FXA FXABGAG-710-ZSII Instruction Manual

Hide thumbs
Table of Contents
  • General Safety Rules
  • Work Area
  • Electrical Safety
  • Personal Safety
  • Technical Specification
  • Environmental Protection
  • Sähkötyökalun Käyttö Ja Huolto
  • Tekniset Tiedot
  • Käynnistys Ja Pysäytys
  • Allmänna Säkerhetsregler
  • Användning Och Skötsel Av Elverktyg
  • Teknisk Specifikation
  • Generelle Sikkerhetsregler
  • Elektrisk Sikkerhet
  • Personlig Sikkerhet
  • Tekniske Spesifikasjoner
  • Общие Меры Предосторожности
  • Личная Безопасность
  • Технические Характеристики
  • Защита Окружающей Среды
  • ÜLDISED Ohutusnõuded
  • Käivitamine Ja Seiskamine
  • Tehnilised Andmed
  • Elektriskā Drošība
  • Personīgā Drošība
  • Tehniskais Raksturojums
  • Ieslēgšana un Izslēgšana
  • Vides Aizsardzība
  • Asmeninė Sauga

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
FXABGAG-710-ZSII
Instruction manual
Käyttöohje
Bruksanvisning
Bruksanvisning
Руководство пользователя
Kasutusjuhend
Instrukcijas
Instaliavimo instrukcijos
GB
pg 4-9
FI
pg 10-14
SE
pg 15-19
NO
pg 20-24
RU
pg 25-30
EE
pg 31-35
LV
pg 36-40
LT
pg 41-45

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the FXABGAG-710-ZSII and is the answer not in the manual?

Questions and answers

Related Manuals for FXA FXABGAG-710-ZSII

Summary of Contents for FXA FXABGAG-710-ZSII

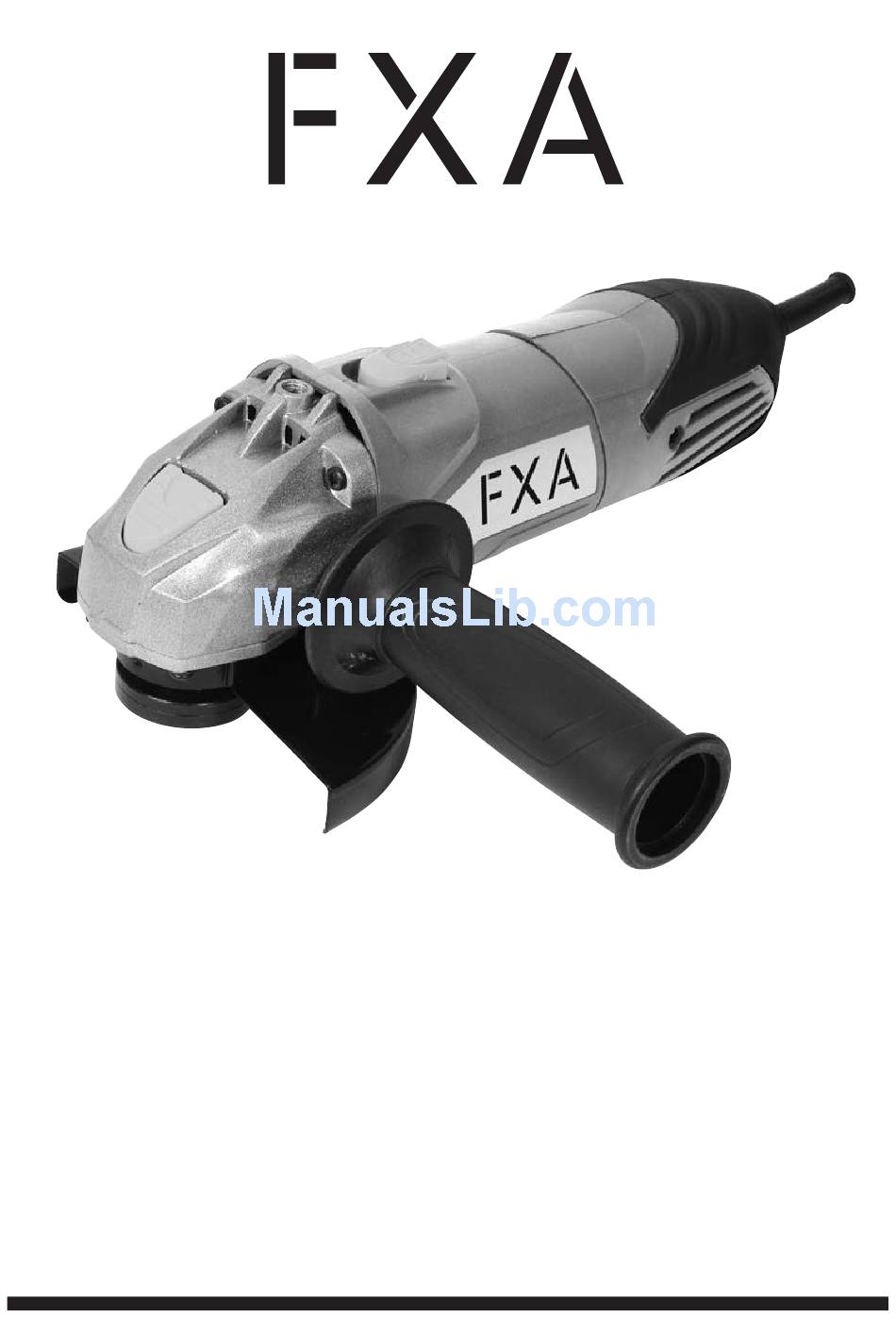

  • Page 1 FXABGAG-710-ZSII Instruction manual pg 4-9 Käyttöohje pg 10-14 Bruksanvisning pg 15-19 Bruksanvisning pg 20-24 Руководство пользователя pg 25-30 Kasutusjuhend pg 31-35 Instrukcijas pg 36-40 Instaliavimo instrukcijos pg 41-45...
