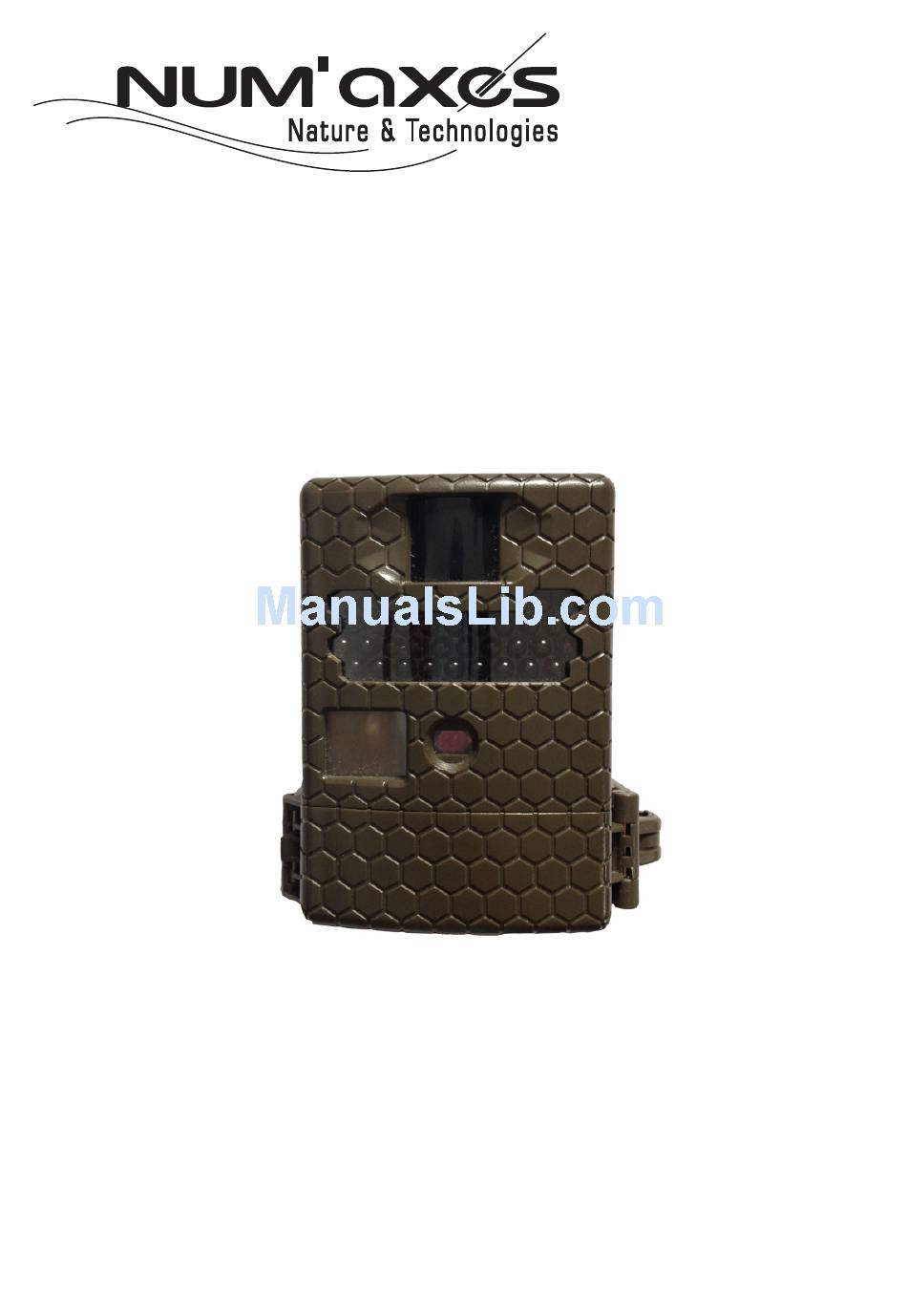

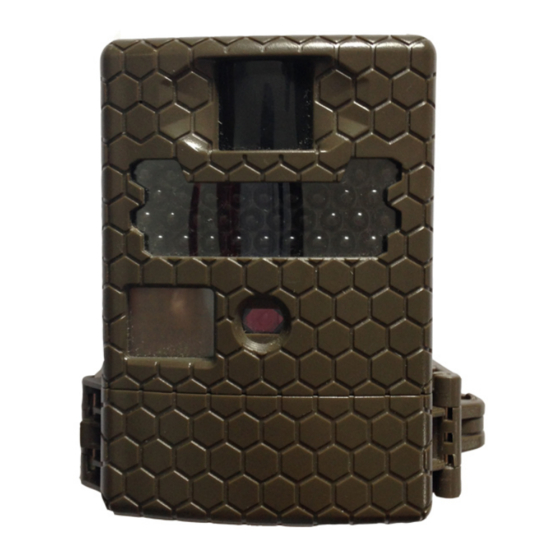

Piège photographique / Trail camera
Cámara de rastreo / Fotocamera da esplorazione
# PIE 1013
Guide d'utilisation .................................................... 2
Instruction manual ................................................. 44
Manual de instrucciones ........................................ 85
Manuale d'uso ..................................................... 126
Indice A
1/168
