SamplexPower PST-1500-12 Owner's Manual

Dc-ac power inverter
Hide thumbs Also See for PST-1500-12:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
DC-AC Power
Inverter
Pure Sine Wave
PST-1500-12
PST-1500-24
PST-2000-12
PST-2000-24
Owner's
Please read this
manual BEFORE
Manual
installing your
inverter

Advertisement

Table of Contents
loading

Related Manuals for SamplexPower PST-1500-12

Summary of Contents for SamplexPower PST-1500-12

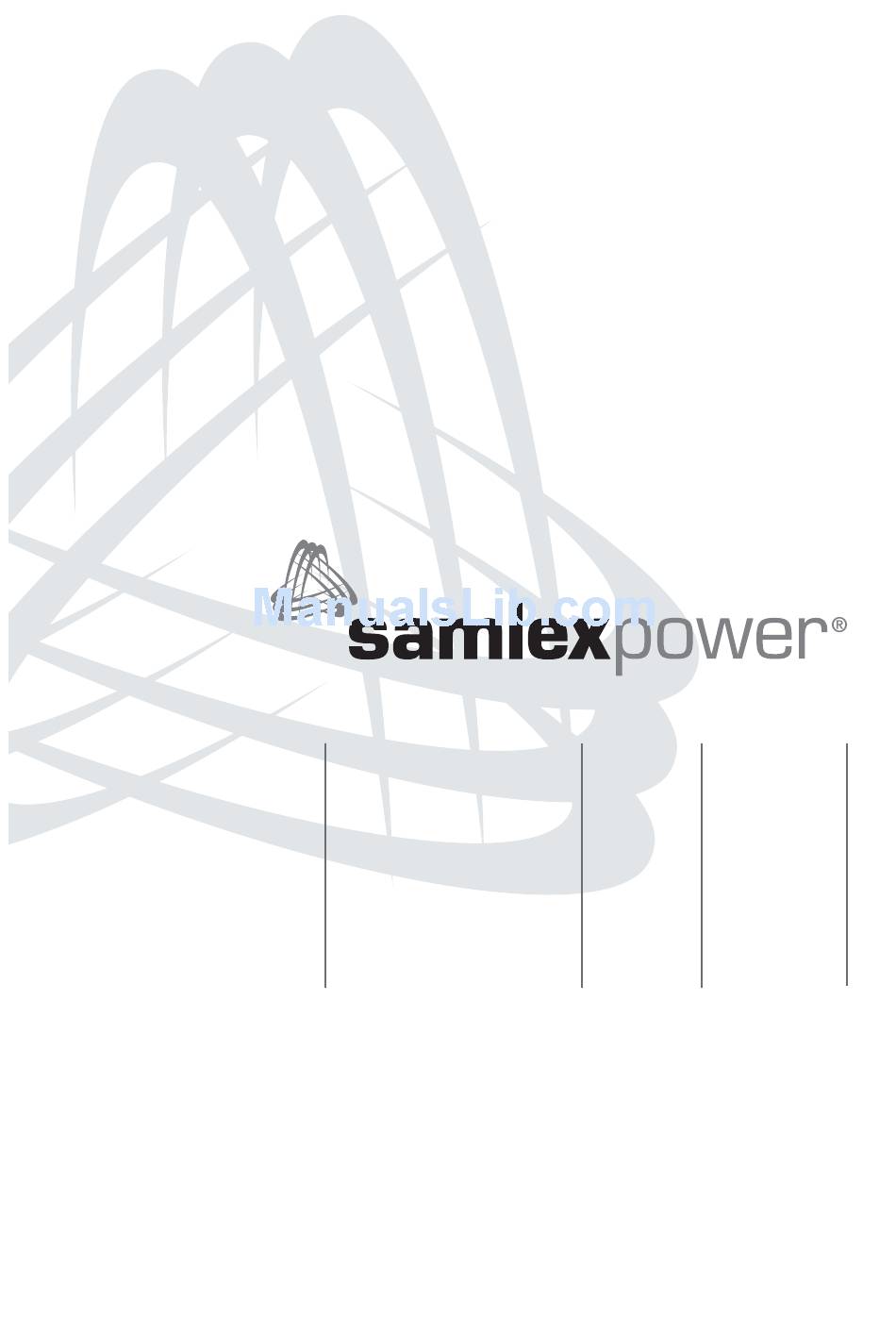

  • Page 1 DC-AC Power Owner's Please read this manual BEFORE Manual Inverter installing your Pure Sine Wave inverter PST-1500-12 PST-1500-24 PST-2000-12 PST-2000-24...

  • Page 2: Table Of Contents

    OWNER'S MANUAL | Index SECTION 1 Safety Instructions ........3 SECTION 2 General Information ........6 SECTION 3 Limiting Electromagnetic Interference (EMI) ....... 13 SECTION 4 Powering Direct / Embedded Switch Mode Power Supplies (SMPS) ............14 SECTION 5 Principle of Operation ....... 16 SECTION 6 Layout ............

  • Page 3: Safety Instructions

    1.1 IMPORTANT SAFETY INSTRUCTIONS AND SYMBOLS SAVE THESE INSTRUCTIONS. This manual contains important instructions for models PST-1500-12 / PST-2000-12 and PST-1500-24 / PST-2000-24 that shall be followed during installation, operation and maintenance. The following safety symbols will be used in this manual to highlight safety...
  • Page 4 SECTION 1 | Safety Instructions Installation environment openings of the cooling fan. Preventing fi re and explosion hazards in areas where there are fl ammable materials or gases requiring ignition protected equipment. These areas may include spaces containing gasoline-powered machinery, Precautions when working with batteries the battery manufacturer’s recommendations.
  • Page 5 Please observe the following precautions: controller between the solar panel and the battery. tery input voltage of the unit (e.g. do not connect PST-1500-12 / PST-2000-12 to 24V or 48V battery system or PST-1500-24 / PST-2000-24 to the 48V Battery System)

  • Page 6: General Information

    SECTION 1 | Safety Instructions able. Other types may fail to operate properly when connected to this inverter: Manufacturer of GFCI Manufacturer's Model No. Description Pass & Seymour 2095 Series NEMA5-20 Duplex, 20A Leviton N7899 Series NEMA5-20 Duplex, 20A Zhejiang Trimone TGM20 Series NEMA5-20 Duplex, 20A SECTION 2 |...
  • Page 7 SECTION 2 | General Information Resistance (R), Ohm, Ω: It is the property of a conductor that opposes the flow of cur- rent when a voltage is applied across it. In a resistance, the current is in phase with the voltage.
  • Page 8 SECTION 2 | General Information Maximum Continuous Running AC Power Rating: This rating may be specifi ed as “Active Power” in Watts (W) or “Apparent Power” in Volt Amps (VA). It is normally specifi ed in “Active Power (P)” in Watts for Resistive type of loads that have Power Factor =1. Reac- tive types of loads will draw higher value of “Apparent Power”...
  • Page 9 SECTION 2 | General Information Power Factor, (PF): It is denoted by “PF” and is equal to the ratio of the Active Power of loads where the Active Power (P) in Watts = the Apparent Power (S) in VA. It is 0 for purely inductive or purely capacitive loads.
  • Page 10 SECTION 2 | General Information 2.2 OUTPUT VOLTAGE WAVEFORMS = 169.68V PEAK = 140 to 160V PEAK = 120 VAC Sine Wave Modified Sine Modified Sine Wave Wave sits at ZERO for some time and then rises or falls Pure Sine Wave crosses Zero Volt instantaneously 16.66 ms...
  • Page 11 SECTION 2 | General Information 2.3 ADVANTAGES OF PURE SINE WAVE INVERTERS and cooler. Improvement Capacitors and single phase motors containing Start and Run Capacitors glitches in monitors. 2.4 SOME EXAMPLES OF DEVICES THAT MAY NOT WORK PROPERLY WITH MODIFIED SINE WAVE AND MAY ALSO GET DAMAGED ARE GIVEN BELOW: tools.
  • Page 12 SECTION 2 | General Information The power rating of inverters is specifi ed as follows: during start up of certain AC appliances and devices. Please read details of the above two types of power ratings in Section 2.1 under “DEFINITIONS” INFO The manufacturers’...

  • Page 13: Limiting Electromagnetic Interference (Emi)

    SECTION 2 | General Information NOTES FOR TABLE 2.1 Watts) of the appliance / device by the recommended Sizing Factor to arrive at the 2. For photographic strobe / flash unit, the Surge Power Rating of the inverter should be >...

  • Page 14: Powering Direct / Embedded Switch Mode Power Supplies (Smps)

    SECTION 4 | Powering Direct / Embedded Switch Mode Power Supplies (SMPS) 4.1 CHARACTERISTICS OF SWITCHED MODE POWER SUPPLIES (SMPS) audio and video devices, radios etc. SMPS use large capacitors in their input section for fi ltration. When the power supply is fi rst turned on, there is a very large inrush cur- rent drawn by the power supply as the input capacitors are charged (The capacitors act turn-on is several to tens of times larger than the rated RMS input current and lasts for given in Fig.

  • Page 15: Input Voltage

    SECTION 4 | Powering Direct / Embedded Switch Mode Power Supplies (SMPS) NOTE: Voltage and current scales are different Input voltage Peak inrush current Rated steady state input RMS current Inrush current Fig 4.1: Inrush current in an SMPS NOTE: Voltage Peak Current and current scales are different...

  • Page 16: Principle Of Operation

    SECTION 5 | Principle of Operation 5.1 GENERAL 5.2 PURE SINE WAVE OUTPUT WAVEFORM The waveform of the AC voltage is a pure Sine Waveform that is same as the waveform (Supplementary information on pure Sine Waveform and its advantages are discussed in Sections 2.2 to 2.4). instantaneous value and polarity of the voltage varies cyclically with respect to time.

  • Page 17: Layout

    SECTION 6 | Layout PST-1500 & PST-2000: FRONT PST-1500 & PST-2000: FRONT - showing compartment containing AC output terminals for hardwiring. PST-1500 & PST-2000: BACK LEGEND Power ON/OFF Switch 11. Metal Strain Relief Clamp for AC Output Cable Green LED - “POWER” 12.
  • Page 18 SECTION 7 | General Information on Lead Acid Batteries 7.1 GENERAL INFO White Paper - Batteries, Chargers and Alternators. of inverters. 7.2 DEEP CYCLE LEAD ACID BATTERIES sources, to have a constant discharge rate, to have the capability to be deeply dis- for use in recreation vehicles (RV), boats and electric golf carts –...
  • Page 19 SECTION 7 | General Information on Lead Acid Batteries Reserve capacity is the time in minutes for which the battery can deliver 25 Amperes at battery and 42V for 48V battery. Capacity “C” in Ah = Reserve Capacity in RC minutes x 0.6 7.5 TYPICAL BATTERY SIZES The Table 7.1 below shows details of some popular battery sizes: TABLE 7.1: POPULAR BATTERY SIZES...
  • Page 20 SECTION 7 | General Information on Lead Acid Batteries TABLE 7.2: DISCHARGE CURRENT RATES - “C-RATES” (continued from Previous page) "C-Rate" Discharge Current in Amps = Example of C-Rate Hours of discharge time “T” till ÷ Capacity "C" in Ah Discharge Time Discharge Currents the “End Point Voltage”...
  • Page 21 SECTION 7 | General Information on Lead Acid Batteries 7.8 REDUCTION IN USABLE CAPACITY AT HIGHER DISCHARGE RATES – TYPICAL IN INVERTER APPLICATION As stated above, the rated capacity of the battery in Ah is normally applicable at a dis- charge rate of 20 Hours.
  • Page 22 SECTION 7 | General Information on Lead Acid Batteries TABLE 7.4: STATE OF CHARGE VERSUS STANDING VOLTAGE Percentage of Standing Voltage Standing Voltage of Standing Voltage Full Charge of Individual Cells 12V Battery of 24V Battery 100% 2.105V 2.10V 25.20V 2.08V 12.5V 25.00V...
  • Page 23 SECTION 7 | General Information on Lead Acid Batteries The discharge curves in Fig. 7.1 show the % State of Charge versus the terminal voltage 7.11 LOW DC INPUT VOLTAGE ALARM IN INVERTERS nals of the inverter has dropped to around 10.5V for a 12V battery (21V for 24V battery) at C-Rate discharge current of C/5 Amps.
  • Page 24 SECTION 7 | General Information on Lead Acid Batteries current of C/5 Amps. C-rate discharge current of C/5 and lower. In view of the above, it may be seen that a fi xed Low DC Input Voltage Alarm is not useful. Temperature of the battery further complicates the situation.
  • Page 25 SECTION 7 | General Information on Lead Acid Batteries 7.15 SERIES AND PARALLEL CONNECTION OF BATTERIES 7.15.1 Series Connection Cable “A” Battery 4 Battery 3 Battery 2 Battery 1 24V Inverter or 24V Charger Cable “B” Fig 7.2: Series Connection When two or more batteries are connected in series, their voltages add up but their Ah Battery 2 is connected to the Positive terminal of Battery 1.
  • Page 26 SECTION 7 | General Information on Lead Acid Batteries 7.15.3 Series – Parallel Connection 12V String 1 12V String 2 Battery 1 Battery 2 Battery 3 Battery 4 Cable “A” 12V Inverter or 12V Charger Cable “B” Fig. 7.4: Series-Parallel Connection (String 2).
  • Page 27 SECTION 7 | General Information on Lead Acid Batteries 7.16 SIZING THE INVERTER BATTERY BANK There are a few basic formulae and estimation rules that are used: quired from the 12V batteries is the AC power delivered by the inverter to the load in Watts (W) divided by 10 &...

  • Page 28: Installation

    SECTION 7 | General Information on Lead Acid Batteries It will be seen from the above that the fi nal rated capacity of the batteries is almost 2 times the energy required by the load in Ah. Thus, as a Rule of Thumb, the Ah capacity of the batteries should be twice the energy required by the load in Ah.
  • Page 29 SECTION 8 | Installation 8.1 LOCATION OF INSTALLATION Please ensure that the following requirements are met: Working Environment: Indoor use. Cool: Heat is the worst enemy of electronic equipment. Hence, please ensure that the unit is installed in a cool area that is also protected against heating effects of direct Well Ventilated: The unit is cooled by convection and by forced air-cooling by 2 tempera- an area with limited airflow.
  • Page 30 SECTION 8 | Installation 8.2 OVERALL DIMENSIONS The overall dimensions and the location of the mounting slots for PST-1500 and PST-200 are shown at Fig. 8.1. 19.2 107.5 468.2 107.5 Fig. 8.1: PST-1500 and PST-2000 Overall Dimensions & Mounting Slots (NOTE: Dimensions in mm) 30 | SAMLEX AMERICA INC.
  • Page 31 SECTION 8 | Installation 8.3 MOUNTING ORIENTATION in such a manner so that small objects should not be able to fall easily into the unit from these openings and cause electrical / mechanical damage. Also, the mounting orienta- tion should be such that if the internal components overheat and melt / dislodge due to a catastrophic failure, the melted / hot dislodged portions should not be able to fall out of the unit on to a combustible material and cause a fire hazard.
  • Page 32 (e.g. do not connect PST-1500-12 / PST-2000-12 to 24V or 48V Battery System or PST-1500-24 / PST-2000-24 to 48V Battery System).
  • Page 33 SECTION 8 | Installation Table 8.1 Wiring Resistance per Foot WIRE SIZE, RESISTANCE IN OHM (Ω) PER FOOT AT 25°C / 77°F 0.000077 Ω per Foot 0.000050 Ω per Foot Conductors are protected with insulating material rated for specific temperature e.g. permissible value of current (called “Ampacity”) for each size of conductor based on temperature rating of its insulation.
  • Page 34 3.05M Current (See Column 2) America (See Note 2) (See Inverter Note 1) Note 3) Installa- tion Kit (See Note 5) PST-1500-12 200A 250A 200A KIT (2.5% drop for 10 ft) PST-1500-24 100A 125A 100A 34 | SAMLEX AMERICA INC.
  • Page 35 SECTION 8 | Installation Table 8.2 Recommended Sizing of Battery Cables and External Battery Side Fuse (continued from previous page) Model No. Maximum Minimum External Part No. Minimum cable size Continu- Ampacity Battery of Recom- (See Note 4) ous DC of cable as Fuse Size mended...
  • Page 36 SECTION 8 | Installation b) Voltage drop across the length of cables limited to 2% of 12V / 24V. (Column 2) and the resistance of the total length of Copper conductor (the total length of conductor has been taken as 2 times the running distance between the unit and the battery to cover 2 lengths of Positive and Negative cable conductors).
  • Page 37 SECTION 8 | Installation 8.5 AC SIDE CONNECTIONS WARNING! Preventing Paralleling of the AC Output 1. The AC output of the inverter cannot be synchronized with another AC source and hence, it is not suitable for paralleling. The AC output of the in- center which is also fed from the utility power/ generator.
  • Page 38 SECTION 8 | Installation NOTE: For the Reset Button to operate, the inverter has to be in ON condition so that - Test Button: periodically to ensure that it is operating normally. CAUTION! 8.5.3.1 AC Output Connections for Hardwiring Line “L” (15, Fig 6.1) and Neutral “N” (16, Fig 6.1) Terminals. AC Ground Terminal (14, Fig 6.1) Neutral to Chassis Ground Bonding WARNING!
  • Page 39 SECTION 8 | Installation Mfr. of GFCI Mfr.’s Model No. Description Pass & Seymour Zhejiang Trimone 8.5.3.2 AC Output Cable Sizing & Conductor Termination for Hard-wiring firm connection when using set screw type of terminals, use Insulated Pin Type of Terminals For Line and Neutral wires: Nylon Insulated, Cord End ................

  • Page 40: Operation

    SECTION 9 | Operation 9.1 SWITCHING THE INVERTER ON/OFF The ON/OFF and switch OFF the inverter. This switch operates a low power control circuitry, which in turn controls all the high power circuitry. Optional Remote Control Model RC-15A may also be used for ON/OFF control. CAUTION! Please note that the ON/OFF switch is not switching the high power battery is in the OFF...

  • Page 41: Protections

    SECTION 9 | Operation 9.5 NO LOAD DRAW (IDLE CURRENT) When the ON/OFF becomes alive and the AC output is made available. In this condition, even when no load is being supplied (or, if a load is connected but has been switched OFF), the inverter to deliver the required power on demand.
  • Page 42 SECTION 10 | Protections (the drop is proportional to the load impedance). Surge Power of 175% for PST-2000 continues for 2 to 2.5 sec, Overload Condition is activated. Overload Condition: If there is a continuous overload of 110% to 115% for 2 to 2.5 sec, latched in this shut down condition and will require manual reset.
  • Page 43 10.7 INTERNAL DC SIDE FUSES equivalent: PST-1500-12: 5 pieces of 40A in parallel = 200A total PST-1500-24: 5 pieces of 20A in parallel = 100A total NOTE: The fuses are soldered to the PCB. Hence, these can be removed and replaced by de-soldering and then re-soldering.
  • Page 44 SECTION 10 | Protections 10.8 REVERSE POLARITY AT THE DC INPUT TERMINALS terminal of the inverter. A reversal of polarity (the Positive of the battery wrongly con- will be switched OFF and there will be no AC output. INFO after replacing the fuse(s), it has been permanently damaged and will require repair / replacement (Please read Section 11 - “Troubleshooting Guide”...

  • Page 45: Troubleshooting Guide

    1500-24 / PST-2000-24 The AC output voltage will switch ON au- tomatically when the DC input voltage rises to 11.5V ± 0.1V or higher for PST-1500-12 / PST-2000-12 or, 23V ± 0.2V or higher for PST-1500-24 / PST-2000-24. SAMLEX AMERICA INC. | 45...
  • Page 46 Check that the voltage at the DC input Green LED marked "POWER" input DC voltage terminals is less than 16.5V for PST-1500-12 (2, FIG 6.1) is lighted. Buzzer / PST-2000-12 and less than 33V for PST- is ON. Greeen indication light 1500-24 / PST-2000-24 16.5V or higher for PST-...

  • Page 47: Specifications

    SECTION 12 | Specifications MODEL NO. PST-1500-12 PST-1500-24 OUTPUT MAXIMUM OUTPUT CURRENT 12.5A 12.5A Pure Sine Wave Pure Sine Wave OF OUTPUT WAVEFORM CONTINUOUS OUTPUT POWER 1500 Watts 1500 Watts (At Power Factor = 1) > 85% > 85% Hole...
  • Page 48 Ensure that the electrical system in your vehicle can supply this unit without causing the hicle, which protects the outlet, is rated higher than 200 Amperes for PST-1500-12 (12V battery), or higher than 100 Amperes for PST-1500-24 (24V battery). Information on the vehicle fuse ratings is typically found in the vehicle operator's manual.
  • Page 49 SECTION 12 | Specifications MODEL NO. PST-2000-12 PST-2000-24 OUTPUT MAXIMUM OUTPUT CURRENT Pure Sine Wave Pure Sine Wave OF OUTPUT WAVEFORM CONTINUOUS OUTPUT POWER 2000 Watts 2000 Watts (At Power Factor = 1) > 85% > 85% Hole AC OUTPUT CONNECTIONS diameter Set Screw INPUT...
  • Page 50 SECTION 12 | Specifi cations CAUTION! RISK OF FIRE the vehicle manufacturer. PST-2000-12 is rated to draw 240 Amperes from 12V vehicle outlet and PST-2000-24 is rated to draw 120 Amperes from 24V battery vehicle outlet. Ensure that the electrical system in your vehicle can supply this unit without causing the hicle, which protects the outlet, is rated higher than 240 Amperes for PST-2000-12 (12V battery), or higher than 120 Amperes for PST-2000-24 (24V battery).

  • Page 51: Warranty

    SECTION 13 | Warranty 2 YEAR LIMITED WARRANTY and materials under normal use and service. The warranty period is 2 years for the United States and Canada, and is in effect from the date of purchase by the user (the “Purchaser“).
  • Page 52 Contact Information Toll Free Numbers Website USA Shipping Warehouse Kent WA Canadian Shipping Warehouse Email purchase orders to...
  • Page 53 Onduleur de Guide Du Veuillez lire cet manual avant Propriétaire Puissance d'installer votre CC-CA onduleur. Onde Sinusoïdale Pure PST-1500-12 PST-1500-24 PST-2000-12 PST-2000-24...
  • Page 54 GUIDE DU PROPRIÉTAIRE | Index SECTION 1 Consignes de Sécurité .........3 SECTION 2 Information Générale ........6 SECTION 3 Réduction d'Interférence Électromagnétique (IEM) .....14 SECTION 4 Faire Marcher des Alimentations à Découpage ..............15 SECTION 5 Principes de Fonctionnement .....17 SECTION 6 Disposition ..........18 SECTION 7 Information Générale à...

  • Page 55: Consignes De Sécurité

    1.1 CONSIGNES DE SÉCURITÉ IMPORTANTES ET SYMBOLES CONSERVEZ CES INSTRUCTIONS. Ce manuel contient des instructions importantes pour les modèles PST-1500-12 / PST-2000-12 et PST-1500-24 / PST-2000-24 qui devrait être suivie lors de l'installation, le fonctionnement et l'entretien. Les symboles de sécurité suivants seront utilisés dans ce manuel pour souligner les informations liées à...
  • Page 56 SECTION 1 | Consignes de Sécurité sans espace. Prévention des risques d’incendie et d'explosion alimenter par l’essence, des réservoirs d'essence ou, des compartiments à batterie. Précautions à prendre pour travailler avec des batteries recommandations du fabricant pour l'emploi de la batterie. pourrait provoquer des étincelles, ou court-circuiter la batterie et les autres pièces avec des batteries.
  • Page 57 SECTION 1 | Consignes de Sécurité ATTENTION! Prévention d'une Surtension de l'Entrée CC 16,5 VCC pour le système de batterie de 12V ou 33,0 VCC pour le système de batterie de consignes suivantes: 33,0 VCC (version 24V). à cet appareil. À des températures ambiantes froides, la sortie du panneau pourrait batterie de 24V ou, la version de 24V ou à...

  • Page 58: Information Générale

    SECTION 1 | Consignes de Sécurité MISE EN GARDE! RISQUE DE DÉCHARGE ÉLECTRIQUE qu'un(s) dispositif(s) différentiel(s) à courant résiduel soit installé dans le système Les DDR ci-dessous ont été tester, fonctionnent dans une manière satisfaisante. Fabricant Fabricant's Description du DDR No.
  • Page 59 SECTION 2 | Information Générale Angle de Phase,( ): Cet angle est dénoté par “ ” et représente l'angle en dégrés par lequel le vecteur de courant est en avance ou en retard comparé au vecteur de ten- avance du vecteur de tension. Résistance (R), Ohm, Ω: Dans un conducteur, c'est la propriété...
  • Page 60 SECTION 2 | Information Générale de la tension sinusoïdale (Valeur Positive) et la même valeur est renvoyée à la source on prend la moyenne sur la période d'un cycle, la valeur nette de cette puissance est 0. Donc, la taille de l'onduleur, du câblage CA et des dispositifs de protection contre une surcharge est basée sur l'effet combiné...
  • Page 61 SECTION 2 | Information Générale Des dispositifs comme réchauffeurs halogène en quartz à infrarouge (également utili- sé dans les imprimantes laser) / feux halogène en quartz / ampoules à incandescence à l'aide de Tungsten thermoplongeurs : ficient de Température Positif c'est-à-dire qu'elle a une résistance plus faible à froid et froid au moment de la mise sous tension, sa résistance sera faible et donc, l'appareil s'inspirera très lourd Courant de surtension de départ avec pour conséquence une L'AC à...
  • Page 62 SECTION 2 | Information Générale Charge Réactive: Un dispositif ou appareil qui a des éléments résistives, inductives, et capacitives (comme des outils à moteur, des compresseurs de frigo, des micro-ondes, des ordinateurs, et des dispositifs acoustique/vidéo, etc.). Le facteur de puissance de ce La source d'alimentation CA doit être dimensionné...
  • Page 63 SECTION 2 | Information Générale la tension/contrôle de vitesse) ou qui traverse 0 volts instantanément (pour contrôler le En plus, l'onde sinusoïdale modifiée a une forme carrée, et est comprise d’ondes 2.3 AVANTAGES DES ONDULEURS À ONDE SINUSOÏDALE PURE nique et d'énergie propre comme utilitaire / Grille fournissait de l'électricité. des condensateurs de démarrage.
  • Page 64 SECTION 2 | Information Générale dans les outils à main électriques. Ils pourraient être endommagés. Veuillez vérifi er avec le fabricant si un dispositif est approprié. liques. Elles pourraient être endommagées. Veuillez vérifi er avec le fabricant si un modèle est approprié. amélioration du facteur de puissance.
  • Page 65 SECTION 2 | Information Générale multiplication pour être appliqués à la puissance nominale de fonctionnement continu Facteur de Taille La TABLE 2.1: LE FACTEUR DE TAILLE pour l'Onduleur Dispositif ou Appareil (Voir remarque 1) Climatiseur / Réfrigérator / Congélateur (à Compresseur) Pompe à...

  • Page 66: Réduction D'interférence Électromagnétique (Iem)

    SECTION 3 | Réduction de l'Interférence Électro-magnétique (IEM) 3.1 EMI ET CONFORMITÉ FCC Ces onduleurs contiennent des dispositifs de commutation internes qui produisent de protection raisonnable contre les interférences nuisibles lorsque l'équipement est utilisé dans les affaires/commercial/environnements industriels. Ces onduleurs peuvent con- duire et émettre de l'énergie à...
  • Page 67 SECTION 4 | Mise sous tension direct/ mode de commutation intégré Alimentation (SMPS) 4.1 CARACTÉRISTIQUES DES ALIMENTATIONS EN MODE COMMUTÉ (SMPS) à plusieurs tensions comme des valeurs de 3,3V, 5V, 12V, 24V, etc. qui alimentent des dispositifs et circuits divers qui en font parties des équipements électroniques comme Quand l'alimentation à...
  • Page 68 SECTION 4 | Mise sous tension direct/ mode de commutation intégré Alimentation (SMPS) REMARQUE : Échelles de tension et de courant sont différents La Tension d'Entrée Pic de courant d'appel Entrée de l'état stationnaire nominal courant RMS Un Surplus du Courant La Fig 4.1: Un Surplus de Courant d'une Alimentation à...

  • Page 69: Principes De Fonctionnement

    SECTION 5 | Principes de Fonctionnement 5.1 GÉNÉRAL 5.2 FORME D'ONDE DE SORTIE D'ONDE SINUSOÏDALE PURE La courbe de la tension c.a. est une forme d'onde sinusoïdale pure qui est identique à la courbe de grille / utilitaire (information supplémentaire d'alimentation sur courbe sinusoïdale pure et ses avantages sont décrits dans les sections 2.2 à...

  • Page 70: Disposition

    SECTION 6 | Disposition PST-1500 & PST-2000: LE DEVANT PST-1500 & PST-2000: LE DEVANT - Aperçu du compartiment contenant les bornes de sorties CA pour le câblage. PST-1500 & PST-2000: LA DERRIÈRE LÉGENDE Interrupteur «ON/OFF» 11. Crampon à Sceau de tension (en métal) pour Câble de Sortie CA DEL Verte- «POWER»...
  • Page 71 SECTION 7 | Informations générales sur les batteries au plomb 7.1 GÉNÉRAL INFO Pour des informations de fond complètes sur les batteries plomb-acide et Les accumulateurs au plomb peuvent être classés selon le type d'application: Entretien automobile - Démarrage / éclairage / allumage (SLI, alias démarrage), et un mandés pour alimenter les onduleurs.
  • Page 72 SECTION 7 | Informations générales sur les batteries au plomb La capacité de réserve est le temps en minutes pendant laquelle la batterie peut fournir Capacité "C" en Ah = Capacité de réserve en minutes RC x 0,6 7.5 TAILLES DE BATTERIE COURANTES Tableau 7,1 ci-dessous montre les détails de certaines tailles de batterie courantes: TABLEAU 7,1 TAILLES DE BATTERIE COURANTES: Groupe BCI*...
  • Page 73 SECTION 7 | Informations générales sur les batteries au plomb TABLEAU 7.2: TAUX DE COURANT DE DECHARGE - " C-Taux " C/8 or 0,125C C/10 or 0,1C C/20 or 0,05C C/100 or 0,01C REMARQUE: 7.7 CHARGEMENT / DÉCHARGEMENT DE COURBES plomb typique 12V / 24V d'acide à...
  • Page 74 SECTION 7 | Informations générales sur les batteries au plomb 7.8 RÉDUCTION DE LA CAPACITÉ UTILISABLE À UN TAUX PLUS ÉLEVÉS DE LA SORTIE - TYPIQUE DANS L’APPLICATION DE L’ONDULEUR Comme indiqué ci dessue, la capacité de la batterie de l'automobile est normale- capacité, la capacité...
  • Page 75 SECTION 7 | Informations générales sur les batteries au plomb TABLEAU 7,4 : L'ÉTAT DE CHARGE PAR RAPPORT À LA TENSION STATIONNAIRE Tension Stationnaire Pourcentage de des cellules Tension Stationnaire Tension Stationnaire Charge Complete individuelles de Batterie 12V de Batterie 24V 2,105V 12,63V 25,26V...
  • Page 76 SECTION 7 | Informations générales sur les batteries au plomb Une batterie à une résistance 7.11 ALARME DE TENSION D'ENTRÉE CC BAS DANS LES ONDULEURS les paramètres et les valeurs indiquées dans le tableau 7.5) : TABLE 7.5 TABLEAU 7.5 LA BORNE DE TENSION ET DE SOC DE BATTERIE CHARGÉE Tension au Bornes a 80% d’état Tension Finale Lorsque complète- de décharge (20% SOC)
  • Page 77 SECTION 7 | Informations générales sur les batteries au plomb batterie et de l'onduleur. Les onduleurs sont normalement fournis avec une protection pour arrêter la sortie de l'onduleur de C / 3 ampères. C / 5 ampères. ampères. Etant donné ce qui précède, on peut dire qu'une alarme de tension d'entrée CC bas fixe n’est pas utile.
  • Page 78 SECTION 7 | Informations générales sur les batteries au plomb 7.14 PROFONDEUR DE DÉCHARGE DE LA LONGÉVITÉ DE VIE DE LA BATTERIE de la batterie. Un tableau typique du cycle de vie est donné dans le tableau 7.6 : TABLEAU 7.6: TABLEAU DE CYCLE DE VIE TYPIQUE Profondeur de Cycle de Vie du Cycle de Vie du...
  • Page 79 SECTION 7 | Informations générales sur les batteries au plomb 7.15.2 Connexion parallèle Câble «A» Batterie 1 Batterie 2 Batterie 3 Batterie 4 Onduleur ou Chargeur de (12V) Câble «B» Figure 7.3: Connexion parallèle la batterie 12V. 7.15.3 Série - Connexion parallèle Ficelle 1 de 12V Ficelle 2 de 12V Batterie 1...
  • Page 80 SECTION 7 | Informations générales sur les batteries au plomb ATTENTION! première batterie (batterie 1 à la fi gure 7.3) ou à la borne positive de la batterie de la négative de la batterie de la dernière batterie (batterie 4 comme dans la fi gure 7.3) ou à 7.16 TAILLER L’ONDULEUR DE LA BANQUE DE BATTERIE ies ?"...
  • Page 81 SECTION 7 | Informations générales sur les batteries au plomb Disons que le Watts CA total délivrée par l'onduleur = 1000W. En utilisant la formule Ensuite, l'énergie requise par la charge en ampères-heures (Ah) est déterminée. Maintenant, la capacité des accumulateurs est déterminée en se basant sur le temps d'exécution et la capacité...

  • Page 82: Installation

    SECTION 8 | Installation MISE EN GARDE! On recommande que l'installation soit faite par un(e) électricien(ne) appliquables si une norme nationale ou locale en prend place, concernant 8.1 LIEU D'INSTALLATION Veuillez assurer que vous suivez les consignes suivantes: Environnement de travail : utilisation en intérieur. Fraîcheur: que l'unité...
  • Page 83 SECTION 8 | Installation compartiment que les batteries (inondées, cellules mouillées) ni la montez quelque corroder et endommager l'unité et, les gaz vont accumuler s'il sont pas ventilés, et pour- Accessibilité: temps en temps. Prévention de l'Interférence de Fréquence Radio (IFR): Cette unité se sert des circuits de normes requises.
  • Page 84 Les dimensions et la localisation des rainures de montage sont montrées dans les Fig. 8.1.1 : 19,2 107,5 468,2 107,5 Fig. 8.1: Les Dimensions Générales et Rainures de Montages des PST-1500-12 et PST-1500-24 (NB: Dimensions en mm) 32 | SAMLEX AMERICA INC.
  • Page 85 SECTION 8 | Installation 8.3 ORIENTATION DE MONTAGE des dégats électriques/mécaniques. Prenez-en compte aussi qu'elle devrait pas être montée au-dessus d'une matérielle combustible parce que les composants internes pour- - La surface doit pouvoir supporter les poids de l'unité MISE EN GARDE! sont au-dessus) ou que des composants endommagés tombent par terre (lorsqu'elles sont en-bas).
  • Page 86 SECTION 8 | Installation tée à la batterie, à cause de la production de fortes tensions pendant les conditions de - Ne connectez pas l'appareil à un système de batterie avec une tension plus forte que terie de 24V ou, la version 24V à une batterie de 48V). 8.4.2.
  • Page 87 SECTION 8 | Installation résistance du conducteur est directement proportionnelle à la longueur du conduc- teur et inversement proportionnelle à son diamètre (l'épaisseur). La résistance dans un sionnement de fil recommandé pour une utilisation avec cet onduleur. Table 8.1 Resistance du fils par pied TAILLE DE FILS, RESISTANCE EN OHM PAR PIED A 25°C / 77°F...
  • Page 88 SECTION 8 | Installation Moteurs à Induction CA - Souvent, Ils font partie des outils électriques, des dispositifs, Circuits de rechargement d'une batterie PV - La perte de tension pourrait causer une 8.4.4 Protection de Fusible dans le Circuit de Batterie Une batterie est une source illimitée de courant.
  • Page 89 3.05M continu sur la d’onduleur (voir (voir colonne Samlex note 1) note 2) Amérique (voir (voir note 5) note 3) PST-1500-12 Trousse CC-2500 (baisse de 2,5 PST-1500-24 Trousse CC-1000 PST-2000-12 Trousse CC-2500 (baisse de 3 Trousse CC- PST-2000-24 1000 NOTES POUR LA TABLE 8,2 1) La colonne 2 indique le courant d'entrée nominale continue CC tirée de la batterie.
  • Page 90 SECTION 8 | Installation 4) Colonnes 5 à 7 indiquent une dimension du conducteur minimum. Qu'est basée sur les éléments suivants 2 considérations. Les conducteur plus épais sur les considérations suivantes on été choisi: l'air libre. Taille de conducteur est basé sur : (ii) Le conducteur en cuivre avec température nominale de 105 °...
  • Page 91 SECTION 8 | Installation 8.4.7 Réduction d'Interférence de FR 8.5 CONNEXIONS DE CÔTÉ CA MISE EN GARDE! Empêcher la Sortie CA de Se Mettre en Parallèle tabeau électrique qui est aussi alimenté par la puissance d'un service public produite par le service public / générateur serait alimentée à l'appareil ou de faire mal.
  • Page 92 SECTION 8 | Installation La rainure Neutre du réceptacle (la rainure rectangulaire plus longue) est liée internelle- Une lumière d'indication verte serait allumée si le DDR fonctionne normalement et Le DDR est fourni avec les boutons suivants: Remarque : pour le bouton de réinitialisation pour fonctionner, l'onduleur doit être Cet bouton est utilisé...
  • Page 93 SECTION 8 | Installation MISE EN GARDE! RISQUE DE DÉCHARGE ÉLECTRIQUE au tableau électrique, veuillez assurer que le(s) dispostif(s) différentiel(s) à courant pour protèger tous les circuits de dérivation. Les DDRs ci-dessous ont été testé. Leur fonctionnement est acceptable. Des autres Fabricant du DDR No.

  • Page 94: Fonctionnement

    SECTION 8 | Installation Utilisez des rondelles dentellées pour pénétrer la peinture et la corrosion. Pour l'usage d'un onduleur dans un VR, connectez un fi l en cuivre à brins isolés d'une serrées contre le métal nu. Utilisez des rondelles dentellées pour pénétrer la peinture et la corrosion.
  • Page 95 SECTION 9 | Fonctionnement 9.2 Faire Marcher les Charges 9.3 Ventilateurs de Refroidissement à Température Contrôlée 9.4 Indications du Fonctionnement Normale Veuillez voir les sections «Protection Contre des Conditions Anormales» et «le Guide de Dépannage» pour les symptômes d'une mauvaise fonctionnement. 9.5 Tirage de Courant Sans Charge (Courant au repos) pour garder les circuits actifs et pour être prês à...

  • Page 96: Protections

    SECTION 10 | Protections 10. PROTECTIONS Le convertisseur a été fourni avec des protections détaillées ci-dessous : 10.1 SURTENSION / FERMETURE DE SURCHARGE/ COURT-CIRCUIT INFO sistive ou réactive) et son facteur de puissance (facteur de puissance peut varier comme suit: Condition de surtension d'alimentation : courant de sortie nominal pour la PST-1500, limitation de courant de sortie est effectuée Condition de surcharge :...
  • Page 97 SECTION 10 | Protections 6.1 ) continuera d'être éclairée . L'unité sera verrouillée dans cette état fermé et nécessitera un redémarrage manuel. Pour réinitialiser , éteignez l'appareil en utilisant l'interrupteur à 3 10.2 ALARME DE MISE EN GARDE- FAIBLE TENSION D'ENTRÉE 10.3 FERMETURE DE FAIBLE TENSION D'ENTRÉE CC L'appareil réinitialisera automatiquement quand la tension d'entrée CC augmente à...
  • Page 98 SECTION 10 | Protections 10.6 DÉFAUT À LA TERRE / PROTECTION DE FUITE bouton de réinitialisation " " sur le GFCI pour réinitialiser (GFCI ne seront pas réinitialisés de fuite à la terre). 10.7 FUSIBLES DU CÔTÉ CC INTERNES Les fusibles côté CC suivantes ont été fournies pour la protection interne du côté d'entrée CC.
  • Page 99 SECTION 10 | Protections INFO Un renversement des polarités va probablement endommager les circuits d'entrée CC. Il faut remplacer le(s) fusible(s) avec un/des fusible(s) d'une taille pa- en permanence et aura besoin d'une réparation ou un remplacement (Pour des renseignements supplémentaires, veuillez regardez à la Section 11 - «Guide de Dépannage»).

  • Page 100: Guide De Dépannage

    SECTION 11 | Guide de Dépannage SYMPTÔME CAUSE POSSIBLE REMÈDE Onduleur en MARCHE, la DEL Il n'y a pas de tension aux Vérifi ez si le circuit d'entrée de la batterie «POWER» VERTE (2, Fig 6,1a) bornes d'entrée CC est complet. n'est pas allumée.
  • Page 101 DDR est de 16,5 V ou plus Assurez que la tension maximale de charge- est éteinte. pour la PST-1500-12 / ment du chargeur de batterie / alternateur/ PST-2000-12 contrôleur de charge solaire soit en-dessous de 16,5V (version de 12V) ou, moins que 33V (version de 24V) est 33V ou supérieure...
  • Page 102 SECTION 11 | Guide de Dépannage SYMPTÔME CAUSE POSSIBLE REMÈDE La tension de sortie CA Arrêt dû à une surchauffe Vérifi ez que les ventilateurs marchent. Sinon, le est complètement fermée. en raison d'une défail- circuit de contrôle des ventilateurs est peut-être L'alarme sonore sonne.

  • Page 103: Spécifications

    SECTION 12 | Spécifications NO. MODÈLE PST-1500-12 PST-1500-24 SORTIE TENSION DE SORTIE Onde Sinusoïdale Pure Onde Sinusoïdale Pure CONNEXIONS DE SORTIE ENTRÉE 10,7 - 16,5 VDC 21,4 - 33 VDC (INTERNES) l'automobile, du type de lame) l'automobile, du type de lame)
  • Page 104 SECTION 12 | Spécifi cations ATTENTION! RISQUE D'INCENDIE! alimenter l'onduleur sans que le fusible s'ouvre. Vérifi ez, en lisant le manuel le fusible s'ouvre plusieurs fois, ne continuez pas de le remplacer. Dan ce cas, il mages dans le circuit électrique ou même causer un incendie. 52 | SAMLEX AMERICA INC.
  • Page 105 SECTION 12 | Spécifications NO. MODÈLE PST-2000-12 PST-2000-24 SORTIE TENSION DE SORTIE Onde Sinusoïdale Pure Onde Sinusoïdale Pure CONNEXIONS DE SORTIE ENTRÉE 10,7 - 16,5 VDC 21,4 - 33 VDC (INTERNES) l'automobile, du type de lame) l'automobile, du type de lame) AFFICHAGE PROTECTIONS TENSION...
  • Page 106 SECTION 12 | Spécifi cations ATTENTION! RISQUE D'INCENDIE! alimenter l'onduleur sans que le fusible s'ouvre. Vérifi ez, en lisant le manuel le fusible s'ouvre plusieurs fois, ne continuez pas de le remplacer. Dan ce cas, il mages dans le circuit électrique ou même causer un incendie. 54 | SAMLEX AMERICA INC.

  • Page 107: Garantie

    SECTION 13 | Warranty GARANTIE LIMITÉE DE 2 ANS être comprise. Canada uniquement). capable de remédier le défaut après avoir eu plusieurs occasions de le faire. Le service de garantie doit être effectué uniquement par le Garant. Toutes tentatives de remédier le défaut par quelqu’un d’autre que le Garant rendent cette garantie nulle et sans effet.
  • Page 108 Information Contact Numéros Sans Frais Tél: 1 800 561 5885 Téléc: 1 888 814 5210 Tél: 604 525 3836 Téléc: 604 525 5221 Site internet Entrepôt Canada Delta, BC passer commande 11001-PST-1500-2000-12-24-0216 FR...
