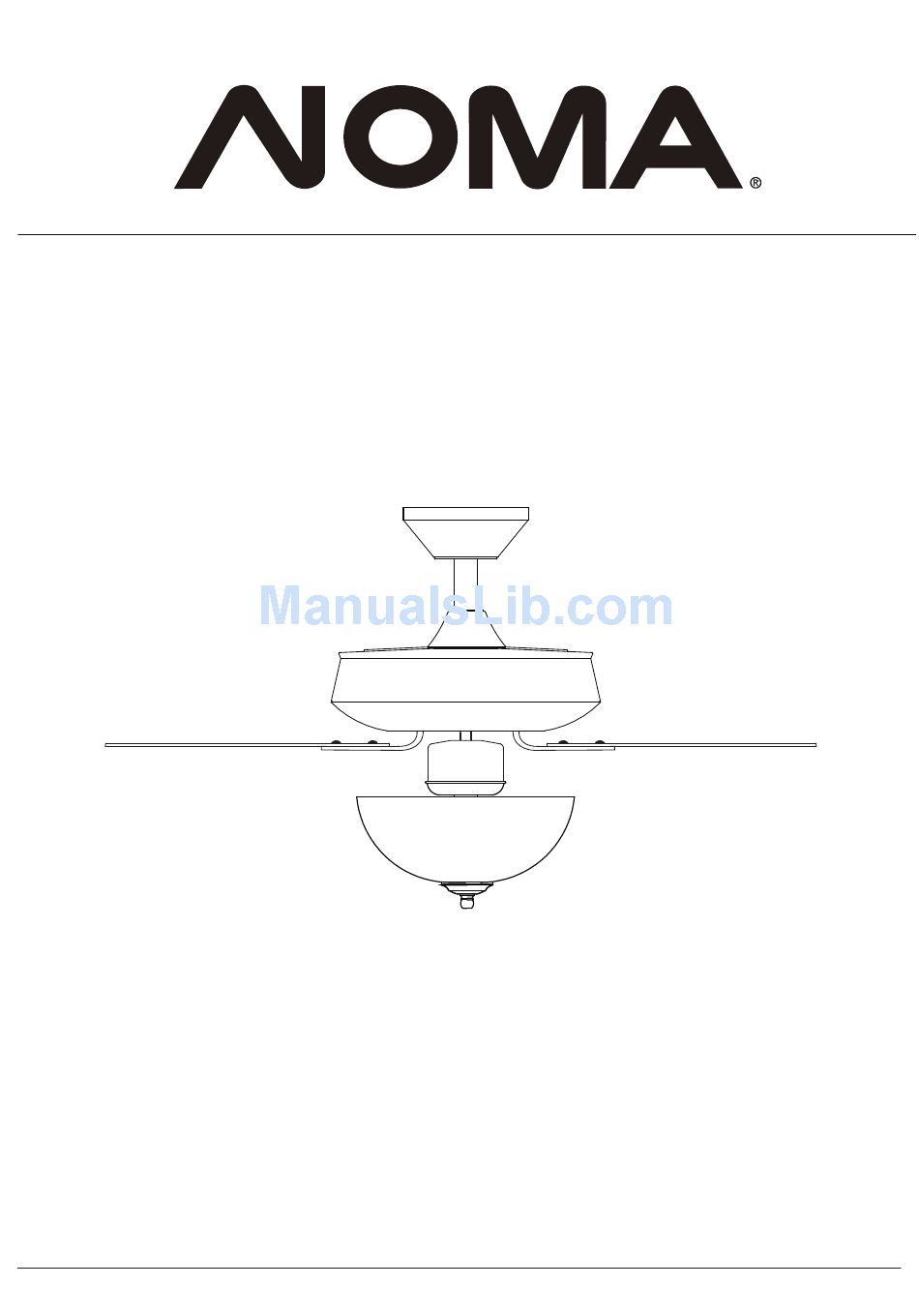

- Page 1 052-6964-6 Estate 52" (132 cm) Ceiling Fan Instruction Manual READ AND SAVE THESE INSTRUCTIONS...
- Page 2 Safety Rules–Read and Save These Instructions 1. To reduce the risk of electric shock, ensure electricity has been turned off at the circuit breaker or fuse box before installing. 2. All wiring must be in accordance with the national and local electrical codes. Electrical installation should be performed by a qualified licensed electrician.
- Page 3 Tools Needed (not supplied) Required Flathead Crosshead Safety glasses screwdriver screwdriver Pliers Wire cutters Electrical t ape Step ladder Helpful Wire strippers Soft cloth...
-
Page 4: Unpacking Your Fan
Unpacking Your Fan Unpack and inspect fan carefully to be certain all contents are included. Remote Control Transmitter Receiver 1. Blades (5) & holder 2. Canopy assembly 3. Ball/downrod assembly 4. Coupling cover 5. Fan motor assembly 6. Blade arms (5) Hardware bag 7. -
Page 5: Installing Your Fan
Installing Your Fan Outlet box Mounting bracket Mounting screws Fig. 4 Fig. 2 Fig. 3 Turn off power at breaker box to Use metal outlet box (sold separately) Install mounting plate to outlet box avoid possible electric shock. suitable for fan support. Secure outlet box in the ceiling using the mounting directly to the building structure using wood screws provided with the outlet box. -
Page 6: Making The Electrical Connections
Making the Electrical Connections Warning: To avoid possible electric shock, be sure electricity is turned off at the main fuse box before wiring. Frequency switch If you feel you do not have enough electrical wiring knowledge or experience, have your fan installed by a licensed electrician. Follow the steps below to connect the fan to your household wiring. -
Page 7: Finishing The Fan Installation
Finishing the Fan Installation 1. Tuck connections neatly into ceiling outlet box. 2. Slide the canopy up to the mounting bracket, align the Outlet box locking slots of the ceiling canopy with the two screws Mounting in the mounting bracket. Push up to engage the slots, and bracket turn clockwise to lock the canopy in place. -
Page 8: Installing The Light Kit
Installing the Light Kit Note: Before starting installation, disconnect the power by turning off the circuit breaker or removing the fuse at the fuse box. Turning power off using the fan switch is not sufficient to prevent electric shock. 1. Unscrew three screws from the light kit. 2. -
Page 9: Operating Your Transmitter
Operating Your Transmitter Restore power to the ceiling fan and test for proper operation. Install the 9 V battery (included). To prevent damage to transmitter, remove the battery if not used for long periods (see Fig. 13). A. 1, 2 and 3 buttons: (Fig. 14) These three buttons are used to set the fan speed as follows: = low speed = medium speed... -
Page 10: Blade Balancing
Blade Balancing The following procedure should correct most fan wobble. Check after each step. 1. Check that all blade and blade bracket screws are secure. Touching ceiling 2. Most fan wobble problems are caused when blade levels are unequal. Check this level by selecting a point on the ceiling above the tip of one of the blades. -
Page 11: Care Of Your Fan
This product is not guaranteed against wear or breakage due to misuse and/or abuse. Noma® is a registered trademark of Noma Company and is used under licence. Made in China... - Page 12 052-6964-6 Ventilateur de plafond de 52 po (132 cm) Estate Guide d’utilisation LISEZ ET CONSERVEZ CES CONSIGNES...
- Page 13 Règles de sécurité : lisez et conservez ces consignes. 1. Pour réduire le risque de choc électrique, assurez-vous que le courant est coupé au niveau du disjoncteur ou du coffret à fusibles avant l’installation. 2. Tout câblage doit être installé conformément aux codes électriques nationaux et locaux. L’installation électrique devrait être effectuée par un électricien qualifié...
- Page 14 Outils requis (non fournis) Indispensables Tournevis plat Lunettes de protection Tournevis cruciforme Pinces Coupe-fils Ruban isolant Escabeau Utiles Outil à dénuder Chiffon doux...
-
Page 15: Déballage De Votre Ventilateur
Déballage de votre ventilateur Déballez et inspectez soigneusement le ventilateur pour vous assurer qu’il ne manque Télécommande aucune pièce. Transmetteur Récepteur et support 1. Pales (5) 2. Bloc du couvercle 3. Ensemble boule/tige 4. Couvercle de raccordement 5. Bloc moteur Trousse de quincaillerie 6. -
Page 16: Installation De Votre Ventilateur
Installation de votre ventilateur Boîte à prises Support de montage Vis de montage Fig. 4 Fig. 2 Fig. 3 Coupez le courant au niveau du Utilisez une boîte à prises en métal (vendue Fixez la plaque de montage à la boîte disjoncteur pour éviter tout risque séparément) qui convient au support de à... - Page 17 Établissement des branchements électriques Avertissement : pour éviter tout risque de choc électrique, assurez-vous que le courant est coupé au niveau du coffret à fusibles principal avant de procéder au câblage. Interrupteur de fréquence Si vos connaissances ou votre expérience en électricité sont limitées, f aites installer votre ventilateur par un électricien agréé.
- Page 18 Finir l’installation du ventilateur 1. Rangez soigneusement les branchements dans la boîte à prises du plafond. Boîte à prises 2. Glissez le couvercle sur le support de montage et alignez les fentes de verrouillage du couvercle au plafond et les deux vis dans le support de Support de montage montage.
-
Page 19: Installation Du Luminaire
Installation du luminaire Remarque : avant de procéder à l’installation, coupez le courant en éteignant le disjoncteur ou en ôtant le fusible du coffret à fusibles. Couper le courant à l’aide de l’interrupteur du ventilateur n’est pas suffisant pour empêcher les chocs électriques. 1. - Page 20 Fonctionnement de votre transmetteur Remettez le ventilateur sous tension et vérifiez son fonctionnement. Insérez une pile de 9 V (comprise). Pour éviter d’endommager le transmetteur, retirez la pile si vous ne l’utilisez pas pendant de longues périodes (voir Fig. 13). A.
- Page 21 Équilibrage des pales La procédure suivante devrait corriger la plupart des problèmes d’oscillation du ventilateur. Procédez à une vérification après chaque étape. Touche au plafond 1. Vérifiez que toutes les vis des pales et des supports de pales sont bien serrées. 2.
-
Page 22: Entretien De Votre Ventilateur
Exclusion : usure ou bris causés par un usage abusif ou inapproprié. Noma est une marque déposée de la compagnie Noma et est utilisée sous licence. Fabriqué en Chine Importé par...
