Vasner Citara Plus SERIES Installation Manual And User's Manual

Infrared heating panels with rounded corners and exclusive metal design
Hide thumbs Also See for Citara Plus SERIES:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Design Infrarot-Flächenheizungen mit
abgerundeten Ecken in exklusiver Metall-Optik
Montage- & Bedienungsanleitung
Infrared heating panels with rounded corners
and exclusive metal design
Installation guide and user manual
Modelle / Model:
Citara Plus 450M Metall
D
Citara Plus 700M Metall
GB
Citara Plus 900M Metall
VASNER
CitaraPlus
SERIES
Art.Nr.: 2016450MR
Art.Nr.: 2016700MR
Art.Nr.: 2016900MR
www.vasner.com

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Citara Plus SERIES and is the answer not in the manual?

Questions and answers

Related Manuals for Vasner Citara Plus SERIES

Summary of Contents for Vasner Citara Plus SERIES

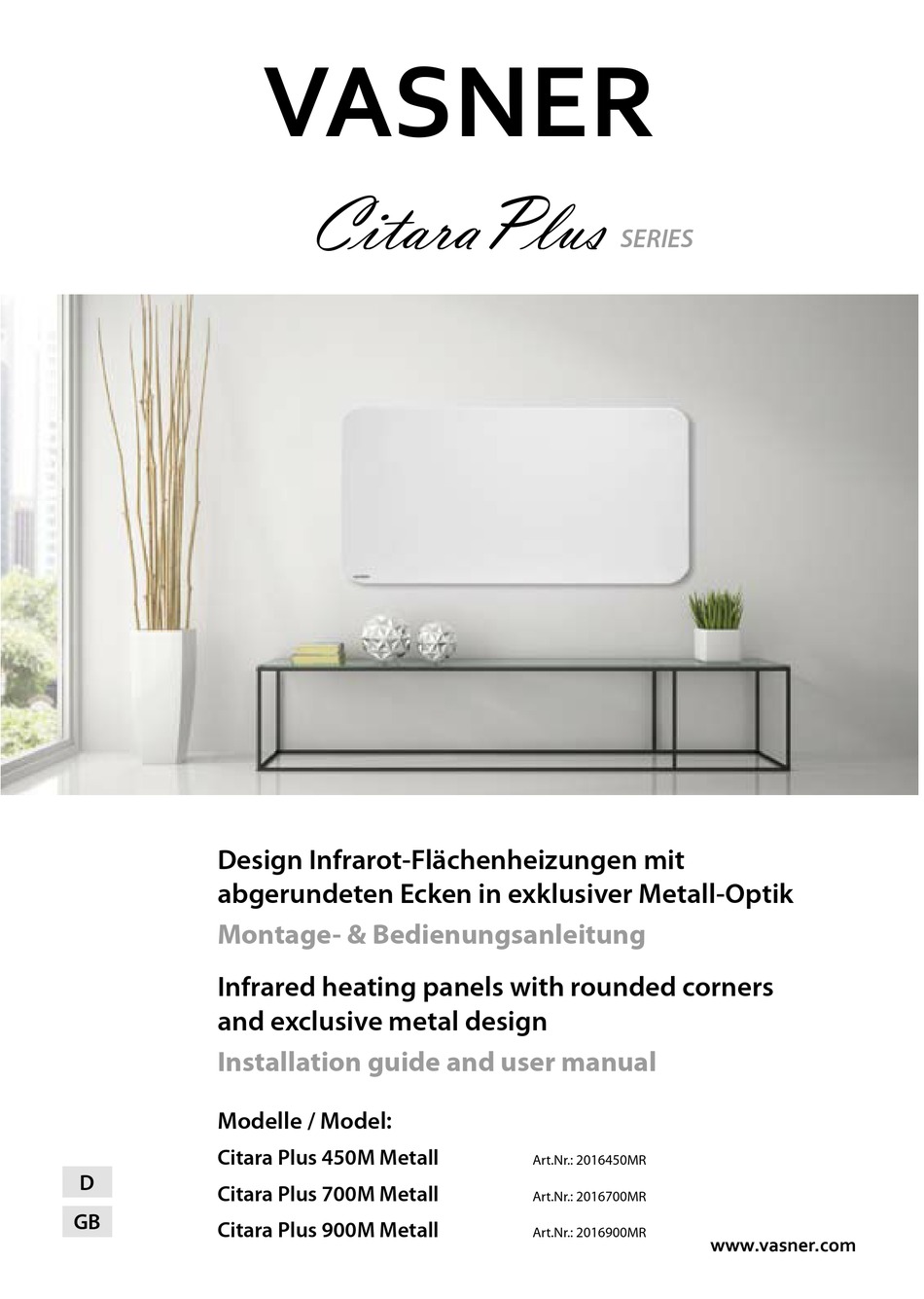

  • Page 1 VASNER CitaraPlus SERIES Design Infrarot-Flächenheizungen mit abgerundeten Ecken in exklusiver Metall-Optik Montage- & Bedienungsanleitung Infrared heating panels with rounded corners and exclusive metal design Installation guide and user manual Modelle / Model: Citara Plus 450M Metall Art.Nr.: 2016450MR Citara Plus 700M Metall Art.Nr.: 2016700MR...
  • Page 2 Lieber Kunde, wir freuen uns, dass Sie sich für eine Infrarot-Flächenheizung der Citara Plus Serie von VASNER entschieden haben. Die Qualitäts-Infrarotheizung arbeitet nach dem innovativen Direkt-Wärmestrahlungsprinzip (Infrarot). Für schön warme Momente zu Hause an Ihrem Lieblingsplatz, im Wintergarten oder z.B.
  • Page 3 Anleitung an einem Ort auf, der für alle zugänglich ist. Anwendung und bestimmungsgemäßer Gebrauch Die VASNER Infrarotheizungen sind ausschließlich für den Gebrauch und die Montage an Wänden und Decken von Innenräumen vorgesehen. Die Montage in Feuchträumen ist durch einen Fachbetrieb durchzuführen, gemäß VDE.
  • Page 4 VASNER • Fassen Sie den Stromstecker nie mit nassen Händen an und achten Sie darauf, dass die Steckdose sauber und staubfrei ist. • Fassen Sie den Stecker zum Einstecken oder Ausstecken immer direkt am Stecker an. Ziehen Sie niemals am Kabel selbst. • Wenn Sie die Heizung reinigen, umpositionieren, warten oder installieren, so schalten Sie das Gerät immer komplett aus und entfernen Sie stets den Stromstecker aus der Steckdose.
  • Page 5 VASNER Wandhalterung abnehmbar drehbare Sicherung Bohrloch je Ecke Vorderseite Rückseite Montagehinweise 1. Entnehmen Sie die Heizung der Verpackung und entfernen Sie jegliche Verpackungsmaterialien vom Gerät und Zubehör. Im Falle dessen, dass Sie vor einer Montage einen Funktionstest durchgeführt haben, warten Sie, bis sich das Gerät abgekühlt hat, um es dann anzubringen.
  • Page 6 VASNER 10 cm 10 cm 10 cm 10 cm 50 cm 3. Die Heizung darf nur mit der mitgelieferten Halterung an der Wand oder der Decke angebracht werden. 4. Bei einem Betrieb ohne Thermostat achten Sie darauf, dass eine Überhitzung des Raumes verhindert wird. Besonders von kleinen Räumen, wo sich Kinder, Haustiere befinden können.
  • Page 7 VASNER Marker an der Wand oder Decke an. Die Halterung muss immer flach mit den Eck-Bohrlöchern an der Wand anliegen! 3. Bohren Sie 8 mm Löcher in die Wand bzw. Decke. Achten Sie auf die Ver- wendung der richtigen Dübel für Massivwände, Hohlräume, Gipskarton- wände etc..

  • Page 8: Wartung

    VASNER Bei komplett ausgekühlten Räumen kann es anfänglich etwas Zeit dauern, bis sich die Wände oder Mauern erwärmt haben und der Raum grundlegend erwärmt ist. Das Infrarot-Strahlungsprinzip trägt durch seinen geringeren Energiebedarf zum Schutz der Ressourcen und Umwelt bei. Sicherheit: Die Glasheizung besitzt temperaturbeständiges und extra gehärtetes Glas.

  • Page 9: Garantie

    Infrarotheizung nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an Ihren Händler zu wenden. VASNER gibt eine Garantie von 2 Jahren ab Verkaufsdatum, wenn im Rahmen der Montage und Inbetriebnahme nach den Hinweise dieser Bedienungsanlei- tung verfahren wurde.

  • Page 10: Technische Daten

    VASNER Technische Daten Typ: VASNER Citara Plus Serie Spannung: 230 V ~ 50 Hz Oberflächentemperatur: ca. 85° - 95° C IP Schutzklasse: IP44 Strahlungsart: Infrarot C - Strahlung Citara Modelle Leistungen Maße in mm Sicherheitsschalter Beheizbare (LxBxT) Überhitzung Raumgröße ca. m...
  • Page 11 VASNER Notizen:...
  • Page 12 What is more, the heaters have been cleverly designed to fit seamlessly into your home. Your new infrared heater from the Citara Plus series will provide many pleasant moments. VASNER – A PIECE OF HOME.

  • Page 13: Safety Information

    Use and intended use VASNER infrared heaters are only intended for indoor use and for installation on interior walls and ceilings. As per VDE guidelines, installation in wet rooms must be carried out by a specialist company.
  • Page 14 Description and accessories The Citara Plus series is part of the latest generation of infrared heating panels. The heating elements are packaged specially and are dispatched via a shipping company or forwarding agent. Upon receipt, you must always check the pack- aging and heater for damage.

  • Page 15: Installation Instructions

    VASNER Removable wall bracket Rotatable safety mechanism Drill hole in each Front Back corner Installation instructions 1. Remove the heater from its packaging and remove any packaging materials from the heater and accessories. If you have tested the heater function before installing it, allow it to cool before installing it.
  • Page 16 VASNER 10 cm 10 cm 10 cm 10 cm 50 cm 3. The heater may only be installed on the wall or the ceiling using the bracket supplied. 4. When operating the heater without using a thermostat, ensure that the room does not overheat.
  • Page 17 VASNER 3. Drill 8 mm holes in the wall or ceiling. Ensure you use the correct dowel for solid walls, cavities, plasterboard walls, etc. It will depend on the condition of your wall or ceiling. 6. Use 6 x 80 mm screws to secure the bracket to the wall or ceiling so that the wall bracket’s corner drill holes lie flush with the wall.

  • Page 18: Maintenance

    VASNER Safety: The glass heater features temperature-resistant and extra-hardened glass. Should the heater overheat, there is an internal safety switch that will deactivate the heater. Cleaning, maintenance, service and disposal Cleaning Switch off and unplug the heater before cleaning it. Only clean it when it is cool.

  • Page 19: Warranty

    VASNER provides a 2-year warranty from the date of purchase if the installation and commissioning are completed in accordance with this user manual.
  • Page 20 VASNER...
  • Page 21 VASNER Serviceadresse / service addresses: VASNER Deutschland / Europe Tel.: +49 (0)5246 - 93556 - 25 Fax: +49 (0)5246 - 93556 - 19 Mail: info@vasner.com Web: www.vasner.com...
  • Page 22 VASNER...
  • Page 23 VASNER...
  • Page 24 VASNER.COM VASNER...

This manual is also suitable for:

Citara plus 450m metallCitara plus 700m metallCitara plus 900m metall
