- Page 1 DEURTELEFOON AUSSENSPRECHSTELLE EXTERNAL DOOR PHONE CITOFONO ESTERNO INTERFONO EXTERIOR INTERCOMUNICADOR EXTERNO WEPA 201 LC Guide d’installation et d’utilisation Handleiding voor de installatie en het gebruik Installations- und Gebrauchshandbuch Installation and user guide Guida di installazione e utilizzazione Guía de instalación y utilización...
- Page 2 PLATINE DE RUE/STRAATUNIT AUßENSPRECHSTELLE/ROADSIDE PANEL PULSANTIERA ESTERNA PLACA EXTERIOR PLACA DE RUA...
-
Page 3: Composition Du Kit

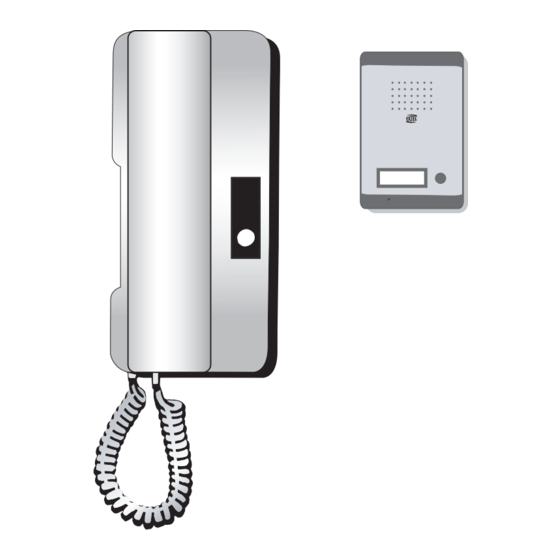

FRANÇAIS GENERALITE Cet interphone 2 fils intégral permet de commander une gâche ou une motorisation de portail* depuis la platine de rue. (* prévoir dans ce cas l'option WE 8111 Bis) COMPOSITION DU KIT •Un combiné intérieur •Une platine de rue avec porte nom éléctroluminescent •Un adaptateur secteur 230 VAC / 15 VDC - 1000 mA MONTAGE DE LA PLATINE DE RUE •Déboiter les 2 caches vis (A) à... -
Page 4: Consignes De Sécurité
OPTIONS Toutes les gâches électriques Extel : weCA90201, weCA90301, we905H, we905V•Toutes les serrures électriques Extel : we5001/2, we5002/2, we5003/2 et 5004/2•Toutes les motorisations Extel : weATV2, weATB2 et weATC2•L'interface relais : WE 8111 Bis. CONSIGNES DE SÉCURITÉ Le transformateur fournit devra impérativement être branché sur une prise de courant conforme aux normes en vigueur (NFC 15-100 pour la France). - Page 5 NEDERLANDS ALGEMEENHEID Deze integrale 2-draad intercom maakt de bediening van een schootplaat of een poortautomatisme* vanaf de straatunit mogelijk. (* in dat geval de optie WE 8111 Bis voorzien). SAMENSTELLING VAN DE KIT •Een binnenpost•Een straatunit met elektroluminescente naamplaat •Een netwerkadapter 230 VAC / 15 VDC - 1000 mA MONTAGE VAN DE STRAATUNIT •De 2 schroefafdekkingen (A) met behulp van een kleine platte schroe- vendraaier losmaken.•De 2 bevestigingsschroeven (B) verwijderen...
-
Page 6: Technische Kenmerken
(Larsen effect). OPTIES Alle elektrische schootplaten EXTEL : WECA90201, WECA90301, WE905H, WE905V•Alle elektrische sloten EXTEL : WE5001/2, WE5002/2, WE5003/2 en 5004/2•Alle automatismen EXTEL : WEATV2, WEATB2 en WEATC2•De relais koppeling : WE 8111 Bis. -
Page 7: Funktionsweise
DEUTSCH ALLGEMEINES Diese Sprechanlage mit 2 Intergralkabeln, ermöglicht die Steuerung von einer Außensprechstelle eines Türöffners oder eines Torantriebs * (*in die- sem Fall die Option WE 8111 Bis vorsehen). ZUSAMMENSETZUNG DES BAUSATZES •Ein Handgerät fürs Haus•Eine Außensprechstelle mit beleuchtetem Namensschild•Einen Netzadapter 230 VAC / 15 VDC - 1000 mA MONTAGE DER AUSSENSPRECHSTELLE •Die 2 Schraubenabdeckungen (A) mit Hilfe eines kleinen Schraubenziehers abschrauben •Die 2 Befestigungsschrauben (B) entfer-... -
Page 8: Technische Daten
OPTIONEN Alle elektrischen Türöffner von EXTEL : WECA90201, WECA90301, WE905H, WE905V•Alle Elektroschlösser von EXTEL : WE5001/2, WE5002/2, WE5003/2 und 5004/2• Alle Motorisierungen von EXTEL : WEATV2, WEATB2 und WEATC2•Relaisschnittstelle : WE 8111 Bis SICHERHEITSRATSCHLÄGE Der mitgelieferte Transformator darf nur mit einer Steckdose, die den gültigen Normen entspricht (NFC 15-100 für Frankreich), ver-... -
Page 9: General Information
ENGLISH GENERAL INFORMATION This integral 2 wires door phone enables controlling a strike or an automatic gate opener* from the roadside panel. (*in this case plan to order the WE 8111 Bis option) KIT COMPONENTS •An internal handset • A roadside panel with an electroluminescent nameplate •... -
Page 10: Operation
OPTIONS All EXTEL electrical strikes : WECA90201, WECA90301, WE905H, WE905V•All EXTEL electrical locks : WE5001/2, WE5002/2, WE5003/2 and 5004/2•All EXTEL motors : WEATV2, WEATB2 and WEATC2•The interface relay : WE 8111 Bis. SAFETY INSTRUCTIONS The supplied transformer must be imperatively plugged into a socket compliant with standards in force (NFC 15-100 for France). -
Page 11: Informazioni Generali
ITALIANO INFORMAZIONI GENERALI Questo citofono 2 fili integrale consente di comandare un incontro elettrico o una motorizzazione cancello* da una pulsantiera esterna. (*prevedere in tal caso l'opzione WE 8111 Bis). COMPOSIZIONE DEL KIT •Un'unità interna•Una pulsantiera esterna con targhetta portanome elettroluminescente•Un adattatore di rete 230 VAC / 15 VDC - 1000 mA MONTAGGIO DELLA PULSANTIERA ESTERNA •Rimuovere i 2 copriviti (A) con l'aiuto di un piccolo cacciavite piatto... -
Page 12: Funzionamento
(effetto Larsen). OPZIONI Tutti gli incontri elettrici EXTEL : WECA90201, WECA90301, WE905H, WE905V•Tutte le serrature elettriche EXTEL : WE5001/2, WE5002/2, WE5003/2 e 5004/2•Tutte le motorizzazioni EXTEL : WEATV2, WEATB2 e WEATC2•L'interfaccia relé : WE 8111 Bis REGOLE DI SICUREZZA Il trasformatore fornito dovrà... - Page 13 ESPANOL GENERALIDAD Este interfono integral de 2 cables permite accionar un cerrojo o un automatismo de portal* desde la placa exterior. (* prever en este caso la opción WE 8111 Bis) COMPOSICIÓN DEL KIT Un microteléfono interior•Una placa exterior con chapa de identificación electroluminiscente•Un adaptador sector 230 VAC / 15 DVD - 1000 mA MONTAJE DE LA PLACA EXTERIOR •Desacoplar las 2 tapas de los tornillos (A) con un pequeño destornillador...
-
Page 14: Consignas De Seguridad
Todos los cerrojos eléctricos EXTEL : WECA90201, WECA90301, WE905H, WE905V•Todas las cerraduras eléctricas EXTEL : WE5001/2, WE5002/2, WE5003/2 et 5004/2•Todos los automatismos EXTEL : WEATV2, WEATB2 et WEATC2•La interfaz relé: WE 8111 Bis CONSIGNAS DE SEGURIDAD El transformador entregado deberá conectarse imperativamente a una toma de corriente conforme a las normativas vigentes (NFC 15-100 para Francia). - Page 15 PORTUGUÊS GENERALIDADES Este intercomunicador 2 fios integral permite comandar uma chapa-testa ou uma motorização de portão * a partir da placa de rua. (* prever neste caso a opção WE 8111 Bis). COMPOSIÇÃO DO CONJUNTO • Um auscultador interno • Placa de rua com porta nome electro-lumi- nescente •...
-
