INDOOR/OUTDOOR PRODUCTS
KEROSENE PORTABLE
FORCED AIR HEATER
"USER'S MANUAL AND
OPERATING INSTRUCTIONS"
COMPLIES WITH UL733 AND
CAN/CSA/B140.0-03 AND
CSA B140.8-1967

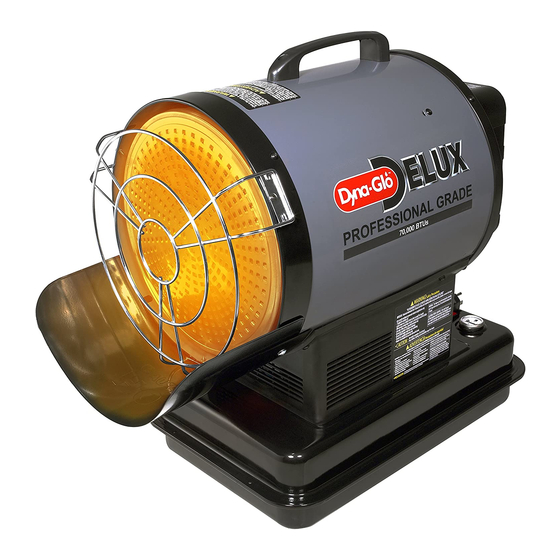

MODEL: SF70DGD
carefully. This USER'S MANUAL has been designed to instruct you as to
the proper manner in which to assemble, maintain, store, and most
Please keep this manual for future reference.
CONSUMER : Retain this manual for future reference.
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 877-447-4768 8:30 a.m. - 4:30 pm CST, Monday - Friday.
or email us at customerservice@ghpgroupinc.com
IMSFDG - IIA
Advertisement
Table of Contents
Related Manuals for Dyna-Glo SF70DGD
Summary of Contents for Dyna-Glo SF70DGD
-
Page 1: Operating Instructions
COMPLIES WITH UL733 AND CAN/CSA/B140.0-03 AND CSA B140.8-1967 MODEL: SF70DGD carefully. This USER’S MANUAL has been designed to instruct you as to the proper manner in which to assemble, maintain, store, and most Please keep this manual for future reference. -
Page 2: Risk Of Electric Shock
NEVER LEAVE THE HEATER UNATTENDED WHILE BURNING! DANGER: IMPROPER USE OF THIS HEATER CAN RESULT IN SERIOUS INJURY OR DEATH FROM BURNS, FIRE, EXPLOSION, ELECTRICAL SHOCK AND/OR CARBON MONOXIDE POISONING. WARNINGS: 1. RISK OF INDOOR AIR POLLUTION! • Use this heater only in well ventilated areas. Provide at least a three-square foot (2,800 sq. cm.) opening of fresh outside air for each 100,000 BTU/hr. - Page 3 2. FEATURES Shell Ring Shell Hot Air Outlet Handle Front Guard Back Cover Heat Shield Operating Switch Lamp Shell Supporter Fuel Tank Fuel Cap Power Cord Fuel Gauge Figure 1. SF70DGD Model...
-
Page 4: Unpacking And Assembly
NEVER LEAVE THE HEATER UNATTENDED WHILE BURNING! 3. UNPACKING AND ASSEMBLY 1. UNPACKING REMOVE THE HEATER AND ALL PACKING MATERIALS FROM THE BOX.( Fig. 2 ) NOTE : Save the shipping carton and packing materials Handle Heat Shield for future storage. 2. -
Page 5: Fueling Your Heater
Reset Temperature MODELS Plus/Minus 10 Degrees Plus/Minus 10 Degrees SF70DGD 176˚F/80˚C 158˚F/70˚C Once the temperature falls below the reset temperature you will be able to start your heater. B. Electrical System Protection : The heater's electrical system is protected by a fuse mounted to the PCB assembly that protects the system components from damage. -
Page 6: To Start Heater
Provide a fresh air opening of at least three square feet (2,800 sq. cm) for each 100,000 BTU/Hr. rating. Provide extra fresh air if more heaters are being used. A SF70DGD heater requires one of the following: Example : • a two-car garage door raised six inches (15.24 cm) •... -
Page 7: Long Term Storage Of Your Heater
NEVER LEAVE THE HEATER UNATTENDED WHILE BURNING! CAUTION : Do not disconnect the power source or unplug the power cord until the cooling cycle has been completed! TO RESTART THE HEATER 1.Wait 10 seconds after cooling cycle has completed. 2. Turn the Operating Switch to "ON" position. 3. - Page 8 NEVER LEAVE THE HEATER UNATTENDED WHILE BURNING! Fuel Tank C) FUEL FILTER IN FUEL TANK Fuel Filter Clean twice per heating season or as needed 1) Pull Fule Line & Fuel Return Line off from Fuel Filter neck. 2) Turn Fuel Filter 90˚ to counter clockwise and pull to remove. Fuel Return Line Fuel Line 3) Wash Filter with clean kerosene and replace in tank.
-
Page 9: Spark Plug
NEVER LEAVE THE HEATER UNATTENDED WHILE BURNING! F) NOZZLE Remove dirt in Nozzle or replace as needed Burner Body Fuel Pipe 1) Remove Back Cover.(See Page 6) 2) Remove Burner Full Assembly.(See Page 7) 3) Remove Fuel Pipe from Electronic Pump and Burner Body using 12mm wrench. -
Page 10: Fan Blades
NEVER LEAVE THE HEATER UNATTENDED WHILE BURNING! H) FUEL PIPE Tightening Fuel Pipe annually or as needed. Burner Body Fuel Pipe 1) Remove Back Cover.(See Page 6) 2) Tighten Fuel Pipe at Electronic Pump and at Burner Body using 12mm wrench. 3) Inspect Fuel Line for damage. -
Page 11: Troubleshooting Guide
NEVER LEAVE THE HEATER UNATTENDED WHILE BURNING! 10. TROUBLE SHOOTING GUIDE TROUBLE POSSIBLE CAUSE CORRECTIVE ACTION 1. Dirty Fuel Filter. 1. Clean Fuel Filter, Page 7. Heater ignites but Control PCB Assembly shuts heater off after 2. Dirt in Nozzle. 2. -
Page 12: Wiring Diagram
POWER (AC1) 120Vac/60Hz FUSE WHITE (AC2) T5A/125Vac CASE EARTH Figure 12. Wiring Diagram 12. SPECIFICATION MODEL SF70DGD Heat Output-BTU/Hr. 70,000 Fuel Consumption-Gal/Hr. 0.53 Fuel Tank Capacity-Gal Electronic Pump Pressure-PSI Volts/Hz/Amps 120/60/1.5 Phase Product Size(L×W×H, mm) 647 × 334 × 576 Packing Size(L×W×H, mm) -
Page 13: Exploded Parts Drawing
NEVER LEAVE THE HEATER UNATTENDED WHILE BURNING! 13. EXPLODED PARTS DRAWING NOTE : SPECIFY MODEL NUMBER AND PART NUMBER WHEN ORDERING PARTS. CHAMBER FULL ASSEMBLY BURNER FULL ASSEMBLY 29-26 23-5 29-22 29-24 23-4 29-19 29-25 23-3 29-18 29-5 29-17 29-21 29-4 23-1 29-3... -
Page 14: Parts List
NEVER LEAVE THE HEATER UNATTENDED WHILE BURNING! 14. PARTS LIST PART NO. Quantity DESCRIPTION SF70DGD Fuel Tank Assembly 2151-0056-01 Gauge Fuel Assembly 2156-0066-00 Filter Fuel Assembly 2155-0017-00 Line-Fuel 3341-0027-00 Clamp-Line 3730-0040-00 Line-Fuel Return 3341-0045-00 Cap-Fuel 2151-0041-00 Shell Supportor 3221-0089-00 Nut-Wing... - Page 15 NEVER LEAVE THE HEATER UNATTENDED WHILE BURNING! 14. PARTS LIST PART NO. Quantity KEY NO. DESCRIPTION SF70DGD 29-6 Burner Supporter 3131-0585-00 29-7 PCB Supporter 3131-0628-00 29-8 Screw-TH1 4311-0040-00 29-9 Card-Supporter 3713-0016-00 29-10 Spacer-Supporter 3713-0004-00 29-11 Motor Supporter 3131-0629-00 29-12 Screw-TH1...
-
Page 17: Limited Warranty
Warranty LIMITED WARRANTY: This limited warranty is extended to the original retail purchaser of this Forced Air/Convection/Radiant Heater and warrants against any defect in materials and workmanship for a period of one (1) year from the date of retail sale.GHP Group, Inc., at it’s option, will either provide replacement parts or replace or repair the unit, when properly returned to the retailer where purchased or one of our service centers as directed by GHP Group,Inc., within one (1) year of retail purchase. -
Page 18: Warranty Registration
WARRANTY REGISTRATION days of date of purchase. You can also register your warranty on the internet at www.ghpgroupinc.com. Complete the entire serial number. Retain this portion of the card for your records. GHP Group, Inc. 6440 W Howard St Niles, IL 60714-3302 Tel: (877) 447-4768 www.ghpgroupinc.com SAVE THIS CARD! - Page 19 CUMPLE CON UL733 Y CAN/CSA/B140.0-03 Y CSA B140.8-1967 MODELO: SF70DGD Antes de utilizar por primera vez este calefactor, lea muy atentamente el MANUAL DEL USUARIO. Este MANUAL DEL USUARIO ha sido diseñado para enseñarle la forma correcta de ensamblar, mantener, guardar y, Conserve este manual para consultarlo cuando sea necesario.
-
Page 20: Riesgo De Descarga Eléctrica
NUNCA DEJE DESATENDIDO EL CALEFACTOR MIENTRAS ESTÁ ENCENDIDO. PELIGRO: EL USO INCORRECTO DE ESTE CALEFACTOR PUEDE OCASIONAR LESIONES GRAVES O LA MUERTE POR QUEMADURAS, INCENDIO, EXPLOSIÓN, DESCARGA ELÉCTRICA Y/O INTOXICACIÓN POR MONÓXIDO DE CARBONO. ADVERTENCIAS: 1. RIESGO DE CONTAMINACIÓN DEL AIRE EN INTERIORES •... - Page 21 Lea atentamente este MANUAL DEL USUARIO. Le mostrará cómo ensamblar, mantener y hacer funcionar el 2. CARACTERÍSTICAS Anillo de la carcasa Carcasa Salida de aire caliente Manija Protección frontal Cubierta trasera Pantalla térmica Interruptor Soporte de la carcasa Tanque de combustible Tapa del combustible Cable de alimentación Indicador de combustible Figura 1. Modelo SF70DGD...
-
Page 22: Desembalaje Y Ensamblaje
NUNCA DEJE DESATENDIDO EL CALEFACTOR MIENTRAS ESTÁ ENCENDIDO. 3. DESEMBALAJE Y ENSAMBLAJE 1. DESEMBALAJE RETIRE EL CALEFACTOR Y TODOS LOS MATE- RIALES DE EMBALAJE DE LA CAJA.(Figura 2 ) NOTA: Guarde la caja de envío y los materiales de embalaje para almacenamiento futuro. Manija Pantalla térmica Figura 2. - Page 23 Temperatura de reposición MODELOS Más/menos 10 grados Más/menos 10 grados SF70DGD 176˚F/80˚C 158˚F/70˚C Una vez que la temperatura desciende por debajo de la temperatura de reposición, podrá encender el calefactor. B. Protección del sistema eléctrico: El sistema eléctrico del calefactor está protegido por un fusible montado en el conjunto de la placa de circuitos impresos (PCB) que protege los componentes del sistema de cualquier daño.
- Page 24 100 000 BTU/h según las condiciones nominales de funcionamiento del calefactor. Mantenga otras aberturas para que ingrese aire fresco adicional si se utilizan más calefactores. Ejemplo: El calefactor SF70DGD requiere una de las siguientes opciones: • una puerta de garaje para dos autos elevada seis pulgadas (15,24 cm) •...
-
Page 25: Mantenimiento
NUNCA DEJE DESATENDIDO EL CALEFACTOR MIENTRAS ESTÁ ENCENDIDO. PRECAUCIÓN: No desconecte la fuente de alimentación ni desenchufe el cable de alimentación hasta que se haya completado el ciclo de enfriamiento. PARA VOLVER A ENCENDER EL CALEFACTOR 1. Espere 10 segundos después de que se haya completado el ciclo de enfriamiento. 2. - Page 26 NUNCA DEJE DESATENDIDO EL CALEFACTOR MIENTRAS ESTÁ ENCENDIDO. C.) FILTRO DE COMBUSTIBLE DEL TANQUE DE COMBUSTIBLE Filtro de Limpie dos veces por temporada de uso o según sea necesario. combustible Manguera de la mano o un destornillador plano. Tanque de combustible combustible combustible del tanque Cable del...
- Page 27 NUNCA DEJE DESATENDIDO EL CALEFACTOR MIENTRAS ESTÁ ENCENDIDO. F.) BOQUILLA Cuerpo del quemador Quite la suciedad de la boquilla o reemplácela según sea necesario. Conducto de combustible 1) Retire la cubierta trasera (consulte la página 6). 2) Retire el conjunto completo del quemador (consulte la página 7). 3) Retire el conducto de combustible de la bomba electrónica y del cuerpo del quemador utilizando una llave de 12 mm.
- Page 28 NUNCA DEJE DESATENDIDO EL CALEFACTOR MIENTRAS ESTÁ ENCENDIDO. H.) CONDUCTO DE COMBUSTIBLE Cuerpo del quemador Conducto de combustible Ajuste el conducto de combustible anualmente o según sea necesario. 1) Retire la cubierta trasera (consulte la página 6). 2) Ajuste el conducto de combustible de la bomba electrónica y del cuerpo del quemador utilizando una llave de 12 mm.
-
Page 29: Guía Para La Resolución De Problemas
NUNCA DEJE DESATENDIDO EL CALEFACTOR MIENTRAS ESTÁ ENCENDIDO. 10. GUÍA PARA LA RESOLUCIÓN DE PROBLEMAS PROBLEMA POSIBLE CAUSA ACCIÓN CORRECTIVA El calefactor se enciende pero el 1. Filtro de combustible sucio. página 7. conjunto de la PCB de control 2. Suciedad en la boquilla. 2. -
Page 30: Diagrama De Cableado
120 V CA/60 Hz T5 A/125V CA (AC2) CAJA A TIERRA Figura 12. Diagrama de cableado 12. ESPECIFICACIÓN MODELO SF70DGD Salida de calor-BTU/h 70,000 Consumo de combustible-Gal/h 0,53 Capacidad del tanque de combustible-Gal Presión de la bomba electrónica-PSI Voltios/Hz/Amperios 120/60/1,5 Fase Tamaño del producto (L×P×A, mm) - Page 31 NUNCA DEJE DESATENDIDO EL CALEFACTOR MIENTRAS ESTÁ ENCENDIDO. 13. VISTA DESARROLLADA DE LAS PIEZAS NOTA: ESPECIFIQUE EL NÚMERO DE MODELO Y EL NÚMERO DE PIEZA CUANDO SOLICITA PIEZAS. CONJUNTO COMPLETO DE LA CÁMARA CONJUNTO COMPLETO DEL QUEMADOR 29-26 23-5 29-22 29-24 23-4 29-19...
-
Page 32: Lista De Piezas
NUNCA DEJE DESATENDIDO EL CALEFACTOR MIENTRAS ESTÁ ENCENDIDO. 14. LISTA DE PIEZAS N.º DE PIEZA N.º DE DESCRIPCIÓN CANTIDAD REFERENCIA SF70DGD Conjunto del tanque de combustible 2151-0056-01 Conjunto del indicador de combustible 2156-0066-00 2155-0017-00 Manguera de combustible 3341-0027-00 Abrazadera de la manguera... - Page 33 NUNCA DEJE DESATENDIDO EL CALEFACTOR MIENTRAS ESTÁ ENCENDIDO. 14. LISTA DE PIEZAS N.º DE PIEZA N.º DE DESCRIPCIÓN CANTIDAD REFERENCIA SF70DGD Soporte del quemador 29-6 3131-0585-00 Soporte de la PCB 29-7 3131-0628-00 Tornillo TH1 29-8 4311-0040-00 Tarjeta del soporte 29-9...
-
Page 35: Garantía Limitada
GARANTÍA GARANTÍA LIMITADA: Esta garantla limitada es extendida al comprador original al detalle de este Calentador de Aire Forcade/ Convecci6n/ Radiante y garantiza contra culquier defecto en materiales y funcionamiento por un periodo de un (1) año desde la fecha de vents al detalle. GHP Group.Inc., como su opciõn, proporcionarã... - Page 36 REGISTRO DE GRATANTÍA IMPORTANTE: Lo invitamos a completar nuestro formulario de registro de garantía dentro de los siguentes 14 días a la fecha de compta. Usted tembién puede registar su garantía en el internet en www.ghpgroupinc.com. Complete el número de serie. Conserve esta parte de la tarjeta como su comprobante.
