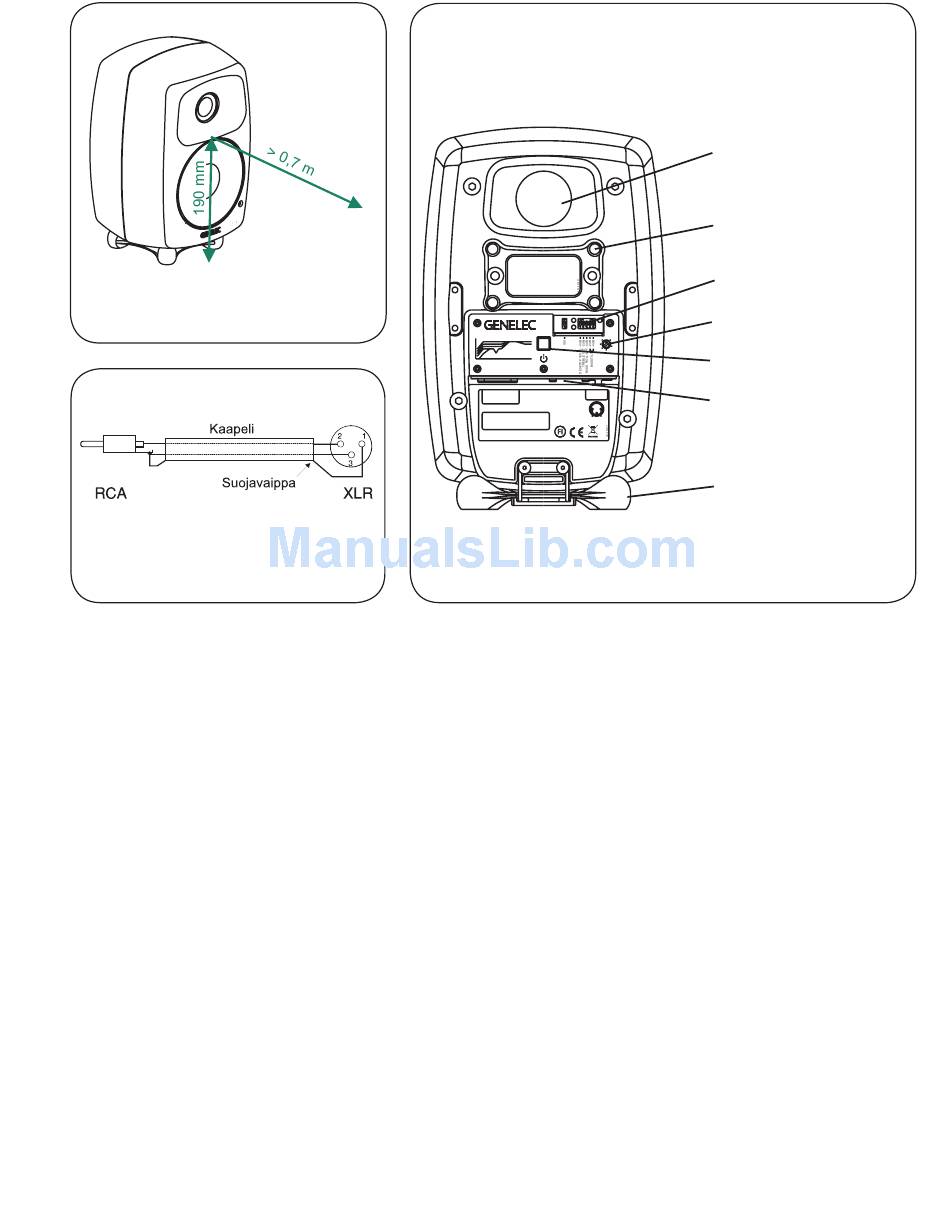

Kuva 1: Kaiuttimen akustisen akselin
sijainti.
Kuva 2: Balansoimattomaan RCA-
liittimeen liitettäessä tarvittavan
välikaapelin kytkentä.
lin päättymisestä on kulunut noin tunti. Valmiusti-
lassa kaiuttimien tehonkulutus on alle 0,5 W. Tämä
toiminto aktivoidaan kääntämällä takapaneelissa
oleva "ISS"-kytkin asentoon "ON."
Automaattisessa käynnistymisessä on pieni vii-
ve. Jos tämä ei ole hyväksyttävää, automaattinen
virrankytkentä voidaan poistaa toiminnasta kään-
tämällä "ISS"-kytkin kaiuttimen takapaneelissa
asentoon "OFF." Tällöin kaiutin käynnistyy ja sam-
muu ainoastaan virtakytkintä käyttäen.
Herkkyyden säätö
Kaiuttimen ottoliitännän herkkyys (äänenvoimak-
kuus) voidaan säätää äänilähteen antosignaalin
tasoon sopivaksi takapaneelissa olevalla sääti-
mellä.
AKUSTINEN
AKSELI
Kuva 3: 8030C:n takapaneeli.
