Related Manuals for Telefunken TF-LED15S18
Summary of Contents for Telefunken TF-LED15S18

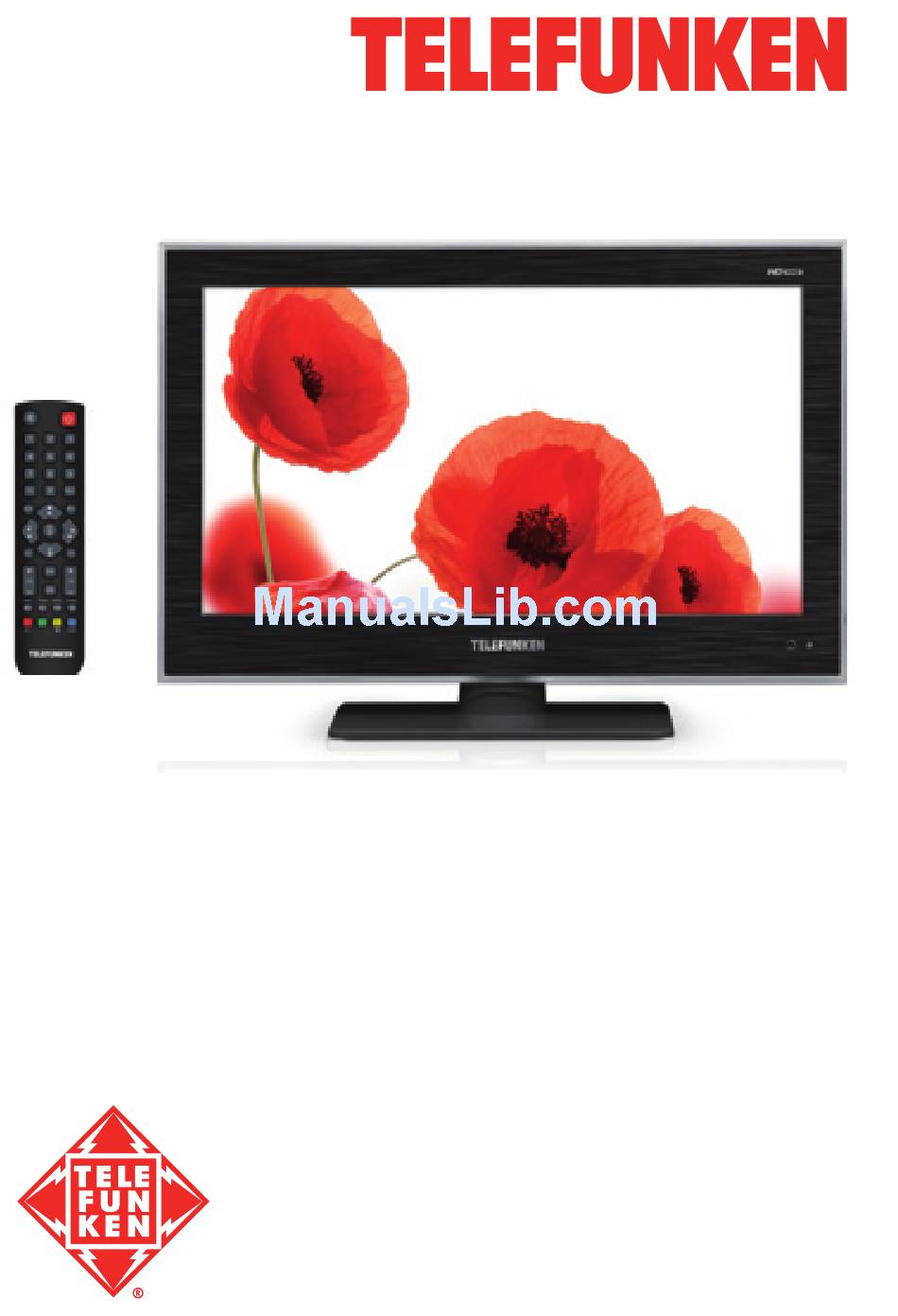

- Page 1 LED TV/ Телевизор цветного изображения c жидкокристаллическим экраном TF-LED15S18 Instruction manual Руководство по эксплуатации...
-
Page 2: Table Of Contents
Table of contents Dear customer! Thank you for purchasing our product. For safety, it is strongly recommended to read this manual carefully before connecting, operating and/or adjusting the product and keep the manual for reference in the future. Table of contents Before you start Utilization of the product Important safeguards... -
Page 3: Before You Start
Before you start Utilization of the product If you want to dispose of this product, do not mix it with general household waste. There is a separate collection system for used electronic products in accordance with legislation that requires proper treatment, recovery and recycling. Please contact your local authorities for the correct method of disposal. -
Page 4: Installation
Before you start as well as the damage to the product. Installation • Please place the product on a flat surface in a well-ventilated location. Keep it away from Stand installation the burning-light, direct sunlight, vibration, Place the LED TV on a solid flat surface. high-temperature and humidity. -
Page 5: Connection
Before you start Wall mounting Connection For wall mounting the back panel of this unit is equipped with 2 screw holes (4 Outdoor Antenna Connection mm diameter, 100 mm horizontal spread Use 75Ω coaxial cable plug or 300-75Ω distance). The accessories also include 2 impedance converter to plug in antenna input screws designed for using with whic unit for terminal on the rear of the cabinet. -
Page 6: Operation
Operation Control elements Front panel 1. IR sensor 2. Power indicator Back panel 1. PRO.+/- buttons 2. VOL+/- buttons 3. MENU button 4. SOURCE button 5. POWER button 6. Component video input 7. Audio stereo input 8. Composite video input 9. -
Page 7: Remote Controller
Operation 10. PICTURE/REV button Remote controller (RC) 11. MTS button/red button 12. Green button 13. POWER button 14. RETURN button 15. MENU button 16. EXIT button 17. INDEX button 18. CH+/CH- buttons 19. FREEZE/SUB button 20. SOUND/HOLD button 21. DEMO button 22. -
Page 8: General Operations
Operation • Press SCALE button repeatedly to select General operations a screen display size from the available list: 4:3/Full/Subtitle/Wide/Zoom/Expand/Original/ • Connect the terminal of the power cord Nature. Available aspects may differ for to the power cord input of the TV (the position different signal sources. -
Page 9: Osd Operation
Operation corresponding color page displayed at the Picture setting page lower parts of teletext screen. Picture Backlight Picture mode OSD operation Scale Brightness Contrast 1. Press MENU button to enter the setting Saturation menu displayed on the screen. Sharpness 2. Press LEFT/RIGHT cursor buttons on the Tint RC to select setting page. -
Page 10: Setting Page
Operation Setting page turn on automatically. Wake source: select the source mode to Setting which the TV will automatically turn on. Wake channel: select the channel to which Smart switch the TV will automatically turn on (available only Startup setting if TV is selected as Wake source). -
Page 11: Usb Operation
Operation keep all the existed channels and add newly The above list of extensions and codecs found channels to the end of the channel list. is for information only and is not a guarantee To stop search, press MENU button; detected that all files having the above extensions and channels will be stored. - Page 12 Operation Brightness, Contrast. To exit video playback press EXIT button. • Image file playback: Select Photo Show item and press OK button. Press cursor but- tons to select a file and press OK button to start playback. During playback press MENU button to show playback menu in which you can select an operation by LEFT/RIGHT cursor buttons and perform this operation by pressing...
-
Page 13: General Information
General information Troubleshooting Below is a table describing simple measures that can help you eliminate most problems likely to emerge when this unit is in use. If below measures do not help, turn to a service center or to the nearest dealer. -
Page 14: Accessories
General information Accessories 6. Stand fixing screw 3 pcs 7. Adapter 1 pc 1. LED TV 1 pc 8. Power cord 1 pc 2. Remote controller 1 pc 9. Consumer information 1 pc 3. Battery 2 pcs 10. Warranty card 1 pc 4. -
Page 15: Содержание
Содержание Уважаемый покупатель! Благодарим Вас за покупку нашего изделия. Чтобы понять, как правильно и безо- пасно пользоваться приобретенным устройством, рекомендуется тщательно изучить настоящее руководство перед подключением и эксплуатацией изделия. Сохраняйте руководство для использования в будущем. Содержание Перед началом эксплуатации Утилизация изделия Меры... -
Page 16: Перед Началом Эксплуатации
Перед началом эксплуатации Утилизация изделия Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку. Обращайтесь в органы местного управления за инструкциями по правильной утилизации... - Page 17 Перед началом эксплуатации легкодоступным. повреждено или может произойти возгора- • Перед работой с устройством необ- ние. ходимо полностью прочитать и понять все • Установка телевизора в замкнутое инструкции. Необходимо соблюдать все пред- пространство при эксплуатации может со- упреждения и следовать всем инструкциям, кратить...
-
Page 18: Установка
Установка/Подключение Крепление на стену Установка Для крепления на стену на задней панели телевизора имеются 2 отверстия под Установка на подставку винты диаметром 4 мм, расстояние между Поместите телевизор на твердую пло- которыми по горизонтали составляет 100 скую поверхность. Прикройте экран мягкой мм. -
Page 19: Подключение
Установка/Подключение Подключение Подключение внешней антенны Подсоедините антенну к соответствую- щему разъему, используя коаксиальный кабель 75 Ом. Прочие подключения • Композитный видеовход телевизора подсоединяется к композитному выходу другого видеоустройства с помощью видео- кабеля RCA (в комплект не входит). • Подсоедините источник аудиосигнала к... -
Page 20: Управление Устройством
Управление устройством Элементы управления Передняя панель 1. ИК-датчик 2. Индикатор питания Задняя панель 1. Кнопки PRO.+/- 2. Кнопки VOL+/- 3. Кнопка MENU 4. Кнопка SOURCE 5. Кнопка POWER 6. Компонентный видеовход 7. Стереоаудиовход 8. Композитный видеовход 9. Стереоаудиовход-1/Аудиовход для VGA и компонентного видео 10. -
Page 21: Пульт Дистанционного Управления
Управление устройством 11. Кнопка MTS/красная кнопка Пульт дистанционного управления 12. Зеленая кнопка 13. Кнопка POWER 14. Кнопка RETURN 15. Кнопка MENU 16. Кнопка EXIT 17. Кнопка INDEX 18. Кнопки CH+/CH- 19. Кнопка FREEZE/SUB 20. Кнопка SOUND/HOLD 21. Кнопка DEMO 22. Голубая кнопка/Кнопка Установка... -
Page 22: Общие Операции
Управление устройством • Нажмите кнопку SCALE для выбора Общие операции одного из доступных форматов изображе- ния на экране: 4:3/Полный/Субтитры/Ши- • Подключите разъём адаптера питания к рокий/Масштаб/Разворот/Исходный/Авто. входу для адаптера на панели ТВ (положе- Форматы могут различаться в зависимости ние входа указано в разделе «Элементы от... -
Page 23: Экранное Меню
Управление устройством Кнопка TXT: нажмите эту кнопку для ВПРАВО, чтобы настроить выбранный входа в режим телетекста. Нажмите еще параметр. раз для перехода к смешанному отобра- 6. Нажмите кнопку MENU, чтобы вернуть- жению картинки ТВ и телетекста. Нажмите ся к предыдущей странице меню. Нажмите кнопку... -
Page 24: Настройка Звука
Управление устройством Настройка звука • Язык телетекста: выберите язык отображения телетекста. Если выбранный Звук язык не соотетствует оригинальному языку Режим звука программы телетекста, то текст может ото- Баланс бражаться некорректно. Эквалайзер • Система цвета: PAL/SECAM/NTSC. • Ограничение просмотра: задайте • Режим звука: Стерео/Кино/Музыка/ период... -
Page 25: Настройки Экрана
Управление устройством Настройка экрана (в режиме PC) сигнала выполните точную подстройку теку- щей частоты. Экран • Система звука: выберите систему Автонастройка звука (DK/BG/I/M). Гор. положение • Редактирование каналов: Верт. положение Текущий канал: выберите номер текуще- Частота го канала. Фаза Канал назначения: выберите номер кана- •... -
Page 26: Воспроизведение Файлов
Управление устройством рениями и кодеками. воспроизведением, в котором с помощью • Воспроизведение некоторых AVI- кнопок курсора ВПРАВО/ВЛЕВО вы можете файлов может оказаться невозможным в выбрать оперицию о подтвердить ее зависимости от их конфигурации и параме- выполнение кнопкой ОК. В число операций тров, а... - Page 27 Управление устройством кнопок курсора ВПРАВО/ВЛЕВО вы можете выбрать оперицию о подтвердить ее выполнение кнопкой ОК. В число операций входят воспроизведение/пауза, перемотка назад/вперед, выбор предыду- щего/следующего файла, остановка, по- втор воспроизведения, приглушение звука, плей-лист. Для выхода из режима воспро- изведения музыки нажмите кнопку EXIT. •...
-
Page 28: Источники Помех
Управление устройством Руководство по устранению неисправностей Ниже приводится таблица, в которой описаны простые меры, способные помочь Вам устранить большую часть проблем, могущих возникнуть при использовании данного устройства. Если нижеуказанные меры не помогли, обратитесь в сервисный центр или к ближайшему дилеру. Неисправность... -
Page 29: Общая Информация
Общая информация • РАДИОЧАСТОТНЫЕ ПОМЕХИ Появление на изображении ряби может свидетельствовать о наличии вблизи теле- визора коротковолнового радиопередатчи- ка или радиоприемника. • МЕДИЦИНСКОЕ ОБОРУДОВАНИЕ Появление на экране «елочки» или частич- ное исчезновение изображения может быть связано с работой медицинского оборудова- ния... -
Page 30: Технические Характеристики
Общая информация Технические характеристики Размер (диагональ) 15.6” (40 см) Время отклика 8 мс Разрешение 1366 x 768 Формат экрана 16:9 Система цветности PAL, SECAM Система звука B/G, DK, I Стереозвук NICAM 2 x 2,5 Вт Компонентный видеовход Аудио-видео RCA вход 2 шт... - Page 31 Общая информация...
