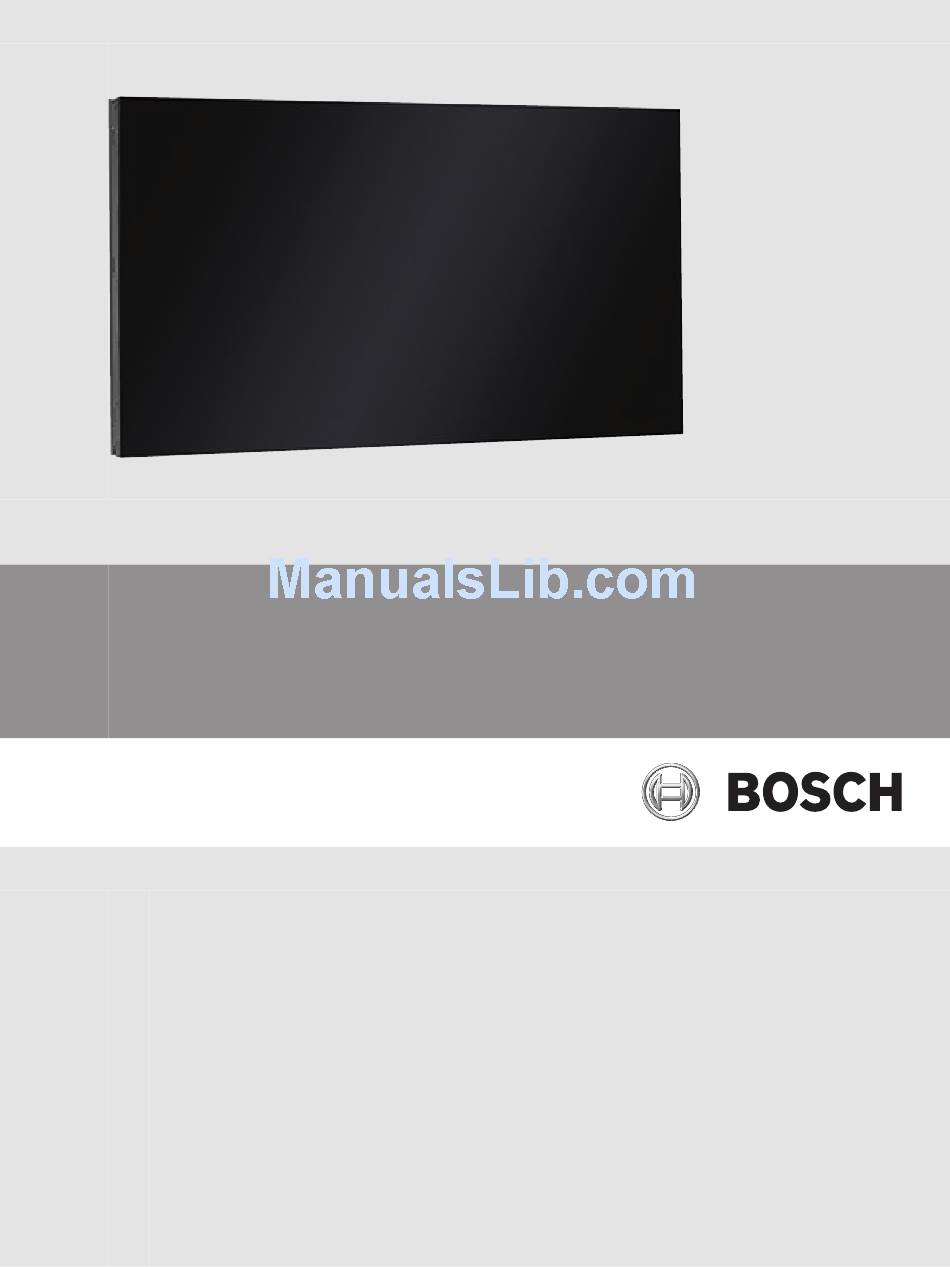

High Performance HD LED Monitor
UML-463-90
zh-
User Manual
CHS

Advertisement

Table of Contents
loading

Related Manuals for Bosch UML-463-90

Summary of Contents for Bosch UML-463-90

  • Page 1 High Performance HD LED Monitor UML-463-90 User Manual...

  • Page 3: Table Of Contents

    VGA 连接 5.7.1 HDMI 连接 5.7.2 DVI 连接 5.7.3 显示端口 5.7.4 单/多监视器配置 连接到网络 (LAN) 浏览监视器 浏览控制面板 使用监视器屏显 (OSD) 菜单 屏显菜单 图片菜单 声音菜单 Screen（屏幕）菜单 PAP 可用性 6.6.1 设置菜单 电源管理 故障排除 维护 技术数据 Bosch Security Systems User Manual 2013.07 | v1.0 | F.01U.286.147...

  • Page 4: 重要安全说明

    13. 需要进行维修的损坏事项 - 当设备发生以下任何损坏时，请断开设备的主交流电源，然后通知合格 的维修人员进行维修： – 电源线或插头损坏； – 设备受潮、被水打湿和/或曝露在恶劣天气（雨、雪等）中； – 液体溅入或溅落在设备上； – 有异物落入设备； – 设备掉落或机柜损坏； – 设备性能发生明显变化； – 按操作说明执行操作时，设备不能正常工作。 14. 替换部件 - 确保维修人员使用制造商指定的替换部件，或与原部件具有相同特性的部件。 擅自使用 其它部件进行替换可能导致火灾、遭受电击或发生其它危险。 15. 安全检查 - 维修设备之后，应执行安全检查，以确保设备能正常工作。 16. 安装 - 遵照制造商的说明和当地的适用法规进行安装。 2013.07 | v1.0 | F.01U.286.147 User Manual Bosch Security Systems...

  • Page 5: 安全预防措施

    限制规定。 这些限制的目的是为了在商业环境中操作本设备时，可以提供合理的保护以防止有害干扰。 本设备会产生、使用和辐射射频能量。此外，如果未遵照说明手册进行安装和使用，可能会对无线电通 信造成有害干扰。 在居住区操作本设备可能引起有害干扰，在这种情况下将要求用户自费纠正干扰。 未经负责检查合规性的相关方的明确许可，不应进行有意或无意的改装。 任何此类改装均可能导致用户 失去操作本设备的权利。 如有必要，用户应咨询经销商或有经验的无线电/电视技术人员，了解正确的 措施。 《 How to Identify and Resolve 用户可以在美国联邦通信委员会编写的以下手册中找到帮助信息： 》 （如何识别与解决广播与电视干扰问题）。 本手册由美国 政府印刷 Radio-TV Interference Problems 办公室提供，地址：Washington, DC 20402, Stock No. 004-000-00345-4。 Bosch Security Systems User Manual 2013.07 | v1.0 | F.01U.286.147...
  • Page 6 NEC725 和 NEC800 永久连接的设备 - 在建筑物中布线时采用易于接近的断开装置。 可插拔设备 - 在靠近设备处安装电源插座以方便使用。 重新供电 - 如果本设备由于超过指定的操作温度而强制关闭，请拔掉电源线插头，等待至少 30 秒，然 后重新插入电源线插头。 电线 - 不要将监视器安装在高架电线、电路和电灯附近，也不要安装在可能接触此类电线、电路或电灯 的位置。 机架安装 – 通风 - 不要将本设备放置在没有适当通风或不符合制造商说明的嵌入式安装或机架中。 不允许超过 规定的设备最大工作温度。 – 机械负载 - 将设备正确安装到机架中，避免由于机械负载不平衡而带来危险。 2013.07 | v1.0 | F.01U.286.147 User Manual Bosch Security Systems...
  • Page 7 Cette brochure est disponible auprès du U.S. Government Printing Office, Washington, DC 20402, États-Unis, sous la référence n° 004-000-00345-4. 注！ 本手册由作者精心编制而成，其中内容已经过严格校审。 文字印刷完整无误。 随着产品的不断发展， 用户指南的内容也可能相应作出更改，恕不另行通知。 对于由失误、不完整性或用户指南和所述产品之 间的差异直接或间接导致的损坏，博世安防系统公司不负任何责任。 商标 本文档中使用的所有硬件或软件产品名称可能为注册商标，因此应慎重对待。 Bosch Security Systems User Manual 2013.07 | v1.0 | F.01U.286.147...

  • Page 8: 客户支持和服务

    电话：31 (0) 76-5721500 传真：31 (0) 76-5721413 电子邮件：RMADesk.STService@nl.bosch.com 亚太地区 维修中心 电话：65 63522776 传真：65 63521776 电子邮件：rmahelpdesk@sg.bosch.com 客户服务 电话：86 (0) 756 7633117 或 86 (0) 756 7633121 传真：86 (0) 756 7631710 电子邮件：customer.service@cn.bosch.com 保修和更多信息 如需了解详细信息和保修事宜，请与博世安防系统销售代表联系，或者访问我们的网站： www.boschsecurity.com。 2013.07 | v1.0 | F.01U.286.147 User Manual Bosch Security Systems...

  • Page 9: 拆开包装

    拆开包装 应当小心拆开本装置的包装并谨慎处理。 如果某件物品似乎在运输途中受损，请立即通知承运商。 对照部件清单，确保所有部件均完整无缺。 如果缺少某件物品，请通知博世安防系统的销售代表或客户 服务代表。 原始的包装箱是此装置最安全的运载工具，当运回此装置以进行维修时，必须使用此包装箱。 请妥善保 管以备将来使用。 部件清单 数量 说明 UML-463-90 彩色 LED 平板监视器 安装手册（印刷手册，英语版本） 安装手册（光盘，多语种版本） 电源线，3 芯，配有接地插头，长 1.8 米（6 英尺）： 一根采用美国插头类型，另一根采用欧洲插头类型 DVI-D 至 DVI-D 电缆，1.8 米（6 英尺） VGA 至 VGA (D-Sub) 电缆，1.8 米（6 英尺） 遥控器 AAA 电池...

  • Page 10: 访问和连接

    | 访问和连接 High Performance HD LED Monitor 访问和连接 监视器视图 1023.68 1018.68 图 3.1: 前面（带尺寸） 111.8 图 3.2: 侧面（带尺寸） 图 3.3: 后面（带尺寸） 2013.07 | v1.0 | F.01U.286.147 User Manual Bosch Security Systems...

  • Page 11: 后面板分解视图

    LED 指示灯 - 在打开电源时，指示灯呈绿色亮起。 - 在关闭显示屏时，指示灯呈红色亮起。 - 在显示屏处于高度省电模式时，指示灯呈红色亮起。 - 在显示屏处于低度省电模式时，指示灯呈红色闪烁。 - 在关闭电源时，指示灯熄灭。 LED 指示灯 指示监视器的工作状态： - 在打开电源时，指示灯呈绿色亮起。 - 在关闭显示屏时，指示灯呈红色亮起。 - 在显示屏处于高度省电模式时，指示灯呈红色亮起。 - 在显示屏处于低度省电模式时，指示灯呈红色闪烁。 - 在关闭电源时，指示灯熄灭。 电源 打开/关闭监视器电源 在屏显菜单中增加数值。 在屏显菜单中向右滚动。 提高音量。 Bosch Security Systems User Manual 2013.07 | v1.0 | F.01U.286.147...

  • Page 12: 连接器

    音频输出 (R/L) DVI-D 输入 红外输入 HDMI 输入 2 红外输出 HDMI 输入 1 扬声器 (R/L) 视频输入（分量） AC 开/关 视频输入 (S-VIDEO) 100 - 240 VAC 输入 视频输出（复合，BNC） 100 - 240 VAC 输出 视频输入（复合，BNC） 2013.07 | v1.0 | F.01U.286.147 User Manual Bosch Security Systems...

  • Page 13: 遥控器

    显示屏显主菜单。 按下此键将从屏显菜单中的任何位置返回到 MENU（菜单） 主菜单。 数字按钮 在屏显菜单处于活动状态时，充当数字按钮。 在屏显菜单处于不活动状态时，使声音静音。 (0)/MUTE（静 音） 上/下箭头键 在屏显菜单中上下移动光标。 多媒体键 无功能。 遥控器电池安装 翻转遥控器（按钮朝下），向下推动滑盖并滑出。 插入两 (2) 节新 AAA 碱性电池，注意让电池与电池盒上的 (+) 和 (-) 标记相匹配。 装回电池滑盖。 图 3.6: 更换遥控器电池 注：在必要时更换电池，或每年至少更换一次电池。 正触处理废旧电池。 Bosch Security Systems User Manual 2013.07 | v1.0 | F.01U.286.147...
  • Page 14 | 说明 High Performance HD LED Monitor 说明 请参阅 – 访问和连接 , 页面 10 – 技术数据 , 页面 36 2013.07 | v1.0 | F.01U.286.147 User Manual Bosch Security Systems...

  • Page 15: 安装监视器

    监视器设计用于通过单独销售的安装附件来安装到墙壁。 此外，使用单独销售的安装桌面支架，监视器 也可以放置在桌面上。 请参见以下各章，了解相关的安装说明。 如有必要，请参阅博世安防系统有限公司网站或与您当地的客户支持代表联系，以获得详细信息。 墙壁安装 5.2.1 该监视器可以使用安装孔和适当的壁装支架或旋转/俯仰支架安装在墙壁上。 使用 UL 认证的安装标 准，确保安装支架足以承受监视器的重量。 有关墙壁安装孔的尺寸，请参阅下图。 400 mm 400 mm 图 5.1: 墙壁安装 桌面安装 5.2.2 将两个支架连接到监视器底座，如下所示： 确保监视器和其他已连接设备的电源均已关闭。 将监视器放置在软布上，使其正面朝下。 按照正确的方向将支架轴插入支架脚，使用附件包中随附的螺丝组装支架。 使用附件包中随附的螺丝，将两个支架都连接到监视器底座 – 请参见下图。 完成组装后，小心地提起监视器，将其直立放置在支架上（小心检查是否平衡和稳定）。 Bosch Security Systems User Manual 2013.07 | v1.0 | F.01U.286.147...

  • Page 16: 连接电源

    注：要选择 AV1，请按下 VIDEO SOURCE/ENTER（视频源/回车），然后按下位于监视器正面的向上 或向下箭头按钮。 请参阅 – 连接器 , 页面 12 连接 Y/C（S 视频）信号至监视器 连接器 , 页面 存在一 (1) 个迷你 DIN 型连接器，用于连接后面板上的 S-Video (Y/C) 输入（请参见 12）。 注：Y 和 C 输入均使用 75 欧姆电阻进行端接。 2013.07 | v1.0 | F.01U.286.147 User Manual Bosch Security Systems...

  • Page 17: 连接音频至监视器

    SDA（适用于 DDC） 蓝视频 蓝接地 水平同步或水平+垂直同步 接地 不适用 垂直同步 接地 信号电缆检测 SCL（适用于 DDC） HDMI 连接 5.7.2 使用 HDMI（高清多媒体输入）电缆（未随附）可将监视器连接至 HDMI。 图 5.5: HDMI 输入 DVI 连接 5.7.3 可以使用随附的 DVI-D 电缆连接监视器，然后将该电缆连接至数字 DVI-D 信号。 Bosch Security Systems User Manual 2013.07 | v1.0 | F.01U.286.147...

  • Page 18: 显示端口

    High Performance HD LED Monitor 图 5.6: DVI 输入 显示端口 5.7.4 使用后面板上的显示端口输入连接器和 DP 电缆（DP 至 DP）来连接 PC 信号。 图 5.7: 显示端口输入 单/多监视器配置 图 5.8: 单监视器配置 参考编号 说明 参考编号 说明 视频摄像机 视频输出 视频输入 2013.07 | v1.0 | F.01U.286.147 User Manual Bosch Security Systems...

  • Page 19: 连接到网络 (Lan)

    如果不在 DHCP 环境中，则选择 Manual（手动）> Execute（执行），然后按下 ENTER（回 车）键。 与 IT 管理员联系，了解有关 IP 地址、子网掩码、默认网关、主 DNS 和次 DNS 设置的 信息，然后相应地输入它们。 要保存设置和返回到上一菜单，请选择 Execute（执行），然后按下 ENTER（回车）键。 控制显示屏 一旦具有显示屏的正确 IP 地址且显示屏已打开或处于待机模式，您可以使用同一局域网的任何计算机 来控制显示屏。 在浏览器的地址栏中输入显示屏的 IP 地址，然后按 Enter（回车）键。 设置页面显示： – Information（信息）：显示显示屏的信息。 它仅供参考。 没有可设置的项目。 Bosch Security Systems User Manual 2013.07 | v1.0 | F.01U.286.147...
  • Page 20 - 从 DHCP 服务器获得 IP 地址 - 设置/更改用户名和密码，以保护此网络控制系统 注： 当 LAN 控制在使用时，您不能通过 RS-232C 连接器控制显示屏。 我们建议您使用 Internet Explorer 版本 7.0 或更高版本。 如果您需要从 Web 页面打开显示屏，则确保： – Setting（设置）> Control Setting（控制设置）菜单已设置为 LAN – Setting（设置）> Power save（省电）菜单已设置为 LOW（低）或 Off（关闭） 2013.07 | v1.0 | F.01U.286.147 User Manual Bosch Security Systems...

  • Page 21: 浏览监视器

    使用监视器屏显 (OSD) 菜单 操作人员可以通过屏显 (OSD) 菜单和子菜单来设定 LCD 的操作参数。 要访问屏显菜单，请按下控制 面板或遥控器上的 MENU（菜单）按钮。 使用面板或遥控器上的按钮对屏显菜单进行必要的调节。 注解! 当浏览屏显菜单时，可以使用 VIDEO SOURCE/ENTER（视频源/回车）按钮选择菜单，并使用 MENU（菜单）按钮退出菜单。 要设置信号连接，请执行以下步骤： 将相应的视频、S 视频、DVI、HDMI、VGA 或显示端口信号电缆连接到监视器。 按下电源按钮打开该装置。 按下控制面板上的 VIDEO SOURCE/ENTER（视频源/回车）按钮或遥控器上的 INPUT（输 入），然后按向上和向下箭头按钮，直至显示正确的信号为止。 通过按下 VIDEO SOURCE/ ENTER（视频源/回车）按钮或遥控器上的 ENTER（回车）按钮，确认您的选择。 Bosch Security Systems User Manual 2013.07 | v1.0 | F.01U.286.147...
  • Page 22 | 浏览监视器 High Performance HD LED Monitor （此外，您还可以在遥控器上直接选择所需的信号按钮。） 要浏览屏显菜单，请执行以下步骤： 按下 MENU（菜单）按钮激活主菜单选项。 按向上和向下箭头按钮选择菜单。 按向右箭头按钮，进入所选菜单。 按向上和向下箭头按钮选择子菜单项目。 按向左和向右箭头按钮，切换 OSD 值。 按下 MENU（菜单）按钮以确认所做的选择，或退出所选菜单并返回到菜单栏。 再次按下 MENU（菜单）按钮退出屏显菜单栏。 2013.07 | v1.0 | F.01U.286.147 User Manual Bosch Security Systems...

  • Page 23: 屏显菜单

    声音菜单 , 页面 25。 调节相关声音设置。 参见 Sound （声音） 调节相关屏幕显示设置。 参见 Screen （屏幕）菜单 , 页面 27。 Screen （屏幕） 设置菜单 , 页面 30 重置工厂默认设置和调节整体监视器设置。 参见 Settings （设置） 注：某些屏显菜单功能可能不可用，具体情况取决于检测到的输入源。 图片菜单 使用控制面板或遥控器上的 MENU（菜单）按钮来访问 Picture（画面）菜单。 图 6.2: Picture（画面）菜单 Bosch Security Systems User Manual 2013.07 | v1.0 | F.01U.286.147...
  • Page 24 Custom（自定义）（此处的选项为：Red（红）、Green（绿）和 Blue （蓝）） 减少不同媒体播放器导致的电子图像噪音。 Noise reduction （降噪） 通过检测画面内容和应用反向 3-2 或 2-2 下拉进程，自动优化屏幕显示。 画面 Film mode（电影 模式） 将更加清晰和自然。 注： 当显示双画面 (PAP) 时，此功能不可用。 视输入信号而定，此功能可能无法正常工作。 重置“画面”菜单中的所有设置。 Reset（重置） 请参阅 – （屏幕）菜单 , 页面 27 Screen 2013.07 | v1.0 | F.01U.286.147 User Manual Bosch Security Systems...

  • Page 25: 声音菜单

    定义 调节来自扬声器的声音输出： Sound mode （声音模式） Dynamic（动态）：增强高音和低音 Standard（标准）：单调的设置 Custom（自定义）：重新调用自定义设置 调节高音 Treble（高 音） 调节低音 Bass（低 音） 调节平衡 Balance（平 衡） 打开或关闭环绕声模式 Surround （环绕声） 设置音频输出源： Speaker（扬 声器） Line-Out（线路输出）：选择来自连接器面板上的音频输出 (R/L) 的音频输出源 External（外部）：选择来自连接器面板上的扬声器 (R/L) 的音频输出源 Internal（内部）：选择来自内部扬声器的音频输出源 Bosch Security Systems User Manual 2013.07 | v1.0 | F.01U.286.147...
  • Page 26 | 浏览监视器 High Performance HD LED Monitor 选择音频输入源： Audio Source（音 Audio1（音频 1）连接器 频源） Audio2（音频 2）连接器 HDMI 1 连接器 HDMI 2 连接器 DisplayPort（显示端口）连接器 重置 重置 Sound（声音）菜单中的所有设置 2013.07 | v1.0 | F.01U.286.147 User Manual Bosch Security Systems...

  • Page 27: Screen（屏幕）菜单

    可用性 , 页面 29 了解有关 支持的组合的详细信息。 在 PAP 模式下，仅提供来自活动画面的声音。 Display wall（显示幕 H. Monitors/V. Monitors（水平监视器/垂直监视器）：设置在水平/垂直 墙） 方向使用的显示屏的数量。 H. Position/V. Position（水平位置/垂直位置）：设置显示幕墙矩阵的水 平位置/垂直位置。 Frame Comp.（帧补偿）：调节显示屏边缘附近的图像，以便在显示幕墙 上获得最佳演示。 LED：打开或关闭显示屏上的电源指示灯。 Power On Delay（开机延迟）：选择启用或禁用打开屏幕矩阵的顺序。 如果已启用，显示屏将最多延迟 10 秒钟才开启 Bosch Security Systems User Manual 2013.07 | v1.0 | F.01U.286.147...
  • Page 28 4:3：以 4:3 纵横比显示所有画面源。 Full 1（全屏 1）：在垂直方向放大画面以填充屏幕，保留相同的纵横比。 黑色框可能出现在画面周围。 Full 2（全屏 2）：放大画面以填充屏幕。 Real（真实）：以原始的点数量显示画面。 对于视频信号输入： 对于 PC 信号输入： Adjust screen（调节屏 Auto Adjustment（自动调节）：自动使屏幕与显卡同步。 幕） Phase（相位）：调节监视器的相位。 Clock Frequency（时钟频率）：调节监视器的时钟频率。 H. Position（水平位置）：调节监视器的水平位置。 V. Position（垂直位置）：调节监视器的垂直位置。 选择 On（开）以冻结显示的图像。 Freeze（冻结） 2013.07 | v1.0 | F.01U.286.147 User Manual Bosch Security Systems...

  • Page 29: Pap 可用性

    浏览监视器 | zh-CHS High Performance HD LED Monitor PAP 可用性 6.6.1 下表汇总了适用于 PIP 功能的输入源组合的可用性。 （“+”表示接受的组合，空白单元格表示组合无 效）。 主画面输入源 显示端口 S-Video YPbPr HDMI 子画面 S-Video YPbPr HDMI 显示端口 Bosch Security Systems User Manual 2013.07 | v1.0 | F.01U.286.147...

  • Page 30: 设置菜单

    Date and Time（日期和时间）：在使用 Schedule（时间表）功能之前，为 表） 监视器的内部时钟设置当前日期和时间。 Clock Display（时钟显示）：设置是否显示已设置的当前时间。 Input（输入）：设置在下次自动打开显示屏时要显示的输入源。 On/Off Timer（开/关计时器）：设置打开或关闭显示屏的时间。 注： 在设置开/关计时器之前，设置当前时间。 当时间表设置重叠时，每天设置的优先级高于其他每周设置。 设置显示屏以便在没有检测到信号时进入省电模式（另请参见 电源管理 , 页面 Power Save（省 电） 33）。 Low（低）：所有信号源均可进入省电模式和唤醒显示屏。 High（高）：所有信号源均可以进入省电模式，但只有 VGA 信号可以唤醒显 示屏，或您必须在连接其他来源时按下电源按钮以唤醒显示屏。 Off（关）：如果未检测到信号源，则背光将保持亮起状态。 注： 串行可使任何模式退出省电状态。 LAN 可使 Low（低）模式退出省电状态。 2013.07 | v1.0 | F.01U.286.147 User Manual Bosch Security Systems...
  • Page 31 计时将在屏幕上显示当前输入源和分辨率。 选择 Off（关）以便仅在按下遥 控器上的 INFO（信息）按钮时才在屏幕上显示信息框。 Adaptive Contrast（自适应对比度）：打开或关闭自适应对比度功能。 此 功能为黑暗场景增强图像对比度。 （如果 Ambient Light Sensor（环境光传 感器）功能已设置为 On（开），则此功能不可用 – 请参见下面）。 Ambient Light Sensor（环境光传感器）：如果您打开此项，图像亮度将在 环境光照明条件改变时自动进行调节。 IR Out（红外输出）：如下所示，通过一个红外遥控器操作多个监视器： – 选择 IR-Out（红外输出）> On（开）。 – 将遥控器对着其红外输出端口已连接到第二个显示屏的红外输入端口的 第一个显示屏（第二个显示屏的红外输出端口连接到第三个显示屏的红 外输入端口等）。 Bosch Security Systems User Manual 2013.07 | v1.0 | F.01U.286.147...
  • Page 32 | 浏览监视器 High Performance HD LED Monitor 显示下列监视器信息： Information（信 息） – 日期 – 机型名称 – 序列号 – 工作时间 – 软件版本 – LAN 版本 – IP 地址 使所有设置恢复工厂默认值 All Reset（全部重 置） 2013.07 | v1.0 | F.01U.286.147 User Manual Bosch Security Systems...

  • Page 33: 电源管理

    电源管理 | zh-CHS High Performance HD LED Monitor 电源管理 监视器配备了电源管理系统，可在收到来自“显示电源管理信号”(DPMS) 显卡发出的 DPMS 后“关闭”。 DPMS 兼容型显卡并不通过发送水平、垂直或同步信号来执行此信号传输。 监视器通过识别信号系统的三 (3) 个模式，然后自动进入相应的模式。 请参阅 – 后面板分解视图 , 页面 11 Bosch Security Systems User Manual 2013.07 | v1.0 | F.01U.286.147...

  • Page 34: 故障排除

    1280 x 960 (60Hz) – 1280 x 1024 (60Hz) – 1366 x 768 (60Hz) – 1600 x 1200 (60Hz) – 1920 x 1080 (60Hz) 请参阅 – （屏幕）菜单 , 页面 27 Screen 2013.07 | v1.0 | F.01U.286.147 User Manual Bosch Security Systems...
  • Page 35 能发生染污和褪色。 如果 LCD 平板监视器的表面（偏光片）脏污或染污，请按以下步骤用脱脂棉或柔 软无毛棉布擦除残留物： 关闭监视器并断开电源。 切勿直接在屏幕上喷洒任何液体。 用水蘸湿干净的无毛棉布（使用纸巾或不干净的棉布会划伤屏 幕）。 从上至下轻轻擦拭屏幕。 小心不要用力按压以免损坏屏幕。 为了避免出现条纹现象，用另一块干净的无毛干棉布再擦一遍屏幕。 注解! 如果用水不能清除污渍，可从办公用品商店购买适用于 LCD 平板的中性清洁剂，然后进行擦拭。 不要使用以下任何一种清洁剂： – 酮类材料 – 无水酒精 – 乙醛 – 甲苯 – 氯甲烷 – 氨水 使用这些材料可能发生化学反应，导致偏水片永久性损坏。 Bosch Security Systems User Manual 2013.07 | v1.0 | F.01U.286.147...

  • Page 36: 技术数据

    3500:1（典型） 视角 水平/垂直：178°（典型值） 视频输入 复合视频 (CVBS) 1.0 Vp-p (0.5–1.5 Vp-p)，通过无源环通操作从 75 欧姆非均衡端接自动切换 至 Hi-Z Y/C（S 视频） 0.7 Vp-p（Y 信号），0.3 Vp-p（C 信号），75 欧姆端接 分量 Y、Pb、Pr 数字输入 DVI D（1 个）和 HDMI（2 个） 2013.07 | v1.0 | F.01U.286.147 User Manual Bosch Security Systems...
  • Page 37 576i (50 Hz) 576p (50 Hz) 720p (25/3050/60 Hz) 1080i (50/60 Hz) 1080p (24/25/30/50/60 Hz) 1080p (24/25 Psf) 控制 输入 后控制面板 按钮 遥控器 按钮 视频源 选择：分量视频、S 视频、VGA、HDMI、DVI-D 菜单 选择屏显 (OSD) 菜单、上移光标、下移光标/自动调节、左移光标、 右移光标 Bosch Security Systems User Manual 2013.07 | v1.0 | F.01U.286.147...
  • Page 38 安装 与标准支架兼容的墙壁安装（可选） 桌面安装（可选） VESA 安装合规性 400 x 400 毫米（15.7 x 15.7 英寸） 尺寸（宽 x 高 x 厚） 监视器 1023.68 x 578.27 x 111.8 毫米 （40.30 x 22.77 x 4.4 英寸） 2013.07 | v1.0 | F.01U.286.147 User Manual Bosch Security Systems...
  • Page 39 （46.85 x 30.08 x 11.42 英寸） 重量 监视器重量 25 千克（55.12 磅） 装运重量 30 千克（66.14 磅） 环境 操作温度 0°C 至 +50°C（32°F 至 122°F） 存储温度 0°C 至 +50°C（32°F 至 122°F） 湿度 0% 至 90% 相对湿度 Bosch Security Systems User Manual 2013.07 | v1.0 | F.01U.286.147...
  • Page 42 Bosch Security Systems B.V. Torenallee 49 5617 BA Eindhoven The Netherlands www.boschsecurity.com © Bosch Security Systems B.V., 2013...
