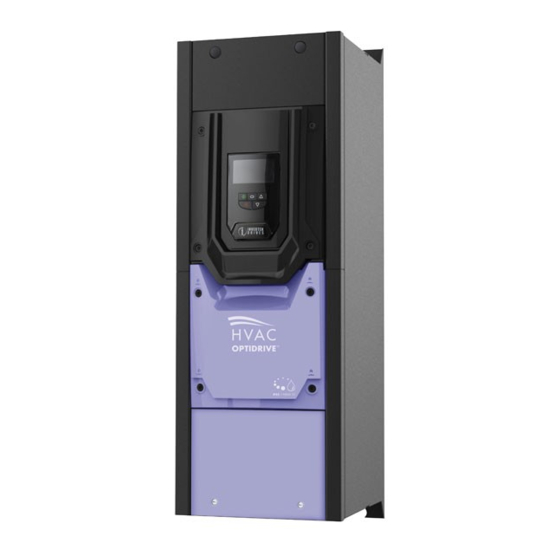

Invertek Drives Optidrive HVAC Series User Manual

Ac variable speed drive 0.75kw-160kw/1hp-250hp
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual











Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Optidrive HVAC Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Invertek Drives Optidrive HVAC Series

Summary of Contents for Invertek Drives Optidrive HVAC Series

  • Page 1                    ...
  • Page 2 Optidrive ODV‐2 User Guide Revision 1.00    Optidrive HVAC Start Up Guide    OPTIDRIVE HVAC (Frame Sizes 4 to 7).      Mechanical Mounting      Information can be found on page 9,    section 3.5.           HVAC Display                        (Status, Diagnostics, and Programming)        Keypad Operation can be found on    page 13, section 5.1           ...
  • Page 3 Optidrive ODV‐2 User Guide Revision 1.00  Optidrive HVAC Start Up Guide  OPTIDRIVE HVAC (Frame Sizes 2 and 3).  Mechanical Mounting    Information can be found on page 8,  section 3.4. HVAC Display    (Status, Diagnostics, and Programming)  Applies to Switched version only    Keypad Operation can be found on  In‐built Controls:  page 13, section 5.1.   Potentiometer (Frequency control)    Forward/Off/Reverse Selector  Power On / Off  Control Terminal  Configuration based on factory settings  Safe Torque Off (STO)  Link the terminals as shown above  through the emergency stop circuit  contacts    Applies to non‐switched version only  Fuses or MCB  Run / Stop    10K Pot  Check Drive  Close the switch to run (enable)  Rating info on  Open the switch to stop  page 31,  section 11.4.   Motor Cable Sizes  Check the rating information on page  31, section 11.4.   PE         L1    L2    L3        ...
  • Page 4 Optidrive ODV‐2 User Guide Revision 1.00  Declaration of Conformity:  Invertek Drives Ltd hereby states that the Optidrive ODP‐2 product range conforms to the relevant safety provisions of  the Low Voltage  Directive 2006/95/EC and the EMC Directive 2004/108/EC and has been designed and manufactured in accordance with the following  harmonised European standards:    EN 61800‐5‐1: 2003  Adjustable speed electrical power drive systems. Safety requirements. Electrical, thermal and energy.  EN 61800‐3 2  Ed: 2004  Adjustable speed electrical power drive systems. EMC requirements and specific test methods  EN 55011: 2007  Limits and Methods of measurement of radio disturbance characteristics of industrial, scientific and  medical (ISM) radio‐frequency equipment (EMC)  EN60529 : 1992  Specifications for degrees of protection provided by enclosures  Electromagnetic Compatibility  All Optidrives are designed with high standards of EMC in mind. All versions suitable for operation on Single Phase 230 volt and Three Phase  400 volt supplies and intended for use within the European Union are fitted with an internal EMC filter. This EMC filter is designed to reduce  the conducted emissions back into the supply via the power cables for compliance with harmonised European standards.  It is the responsibility of the installer to ensure that the equipment or system into which the product is incorporated complies with the EMC  legislation of the country of use. Within the European Union, equipment into which this product is incorporated must comply with the EMC  Directive 2004/108/EC. When using an Optidrive with an internal or optional external filter, compliance with the following EMC Categories, as  defined by EN61800‐3:2004 can be achieved:    Drive Type / Rating  EMC Category  Cat C1  Cat C2  Cat C3  1 Phase, 230 Volt Input  No additional filtering required  ODV‐2‐x2xxx‐xxBxx  Use shielded motor cable    3 Phase, 400 Volt Input  Use External Filter OD‐Fx34x  No additional filtering required  ODV‐2‐x4xxx‐xxAxx  Use screened motor cable  For motor cable lengths greater than 100m, an output dv / dt filter must be used, please refer to the Invertek Stock Drives ...

  • Page 5: Table Of Contents

    Optidrive ODV‐2 User Guide Revision 1.00  1.  Introduction  .................................. 6      1.1. Important safety information  ...................................... 6 2.  General Information and Ratings ............................. 7      2.1. Drive model numbers  ........................................ 7     2.2. Identifying the Drive by Model Number  ................................... 7 3.  Mechanical Installation  .............................. 8      3.1. General  ............................................. 8     3.2. Before Installation  .......................................... 8  ...

  • Page 6: Introduction

    Optidrive ODV‐2 User Guide Revision 1.00  1. Introduction  1.1. Important safety information   Please read the IMPORTANT SAFETY INFORMATION below, and all Warning and Caution information elsewhere.  Danger : Indicates a risk of electric shock, which, if not  Danger : Indicates a potentially hazardous situation  avoided, could result in damage to the equipment and  other than electrical, which if not avoided, could result    possible injury or death.  in damage to property.  This variable speed drive product (Optidrive) is intended for professional incorporation into complete equipment or systems as part  of a fixed installation. If installed incorrectly it may present a safety hazard. The Optidrive uses high voltages and currents, carries a  high level of stored electrical energy, and is used to control mechanical plant that may cause injury. Close attention is required to  system design and electrical installation to avoid hazards in either normal operation or in the event of equipment malfunction. Only  qualified electricians are allowed to install and maintain this product.  System design, installation, commissioning and maintenance must be carried out only by personnel who have the necessary  training and experience. They must carefully read this safety information and the instructions in this Guide and follow all  information regarding transport, storage, installation and use of the Optidrive, including the specified environmental limitations.   Do not perform any flash test or voltage withstand test on the Optidrive. Any electrical measurements required should be carried  out with the Optidrive disconnected.    Electric shock hazard! Disconnect and ISOLATE the Optidrive before attempting any work on it. High voltages are present at the  terminals and within the drive for up to 10 minutes after disconnection of the electrical supply. Always ensure by using a suitable  multimeter that no voltage is present on any drive power terminals prior to commencing any work.  Where supply to the drive is through a plug and socket connector, do not disconnect until 10 minutes have elapsed after turning off  the supply.  Ensure correct earthing connections.  The earth cable must be sufficient to carry the maximum supply fault current which normally  will be limited by the fuses or MCB. Suitably rated fuses or MCB should be fitted in the mains supply to the drive, according to any  local legislation or codes.  Do not carry out any work on the drive control cables whilst power is applied to the drive or to the external control circuits.   Within the European Union, all machinery in which this product is used must comply with Directive 98/37/EC, Safety of Machinery.  In particular, the machine manufacturer is responsible for providing a main switch and ensuring the electrical equipment complies  with EN60204‐1.  The level of integrity offered by the Optidrive control input functions (excluding the ‘Safe Torque Free Input’) – for example  stop/start, forward/reverse and maximum speed, is not sufficient for use in safety‐critical applications without independent  channels of protection. All applications where malfunction could cause injury or loss of life must be subject to a risk assessment and  further protection provided where needed.  The driven motor can start at power up if the enable input signal is present. ...

  • Page 7: Identifying The Drive By Model Number

    Optidrive ODV‐2 User Guide Revision 1.00  2. General Information and Ratings  2.1. Drive model numbers  200‐240V ±10% ‐ 1 Phase Input  kW Model  HP Model  Output  Frame  kW  HP  Current (A)  Size  With Filter  With Filter        ODV‐2‐22075‐1KF1N 0.75 ODV‐2‐22010‐1HF1N       ODV‐2‐22150‐1KF1N ODV‐2‐22020‐1HF1N       ODV‐2‐22220‐1KF1N ODV‐2‐22030‐1HF1N 10.5 200‐240V ±10% ‐ 3 Phase Input  kW Model Number  HP Model Number  Output  Frame  kW  HP  With Filter ...

  • Page 8: Mechanical Installation

    Optidrive ODV‐2 User Guide Revision 1.00  3. Mechanical Installation  3.1. General  • The Optidrive should be mounted in a vertical position only on a flat, flame resistant vibration free mounting using the integral holes.  • The Optidrive must be installed in a pollution degree 1 or 2 environment only.  • Do not mount flammable material close to the Optidrive  • Ensure that the minimum cooling air gaps, as detailed in section 3.6 are left clear  • Ensure that the ambient temperature range does not exceed the permissible limits for the Optidrive given in section 11.1  • Provide suitable clean, moisture and contaminant  free cooling air sufficient to fulfil the cooling requirements of the Optidrive  according to section 11.2  3.2. Before Installation  • Carefully Unpack the Optidrive and check for any signs of damage. Notify the shipper immediately if any exist.  • Check the drive rating label to ensure it is of the correct type and power requirements for the application.  • Store the Optidrive in its box until required. Storage should be clean and dry and within the temperature range –40°C to +60°C  3.3. UL Compliant Installation  Note the following for UL‐compliant installation:  • The drive can be operated within an ambient temperature range as stated in section 11.1  • Installation in a pollution degree 2 environmant is permissible  • UL Listed ring terminals / lugs must be used for all bus bar and grounding connections  3.4. Mechanical dimensions and mounting – Frame Sizes 2 & 3       Drive  A ...

  • Page 9: Guidelines For Mounting

    Optidrive ODV‐2 User Guide Revision 1.00  3.5. Mechanical dimensions and mounting – Frame Size 4 ‐ 7             Drive  A  B  C  D  E  F  G  H  I  Size  mm  in  mm  in  mm  in  mm  in  mm  in  mm  in  mm  in  mm  in  mm  in  4  440  17.32  418 ...

  • Page 10: Electrical Installation

    Optidrive ODV‐2 User Guide Revision 1.00  4. Electrical Installation  4.1. Grounding the Drive  This manual is intended as a guide for proper installation. Invertek Drives Ltd cannot assume responsibility for the compliance or  the non‐compliance to any code, national, local or otherwise, for the proper installation of this drive or associated equipment. A    hazard of personal injury and/or equipment damage exists if codes are ignored during installation.  This Optidrive contains high voltage capacitors that take time to discharge after removal of the main supply. Before working on  the drive, ensure isolation of the main supply from line inputs. Wait ten (10) minutes for the capacitors to discharge to safe    voltage levels. Failure to observe this precaution could result in severe bodily injury or loss of life.  Only qualified electrical personnel familiar with the construction and operation of this equipment and the hazards involved  should install, adjust, operate, or service this equipment. Read and understand this manual and other applicable manuals in    their entirety before proceeding. Failure to observe this precaution could result in severe bodily injury or loss of life.  4.1.1. Grounding Guidelines  The ground terminal of each Optidrive should be individually connected DIRECTLY to the site ground bus bar (through the filter if installed).  Optidrive ground connections should not loop from one drive to another, or to, or from any other equipment. Ground loop impedance must  confirm to local industrial safety regulations. To meet UL regulations, UL approved ring crimp terminals should be used for all ground wiring  connections.   The drive Safety Ground must be connected to system ground. Ground impedance must conform to the requirements of national and local  industrial safety regulations and/or electrical codes. The integrity of all ground connections should be checked periodically.  4.1.2. Protective Earth Conductor  The Cross sectional area of the PE Conductor must be at least equal to that of the incoming supply conductor.  4.1.3. Safety Ground    This is the safety ground for the drive that is required by code. One of these points must be connected to adjacent building steel (girder, joist),  a floor ground rod, or bus bar. Grounding points must comply with national and local industrial safety regulations and/or electrical codes.   4.1.4. Motor Ground   The motor ground must be connected to one of the ground terminals on the drive.   4.1.5. Ground Fault Monitoring   As with all inverters, a leakage current to earth can exist. The Optidrive is designed to produce the minimum possible leakage current whilst  complying with worldwide standards. The level of current is affected by motor cable length and type, the effective switching frequency, the  earth connections used and the type of RFI filter installed. If an ELCB (Earth Leakage Circuit Breaker) is to be used, the following conditions ...

  • Page 11: Motor Terminal Box Connections

    Optidrive ODV‐2 User Guide Revision 1.00  • An optional Input Choke is recommended to be installed in the supply line for drives where any of the following conditions occur:‐  The incoming supply impedance is low or the fault level / short circuit current is high  The supply is prone to dips or brown outs  An imbalance exists on the supply (3 phase drives)  The power supply to the drive is via a busbar and brush gear system (typically overhead Cranes).  • In all other installations, an input choke is recommended to ensure protection of the drive against power supply faults. Part numbers  are shown in the table.  • Optidrive HVAC models in frame sizes 4 to 7 are factory fitted with an Input choke as standard.    Supply  Frame Size  AC Input Inductor  230 Volt  2  OD‐IL221‐IN‐I55  1 Phase  230 / 400 Volt  2  OD‐IL‐263‐IN‐I55  3 Phase  3  OD‐IL‐363‐IN‐I55   (1) : Not for use on 400V, 7.5kW, FS3 units  4.4. Drive and Motor Connection  • The motor should be connected to the Optidrive U, V, and W terminals using a suitable 3 or 4 core cable. Where a 3 core cable is  utilised, with the shield operating as an earth conductor, the shield must have a cross sectional area at least equal to the phase  conductors when they are made from the same material. Where a 4 core cable is utilised, the earth conductor must be of at least  equal cross sectional area and manufactured from the same material as the phase conductors.  • The motor earth must be connected to one of the Optidrive earth terminals.  • For compliance with the European EMC directive, a suitable screened (shielded) cable should be used. Braided or twisted type  screened cable where the screen covers at least 85% of the cable surface area, designed with low impedance to HF signals are  recommended as a minimum. Installation within a suitable steel or copper tube is generally also acceptable. ...

  • Page 12: Control Terminal Wiring

    Optidrive ODV‐2 User Guide Revision 1.00  4.6. Control Terminal Wiring  • All analog signal cables should be suitably shielded. Twisted pair cables are recommended.  • Power and Control Signal cables should be routed separately where possible, and must not be routed parallel to each other  •   Signal levels of different voltages e.g. 24 Volt DC and 110 Volt AC, should not be routed in the same cable. •   Maximum control terminal tightening torque is 0.5Nm 4.7. Control Terminals Connection Diagram  Control Terminal Designations and Default Function Assignments  +24 Volt Control Circuit Supply  Programmable Relay Output or external 24 Volt Power Supply    Drive Healthy  Stop / Run (Enable)    Analog Ref / Preset Speed 1    Remote Control / Local Control      Programmable Relay Output       Drive Running  Programmable Analog Inputs  Programmable Analog Output       Output Speed     ...

  • Page 13: Managing The Keypad

    Optidrive ODV‐2 User Guide Revision 1.00  5. Managing the Keypad  The drive is configured and its operation monitored via the built in keypad and OLED display.  5.1. Keypad Layout and Function  OLED Display  Main Displayed Parameter    Control Keypad  Shows which of the selectable    Provides access to the drive parameters,  parameters is currently being shown on    and also allows control of the drive  the main display, e.g. Motor Speed,    when Hand operation is selected.  Motor Current etc.          Navigate Button  Operating Information    Used to display real‐time information, to  Provides a real time  display of key    access and exit parameter edit mode  operating information, e.g. output    and to store parameter changes  current and power          Up Button  Start Button ...

  • Page 14: Resetting Parameters To Factory Default Settings

    Optidrive ODV‐2 User Guide Revision 1.00  5.4. Resetting Parameters to Factory Default Settings          Hold down the Up, Down, Start and  The display shows P‐Def. Drive is  Stop keys for >2s  returned to factory settings. Press  the Stop key  Note: Parameters cannot be defaulted whilst P2‐39=1 (parameter set locked).    5.5. Resetting Parameters to User Default Settings  The current parameter settings of the drive can be stored internally within the drive as the standard default settings. This does not affect the  procedure for returning the drive to factory default settings as described above.  P6‐29 (Save user parameters as default) can be enabled (set to 1) to invoke a parameter save of the current parameter values as the standard  defaults for the drive. Parameter menu group 6 can only be accessed with advanced security level access (Default P1‐14=201).      Hold down the Up, Down, and Stop  The display shows P‐Def. Drive is  keys for >2s  returned to User Standard settings.  Press the Stop key  Note: Parameters cannot be defaulted whilst P2‐39=1 (parameter set locked).        14  www.invertek.co.uk ...

  • Page 15: Changing The Language On The Oled Display

    Optidrive ODV‐2 User Guide Revision 1.00  5.6. Changing the Language on the OLED Display        Hold down the Start, Navigate, and  Use the Up and Down arrows to  Up keys for >1s  select a language. Press the  Navigate button to select.    5.7. Selecting between Hand and Auto Control  A = Auto  H = Hand                          The active control source is shown on the  Hand mode permits drive control directly  OLED display.  from the drive keypad.  Use the Hand and Auto buttons on the  Auto mode control source is configured  keypad to switch between control sources  with Parameter P1‐12 (Control Mode)    6. Commissioning  6.1. General  The following guidlines apply to all applications ...
  • Page 16 Optidrive ODV‐2 User Guide Revision 1.00  6.1.2. Minimum and Maximum Frequencies / Speeds  Optidrive HVAC units are factory set to operate the motor from zero up to base speed (50 or 60Hz output). In general, this operating range is  suitable for a wide range of requirements, however in some cases it may be desired to adjust these limits, e.g where the maximum speed of a  fan or pump may provide excessive flow, or where operation below a certain speed is never required. In this case, the following parameters  can be adjusted to suit the application :‐  P1‐01 Maximum Frequency. In general this should match the motor rated frequency. If operation above this frequency is desired,  confirmation from the motor manufacturer, and the manufacturer of any connected fan or pump should be sought that this is permissable,  and will not cause damage to the equipment.  P1‐02 Minimum Frequency. A suitable minimum can be set to prevent the motor operating at low speed, which may cause the motor to  overheat. In some applications, such as a pump circulating water through a boiler, it may be necessary to set a speed to ensure the boiler does  not run dry during operation.        16  www.invertek.co.uk ...

  • Page 17: Parameters

    Optidrive ODV‐2 User Guide Revision 1.00  7. Parameters  7.1. Parameter Set Overview  The Optidrive HVAC Parameter set consists of 9 groups as follows:  • Group 1 – Basic Parameter Set  • Group 2 – Extended Parameter Set  • Group 3 – User PID Control Parameter Set  • Group 4 – Motor Control Parameters  • Group 5 – Field Bus Communications Parameter Set  • Group 6 – Reserved (Advanced Features: See advanced user guide)  • Group 7 – Reserved (Not Available)  • Group 8 – HVAC Specific Functions Parameter Set  • Group 9 –Advanced Drive Control Logic (Advanced Features: See advanced user guide)  • Group 0 –Monitoring and Diagnostic Parameters (Read Only)    When the Optidrive is reset to factory defaults, or is in its factory supplied state, only Group 1 Parameters can be accessed. In order to allow  access to parameters from the higher level groups, P1‐14 must be set to the same value as P2‐40 (Default setting = 101). With this setting,  parameter groups 1 – 5 and group 8 can be accessed, along with the first 39 parameters in Group 0. These parameters are listed in the tables  below.  For advanced parameter access, P1‐14 can be set to the same value as P6‐30 (Default setting = 201) , which allows access to all parameter  groups and ranges. Advanced parameter descriptions are listed in the advanced user guide.    Values given in brackets () are default settings for horsepower rated drive models.    7.2. Parameter Group 1 – Basic Parameters  P1‐01  Maximum Frequency / Speed Limit  Minimum ...
  • Page 18 Optidrive ODV‐2 User Guide Revision 1.00  P1‐10  Motor rated speed  Minimum  0  Maximum  7200  Units  Rpm  Default  0  This parameter can optionally be set to the rated (nameplate) rpm of the motor. When set to the default value of zero, all speed  related parameters are displayed in Hz, and the slip compensation for the motor is disabled. Entering the value from the motor  nameplate enables the slip compensation function, and the Optidrive display will now show motor speed in estimated rpm. All speed  related parameters, such as Minimum and Maximum Speed, Preset Speeds etc will also be displayed in Rpm.  P1‐11  V/F Mode Voltage Boost  Minimum  0.1  Maximum  15 – 30%  Units  %  Default  0.5 – 2.5%  [Drive Dependant] [Drive Dependant] Voltage boost is used to increase the applied motor voltage at low output frequencies, in order to improve low speed and starting  torque. Excessive voltage boost levels may result in increased motor current and temperature, and force ventilation of the motor may  be required.  An automatic setting (Auto) is also possible, whereby the Optidrive will automatically adjust this parameter based on the motor  parameters measured during an auto‐tune (See Parameter P4‐02).  P1‐12  Primary Control Source  Minimum  0  Maximum  5  Units  ‐  Default ...

  • Page 19: Digital Input Functions

    Optidrive ODV‐2 User Guide Revision 1.00  8. Digital Input Functions    8.1. Digital Input Configuration Parameter P1‐13  P1‐13  Local (Hand)  Digital Input 1  Digital Input 2  Digital Input 3 Analog Input 1 Analog Input 2  Notes  *(2)  Control Function  (Terminal 2)  (Terminal 3)  (Terminal 4)  (Terminal 6)  (Terminal 10)  N/A  All functions User defined in Menu 9 or configured through PLC function in OptiTools studio software    0  suite.    O: Normal Operation When Input 3 is Closed: O: Stop  O: Remote Ctrl  *(3)   C: Preset 1 / PI Set‐point  Analog In 1  Analog In 2  Speed Reference =    C: Run / Enable  C: Local Ctrl   ...

  • Page 20: Extended Parameters

    Optidrive ODV‐2 User Guide Revision 1.00  9. Extended Parameters  9.1. Parameter Group 2 ‐ Extended parameters  P2‐01  Preset Speed 1  Minimum  ‐P1‐01  Maximum  P1‐01  Units  Hz / Rpm  Default  5.0  Preset speed 1 is selected by configuring P1‐13 to an option that permits logic selection, by using the user defined logic  configuration parameters in menu 9 (P9‐21 to P9‐23), or selection configured through the drive PLC function using the OptiTools  Studio Suite PC software.  P2‐02  Preset Speed 2  Minimum  ‐P1‐01  Maximum  P1‐01  Units  Hz / Rpm  Default  10.0  Preset speed 2 is selected by configuring P1‐13 to an option that permits logic selection, by using the user defined logic  configuration parameters in menu 9 (P9‐21to P9‐23), or selection configured through the drive PLC function using the OptiTools  Studio Suite PC software.  P2‐03  Preset Speed 3  Minimum  ‐P1‐01  Maximum  P1‐01  Units  Hz / Rpm  Default  25.0 ...
  • Page 21 Optidrive ODV‐2 User Guide Revision 1.00  P2‐11  Analog Output 1 (Terminal 8) Function Select  Minimum  0  Maximum  11  Units  ‐  Default  8  Digital Output Mode. Logic 1 = +24V DC   0 : Drive Enabled (Running). Logic 1 when the Optidrive is enabled (Running)  1:  Drive Healthy. Logic 1 When no Fault condition exists on the drive  2 : At Target Frequency (Speed). Logic 1 when the output frequency matches the set‐point frequency  3 : Output Frequency > 0.0. Logic 1 when the motor runs above zero speed  4 : Output Frequency >= Limit. Logic 1 when the motor speed exceeds the adjustable limit  5 : Output Current >= Limit. Logic 1 when the motor current exceeds the adjustable limit  6 : Reserved. No Function  7 : Analog Input 2 Signal Level >= Limit. Logic 1 when the signal applied to the Analog Input 2 exceeds the adjustable limit  Analog Output Mode (Format set in P2‐12)  8 : Output Frequency (Motor Speed). 0 to P‐01  9 : Output (Motor) Current. 0 to 200% of P1‐08  10 : Reserved. No Function  11 : Output (Motor) Power. 0 to 150% of drive rated power  Note:  When using settings 4 – 7, parameters P2‐16 and P2‐17 are used to control the output behaviour. The output will switch to Logic 1    when the selected signal exceeds the value programmed in P2‐16, and return to Logic 0 when the signal falls below the value  programmed in P2‐17.  P2‐12  Analog Output 1 (Terminal 8) Format  U 0-10 Minimum  ‐  Maximum  ‐  Units  ‐  Default ...
  • Page 22 Optidrive ODV‐2 User Guide Revision 1.00  P2‐15  User Relay 1 Output (Terminals 14, 15 & 16) Function select  Minimum  0  Maximum  7  Units  ‐  Default  1  Selects the function assigned to Relay Output 1. The relay has normally open and normally closed contacts. Logic 1 indicates the  relay is active, and therefore the normally open contact is closed (terminals 14 and 15 will be linked together) and the normally  closed contact is opened (terminals 14 and 16 will no longer be connected together).  0 : Drive Enabled (Running). Logic 1 when the motor is enabled  1 : Drive Healthy. Logic 1 when power is applied to the drive and no fault exists  2 : At Target Frequency (Speed). Logic 1 when the output frequency matches the set‐point frequency  3 : Output Frequency > 0.0 Hz. Logic 1 when the drive output frequency to the motor is exceeds 0.0Hz  4 : Output Frequency >= Limit. Logic 1 when the motor speed exceeds the adjustable limit  5 : Output Current >= Limit. Logic 1 when the motor current exceeds the adjustable limit  6 : Reserved. No Function  7 : Analog Input 2 Signal Level >= Limit. Logic 1 when the signal applied to the Analog Input 2 exceeds the adjustable limit  8 : Reserved. No Function  9 : Fire Mode Active. Logic 1 when the drive in running in Fire Mode (Fire Mode input is active).  10 : Maintenance Due. Logic 1 when Maintenance Timer expires indicating that Maintenance is now due.  11 : Drive Available. Logic 1 when drive is in Auto‐mode, no trips are present, and the safety circuit is enabled indicating that drive  is ready for automatic control.  Note:  When using settings 4 – 7, parameters P2‐16 and P2‐17 are used to control the output behaviour. The output will switch to Logic 1    when the selected signal exceeds the value programmed in P2‐16, and return to Logic 0 when the signal falls below the value  programmed in P2‐17.  P2‐16  Adjustable Threshold 1 Upper Limit (Analog Output 1 / Relay Output 1)  Minimum  P2‐17  Maximum  200  Units  %  Default ...
  • Page 23 Optidrive ODV‐2 User Guide Revision 1.00  P2‐24  Effective switching frequency  Minimum  4kHz  Maximum  [Drive  Units  kHz  Default  [Drive  Dependant] Dependant] Effective power stage switching frequency. Higher frequencies reduce audible noise from the motor, and improve the output  current waveform, at the expense of increased drive losses.  Note: De‐rating of the drive output current may be required when increasing P2‐24 beyond the minimum setting.  P2‐25  Fast Deceleration Ramp Time  Minimum  0.0  Maximum  30.0  Units  Seconds  Default  0.0  This parameter allows an alternative deceleration ramp down time to be programmed into the Optidrive.  Fast Deceleration ramp is selected Automatically in the case of a mains power loss if P2‐38 = 2.  When ramp rate in P2‐25 is set to 0.0, the drive will coast to stop.  Fast deceleration ramp can also be selected using the user defined logic configuration parameters in menu 9 (P9‐02), or selection  configured through the drive PLC function using the OptiTools Studio Suite PC software.  P2‐26  Spin Start Enable  Minimum  0  Maximum  1  Units  ‐  Default  1 ...
  • Page 24 Optidrive ODV‐2 User Guide Revision 1.00  P2‐34  Analog Input 2 scaling  Minimum  0.0  Maximum  500.0  Units  %  Default  100.0  P2‐34 is used to scale the analog input prior to being applied as a reference to the drive. For example, if P2‐34 is set for 0 – 10V, and  the scaling factor is set to 200.0%, a 5 volt input will result in the drive running at maximum speed (P1‐01)  P2‐35  Analog Input 2 Offset  Minimum  ‐500.0  Maximum  500.0  Units  %  Default  0.0  P2‐35 defines an offset for the analog input, as a percentage of the full range of the input. A positive offset is deducted from the  incoming analog signal and a negative offset is added to the signal. For example, if P2‐33 is set for 0 – 10V, and the analog offset is  set to 10.0%, then 1 volt (10% of 10V) will be deducted from the incoming analog reference prior to it being applied.  P2‐36  Start Mode Select / Automatic Restart  Auto-0 Minimum  ‐  Maximum  ‐  Units  ‐  Default  Defines the behaviour of the drive relating to the enable digital input and also configures the Automatic Restart function.  Edge-r : Following Power on or reset, the drive will not start if Digital Input 1 remains closed. The Input must be closed after a  power on or reset to start the drive.  Auto-0 : Following a Power On or Reset, the drive will automatically start if Digital Input 1 is closed.  Auto-1 to Auto-5 : Following a trip, the drive will make up to 5 attempts to restart at 20 second intervals. The drive must be ...

  • Page 25: Parameter Group 3 - Pid Control

    Optidrive ODV‐2 User Guide Revision 1.00  9.2. Parameter Group 3 – PID Control  P3‐01  PID Proportional Gain  Minimum  0.1  Maximum  30.0  Units  ‐  Default  1.0  PID Controller Proportional Gain. Instantaneous error between the feedback and the set‐point in the PID controller is multiplied by  P3‐01 to produce the output from the PID controller. Higher values of proportional gain produce a larger change in the drive output  frequency in response to changes in the PID set‐point or feedback signals. Too high a value can cause instability  P3‐02  PID Integral Time Constant  Minimum  0.0  Maximum  30.0  Units  Seconds  Default  1.0  PID Controller Integral Time. Accumulated error in the PID control. Uses accumulated errors between set‐point and feedback signals  to influence the output from the PID controller. P3‐02 is the time constant for accumulating error. Larger values provide a more  damped response. Lower values result is a faster system response but may result in instability.  P3‐03  PID Differential Time Constant  Minimum  0.00  Maximum  1.00  Units  Seconds  Default  0.0  PID Differential Time Constant. The Differential time constant references the rate of change of the feedback signal over time and  works to slow the rate of change of the PID controller, particularly as it approached the set‐point. Setting a shorter time will ...

  • Page 26: Parameter Group 4 - High Performance Motor Control

    Optidrive ODV‐2 User Guide Revision 1.00  P3‐14  Standby Active Speed  Minimum  0.0  Maximum  P1‐01  Units  Hz / Rpm  Default  0  Determines the level at which the drive will enter into standby mode. P2‐27 must be set with a value (time) for standby function to  be active. Drive enters standby mode if motor speed remains below the level set in P3‐14 for the time period set in P2‐27.  P3‐15   User PID Digital Reference  Minimum  0.0  Maximum  100.0  Units  %  Default  0.0  When P3‐05 = 0, and the 2  digital reference is selected (see Digital Input Functions – Section 8.1) this parameter sets the preset  digital reference (set‐point) used for the PID Controller    9.3. Parameter Group 4 – High Performance Motor Control  Incorrect adjustment of parameters in menu group 4 can cause unexpected behaviour of the motor and any connected  machinery. It is recommended that these parameters are only adjusted by experienced users.    P4‐02  Motor Parameter Auto‐tune Enable  Minimum  0  Maximum  1  Units  ‐  Default ...

  • Page 27: Parameter Group 8 - Hvac Function Specific Parameters

    Optidrive ODV‐2 User Guide Revision 1.00  9.7. Parameter Group 8 – HVAC Function Specific Parameters  P8‐01  Stir Function Interval Timer  Minimum  0  Maximum  6000  Units  mins  Default  0  Period of inactivity (drive is standby mode) that will trigger the drive stir function.  P8‐02  Stir Activity Timer  Minimum  1  Maximum  6000  Units  Secs  Default  10  Set the time period that the stir function will be active once triggered (excludes time for deceleration to stop)  Note:  For full detail of Stir function configuration see section 13.6, Pump Stir Function, or contact your local Invertek distributor  P8‐03  Pump Clean Function Configuration  Minimum  0  Maximum  3  Units  ‐  Default  0  This parameter configures the drive conditions that will cause activation of the automatic pump clean function.  0 = Disabled  1 = Active on Start up Only. The pump cleaning function operates every time the pump is started.  2 = Active on start up and over‐torque detection. The pump cleaning function operates every time the pump is started, and also ...

  • Page 28: Parameter Group 9 - Advance Drive Control Logic Configuration

    Optidrive ODV‐2 User Guide Revision 1.00  P8‐11  Bypass Mode on Fault (Enable)  Minimum  0  Maximum  1  Units  ‐  Default  0  Parameter configures the drive to switch to bypass mode automatically should a trip occur on the drive. When enabled the drive  standard relays 1 and 2 are dedicated to bypass control and cannot be assigned other functions.  0 = Disabled  1 = Enabled  P8‐12  Bypass mode of Fire Enable  Minimum  0  Maximum  1  Units  ‐  Default  Parameter configures the drive to switch to bypass mode automatically should an input to the drive be configured for Fire Mode  operation and that input becomes active. When enabled the drive standard relays 1 and 2 are dedicated to bypass control and  cannot be assigned other functions.  0 = Disabled  1 = Enabled  P8‐13  Bypass Contactor Changeover Time  Minimum  0  Maximum  30  Units  Secs  Default  2  Parameter active when Bypass function is enabled. Parameter P8‐05 sets a time delay or changeover time between the switching  of the drive relays controlling the bypass circuitry. ...

  • Page 29: Parameter Group 0 - Monitoring Parameters (Read Only)

    Optidrive ODV‐2 User Guide Revision 1.00  9.9. Parameter Group 0 – Monitoring Parameters (Read Only)  P0‐01  Analog Input 1 Applied Signal Level  Minimum  ‐100.0  Maximum  100.0  Units  %  Default  ‐  Displays the signal level applied to analog input 1 (Terminal 6) after scaling and offsets have been applied.  P0‐02  Analog Input 2 Applied Signal Level  Minimum  0.0  Maximum  100.0  Units  %  Default  ‐  Displays the signal level applied to analog input 2 (Terminal 10) after scaling and offsets have been applied.  P0‐03  Digital Input Status  Minimum  00000  Maximum  11111  Units  Binary  Default  ‐  Displays the status of the drive inputs, including the extended I/O module (if fitted).   Entry: 00000 ... 11111. Drive digital Input status. MSB represents digital input 1 / LSB representing digital input 5.   Entry: E 000 ... E 111. Drive Extended (option) Input status. MSB represents digital input 6 / LSB representing digital input 8.  P0‐04  Pre Ramp Speed Controller Reference  Minimum ...
  • Page 30 Optidrive ODV‐2 User Guide Revision 1.00  P0‐24  Operating Time Accumulated With Ambient Temperature Above 80°C  Minimum  0  Maximum  ‐  Units  HH:MM:SS  Default  ‐  Two entry display: First display shows hours. Second display shows minutes and seconds  Displays the amount of time in hours and minutes that the Optidrive has operated for during its lifetime with an ambient  temperature in excess of 80°C. This parameter is used by the Optidrive for various internal protection and monitoring functions.  P0‐25  Rotor Speed (Estimated)  Minimum  ‐  Maximum  ‐  Units  Hz  Default  ‐  Displays the estimated rotor speed of the motor.  P0‐26  Energy Consumption kWh Meter  Minimum  0  Maximum  999.9  Units  kWh  Default  ‐  Two entry display: First display shows user resettable meter (reset with P6‐23). Second display shows none resettable value.  Displays the amount of energy consumed by the drive in kWh. When the value reaches 1000, it is reset back to 0.0, and the value of  P0‐27 (MWh meter) is increased.  P0‐27  Energy Consumption MWh Meter  Minimum ...
  • Page 31 Optidrive ODV‐2 User Guide Revision 1.00  P0‐38  Heatsink Temperature Log (30s)  Minimum  ‐  Maximum  ‐  Units  ‐  Default  ‐  Diagnostic log for heatsink temperature. Values logged every 30S with 8 samples total. Logging suspended on drive trip.  P0‐39  Ambient Temperature Log (30s)  Minimum  ‐  Maximum  ‐  Units  ‐  Default  ‐  Diagnostic log for drive ambient temperature. Values logged every 30S with 8 samples total. Logging suspended on drive trip.  P0‐40  Motor Current Log (256ms)  Minimum  ‐  Maximum  ‐  Units  ‐  Default  ‐  Diagnostic log for Motor Current. Values logged every 256mS with 8 samples total. Logging suspended on drive trip.  Note:  The above parameters (P0‐36 to P0‐40) are used to store the history of various measured levels within the drive at various regular  time intervals prior to a trip. The values are frozen when a fault occurs and can be used for diagnostic purposes – see section for  further information.  P0‐41  Critical Fault Counter – Over Current  Minimum ...

  • Page 32: Serial Communications

    Optidrive ODV‐2 User Guide Revision 1.00  10. Serial communications  10.1. RS‐485 communications  Optidrive HVAC has an RJ45 connector located within the wiring enclosure of the drive. This connector allows the user to set up a drive  network via a wired connection. The connector contains two independent RS485 connections, one for Invertek’s Optibus Protocol and one for  Modbus RTU / BACnet. Both connections can be used simultaneously.    The electrical signal arrangement of the RJ45 connector is shown as follows:    Not Used  Not Used  0 Volt  Optibus / Remote Keypad / PC Connection ‐  Optibus / Remote Keypad / PC Connection +  +24 Volt Remote Keypad Power Supply  RS 485‐ Modbus RTU / BACnet  RS 485+ Modbus RTU / BACnet      The Optibus data link is used for the Master / Slave function (refer to the Advanced User Guide for further information). Up to 62 slaves can be  connected to one master drive.    The Modbus interface allows connection to a Modbus RTU network as described below.  10.2. Modbus RTU Communications  10.2.1. Modbus Telegram Structure  The Optidrive HVAC2 supports Master / Slave Modbus RTU communications, using the 03 Read Holding Registers and 06 Write Single Holding  Register commands. Many Master devices treat the first Register address as Register 0; therefore it may be necessary to convert the Register  Numbers detail in section 0 by subtracting 1 to obtain the correct Register address. The telegram structure is as follows:‐    Command 03 – Read Holding Registers  Master Telegram  Length    Slave Response  Length  Slave Address  1 ...
  • Page 33 Optidrive ODV‐2 User Guide Revision 1.00  10.2.2. Modbus Control & Monitoring Registers  The following is a list of accessible Modbus Registers available in the Optidrive HVAC.   • Registers 1 and 2 can be used to control the drive providing that Modbus RTU is selected as the primary command source (P1‐12 = 4)  • Register 4 can be used to control the acceleration and deceleration rate of the drive providing that Fieldbus Ramp Control is enabled  (P5‐07 = 1)  • Registers 6 to 24 can be read regardless of the setting of P1‐12  Register  Upper Byte  Lower Byte  Read  Notes  Number  Write  Command Control Word  R/W  Command control word used to control the Optidrive when operating with Modbus  RTU. The Control Word bit functions are as follows :‐  Bit 0 : Run/Stop command. Set to 1 to enable the drive. Set to 0 to stop the drive.    Bit 1 : Fast stop request. Set to 1 to enable drive to stop with 2  deceleration ramp.  Bit 2 : Reset request. Set to 1 in order to reset any active faults or trips on the drive.   This bit must be reset to zero once the fault has been cleared.  Bit 3 : Coast stop request. Set to 1 to issue a coast stop command.    Command Speed Reference  R/W  Set‐point must be sent to the drive in Hz to one decimal place, e.g. 500 = 50.0Hz    Command Torque Reference  R/W  Set‐point must be sent to the drive in % to one decimal place, e.g. 2000 = 200.0%  Command Ramp times  R/W  This register specifies the drive acceleration and deceleration ramp times used when   ...

  • Page 34: Technical Data

    Optidrive ODV‐2 User Guide Revision 1.00  11. Technical Data  11.1. Environmental  Ambient temperature range  Operational  : ‐10 … 40°C            : Max 50°C with derating        Storage    : ‐40 °C … 60 °C  Max altitude for rated operation    : 1000m  Derating above 1000m      : 1% per 100m above 1000m            : Maximum 2000m with UL approval            : Maximum 4000m without UL approval  Relative Humidity     ...
  • Page 35 Optidrive ODV‐2 User Guide Revision 1.00  200 – 240 Volt (+ / ‐ 10%) 3 Phase Input, 3 Phase Output  kW  HP  Frame  Nominal  Fuse  Supply Nominal 110% Motor Size  Input  Or  Cable  Output  Output  Cable  Motor  Current  MCB  Size  Current  Current  Size  Cable  (type B)  60 secs  Length        Amps  Amps  Amps Amps AWG  0.75  1  2  5.7 ...

  • Page 36: Troubleshooting

    Optidrive ODV‐2 User Guide Revision 1.00  12. Troubleshooting  12.1. Fault messages  Fault Code  No.  OLED Message  Description  Corrective Action no-Flt 00  No Fault  No Fault  Displayed in P0‐13 if no faults are recorded in the log  03  Over current trip  Instantaneous over current on  Fault Occurs on Drive Enable drive output.   Check the motor and motor connection cable for phase – phase and phase –    earth short circuits.  Check the load mechanically for a jam, blockage or stalled condition  Ensure the motor nameplate parameters are correctly entered, P1‐07, P1‐ 08, P1‐09.  Reduced the Boost voltage setting in P1‐11  Increase the ramp up time in P1‐03  If the connected motor has a holding brake, ensure the brake is correctly  connected and controlled, and is releasing correctly  I.t-trp 04  Over load trip  Drive has tripped on overload  Check to see when the decimal points are flashing (drive in overload) and  after delivering >100% of  either increase acceleration rate or reduce the load.   value in P1‐08 for a period of  Check motor cable length is within the limit specified for the relevant drive  time.  in section 11.4 ...
  • Page 37 Optidrive ODV‐2 User Guide Revision 1.00  Fault Code  No.  OLED Message  Description  Corrective Action U-Def 20  User Parameter Default  User Parameter Defaults User Parameter default has been loaded. Press the Stop key. Three button  default – see section 5.5  F-Ptc 21  Motor PTC over heat Motor PTC Over Temperature The connected motor PTC device has caused the drive to trip (analog input 2  configured for PTC device).  FaN-F 22  Cooling Fan Fault  Cooling Fan Fault Check and if necessary, replace the drive internal cooling fan O-heat 23  Ambient Temperature  Ambient Temperature too  The measured temperature around the drive is above the operating limit. High  High  Ensure the drive internal cooling fan is operating  Ensure that the required space around the drive as shown in sections 3.6  has been observed, and that the cooling airflow path to and from the drive  is not restricted  Increase the cooling airflow to the drive  Reduce the effective switching frequency setting in parameter P2‐24  Reduce the load on the motor / drive ...

  • Page 38: Hvac Specific Feature Setup (Menu 8)

    Optidrive ODV‐2 User Guide Revision 1.00  13.  HVAC Specific Feature Setup (Menu 8)  The Optidrive HVAC has several features inbuilt into the drive standard operating software that are specific to HVAC applications. The majority  of parameters used in enabling and configuring these functions are contained within menu 8. Section 13 is an explanation of the purpose and  operation of each of these functions and guidelines on how each one is configured.    13.1. Pump Staging – DOL Cascade  Summary:  The  below  illustration  shows  the  use  of  a  Optidrive  HVAC  unit  as  the  controller  in  a  DOL  pump  staging  system.  The  Master  pump  in  this  configuration  is  controlled  from the  output  of  the  Optidrive  HVAC  in  variable speed mode  with direct  relay  control  of  up  to  four  DOL  slave  pumps as shown below. ...

  • Page 39: Pump Staging – Multiple Drive Cascade

    Optidrive ODV‐2 User Guide Revision 1.00  Quick Setup Overview:  • Set Basic parameters P1‐01 to P1‐10. Energy Optimiser P1‐06 must remain disabled.  • Set Parameter P1‐14= 101 to allow access to extended parameters  • In Menu 3, Configure parameters for the PID Control  • If drive relay 2 is used as part of the slave DOL cascade then set P2‐18 = 8  • Set parameter P8‐14=1 to enable the Pump staging – DOL cascade function  • Set the number of DOL slave pumps available in the system (not including Master VFD pump) in P8‐15  • Set Optidrive HVAC operating speed limits used to activate / deactivate DOL slave pumps as follows:  P8‐17: Pump Staging DOL Switch In Speed – Threshold to bring in DOL Slave pump  P8‐18: Pump Staging DOL Switch Out Speed – Threshold to switch out DOL Slave pump  • Set a pump staging settle time (minimum 10 seconds) in P8‐19. The time entered in P8‐19 must be sufficient for the PID feedback  signal from the system output sensor to settle to a steady level.  • If the duty run times between DOL slave pumps are to be balanced then the maximum permissible difference in hours should be  entered in P8‐16.    13.2. Pump Staging – Multiple Drive Cascade  Summary:  The below illustration shows the use of a Optidrive HVAC units as the controllers in a variable speed pump staging system. All pumps in this  configuration are controlled the Optidrive HVAC units in variable speed mode with co‐ordination and communication carried out over the built  in RS485 communications link as shown below.        Drives  can  be  connected  using  the  RJ45  data  cables  and  the  RS485  Data  Cable  Splitter  as  shown  above  up  to  a  maximum  of  5  drives.  Part  numbers are as follows: ...

  • Page 40: Maintenance Interval Set-Up And Reset

    Optidrive ODV‐2 User Guide Revision 1.00  In addition, the value of P8‐15 on the network master, ‘Pump staging DOL pump availability’ must be set with the number of additional drives  available  in  the  system  (slave  drives),  excluding  the  master  (set  to  a  value  other  than  0).  The  master  drive  must  be  set  to  drive  address  1  (default), with the addresses of the slave drives set in sequence to subsequent addresses (2. 3. 4. 5...). Addresses are set within P5‐01.  When  the  system  is  enabled  the  master  drive will  check  the  run  time  clocks  for  all  drives  in  the  network  which  are  stored  and  maintained  within menu 0 of the master drive. The first available drive with the lowest run time is automatically run first. At a predefined level additional ...

  • Page 41: Load Profile Monitoring Function

    Optidrive ODV‐2 User Guide Revision 1.00    The following parameters are used to configure the relay drive outputs to represent Service Due.  Parameter Number  Parameter Description Terminal Value set  P2‐15  Relay output 1 function select 14 / 15 10  P2‐18  Relay output 2 function select 16 / 17 / 18 10    When the maintenance interval has expired and the scheduled service has been completed the service interval timer is reset by setting P6‐25 =  1, Reset Service Indicator. The timer for the next service interval starts from the point at which the previous indication was reset. Advanced  security access is required (default P1‐14 = 201) in order to access the Reset Service Indicator parameter.    Quick Setup Overview:  Maintenance Interval Set‐up  • Set Parameter P1‐14 = 201 to allow access to advanced parameters in menu 6  • Set the number of hours between services in parameter P6‐24, Service Timer Interval (Default 5000).  • If a drive output is required to indicate that maintenance is due then configure the output based on the table above (P2‐15 or P2‐18  = 10).  Maintenance Interval Reset  • Set Parameter P1‐14 = 201 to allow access to advanced parameters in menu 6  • Set parameter P6‐25 = 1, Reset Service Indicator to reset the Maintenance Timer Interval.    13.4. Load Profile Monitoring Function   The  Load  Profile  Monitoring  Function  provides  under  and  over  torque  protection  to  the  driven  load.  Practical  applications  for  the  function  might include Belt Snap detection, Motor Stall detection, Pump Blockage, or Pump Dry Run protection. ...

  • Page 42: Pump Clean Function

    Optidrive ODV‐2 User Guide Revision 1.00  Maximum Frequency / Speed parameter (P1‐01) and Minimum Frequency / Speed parameter (P1‐02) can be adjusted following execution of  the automatic measurement sequence without affecting the results obtained during the automatic measurement sequence. When operating  outside of the maximum and minimum speed range the function is disabled.   When setting parameter P8‐06 to activate the Load Profile Monitoring Function a value is set that instructions the Optidrive HVAC unit to trip  on detection of under‐current (P8‐06=1), over‐current (P8‐06=2), or combination of both under‐current or over‐current (P8‐06=3).  A  detection  tolerance  for  the  Load  Profile  Monitoring  Function  is  set  within  parameter  P8‐07.  Parameter  P8‐07  (Load  Profile  Monitoring  Function Bandwidth) is set as a current (amps) value and is then applied to the standard operating profile stored within the drive to allow for  acceptable variations in the motor current measurement. The value entered is applied symmetrically to the nominal current value so totally  bandwidth is 2 x P8‐07.  In addition to a bandwidth of tolerance being applied to the standard operating profile (P8‐07) a trip delay or time limit can also be specified  for operation on the drive within the over torque or under torque regions. This time is set within parameter P8‐08 (Load Profile Monitoring  Function Trip Delay). This parameter can be set to avoid nuisance tripping whilst the load is in a temporary or transitional state.     The Optidrive HVAC will trip immediately on detecting an under / over torque condition for a time period greater than that set in P8‐08 and  will disable output to the motor with coast to stop. The trip will be displayed on the OLED display and can be reset by pressing the Keypad  STOP key.    The Optidrive HVAC can be set to run an automatic pump cleaning function once the Load Profile Monitoring Function has detected an over‐ torque condition. See section 13.5, Pump Clean Function for more information.    O_torq : Over‐Torque Level Detected resulting in drive trip (Fault code 24)  Trip Codes: ...
  • Page 43 Optidrive ODV‐2 User Guide Revision 1.00    If a digital input is assigned to this function then it will activate the pump clean sequence regardless of the setting of parameter P8‐03 (Pump  Cleaning Function Configuration). When the Pump Clean Function is initiated via an input to the drive, the drive will ramp immediately from its  current operation speed to the first speed defined by the pump clean cycle using applicable ramp rates.  The digital input assignment for the pump cleaning function is defined through P9‐42 – Clean trigger input edge. Menu 9 can only be accessed  using the advanced level security access (default P1‐14 – 201). Set P9‐42 with the value associated with the digital input to be used.    The Pump Cleaning cycle is defined by setting two segment speeds, a ramp time (used for acceleration and deceleration), and a segment time  in the following parameters:      Parameter Number  Description  P2‐05  Clean Speed 1  P2‐06  Clean Speed 2  P8‐04  Pump Cleaning Function Time Interval  P8‐05  Pump Cleaning Function Ramp Time    If either of the two Pump Cleaning Speeds are set to zero then that segment of the cleaning cycle is disabled. Pump cleaning speeds can be set  with positive or negative values to allow forward or reverse motion to be performed and two stage or bidirectional profiles to be created. The  Acceleration  ramp  for  the  pump  clean  function  is  determined  by  setting  P8‐05.  The  deceleration  ramp  rate  is  determined  by  the  standard  deceleration ramp parameter P1‐04. ...

  • Page 44: Pump Stir Function

    Optidrive ODV‐2 User Guide Revision 1.00  13.6. Pump Stir Function   The Pump Stir function is used to trigger the pump to run following a period of inactivity. When the motor has remained inoperable for a pre‐ defined  time  a user  defined  motion  profile  is  carried  out  on  the  pump.  The  function  is  active  when  the  drive  is  in  PID  mode  and  the  timer  activated  by  the  drive  entering  into  ‘standby’.  The  function  is  used  to  prevent  pump  blockage  or  pump  degradation  caused  by  sustained  periods of pump inactivity. The function might also be used for fan applications to prevent degradation of bearing lubricants. ...
  • Page 45 Optidrive ODV‐2 User Guide Revision 1.00        The main selector switch selects between the following modes.  • System Off  : Drive is powered off; Bypass contactor is off  • Bypass Control  : Drive is powered off; Bypass contactor is on, motor running from bypass supply  • Drive Control  : Drive is powered on; Bypass or Drive Output contactor selection is controlled by the drive    When the Main Selector Switch is set to Drive Control, the drive input contactor is switched in such that the drive will power up. Selection of  the two motor output contactors is controlled by the drive dependent on the settings provided to the drive by the user. When Optidrive HVAC  control is selected the drive can co‐ordinate bypass or drive control based on the settings and running conditions of the drive.    The two drive control relays (relay 1 and relay 2) are automatically configured when Bypass Mode is enabled. Relay 1 is configured for bypass  control and is connected directly to the Bypass contactor. Relay 2 is configured for drive control and is connected directly to the Drive Output  Contactor. Under normal operation the drive will close relay 2, bringing in the Drive Output contactor, and operation of the motor will be as  per the logic and speed reference configuration of the drive.  The drive will switch off the Drive Output contactor (relay 2) and switch in the Bypass contactor (relay 1) if one of the bypass control functions  is enabled and the logic to trigger that function becomes true. Bypass control functions include:    • Drive will switch to bypass if a trip condition prevents the drive from operating the  Bypass on Fault  motor  • Drive will switch to bypass if the Fire Mode function is assigned to a digital input and  Bypass on Fire Mode  that input becomes true (can be open active or close active)  • Drive will switch to bypass if a digital input is assigned to bypass control (through  Bypass on Input  menu 9) and that input becomes true.    Note: A combination of bypass conditions is permitted.   ...

  • Page 46: Fire Mode Function

    Optidrive ODV‐2 User Guide Revision 1.00  Bypass on Fault.  Bypass Mode on Fault is enabled by setting parameter P8‐11=1 (enabled). Once enabled the drive will switch to bypass mode in the event of a  trip  or  fault  occurring  on  the  drive.  When  a  trip  occurs  the  drive  will  immediately  open  the  drive  output  contactor  (drive  output  already  disabled due to trip), wait a time (defined by P8‐13) and then close the bypass contactor. The motor will remain under Bypass control until the  enable/run  input  is  removed  from  the  drive  (drive  control  terminal  2)  at  which  point  the  Bypass  contactor  will  be  opened.  When  the  run/enable input is closed again the drive will attempt to run under drive control (drive output contactor closed). ...
  • Page 47 Optidrive ODV‐2 User Guide Revision 1.00  • P1‐13  :  Fire  Mode  can  automatically  be  configured  on  digital  input  2  by  selecting  values  4,  8,  or  13  in  parameter  P1‐13.  (see  section 8.1 – Digital input configuration parameter.  • P9‐32  :  Fire Mode input source can be set via P9‐32 to an available digital input. Advanced level security (default P1‐14 = 201) is  required to access menu 9 parameters    The fire mode function is enabled once an input is assigned to activate fire mode.  The logic selection for the fire mode input is configured through parameter P8‐09 – Fire Mode Logic Select. It can be set to open active (0) or  close active (1). The default setting is open active such that the loss of the input signal to the digital input will cause the fire mode function to  activate.  The speed of operation of the Optidrive HVAC whilst in fire mode is defined by parameter P8‐10 – Fire Mode Speed. This can be set to any  value up to maximum speed (P1‐01) in either the forward or reverse direction.    When an input is configured to trigger Fire Mode and that input is activated all other inputs to the drive are ignored. Other inputs to the drive  only become active again once the Fire Mode input is removed.   ...

  • Page 48: Motor Pre-Heat Function And Dc Injection

    Optidrive ODV‐2 User Guide Revision 1.00  • Set parameter P1‐13 to a value that activates Fire Mode selection on digital input 2 (4, 8, or 13).  Or  • Set parameter P9‐32 to an available digital input value. Note, P1‐13 must be set to 0. Any other digital inputs required must also be  configured through menu 9.  • If required, set either P2‐15 or P2‐18 = 9 to configure output relay 1 or output relay 2 to indicate fire mode active.  13.9. Motor Pre‐Heat Function and DC Injection  The Optidrive HVAC can be set to inject DC voltage into the motor on a start or stop condition, or can be set to maintain magnetising voltage  across the motor whilst the speed reference to the drive is set to zero. Applying voltage to the motor creates a circulating current in the motor  windings which in turn heats the motor and prevent moisture forming on the surface of the motor. Formation of moisture on the motor might  be  due  to  the  motor  operating  in  humid  conditions  or  in  low  ambient  temperature,  or  motor  temperature  change  (specifically  cool  down)  causing condensation to form.  Operational Overview:  Setting up DC Injection braking on Start or Stop  The function uses the DC Injection parameters on either starting or stopping the motor in order to create a current and maintain an  appropriate temperature within the motor prior to starting or post stopping. Parameters for configuring the DC Injection are contained in  menu 6. Access to level 6 requires advanced level security access (Default P1‐14=201). The level of DC Injection Voltage applied to the motor is ...
  • Page 49 Optidrive ODV‐2 User Guide Revision 1.00  The function uses the Boost Voltage on the drive reaching zero speed in order to create a current and maintain an appropriate temperature  within the motor. The drive Standby Mode must be disabled so that the drive output is not automatically put into Standby following a period  of operation with zero speed reference.    The level of DC Injection Voltage applied to the motor is set in parameter P1‐11 (V/F Boost Voltage). The current can be monitored by changing  the OLED display to show Amps (cycle the display to show Amps by pressing the Navigate button).      Caution: Always confirm the maximum acceptable current level that can be applied to the stationary motor prior to configuring the  voltage Boost function. It may be necessary to contact the motor manufacturer to confirm acceptable levels for operation. Check  operation of the drive to ensure current levels are within the specified limited.    The time set in the Standby Mode parameter (P2‐27) must be 0. This will disable Standby Mode and ensure Boost Voltage is applied whilst the  drive is enabled with zero speed reference.  Ramp to Stop should be enabled (P1‐05=0) and appropriate ramp rates set in P1‐03 and P1‐04.  If an input is required to activate motor stop with voltage boost then a digital input can be set to Preset Speed 1 (see section 8.1) and the  Preset Speed 1 value (P2‐01) set to 0Hz.     Quick Setup Overview:    Setting up DC Injection braking on zero speed reference • Set Basic parameters P1‐01 to P1‐10.  • Ensure P1‐05 is set to 0, Ramp to Stop. Ensure appropriate ramp rates are set in P1‐03 and P1‐04.  • Set Parameter P1‐14 = 101 to allow access to advanced parameters in menu 2  • Set parameter P2‐27 = 0 to disable drive Standby Mode (default)  • If a digital input is required to activate motor stop with V/F Boost Voltage then ensure P1‐13 is set to 1 (default). Digital input 2  (control terminal 3) is now configured for this function. Ensure P2‐01 = 0.  • Set the Boost Voltage to apply in P1‐11.  • Monitor current levels on the drive display and motor temperature to ensure they remain within the motor manufacturers specified  limits.       ...

  • Page 50: Pid Control Applications

    Optidrive ODV‐2 User Guide Revision 1.00  14. PID Control Applications  14.1. Overview  The PID Controller is a mathematical function designed to automate adjustments within a system and to eliminate the need for the machine  operator to continuously pay attention to machine operation and to make manual adjustments.  For a drive this generally means adjusting the  motor speed automatically to try and maintain a specific measured value from a measurement sensor in the system, with the set‐point being  provided directly to the drive. For example, when the Optidrive HVAC is controlling a pump it might be required to maintain a pressure which  is proportional to the speed the drive runs the motor. The required pressure (known as the set‐point) is provided to the drive. The  measurement sensor is connected to the drive analog input and provides a measurement (known as the feedback) of the current system  pressure. The PID function in the drive compares the set‐point and feedback and changes motor speed in order to increase or decrease the  feedback to match the set‐point.  Should the set‐point change then the drive will react by again changing motor speed is order to match the  feedback signal to the new set‐point value.  The difference between the set‐point and feedback signals in real time is known as the PID error.  PID represents P ‐Proportional, I ‐ Integral, D  – Derivative and describes the three basic mathematical functions applied to the error signal, using the calculated sum as the reference for  controlling the motor speed.  By adjusting values associated with the P, I, and D functions the programmer can configure how dynamically the  drive responds to the PID error and how stable the system output (motor speed) is able to be maintained. Achieving best possible dynamic  response and maintaining system stability by adjusting the values used by the P, I, and D functions is known as ‘tuning the PID control’.    Caution:  Adjusting  values  for  the  PID  controller  can  result  in  dynamic  response  from  the  motor  or  introduce  instability  into  the  motor speed control. Tuning of the PID controller should only be attempted by experienced engineers.  ...
  • Page 51 Optidrive ODV‐2 User Guide Revision 1.00  14.2.3. PID Operating Mode Selection  For default operation the drive response to an increase in feedback signal is to decrease motor speed and vice versa to adjust the feedback  signal back to the set‐point. This is referred to as ‘Direct Mode’ PID control. For example when pressure increases in a pumping system and the  feedback signal increases then the drive response is to slow the pump to reduce the pressure. This mode of operation is the default drive  behaviour and can be selected by setting P3‐04=0 (User PID operating mode = Direct Mode).  The alternative operating mode is when an increase in feedback signal requires an increase in motor speed. This is referred to as ‘Inverse  mode’ PID control. For example on a condenser fan control where the feedback signal increases with the load on the condenser increases and  the fan is reduced to operate at a higher speed. This mode of operation can be selected by setting P3‐04=1 (User PID operating mode = Inverse  mode).  PID operating mode selection is summarised in the following table.    Parameter P3‐04 Setting  Mode Selected Feedback Behaviour Motor Behaviour  0  Direct Mode Signal Increases Speed decreases  Signal decreases Speed increases  1  Inverse Mode Signal Increases Speed increases  Signal decreases Speed decreases    14.2.4. PID Controller Output Limits  The output from the PID controller can be limited by settings within the drive unassociated with the maximum and minimum speed limits set  in drive parameters P1‐01 and P1‐02. This means that different maximum and minimum values can be applied when the drive switches from  PID control to a preset speed (via digital input) or variable limits can be applied. Parameter P3‐09 – PID Output Limit Control sets the method  used for determining the PID output limits. The following options are available.    Parameter P3‐09  Description  0  Digital preset limit value (P3‐07 and P3‐08) will be used to limit PID controller output ...
  • Page 52 Optidrive ODV‐2 User Guide Revision 1.00  point). For dynamic systems which respond quickly, the value will need to be shorter. Slow response systems, such as temperature control  applications will require a correspondingly longer time setting.    P3‐03 Differential Time Constant: Range 0.00 to 1.00, Default 0.00  The differential time constant is also a time based function, this time modifying the PID output based on changes in the Set‐point. In most  applications, leaving the setting of P3‐03 at zero will give good results.      The user has to adjust the PID control parameters (P‐gain, I‐gain and D‐gain) in P3‐01, P3‐02 and P3‐03 respectively to get the best  control performance.  The values will vary dependent on system inertia and the time constant (rate of change) of the system being  controlled.     14.2.7. PID Sleep and Wake Functions  The Optidrive HVAC can be programmed to disable its output when running in PID mode when the speed output to the motor falls below a  programmed value. This is referred to a Sleep or standby mode. Generally fan and pump applications perform little useful work at the lower  end of the speed range and the sleep function allows the drive to save energy during periods of low system efficiency by shutting off the  output to the motor. The level for sleep mode is programmed in parameter P3‐14. A time period is also applied to the sleep function such that  the sleep function must remain below the value set in P3‐14 for the period programmed in P2‐27 (standby mode timer) before the sleep  function is activated. Sleep mode is disabled if P2‐27 = 0.    Once the Optidrive HVAC enters into sleep mode a separate wake up mode can be applied for the drive. The wake mode level is used to trigger  the drive returning out of sleep mode to normal operation. Setting different thresholds for the sleep and wake levels allows boundaries to be  set that stop the drive continuous entering in and out of sleep mode and the settings to be optimised to maximise efficiency. Wake up level is  set in parameter P3‐13 – PID feedback wake up level and is set as a percentage of the feedback signal such that when the feedback signal  reaches a specified level the drive is triggered out of sleep mode and the PID controller re‐enabled.    14.2.8. PID Boost Cycle on Sleep and Wake  The Optidrive HVAC can be programmed to execute a pre‐defined boost cycle on entering or exiting sleep mode. This feature could be used to  boost  pump  pressure  prior  to  drive  entering  sleep  mode  so  the  drive  is  able  to  maintain  sleep  mode  status  for  a  greater  period  (prevent  frequent switching in and out of switch mode. The boost on wake could be used to execute a cycle that quickly returns the system to normal ...

  • Page 53: Application Example

    Optidrive ODV‐2 User Guide Revision 1.00      The execution time for both the sleep and wake boost functions (P6‐11 and P6‐12) include the time taken to accelerate to the boost speed (P2‐ 07 and P2‐08) but not the time to accelerate or decelerate once the boost function ends. This is shown in the timing diagrams.    When  boost  on  sleep  in  activated  the  Optidrive  HVAC  will  automatically  run  the  boost  on  sleep  function  whenever  the  drive  is  stopped  /  disabled. When boost on wake is activated the boost on wake function is automatically run whenever the drive is started / enabled.    14.3. Application Example  Using a Optidrive HVAC to control pressure in a simple pump system   The diagram for the pump system is shown below.      The Optidrive HVAC is to maintain pressure at the output of the pump to the set‐point value and to maintain that set‐point as different output  values are opened and closed.    Firstly ...

  • Page 54: Parameter Change Tables

    Optidrive ODV‐2 User Guide Revision 1.00    15. Parameter Change Tables  The following tables can be used to enter parameter changes made to the drive as a result of commissioning and to provide future reference.    P1-01 Max Speed Limit P3-03 User PID Differential Time Constant P1-02 Min Speed Limit P3-04 User PID Operating Mode P1-03 Acceleration Ramp Time P3-05 User PID Reference Select P1-04 Deceleration Ramp Time P3-06 User PID Digital Reference P1-05 Stop Mode P3-07...
  • Page 55 Optidrive ODV‐2 User Guide Revision 1.00    P8-15 DOL Pump Availability Number P9-17 Speed Source 8 P8-16 Enabled Switch Over Time P9-18 Speed Select Input 0 P8-17 DOL Bring In Speed P9-19 Speed Select Input 1 P8-18 DOL Cut Off Speed P9-20 Speed Select Input 2 P8-19 Pump Settle Time P9-21...
  • Page 56 Optidrive ODV‐2 User Guide Revision 1.00                                                                                 ...
