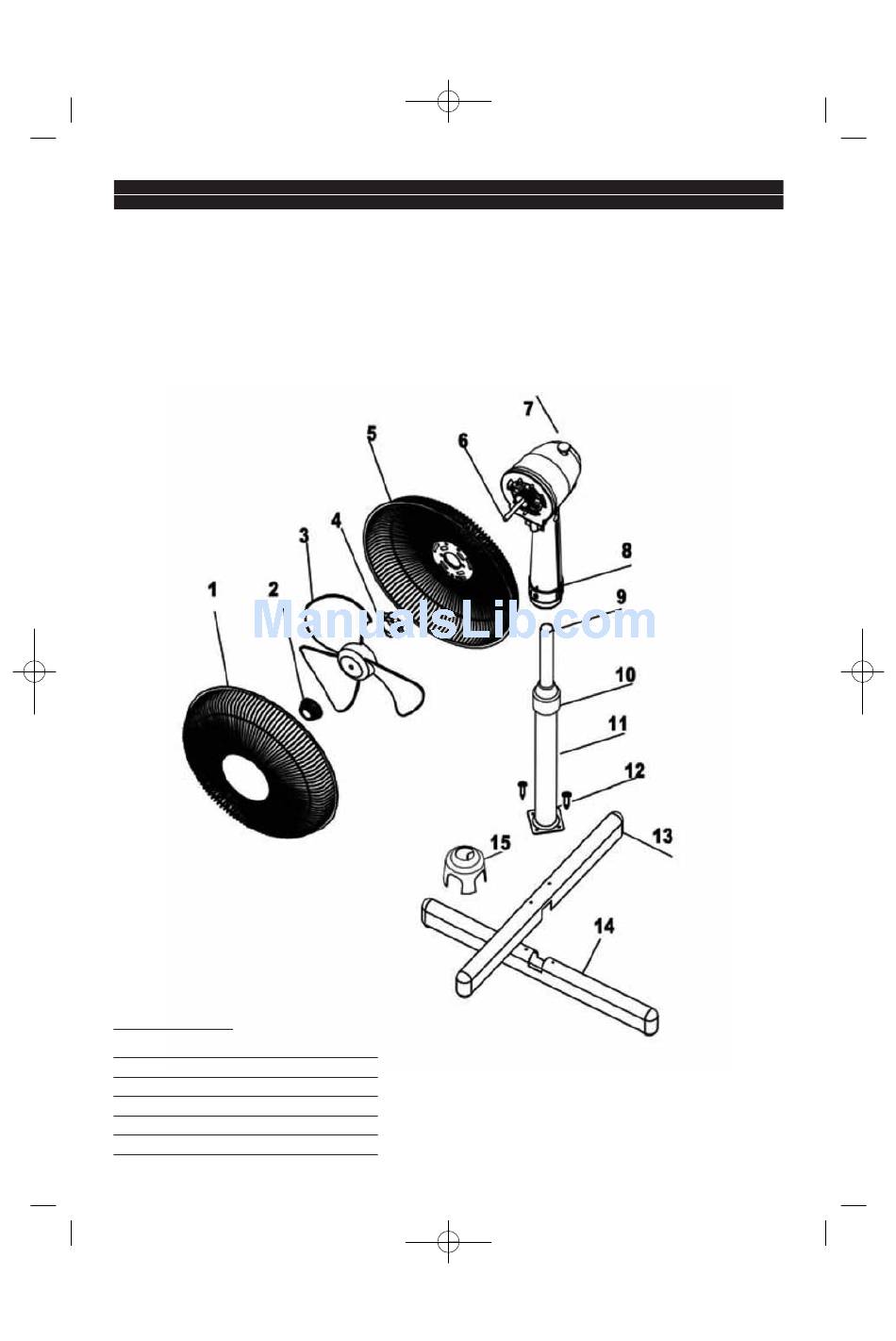

1.- Front guard
2.- Lock nut
3.- Fan blade
4.- Rear guard lock nut
5.- Rear guard
6.- Motor shaft
7.- Oscillation control knob
8.- Speed control
TECHNICAL DATA:
Model
Power
Air flow
Nb of speed
Dim. of the grille
Class
23/09/11 9:59 Page 12
DESCRIPTION VP 40
VP 40
50 W
5 m/s
3
45 cm
II
12
9.- Inner tube
10.- Lock nut
11.- Outer tube
12.- Screws supplied
13.- Cross bar A
14.- Cross bar B
15.- Plastic mask
