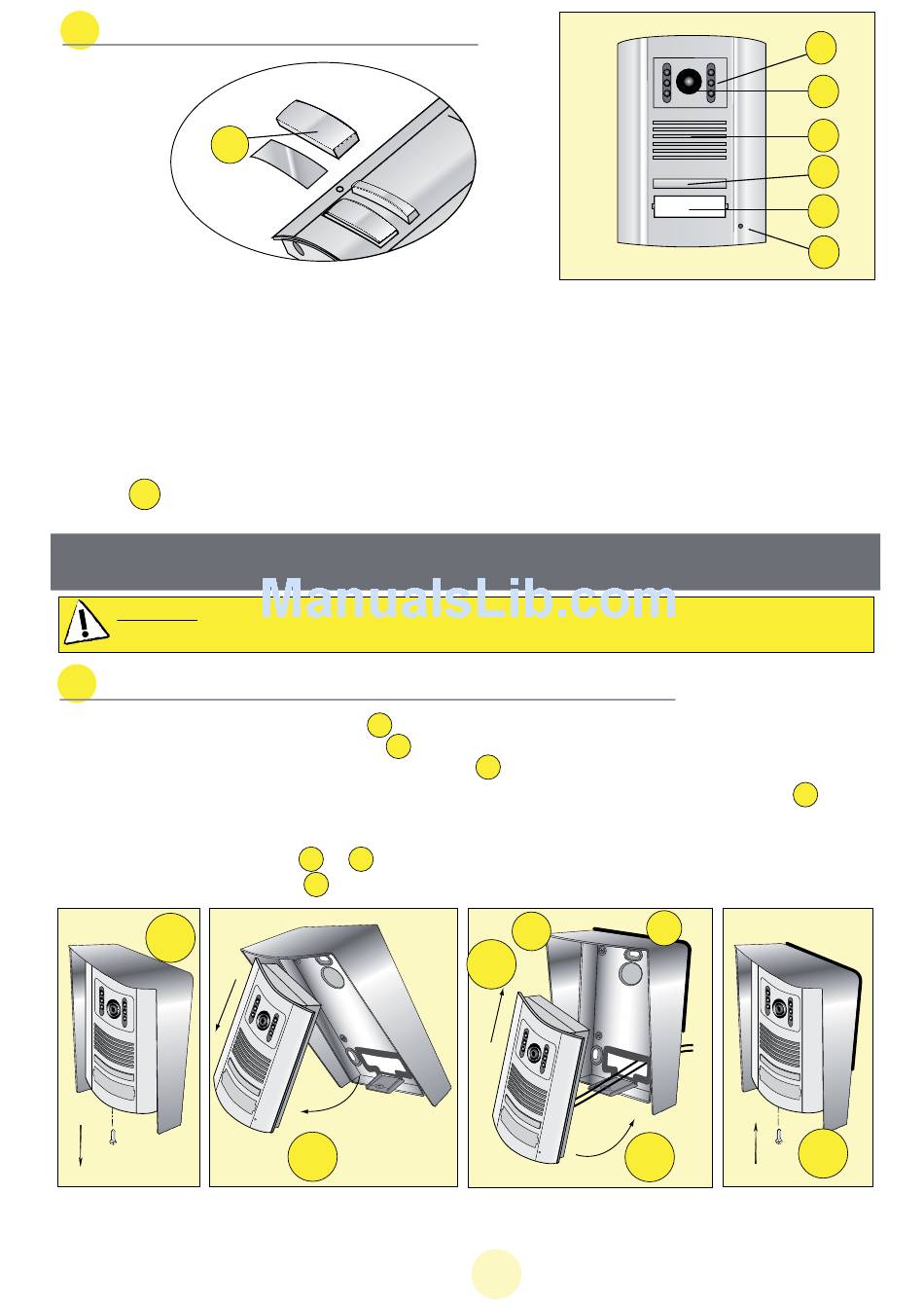

b. Platine de rue, caméra extérieure
1. Eclairage pour une vision dans la pénombre (pour une vision de nuit, prévoir un éclairage d'appoint).
2. Objectif de la caméra CCD avec iris automatique orientable (à l'arrière de la caméra).
3. Haut parleur : permet de se faire entendre à l'extérieur.
4. Bouton d'appel : lorsqu'on appuie sur ce bouton le porte-nom s'allume et la sonnerie se fait entendre à
l'intérieur. L'écran et la caméra se mettent en fonction.
5. Porte-nom
6. Micro : permet au visiteur de communiquer vers l'intérieur.
Pour changer l'étiquette porte-nom, soulever délicatement à l'aide d'un petit tournevis la protection
plastique et glisser l'étiquette du porte-nom.
7

3. INSTALLATION

Important : si vous essayez votre produit avant installation, veillez à ne pas le faire avec la platine de rue et
le moniteur dans la même pièce, sinon le visiophone émettra un son strident (effet larsen).
a. Installation de la platine de rue (caméra extérieure)
1. Enlever la vis sous la platine de rue
2. Basculer la platine de rue vers l'avant
3. Fixer solidement la visière antipluie à l'aide des vis
4. L'objectif de la platine doit être placé à une hauteur d'environ 1,6 m. Mettre un joint silicone
la visière et le mur afin d'éviter le ruissellement de l'eau.
5. Raccorder les fils en respectant le plan de câblage.
6. Emboîter la platine de rue
7. Remettre la vis de fixation
1
7
.
1
2
et avec sa visière antipluie (WEBS 691 BIS).
5 6
. .
7
2
.
3 .
3
5
4F
1
4
4
7
6
2
3
4
5
6
entre
