Summary of Contents for Casall INFINITY 1.5

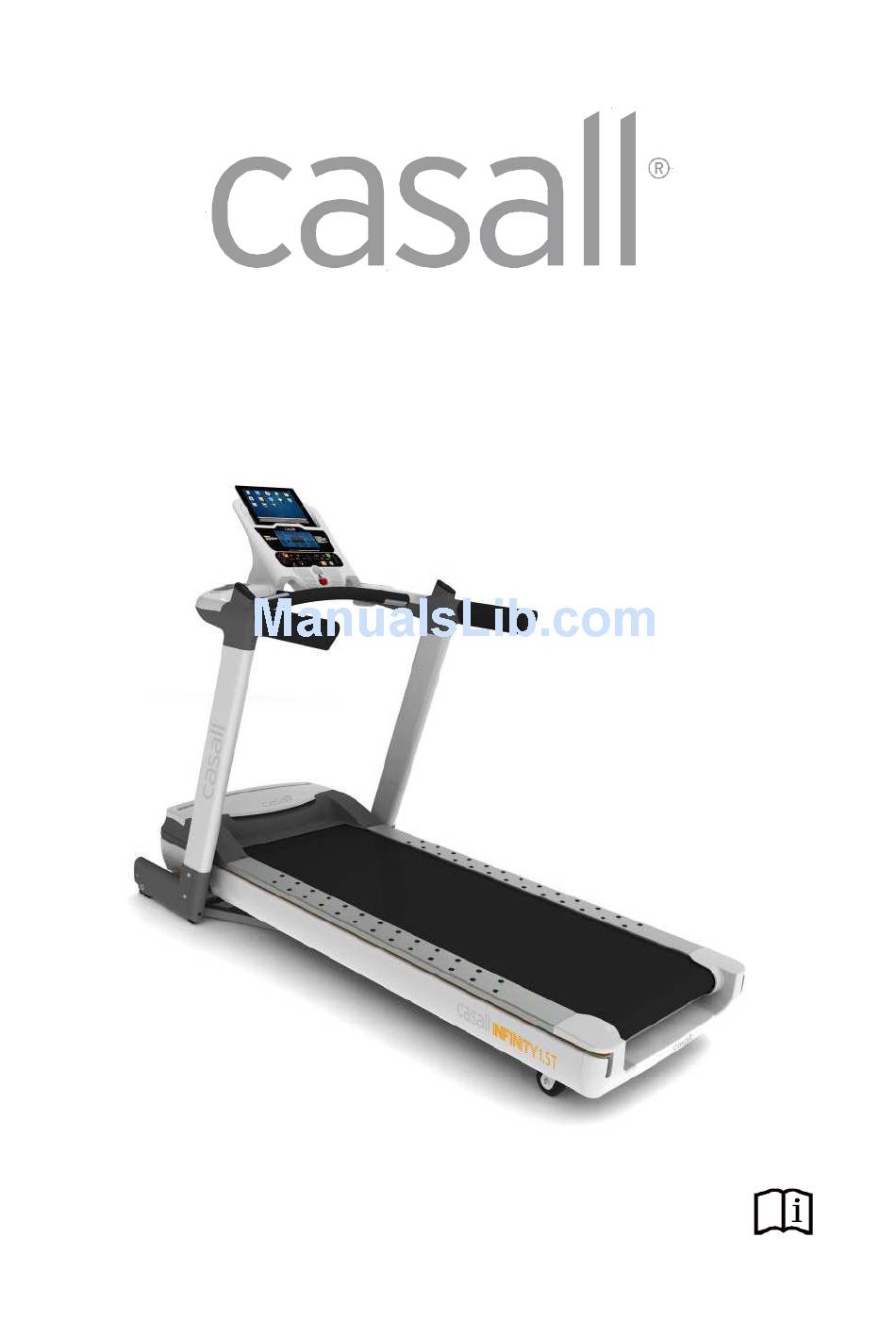

- Page 1 INFINITY 1.5 TREADMILL USER MANUAL...
- Page 2 ästa kund, Det gläder oss att du har valt att använda en produkt från Casall. Denna kvalitetsprodukt har utformats för hemmabruk och har testats och certifierats enligt den europeiska standarden SS-EN 957-1/6. Läs instruktionerna noga innan montering och innan utrustningen används för första gången. Behåll instruktionerna som referens vid användning och underhåll.
- Page 3 Se till att ha produktens modellbeteckning, nummer och serienummer redo när du ringer. Råd Användarhandboken är endast att betrakta som referensmaterial för kund. Casall kan ej hållas ansvariga för misstag till följd av felöversättningar eller ändringar i produktens tekniska specifikationer.
- Page 4 örsiktighetsåtgärder Läs följande instruktioner noga innan montering och innan utrustningen används. De innehåller viktig information om användning och underhåll av utrustningen samt om din personliga säkerhet. örvara dessa instruktioner på en säker plats som referens vid underhåll eller beställning av reservdelar. Användningsområde: Denna produkt är avsedd för hemmabruk och har testats för en kroppsvikt på...
- Page 5 Förberedelse: Följ monteringsanvisningarna noggrant. Förberedelse: Använd endast verktyg som lämpar sig för montering och be om hjälp vid behov. Förberedelse: Använd endast medföljande originaldelar från Casall (se checklista). Förberedelse: Dra åt alla justerbara delar ordentligt så att inga plötsliga rörelser uppstår under pågående träning.
- Page 6 Slitna eller skadade delar bör bytas omedelbart och löpbandet bör inte användas förrän delarna har bytts ut. Produktunderhåll: Använd endast originaldelar från Casall. Produktunderhåll: Utför aldrig elektriska reparationer eller ändringar själv. Elektriska reparationer eller ändringar måste utföras av kvalificerad elektriker eller servicetekniker i samarbete med teknisk support.
- Page 7 A. KOMPONENTER CHECKLISTA B.HÅRDVARUKOMPONENTER JÄMFÖRELSEBILD...
- Page 8 Monteringsanvisning...
- Page 17 Starta datorn 1. Anslut elsladden. 2. Slå på strömbrytaren.
- Page 18 3. Sätt i säkerhetsnyckeln i uttaget på konsolen. 4. Tryck säkerhetsnyckeln lätt uppåt så att LCD-skärmen tänds.
- Page 19 Justerbar stötdämpning. Justera löpbandets fötter Om löpbandet står snett på grund av ojämn golvyta, bör löpbandets fötter justeras. Skruva fötterna så att löpbandet höjs eller sänks till en jämn nivå.
- Page 20 Vika ihop/Vika ut...
- Page 23 Transport...
- Page 24 Korrekt användning Rätt biomekanisk position: Se vänster bild. Det är lättare att springa rakt på löpbandet om man fokuserar på en fast punkt en bit framför löpbandet. Spring som om du försöker närma dig punkten. Håll alltid ett avstånd så att du når löpbandets handtag.
- Page 25 S: SMÖRJNING AV LÖPDÄC : Löpmattan smörjdes på fabriken innan leverans. Löpmattans smörjning bör dock kontrolleras regelbundet för att optimera löpbandets prestanda. Kontrollera löpmattans smörjning var 4:e till 6:e vecka efter att löpbandet har gått sina första 100 kilometer. Efter 0 dagars eller 0 timmars drifttid, lyft på löpmattans båda sidor, sträck in handen så långt du når och känn på...
- Page 26 Justering av löpmattan Löpmattan justerades och positionerades på fabriken. Notera att transport, ojämn golvyta eller andra oförutsedda orsaker kan göra att löpmattan förskjuts så att den skaver mot löpbandets sidokanter eller ändpluggar, vilket kan orsaka skador på löpmattan. Justera löpmattan så att den hamnar rätt genom att följa nedanstående instruktioner: Om löpmattan bara har hamnat 1-2 mm snett behöver den inte justeras.
- Page 27 Kopplingsschema...
- Page 28 Sprängskiss 105 104...
- Page 30 849 802...
- Page 33 omponentlista Nummer Namn Antal Konsol, överdel Konsol, underdel Monteringsplatta för säkerhetsnyckel Uttag för säkerhetsnyckel Säkerhetsnyckel Högtalare Monteringsram för dator Manöverpanel för dator Vadderad platta Vänster flaskhållare, över Höger flaskhållare, över Vänster flaskhållare, under Höger flaskhållare, under Handtagssats, fram Pelarrörsats för konsol, vänster Pelarrörsats för konsol, höger Handtagssats för pulssensorer Pelarrör...
- Page 34 Nummer Namn Antal Gummiplugg för pelarrör, OD 4X6.5 Grundram Lutningsram Hölje för lutningsram, över Hölje för lutningsram, under 089 Fjäder 2.0X Distansstycke i gummi, bakre grundram, 36X 0-M8X25 Ringhölje för lutningsram, vänster Fäste för transporthjul Ringhölje för lutningsram, höger Grundram, transporthjul, fram, ID8.5XOD50X25 Grundram, transporthjul, bak, ID8X50X 8 Vikspärr, plasthölje Grundram, hölje för transporthjul, fram...
- Page 35 Nummer Namn Antal Smörjningsfria lager 4X 5X .0 Motorskydd Motorskydd, under Motorskydd, fram Motorskydd, dekorlist, vänster Motorskydd, dekorlist, höger Skydd för motorventilation Motor Motorfäste Drivrem OD 9.95X39 Axel Fästplatta för spännlager Fästplatta för spännlager Lager 6004 Drivhylsa för lyftmotor Kretskort Huvudram, skydd för löpmatta, fram Huvudram, skydd för löpmatta, bak Löpmatta...
- Page 36 Nummer Namn Antal Lyftmotor Styrdosa för motor Transformator Styrdosa för lutning Elektrisk skyddsanordning Eluttag Strömbrytare Sladd, rörelsesensor, röd 600 mm Sladd, rörelsesensor, svart 600 mm Enkelledare, röd 50 mm Enkelledare, vit 50 mm Blå/grå, 2 kablar, 750 mm, över Blå/grå, 2 kablar, 2250 mm, under 6 korskopplingskabel, 220 mm 8 korskopplingskabel, 2250 mm, under 8 korskopplingskabel, 600 mm, över...
- Page 37 Nummer Namn Antal Hållare, stödrör för lutning Tvärstag Skumlist för tvärstag, 5XL400XT3.0 Skumlist för huvudram, 25XL300XT3.0 Insexskruv, M6X70X70 M4X 5 skruv M6X 7 skruv/bricka Insexskruv med kullrigt huvud, M8X42x 0 Fjäderbricka 8X 4 X2 Skevad bricka 8.5X20.5X2 Krysskruv med rundad kant, M3X8 Insexskruv med kullrigt huvud, M8X 8 Insexskruv med kullrigt huvud, M8X36 Låsmutter M 0...
- Page 38 Nummer Namn Antal Låsmutter M8 Bricka 8X 7X .5 Insexskruv, M8X20X20 (CAP) Insexskruv med platt huvud, M 4X80X24.5 Insexskruv, M8X 2X 2(CAP) M4X 9 skruv Krysskruv M8X25 Insexskruv, M6X55 Bricka 6X 3X .5 Insexskruv med kullrigt huvud M 0X38X 0 Metalldel 2 X 3X0.7 M4X 5 skruv M4X 2 skruv...
- Page 39 Nummer Namn Antal Yttre sexkantskruv M 0X20X20 Fjäderbricka 0X 7X3 Monteringssats IWM (Intelligent Weight Management) viktskala Nätsladd Flaska med silikonsmörjmedel...
-
Page 40: Lcd Display
1.5T DATORINSTRU TIONER LCD-DISPLAY (1) PROGRAM 9 PROGRAM, IWM (Intelligent Weight Management), P1 till P8. (2) CALORIES (kalorier) Kaloriräknare (0-990). (3) INCLINE (lutning) Lägsta lutningsgrad är 0, högsta lutningsgrad är 12. (4) USER CODE (användarnummer) Valt användarnummer från U1 till U7. - Page 41 (5) GENDER (kön) Man eller kvinna, den manliga ikonen är förvald. (6) AGE (ålder) Ålder från 10 till 70 år, den förvalda åldern är 0. (7) HEIGHT (längd) Den förvalda längden är 165 cm. (8) RECOMMENDATION WEIGHT (rekommenderad vikt) Visar rekommenderad vikt. (9) SPEED (hastighet) Lägsta hastighet är 1,0 km/h, högsta hastighet är 20 km/h.
-
Page 42: Save Program
IWM (Intelligent Weight Management) INCLINE UP (öka lutning) FITNESS TEST (konditionstest) INCLINE DOWN (minska lutning) CUSTOM SAVE PROGRAM (spara anpassat program) PAUSE/STOP (paus/stopp) START ENTER SPEED DOWN (sänk hastighet) SAVE (spara) SPEED UP (öka hastighet) - Page 43 nappar och funktioner START Tryck på START-knappen för att starta löpbandet. Utgångshastigheten är 1 km/h eller 0,6 m.p.h. STOP Tryck på stopp för att stoppa löpbandet. ENTER a. Tryck på ENTER för att bekräfta program och förinställda värden. b. Tryck på ENTER för att välja inställningar innan du trycker på START-knappen. CUSTOM PROGRAM SAVE (spara anpassat program) Välj anpassat program (C1-C ), följ instruktionerna och spara träningsprogrammet.
- Page 44 HASTIGHET ”SPEED UP/SPEED DOWN” a. Tryck en gång på UP- eller DOWN-knappen för att öka/sänka hastigheten med 0,1 m.p.h. eller 0,1 km/h. b. Håll knappen intryckt för att stegvis öka/sänka hastigheten med 0,5 m.p.h. eller 0,5 km/h varje sekund. Släpp knappen när du har uppnått önskad hastighet. c.
- Page 45 ör att öka hastigheten, aktivera först MOTION CONTROL-funktionen och håll höger hand cirka 6 cm ovanför rörelsesensorn på höger handtag. Sensorn skannar då av höger hand. Rörelsesensorn avger en kort pipsignal för varje avskanning. Varje pipsignal innebär att hastigheten ökar med 0,1 m.p.h. eller 0,1 km/h. Om du håller kvar handen cirka 6 cm ovanför den högra rörelsesensorn avges flera pipsignaler i följd och hastigheten ökar med 0,1 m.p.h.
- Page 46 3. Håll båda händerna cirka 6 cm ovanför båda rörelsesensorerna samtidigt. Rörelsesensorn avger då två korta pipsignaler, hastigheten sänks och löpbandet stannar sedan helt. MP3-uppspelning Löpbandet har högtalare. Anslut din iPad eller mobilenhet (med MP3-spelare) till löpbandet och njut av musiken! På konsolens baksida finns även ett US -uttag där du kan ladda din iPad eller mobilenhet.
- Page 47 POWER ON MODE (PÅ-läge) När löpbandet är aktiverat visas texten ”PRESS START TO QUICK START OR ENTER TO SELECT PROGRAM” (tryck på START för att snabbstarta eller ENTER för att välja program) på displayen. Tryck på START-knappen för att aktivera QUICK START MODE (löpbandet startar direkt), eller på...
- Page 48 strömbrytaren igen. **Använd inte säkerhetsnyckeln för att slå på/av löpbandet. Efter avslutat träningspass, slå alltid av löpbandets strömbrytare. För att slå på löpbandet, sätt alltid i säkerhetsnyckeln och tryck den uppåt och slå sedan på strömbrytaren. UIC START MODE (snabbstart) Se till att löpbandet är påslaget, tryck sedan på...
- Page 49 ITNESS TEST (konditionstest) FITNESS TEST-funktionen testar användarens kondition under träningspasset. Konditionsnivån fastställs genom att mäta hur snabbt användarens puls går ner. Ju snabbare pulsen går ner, desto bättre kondition har användaren. Det går att spara konditionsbedömningen för senare bruk. För att starta konditionstestet, tryck på FITNESS TEST-knappen i slutet av träningspasset, då...
- Page 50 Intelligent Weight Management Program (inställningar för vikthanteringsprogram) Slå på löpbandets strömbrytare med säkerhetsnyckeln på plats i uttaget. Tryck på IWM-knappen tills lampan börjar blinka. Tryck på STOP/ENTER-knappen och SPEED UP/DOWN-knappen för att ställa in användarens vikt. Tryck på INCLINE UP/DOWN-knappen eller SPEED UP/DOWN-knappen för att välja användarnummer (U1 till U7).
- Page 51 målvärdet för kaloriförbränningen med den nya, kortare träningstiden. Alla träningsvärden visas på displayen när du påbörjar träningspasset, och värdena skannas automatiskt. Du kan när som helst pausa träningspasset genom att trycka på STOP-knappen. Tryck två gånger på STOP-knappen för att avsluta programmet. Datorn avger en pipsignal när träningsprogrammet har fullföljts och målen har uppnåtts.
- Page 52 SET USER AGE (ställ in användarens ålder) När användarens kön har ställts in visas inställd eller förvald ålder ( 0) i displayen. Tryck på SPEED UP/DOWN-knappen för att ställa in användarens ålder och sedan på ENTER-knappen för att spara. SET USER HEIGHT (ställ in användarens längd) När användarens ålder har ställts in visas inställd eller förvald längd (160 cm/5’...
- Page 53 P1 - TARGET TIME PROGRAM (program baserat på tid) Välj P1 och tryck på ENTER-knappen. Tiden 0:00 minuter börjar då blinka i displayen. Ange önskad tid i minuter och tryck sedan på ENTER-knappen för att bekräfta. Tryck på START-knappen för att starta programmet. Den inställda tiden räknar ned och löpbandets utgångshastighet är ,2 km/h eller 2,0 m.p.h.
- Page 54 ENTER-knappen för att bekräfta. Tryck på START-knappen för att starta programmet P – TARGET CALORIES. Kaloriantalet räknar ned från det inställda kaloriförbränningsvärdet och löpbandets utgångshastighet är ,2 km/h eller 2,0 m.p.h. Precis som i program P1 går det att när som helst under programmet ändra hastigheten eller lutningen genom att trycka på...
- Page 55 LEVEL MIN. INCLINE LEVEL MAX. INCLINE LEVEL (prestandanivå) (lutningsnivå) (lutningsnivå) 10,0 11,0 12,0 P5 - SPEED INTERVAL PROGRAM (program med hastighetsintervall) Välj P5 och tryck på ENTER-knappen. Performance Level (prestandanivå) L1 börjar blinka. Välj prestandanivå (L1 till L12) och ställ in lägsta (min.) och högsta (max.) hastighet med SPEED UP/DOWN-knappen.
- Page 56 LEVEL MIN. (prestandaniv MAX. SPEED(ML) MAX. SPEED(KM) MAX. SPEED(KM) SPEED(ML) å) 10,6 11,2 11,5 P6 - WEIGHT LOSS PROGRAM (program för viktminskning) Välj P6 och tryck på ENTER-knappen. Performance Level (prestandanivå) L1 börjar blinka. Välj prestandanivå (L1 till L12) och ställ in lägsta (min.) och högsta (max.) hastighet och lutning med SPEED UP/DOWN-knappen.
- Page 57 (lutningsnivå) LEVEL (max. lutningsnivå) P7- 5 SEL LEARNING PROGRAM (manuellt program, 5 km) Välj P7 och tryck på ENTER-knappen. Displayen visar en förinställd sträcka på 5 km eller miles. Tryck på START-knappen för att starta programmet P7 – 5K SELF LEARNING. Utgångshastigheten är mellan ,2 km/h eller 2,0 m.p.h.
- Page 58 P8 - HEART RATE CONTROL PROGRAM (program med pulsmätning) Välj P8 och tryck på ENTER-knappen. Beräknad målpuls (baserad på användarens ålder) visas i displayen. Se pulsdiagrammet i slutet av denna användarhandbok. Ställ in målpulsen med SPEED UP/DOWN-knappen. Målpulsen beror på användarens kondition och personlig tränares eller läkares rekommendation.
- Page 59 räkna ned, kaloriförbränningen och sträckan räknar uppåt och löpbandets hastighet och lutning blir desamma som under de första tre etapperna (lutning, hastighet och förlängd kontroll). Under programmets gång anpassas lutningen automatiskt för att bibehålla målpulsen. Hastigheten anpassas först när lutningen når högsta eller lägsta nivå. Användarens puls mäts med 0 sekunders intervall, och lutningen och hastigheten anpassas automatiskt för att bibehålla målpulsen.
- Page 60 TIME-rutan, och punktmatrisen på mitten av displayen och SAVE-knappen börjar blinka. Användaren kan nu ändra hastighets- och lutningsintervallen genom att trycka på SPEED UP/DOWN-knappen eller INCLINE UP/DOWN-knappen. Programmet sparar inställningarna för hastighet och lutning med 1 minuts intervall. Tryck återigen på ENTER-knappen för att ställa in nästa minutintervall.
- Page 61 Pulsdiagram Beräkna din målpuls enligt följande: Maxpuls = 220 - (minus) din ålder Beroende på träningsmål bör din puls ligga på följande procenttal av maxpulsen: Hälsa/ ettförbränning: 50-70 % av maxpulsen ondition/ itness: 70-80 % av maxpulsen Prestation: 80-90 % av maxpulsen Exempel: Du är 25 år gammal och du vill träna kondition: 220 –...
