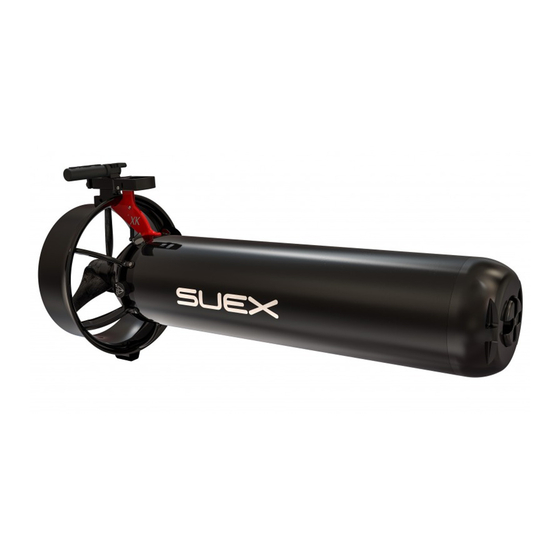

- Page 1 70971-70972 XK 1 Advanced Diving Vehicle INSTRUCTION MANUAL WARNINGS FOR USE May-2016 TO ENSURE YOUR USER INFORMATION IS UP TO DATE PLEASE DOWNLOAD THE LATEST VERSION OF THIS MANUAL FROM WWW.SUEX Page 1 of 47...
- Page 2 Always remember that fun should NEVER put your life at risk. The SUEX staff TO ENSURE YOUR USER INFORMATION IS UP TO DATE PLEASE DOWNLOAD THE LATEST VERSION OF THIS MANUAL FROM WWW.SUEX Page 2 of 47...
- Page 3 ADV or from its use other than as stipulated by this manual or without the precautions described within, cannot be attributed to defects of the product. TO ENSURE YOUR USER INFORMATION IS UP TO DATE PLEASE DOWNLOAD THE LATEST VERSION OF THIS MANUAL FROM WWW.SUEX Page 2 of 47...
- Page 4 (see specific paragraphs). TO ENSURE YOUR USER INFORMATION IS UP TO DATE PLEASE DOWNLOAD THE LATEST VERSION OF THIS MANUAL FROM WWW.SUEX Page 3 of 47...
-
Page 5: Table Of Contents
38.1 Procedure to follow in the event the cut off device is triggered ..................34 TO ENSURE YOUR USER INFORMATION IS UP TO DATE PLEASE DOWNLOAD THE LATEST VERSION OF THIS MANUAL FROM WWW.SUEX Page 4 of 47... - Page 6 Vibration levels ............................. 46 After-sales service ..........................46 CE conformity............................47 TO ENSURE YOUR USER INFORMATION IS UP TO DATE PLEASE DOWNLOAD THE LATEST VERSION OF THIS MANUAL FROM WWW.SUEX Page 5 of 47...
-
Page 7: General Safety And Accident Prevention Regulations
IT IS NOT A LIFE-SAVING DEVICE! Always remember that you can ONLY COUNT ON YOUR OWN STRENGTH. TO ENSURE YOUR USER INFORMATION IS UP TO DATE PLEASE DOWNLOAD THE LATEST VERSION OF THIS MANUAL FROM WWW.SUEX Page 6 of 47... -
Page 8: Description And Operating Principle
The manufacturer shall not be liable for damage to persons and/or objects deriving from inappropriate use of the scooter. TO ENSURE YOUR USER INFORMATION IS UP TO DATE PLEASE DOWNLOAD THE LATEST VERSION OF THIS MANUAL FROM WWW.SUEX Page 7 of 47... -
Page 9: Preliminary Operations
(8) (see fig. 1) start to lift. Continue rotating until the nosecone detaches from the body. Remove the nosecone. TO ENSURE YOUR USER INFORMATION IS UP TO DATE PLEASE DOWNLOAD THE LATEST VERSION OF THIS MANUAL FROM WWW.SUEX Page 8 of 47... -
Page 10: Extracting The Battery
(14) pulling it upwards off the rods (13), at the end disconnect the red connector (15) avoiding to pull the wires. (see fig. 2 and 3). TO ENSURE YOUR USER INFORMATION IS UP TO DATE PLEASE DOWNLOAD THE LATEST VERSION OF THIS MANUAL FROM WWW.SUEX Page 9 of 47... -
Page 11: Inserting The Battery
With the ADV in vertical position, repeat the battery extraction procedure in the reverse order, being careful to insert the battery in the same orientation. (see fig. 5) Figure 5 TO ENSURE YOUR USER INFORMATION IS UP TO DATE PLEASE DOWNLOAD THE LATEST VERSION OF THIS MANUAL FROM WWW.SUEX Page 10 of 47... -
Page 12: Closing The Battery Compartment
TO ENSURE YOUR USER INFORMATION IS UP TO DATE PLEASE DOWNLOAD THE LATEST VERSION OF THIS MANUAL FROM WWW.SUEX Page 11 of 47... -
Page 13: Battery Gauge
ADV autonomy. THE ADV IS NOT A LIFE-SAVING DEVICE! TO ENSURE YOUR USER INFORMATION IS UP TO DATE PLEASE DOWNLOAD THE LATEST VERSION OF THIS MANUAL FROM WWW.SUEX Page 12 of 47... -
Page 14: Adv Diving Settings
Insert the battery and close the scooter as described in previous chapter, being careful to connect the red connector only if you have to immediately use the ADV. TO ENSURE YOUR USER INFORMATION IS UP TO DATE PLEASE DOWNLOAD THE LATEST VERSION OF THIS MANUAL FROM WWW.SUEX Page 13 of 47... -
Page 15: Settings And Trim Adjustments
SUEX S.r.l. will not be liable for damages and accidents happened in consequence of behaviors in contradiction to the indications in it reported. TO ENSURE YOUR USER INFORMATION IS UP TO DATE PLEASE DOWNLOAD THE LATEST VERSION OF THIS MANUAL FROM WWW.SUEX Page 14 of 47... -
Page 16: Training
“D” ring of the technical buoyancy compensators. Examples of the harness and carabineer to be used TO ENSURE YOUR USER INFORMATION IS UP TO DATE PLEASE DOWNLOAD THE LATEST VERSION OF THIS MANUAL FROM WWW.SUEX Page 15 of 47... - Page 17 See the following illustrations. Cord attachment to the left handle Attachment to the right handle with adjustable knot. TO ENSURE YOUR USER INFORMATION IS UP TO DATE PLEASE DOWNLOAD THE LATEST VERSION OF THIS MANUAL FROM WWW.SUEX Page 16 of 47...
- Page 18 ADV. As a rule, the type and position of the diving equipment should guarantee perfect streamlining and no elements should protrude or be left dangling. TO ENSURE YOUR USER INFORMATION IS UP TO DATE PLEASE DOWNLOAD THE LATEST VERSION OF THIS MANUAL FROM WWW.SUEX Page 17 of 47...
-
Page 19: Using The Adv Diving Scooter
Pay particular attention when exiting rough sea since waves could lift and launch the ADV against you with even fatal consequences. TO ENSURE YOUR USER INFORMATION IS UP TO DATE PLEASE DOWNLOAD THE LATEST VERSION OF THIS MANUAL FROM WWW.SUEX Page 18 of 47... -
Page 20: 12 "Parking" The Adv Underwater
Always be certain and aware of your capabilities. Adequate training courses are essential for your safety. TO ENSURE YOUR USER INFORMATION IS UP TO DATE PLEASE DOWNLOAD THE LATEST VERSION OF THIS MANUAL FROM WWW.SUEX Page 19 of 47... -
Page 21: Depth And Operating Environments
ADV. Do not direct propeller flow at the sea bottom to avoid raising sand or mud. TO ENSURE YOUR USER INFORMATION IS UP TO DATE PLEASE DOWNLOAD THE LATEST VERSION OF THIS MANUAL FROM WWW.SUEX Page 20 of 47... -
Page 22: Hazardous Area And Residual Risks
CHILDREN OR AMATEURS. ALWAYS TURN IT OFF BEFORE EXITING THE WATER AND DISCONNECT THE BATTERY AS SOON AS POSSIBLE (see previous chapters). TO ENSURE YOUR USER INFORMATION IS UP TO DATE PLEASE DOWNLOAD THE LATEST VERSION OF THIS MANUAL FROM WWW.SUEX Page 21 of 47... -
Page 23: Safety Device
Short circuits protection. Every cells has an electronic protection system against the accidental short circuit, in any case DO NOT SHORT CIRCUIT THE BATTERY, TO ENSURE YOUR USER INFORMATION IS UP TO DATE PLEASE DOWNLOAD THE LATEST VERSION OF THIS MANUAL FROM WWW.SUEX Page 22 of 47... -
Page 24: Switch
22 P RECAUTIONS FOR USE TO ENSURE YOUR USER INFORMATION IS UP TO DATE PLEASE DOWNLOAD THE LATEST VERSION OF THIS MANUAL FROM WWW.SUEX Page 23 of 47... - Page 25 Do not remove wires from the connector or invert polarity; Do not get internal ADV parts and batteries wet. TO ENSURE YOUR USER INFORMATION IS UP TO DATE PLEASE DOWNLOAD THE LATEST VERSION OF THIS MANUAL FROM WWW.SUEX Page 24 of 47...
-
Page 26: Troubleshooting
In addition to the percentage of charge remaining, it displays also the error codes. Please refer to the following table: TO ENSURE YOUR USER INFORMATION IS UP TO DATE PLEASE DOWNLOAD THE LATEST VERSION OF THIS MANUAL FROM WWW.SUEX Page 25 of 47... - Page 27 Turn the main switch off, wait 5 second or more and switch on the scooter. StoP See A002 and A006. TO ENSURE YOUR USER INFORMATION IS UP TO DATE PLEASE DOWNLOAD THE LATEST VERSION OF THIS MANUAL FROM WWW.SUEX Page 26 of 47...
-
Page 28: Adv Flooding, Sinking
Important note: always remove the battery after the use. TO ENSURE YOUR USER INFORMATION IS UP TO DATE PLEASE DOWNLOAD THE LATEST VERSION OF THIS MANUAL FROM WWW.SUEX Page 27 of 47... -
Page 29: Maintenance
NOTE: using spray lubricants, it is important to air the inside of the ADV. In this way the propelling gas go away, for the most part are inflammable! TO ENSURE YOUR USER INFORMATION IS UP TO DATE PLEASE DOWNLOAD THE LATEST VERSION OF THIS MANUAL FROM WWW.SUEX Page 28 of 47... -
Page 30: Disposal And Scrapping
BEFORE EMBARKING THE ADV ON AIRPLANES OR PUBLIC TRANSPORTATION VEHICLES, PLEASE READ THE REGULATIONS ON BATTERY TRANSPORT! TO ENSURE YOUR USER INFORMATION IS UP TO DATE PLEASE DOWNLOAD THE LATEST VERSION OF THIS MANUAL FROM WWW.SUEX Page 29 of 47... -
Page 31: Storage
The machine has been marked with a serial number located in the engine body. This number is to be quoted whenever technical assistance or spare parts are required. TO ENSURE YOUR USER INFORMATION IS UP TO DATE PLEASE DOWNLOAD THE LATEST VERSION OF THIS MANUAL FROM WWW.SUEX Page 30 of 47... -
Page 32: Battery Charge (General Rules)
If a perceptible drop in distributed power is noticed during ADV use, immediately stop use and turn off using the switch. TO ENSURE YOUR USER INFORMATION IS UP TO DATE PLEASE DOWNLOAD THE LATEST VERSION OF THIS MANUAL FROM WWW.SUEX Page 31 of 47... -
Page 33: Ideal Battery Charging Conditions
37 I DEAL BATTERY DEPLETION CONDITIONS We recommend using discharging batteries at a temperature between 10°C and 40°C. TO ENSURE YOUR USER INFORMATION IS UP TO DATE PLEASE DOWNLOAD THE LATEST VERSION OF THIS MANUAL FROM WWW.SUEX Page 32 of 47... -
Page 34: Important Note On Battery Depletion
The cut off device should only trigger in exceptional cases and this event should not occur during normal battery use since correct use does not include excessive depletion. TO ENSURE YOUR USER INFORMATION IS UP TO DATE PLEASE DOWNLOAD THE LATEST VERSION OF THIS MANUAL FROM WWW.SUEX Page 33 of 47... -
Page 35: Procedure To Follow In The Event The Cut Off Device Is Triggered
Contact SUEX if any of these problems are observed. TO ENSURE YOUR USER INFORMATION IS UP TO DATE PLEASE DOWNLOAD THE LATEST VERSION OF THIS MANUAL FROM WWW.SUEX Page 34 of 47... -
Page 36: Battery Storage
Please refer to the IATA packing instruction 967 for shipping UN3480 batteries contained in equipment. In all cases, please refer to local rules for transportation. TO ENSURE YOUR USER INFORMATION IS UP TO DATE PLEASE DOWNLOAD THE LATEST VERSION OF THIS MANUAL FROM WWW.SUEX Page 35 of 47... -
Page 37: Elica Prop Lock
ADV is off. The propeller should not rotate when the trigger is pressed! Figure 9 TO ENSURE YOUR USER INFORMATION IS UP TO DATE PLEASE DOWNLOAD THE LATEST VERSION OF THIS MANUAL FROM WWW.SUEX Page 36 of 47... -
Page 38: How To Insert The Prop Lock Propeller
CORRECT PROP LOCK PROPELLER POSITIONING OPERATIONS. (see fig. 10) PROTECTIVE GLOVES MUST ALWAYS BE WORN Figure 10 TO ENSURE YOUR USER INFORMATION IS UP TO DATE PLEASE DOWNLOAD THE LATEST VERSION OF THIS MANUAL FROM WWW.SUEX Page 37 of 47... -
Page 39: Prop Lock Propeller Maintenance
ADV on the flow conveyor in the vertical position. Any collisions with the propeller (larger) could damage both the prop lock propeller and ADV. TO ENSURE YOUR USER INFORMATION IS UP TO DATE PLEASE DOWNLOAD THE LATEST VERSION OF THIS MANUAL FROM WWW.SUEX Page 38 of 47... -
Page 40: Cruise Control And Revolving Handle
IN ANY CASE, PAY THE UTMOST ATTENTION DURING CRUISE CONTROL KNOB USE SINCE THIS OPERATION COULD BE POTENTIALLY HAZARDOUS TO ENSURE YOUR USER INFORMATION IS UP TO DATE PLEASE DOWNLOAD THE LATEST VERSION OF THIS MANUAL FROM WWW.SUEX Page 39 of 47... -
Page 41: By Pass Device
ALSO REMEMBER THAT YOU MUST BE ABLE TO ABANDON THE ADV AT ANY TIME. DO NOT USE TOW SYSTEMS THAT ARE DIFFICULT TO RELEASE. TO ENSURE YOUR USER INFORMATION IS UP TO DATE PLEASE DOWNLOAD THE LATEST VERSION OF THIS MANUAL FROM WWW.SUEX Page 40 of 47... -
Page 42: Operations
THE BY PASS DEVICE SHOULD ONLY BE USED IF AN ELECTRONIC FAULT OCCURS AND ONLY DURING A DIVE. DO NOT USE THIS DEVICE AS A NORMAL STARTING PROCEDURE. TO ENSURE YOUR USER INFORMATION IS UP TO DATE PLEASE DOWNLOAD THE LATEST VERSION OF THIS MANUAL FROM WWW.SUEX Page 41 of 47... -
Page 43: By Pass Knob Protection
(see fig. 13 pos. 51) TO ENSURE YOUR USER INFORMATION IS UP TO DATE PLEASE DOWNLOAD THE LATEST VERSION OF THIS MANUAL FROM WWW.SUEX Page 42 of 47... -
Page 44: Suex Drive
DRIVe ™ • LOW power consumption using NFC • Suex DRIVe ™ application downloadable on PLAY GOOGLE TO ENSURE YOUR USER INFORMATION IS UP TO DATE PLEASE DOWNLOAD THE LATEST VERSION OF THIS MANUAL FROM WWW.SUEX Page 43 of 47... -
Page 45: Warranty
Defects or damages due to humidity, liquids or foreign objects introduced within the battery pack or that have rusted any part of the battery. TO ENSURE YOUR USER INFORMATION IS UP TO DATE PLEASE DOWNLOAD THE LATEST VERSION OF THIS MANUAL FROM WWW.SUEX Page 44 of 47... - Page 46 6. The consumer should verify and make sure of the information reported on the appropriate publication made by the retailer on the point of sale. TO ENSURE YOUR USER INFORMATION IS UP TO DATE PLEASE DOWNLOAD THE LATEST VERSION OF THIS MANUAL FROM WWW.SUEX Page 45 of 47...
-
Page 47: Noise Levels
For that not foreseen by this manual, please refer, for affinity, to civil code regulations, while any disputes shall be submitted to the Court of Treviso. TO ENSURE YOUR USER INFORMATION IS UP TO DATE PLEASE DOWNLOAD THE LATEST VERSION OF THIS MANUAL FROM WWW.SUEX Page 46 of 47... -
Page 48: Ce Conformity
UNI EN ISO 61000-6-4 UNI EN ISO 61000-6-1 CEI EN 60034-1 CEI EN 60335-1 Villorba, Dec 1rst, 2015 SUEX S.r.l. TO ENSURE YOUR USER INFORMATION IS UP TO DATE PLEASE DOWNLOAD THE LATEST VERSION OF THIS MANUAL FROM WWW.SUEX Page 47 of 47... - Page 49 70971-70972 SCOOTER SUBACQUEO XK 1 MANUALE D’USO E MANUTENZIONE 05/2016 CONSULTARE IL SITO WWW.SUEX.IT PER LA VERSIONE PIU’ RECENTE DEL PRESENTE MANUALE Pagina 1 di 48...
- Page 50 Revisione Benvenuti nel mondo SUEX SUEX S.r.l. si complimenta e vi ringrazia per la fiducia dimostrata nell’acquistare un nostro scooter. Ogni “scooter subacqueo” è frutto di maturate esperienze e lunghi collaudi dei prototipi. Uno staff di persone capaci e creative, coadiuvate da esperti subacquei di grande coraggio e dimostrata abilità...
- Page 51 SUEX S.r.l. consegna all’acquirente lo scooter subacqueo XK 1 di seguito denominato “ADV” in perfetto stato di manutenzione completo di manuale di uso e manutenzione; assume che chi si appresta ad utilizzare l’ADV abbia seguito uno specifico addestramento per la conduzione di veicoli subacquei del genere e di aver conseguito la necessaria certificazione da parte di un’agenzia qualificata;...
- Page 52 Titolo del documento MANUALE D’ISTRUZIONI PER XK1 Revision SUEX S.r.l. declina ogni responsabilità per perdite o danni subiti da terze persone derivanti dall’utilizzo di questo ADV. L’ADV non è un giocattolo, né un mezzo idoneo al salvataggio. La sua funzione è...
- Page 53 Come inserire l’elica prop lock.............................. 37 42.4 Manutenzione elica prop lock..............................38 42.5 Problemi, cause e rimedi elica prop lock..........................38 CONSULTARE IL SITO WWW.SUEX.IT PER LA VERSIONE PIU’ RECENTE DEL PRESENTE MANUALE Pagina 4 di 48...
- Page 54 Livelli rumorosi ....................................46 Livelli di vibrazione ..................................46 Assistenza tecnica ..................................46 Dichiarazione di conformità ................................47 CONSULTARE IL SITO WWW.SUEX.IT PER LA VERSIONE PIU’ RECENTE DEL PRESENTE MANUALE Pagina 5 di 48...
-
Page 55: Norme Generali Di Sicurezza E Di Prevenzione Infortuni
Prima di utilizzare il mezzo leggere attentamente le istruzioni riportate sul presente manuale La presente pubblicazione e’ di esclusiva proprietà di SUEX s.r.l che ne vieta la riproduzione anche parziale senza precisa autorizzazione scritta. NOTA IMPORTANTE! Nonostante fare un immersione con l’ausilio dell’ADV subacqueo sia molto divertente e vi... -
Page 56: Descrizione E Principio Di Funzionamento
Figura 1 SO PREVISTO L’ADV prodotto da SUEX s.r.l. è un mezzo progettato e costruito per lo spostamento in immersione. Qualsiasi intervento eseguito sul prodotto, da parte del cliente o terze parti, che modifichi sostanzialmente la destinazione d’uso è vietato. -
Page 57: Operazioni Preliminari
(vedi fig. 1) comincia a sollevarsi, continuare nella rotazione fino a quando la calotta non si sia staccata dal corpo principale. Estrarre la calotta. CONSULTARE IL SITO WWW.SUEX.IT PER LA VERSIONE PIU’ RECENTE DEL PRESENTE MANUALE Pagina 8 di 48... -
Page 58: Estrazione Della Batteria
(14) tirandola verso l’alto sfilandola dalle aste (13) (vedi fig. 2 e 3). Quando la batteria è estratta, staccare il connettore rosso (15). CONSULTARE IL SITO WWW.SUEX.IT PER LA VERSIONE PIU’ RECENTE DEL PRESENTE MANUALE Pagina 9 di 48... -
Page 59: Ricarica Della Batteria
Con l’ADV in posizione verticale, ripetere l’operazione di estrazione della batteria esattamente al contrario, avendo cura di avvitare i due pomoli (11) dopo aver inserito l’anello drop-trap (12a) Figura 5 CONSULTARE IL SITO WWW.SUEX.IT PER LA VERSIONE PIU’ RECENTE DEL PRESENTE MANUALE Pagina 10 di 48... -
Page 60: Chiusura Del Vano Batterie
CONSULTARE IL SITO WWW.SUEX.IT PER LA VERSIONE PIU’ RECENTE DEL PRESENTE MANUALE Pagina 11 di 48... -
Page 61: Indicatore Di Carica Batteria
Si ricorda che l’ADV deve essere solo un ausilio all’immersione e NON UN MEZZO DI SALVATAGGIO! CONSULTARE IL SITO WWW.SUEX.IT PER LA VERSIONE PIU’ RECENTE DEL PRESENTE MANUALE Pagina 12 di 48... -
Page 62: Assetto Dell'adv In Immersione
NOTA IMPORTANTE: nella figura 7 si può osservare la zavorra addizionale (23b). Questa zavorra è necessaria per il corretto galleggiamento in acqua dell’ADV. Non rimuovere questa zavorra è stata determinata in fabbrica. CONSULTARE IL SITO WWW.SUEX.IT PER LA VERSIONE PIU’ RECENTE DEL PRESENTE MANUALE Pagina 13 di 48... -
Page 63: Regolazione Assetto E Trim
Sul mezzo è incollata la seguente etichetta, essa non vede essere rimossa ed in caso di illeggibilità va sostituita con una nuova da richiedere alla nostra assistenza. La rimozione di questa etichetta, comporta la non responsabilità di SUEX S.r.l. per incidenti occorsi in seguito a comportamenti tenuti in contraddizione alle indicazioni in essa riportate. -
Page 64: Addestramento
8.3 C ONFIGURAZIONE ED ASSETTO DI MANOVRA I veicoli subacquei SUEX S.r.l. sono del tipo TOW BEHIND (si differenzia dai così detti “ride on top” che devono essere cavalcati) e quindi l'utilizzo ideale richiede che il subacqueo si faccia trainare restando in posizione arretrata rispetto all’ADV. - Page 65 La fune di traino va collegata all’ADV sui due fori presenti in prossimità delle maniglie sul convogliatore dell’elica, vedi immagini seguenti. Fissaggio fune alla maniglia sinistra Fissaggio alla maniglia destra, con nodo regolabile. CONSULTARE IL SITO WWW.SUEX.IT PER LA VERSIONE PIU’ RECENTE DEL PRESENTE MANUALE Pagina 16 di 48...
- Page 66 In linea di principio il tipo ed il posizionamento dell'attrezzatura deve garantire una perfetta idrodinamicità e non presentare elementi sporgenti o penzolanti. CONSULTARE IL SITO WWW.SUEX.IT PER LA VERSIONE PIU’ RECENTE DEL PRESENTE MANUALE Pagina 17 di 48...
-
Page 67: Uso Del Veicolo Subacqueo Adv
Particolare attenzione va dedicata all’uscita dall’acqua in presenza di onde, esse potrebbero sollevare e lanciarvi addosso l’ADV con conseguenze anche fatali. CONSULTARE IL SITO WWW.SUEX.IT PER LA VERSIONE PIU’ RECENTE DEL PRESENTE MANUALE Pagina 18 di 48... -
Page 68: 12 "Sosta" Dell'adv Sott'acqua
Siate sempre certi e consapevoli delle vostre possibilità. Adeguati corsi di addestramento sono indispensabili alla vostra sicurezza. CONSULTARE IL SITO WWW.SUEX.IT PER LA VERSIONE PIU’ RECENTE DEL PRESENTE MANUALE Pagina 19 di 48... -
Page 69: Profondità E Ambienti Di Utilizzo
Durante l’utilizzo dell’ADV tenere sempre la mano sinistra lontana dall’elica, meglio se distesa lungo il vostro corpo, sul fianco, o appoggiata sulla mano destra per governare l’ADV con maggior confort. CONSULTARE IL SITO WWW.SUEX.IT PER LA VERSIONE PIU’ RECENTE DEL PRESENTE MANUALE Pagina 20 di 48... -
Page 70: Zona Pericolosa E Rischi Residui
NON LASCIARE MAI INCUSTODITO L’ADV, SOPRATTUTTO IN PRESENZA DI BAMBINI O INESPERTI. SPEGNERLO SEMPRE PRIMA DI USCIRE DALL’ACQUA E DISCONNETTERE LA BATTERIA APPENA POSSIBILE (vedi capitoli precedenti). CONSULTARE IL SITO WWW.SUEX.IT PER LA VERSIONE PIU’ RECENTE DEL PRESENTE MANUALE Pagina 21 di 48... -
Page 71: Dispositivo Di Sicurezza
Cut off (in caso di tentativo di sovrascarica, elimina l’assorbimento elettrico interrompendo l’erogazione di corrente, esso si ripristina con la ricarica della batteria) CONSULTARE IL SITO WWW.SUEX.IT PER LA VERSIONE PIU’ RECENTE DEL PRESENTE MANUALE Pagina 22 di 48... -
Page 72: Interruttore
Come per l’autonomia, anche la velocità dipende dagli stessi fattori. Si dovrà considerare la velocità compatibile al tipo di immersione ed adeguandola a quella dei compagni. CONSULTARE IL SITO WWW.SUEX.IT PER LA VERSIONE PIU’ RECENTE DEL PRESENTE MANUALE Pagina 23 di 48... -
Page 73: Precauzioni Duso
Non azionare l’ADV trattenendo l’elica o con oggetti tra le pale; Non staccare i cavi dal connettore od invertirne la polarità; Non bagnare le parti interne dell’ADV e le batterie. CONSULTARE IL SITO WWW.SUEX.IT PER LA VERSIONE PIU’ RECENTE DEL PRESENTE MANUALE Pagina 24 di 48... -
Page 74: Problemi, Cause E Rimedi
Oltre alla percentuale di carica residua, sul display è possibile leggere alcuni codici errore, essi possono comparire in casi particolari, sotto elencati, attenersi scrupolosamente alle note scritte nella tabella seguente: CONSULTARE IL SITO WWW.SUEX.IT PER LA VERSIONE PIU’ RECENTE DEL PRESENTE MANUALE Pagina 25 di 48... - Page 75 Errore BMS. A008 esclusivamente da SUEX Surriscaldamento logica di Ripristino automatico al raffreddamento del pacco A009 comando. batteria. Batteria non più Eccessiva scarica delle celle, batteria fuori uso, assistenza A010 utilizzabile. solo esclusivamente da SUEX Dopo 4 ore di inattivita dello scooter lasciato con l’interruttore acceso lo scooter si spegne per evitare Batteria verso una scarica l’eccessiva scarica della batteria. Spegnere lo scooter eccessiva. attendere almeno 5 secondi e riaccenderlo, sul display Aoff compare la capacità residua della batteria. Vedi allarme A002 e A006 StoP CONSULTARE IL SITO WWW.SUEX.IT PER LA VERSIONE PIU’ RECENTE DEL PRESENTE MANUALE Pagina 26 di 48...
-
Page 76: Allagamento Del Scooter Subacqueo, Affondamento
Attenzione che l’accidentale contatto con oggetti metallici all’interno del connettore non la cortocircuitino. Il volantino di apertura dell’involucro deve essere allentato. Nota importante: togliere sempre le batterie dopo l’uso. CONSULTARE IL SITO WWW.SUEX.IT PER LA VERSIONE PIU’ RECENTE DEL PRESENTE MANUALE Pagina 27 di 48... -
Page 77: Manutenzione
Ogni cento ore di utilizzo o almeno ogni due anni è consigliata la revisione dell’ADV, con la verifica delle tenute idrauliche e dei circuiti elettrici. SUEX S.r.l. provvede alla completa revisione del vostro ADV con spedizione in tutto il mondo. -
Page 78: Smaltimento E Rottamazione
PRIMA DI IMBARCARE L’ADV A BORDO DI VELIVOLI O MEZZI PUBBLICI INFORMATEVI SULLE NORME PER IL TRASPORTO DELLE BATTERIE! CONSULTARE IL SITO WWW.SUEX.IT PER LA VERSIONE PIU’ RECENTE DEL PRESENTE MANUALE Pagina 29 di 48... -
Page 79: Immagazzinaggio
Sulla macchina è stato apposto un numero di matricola impresso sul corpo motore. In caso di necessità, per richiesta di intervento di assistenza o per la fornitura di ricambi deve essere citato il numero riportato. CONSULTARE IL SITO WWW.SUEX.IT PER LA VERSIONE PIU’ RECENTE DEL PRESENTE MANUALE Pagina 30 di 48... -
Page 80: Ricarica Della Batteria (Norme Generali)
CONSULTARE IL SITO WWW.SUEX.IT PER LA VERSIONE PIU’ RECENTE DEL PRESENTE MANUALE Pagina 31 di 48... -
Page 81: Condizioni Ideali Per La Ricarica Della Batteria
36 C ONDIZIONI IDEALI PER LA RICARICA DELLA BATTERIA Temperatura ambiente suggerita da 10°C a 35°C (ideale 20°C) Temperatura della batteria all’inizio della ricarica 20°C. CONSULTARE IL SITO WWW.SUEX.IT PER LA VERSIONE PIU’ RECENTE DEL PRESENTE MANUALE Pagina 32 di 48... -
Page 82: Condizioni Ideali Per La Scarica Della Batteria
L’intervento del cut off è da ritenersi eccezionale e tale evento non dovrebbe verificarsi durante il normale utilizzo della batteria, in quanto il corretto uso del mezzo non prevede la scarica eccessiva della stessa. CONSULTARE IL SITO WWW.SUEX.IT PER LA VERSIONE PIU’ RECENTE DEL PRESENTE MANUALE Pagina 33 di 48... -
Page 83: Modalità Da Seguire In Caso Di Intervento Del Cut Off
Utilizzare la batteria non seguendo le raccomandazioni consigliate, può significare una sensibile diminuzione delle prestazioni e aspettativa di vita; CONSULTARE IL SITO WWW.SUEX.IT PER LA VERSIONE PIU’ RECENTE DEL PRESENTE MANUALE Pagina 34 di 48... -
Page 84: Conservazione Della Batteria
Fare riferimento alle istruzioni IATA per l’imballo 966 per spedire la batteria con norma UN 3840 trasportata all’interno dell’ADV. In ogni caso fare riferimento o chiedere o chiedere al trasportatore che intendete utilizzare. CONSULTARE IL SITO WWW.SUEX.IT PER LA VERSIONE PIU’ RECENTE DEL PRESENTE MANUALE Pagina 35 di 48... -
Page 85: Elica Prop-Lock
Nel caso della sostituzione o rimozione dell’elica prop lock, acceratrsi sempre con attenzione che l’ADV sia spento, ovvero premendo il grilletto l’elica non deve girare! Figura 9 CONSULTARE IL SITO WWW.SUEX.IT PER LA VERSIONE PIU’ RECENTE DEL PRESENTE MANUALE Pagina 36 di 48... - Page 86 DELL’ELICA PROP LOCK E’ INDISPENSABILE CHE LA SPINA (33) SIA IN CORRISPONDENZA DELLA SEDE (34). (vedi fig. 10) E’ SEMPRE OBBLIGATORIO L’USO DEI GUANTI DI PROTEZIONE Figura 10 CONSULTARE IL SITO WWW.SUEX.IT PER LA VERSIONE PIU’ RECENTE DEL PRESENTE MANUALE Pagina 37 di 48...
-
Page 87: Manutenzione Elica Prop Lock
Questo significa che quando appoggiamo l’ADV sul convogliatore, in posizione verticale, dobbiamo fare maggior attenzione. Eventuali colpi all’elica (più sporgente) potrebbero danneggiare sia l’elica prop lock che L’ADV. CONSULTARE IL SITO WWW.SUEX.IT PER LA VERSIONE PIU’ RECENTE DEL PRESENTE MANUALE Pagina 38 di 48... -
Page 88: Cruise Control E Impugnatura Girevole
CONSULTARE IL SITO WWW.SUEX.IT PER LA VERSIONE PIU’ RECENTE DEL PRESENTE MANUALE Pagina 39 di 48... -
Page 89: Dispositivo By Pass
IMMEDIATO DELL’ADV. SI RICORDA ULTERIORMENTE CHE L’ADV DEVE POTER ESSERE ABBANDONATO IN QUALSIASI MOMENTO. NON UTILIZZARE SISTEMI DI TRAINO NON FACILMENTE SVINCOLABILI DAL SUBACQUEO. CONSULTARE IL SITO WWW.SUEX.IT PER LA VERSIONE PIU’ RECENTE DEL PRESENTE MANUALE Pagina 40 di 48... -
Page 90: Funzionamento
IL DISPOSITIVO DI BY PASS VA UTILIZZATO SOLO E UNICAMENTE SE SI DOVESSE VERIFICARE INCONVENIENTE ELETTRONICO SOLO L’IMMERSIONE E’ GIA’ IN CORSO. NON UTILIZZARE QUESTO DISPOSITIVO PER FAR FUNZIONARE ABITUALMENTE L’ADV. CONSULTARE IL SITO WWW.SUEX.IT PER LA VERSIONE PIU’ RECENTE DEL PRESENTE MANUALE Pagina 41 di 48... -
Page 91: Corretto Comportamento In Immersione Utilizzando Il Dispositivo By Pass
GRANDE FORZA DI IMPATTO. SUEX S.r.l. non sarà assolutamente responsabile per qualsiasi danno a cose a persone provocati sia da un inappropriato uso del dispositivo BY PASS o CRUISE CONTROL che da un’ADV abbandonato alla libera navigazione privo di alcun vincolo al... -
Page 92: Suex Drive
Il computer Suex T1 può essere indossato al polso o montato sullo scooter per mezzo di un apposito supporto. DRIVe ™ funziona separatamente con ogni scooter subacqueo Suex dotato di questo sistema e pertanto è... -
Page 93: Garanzia
In caso di allagamento (per allagamento si intende la presenza del liquido in cui l’ADV è stato immerso, dentro l’involucro stagno) la garanzia sarà a discrezione di SUEX S.r.l.. Le spese di trasporto e imballaggio verso o dalla sede di SUEX S.r.l. dai paesi extra UE sono a carico dell’acquirente. -
Page 94: Conformità Rohs E Weee
47 C WEEE ONFORMITÀ In riferimento alla Normativa RoHS (the Restriction of Hazardous Substances), SUEX S.r.l. dichiara che tutti i prodotti immessi nel mercato europeo sono conformi alle seguenti normative europee, recepite in Italia dal decreto legislativo n. 151 del 25/07/2005:... -
Page 95: Livelli Rumorosi
Il presente manuale di uso e manutenzione è proprietà esclusiva della SUEX S.r.l. ogni riproduzione anche parziale non autorizzata è vietata. Per quanto non previsto dal presente manuale si fa rinvio, per affinità, alle norme del codice civile, mentre per le eventuali controversie sarà... -
Page 96: Dichiarazione Di Conformità
UNI EN ISO 12100-1:2010 UNI EN ISO 61000-6-4 UNI EN ISO 61000-6-1 CEI EN 60034-1 CEI EN 60335-1 Villorba, 01 Dicembre 2015 SUEX S.r.l. CONSULTARE IL SITO WWW.SUEX.IT PER LA VERSIONE PIU’ RECENTE DEL PRESENTE MANUALE Pagina 47 di 48...
