ISTRUZIONI PER
I
L'INSTALLAZIONE
GRUPPO VIDEOCITOFONICO
AZV/304
Gruppo videocitofonico per impianti
sistema BPT X2 TECHNOLOGY, che
consente di trasmettere in un unico
doppino tutti i segnali per il funziona-
mento dell'impianto.
L'apparecchio è composto di due
unità: una di gestione e controllo,
l'altra audio.
Permette di essere utilizzato su
placche personalizzate.
Dispone di regolazione dei volumi
per entrambi i canali audio.
Al fine di migliorare la qualità del-
l'audio, è possibile, se le dimensio-
ni del posto esterno lo permettono,

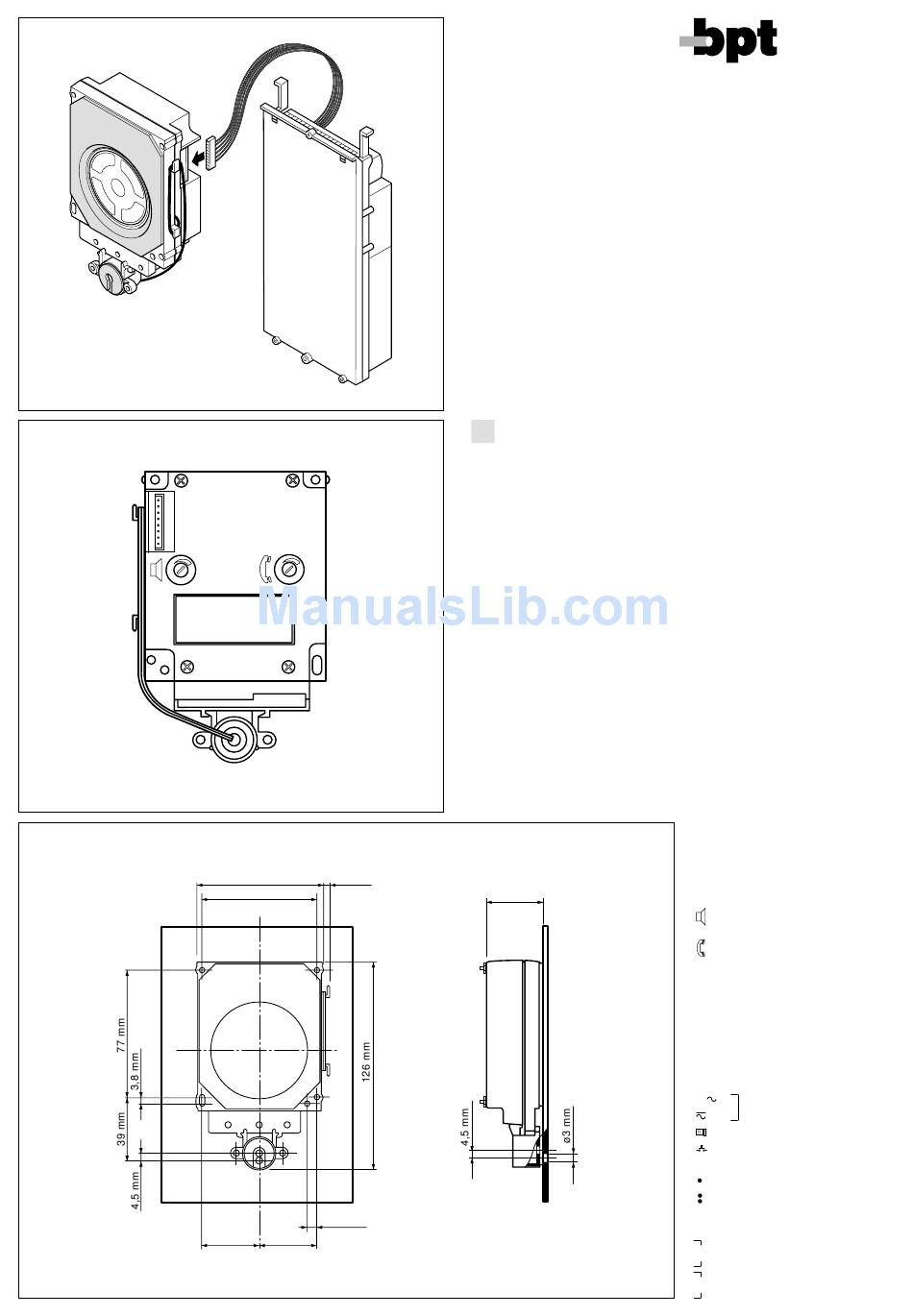

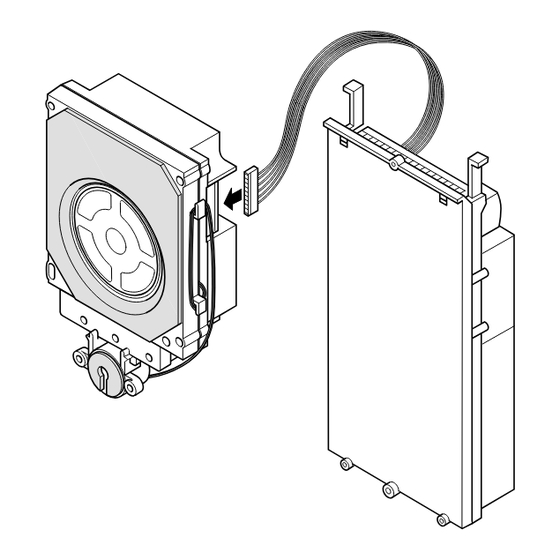

separare il microfono dall'unità
base (fig. 1) per un suo fissaggio in
posizione remota (250 mm max.).
Montare il gruppo fonico seguendo
2
37 mm
BPT S.p.A.
30020 Cinto Caomaggiore
Venezia - Italy
le indicazioni di fig. 3 mentre l'unità
di controllo va inserita nella scatola
incasso.
L'unità di gestione e controllo è
completa di cavo multiplo per il
collegamento dell'unità
morsetti di collegamento, ponticelli
di programmazione, regolazione
del tempo di attivazione dell'elet-
troserratura ed è munito di segna-
lazione acustica di impianto occu-
pato e di elettroserratura attiva.
Può comandare unità di ripresa
tipo MVT/100.
È possibile aggiungere, in serie al
primo posto esterno, altri tre posti
esterni (anche citofonici
AZ/304) senza l'utilizzo di ulteriori
apparecchiature.
Il gruppo fonico è predisposto per
il collegamento fino a quattro pul-
santi di chiamata con la possibilità
di espandere le stesse chiamate
fino a 64 con l'utilizzo
VZS/308C.
I cablaggi in dotazione permettono
un facile collegamento alle varie
apparecchiature che compongono
il posto esterno.
Regolazione dei volumi (fig. 2)
Potenziometro di regolazione
audio al posto esterno.
Potenziometro di regolazione
audio al derivato interno.
La regolazione dovrà essere ese-
guita in modo tale che i livelli audio
siano ottimizzati, evitando di provo-
care l'effetto Larsen.
Funzione dei morsetti (fig. 4)
Morsettiera M1
6/ 12÷16V ca 14÷18V cc
alimentazione
uscita elettroserratura
pulsante apriporta
5 massa per elettroserratura
uscita comando ausiliario 1
uscita comando ausiliario 2
14 uscita abilitazione posto
esterno
ingresso bus da altri posti
B IN
esterni
uscita bus verso i derivati
B OUT
3
interni o altri posti esterni
audio,
con
del
