DEUTSCH
ELEKTRISCHE ANSCHLÜSSE
A

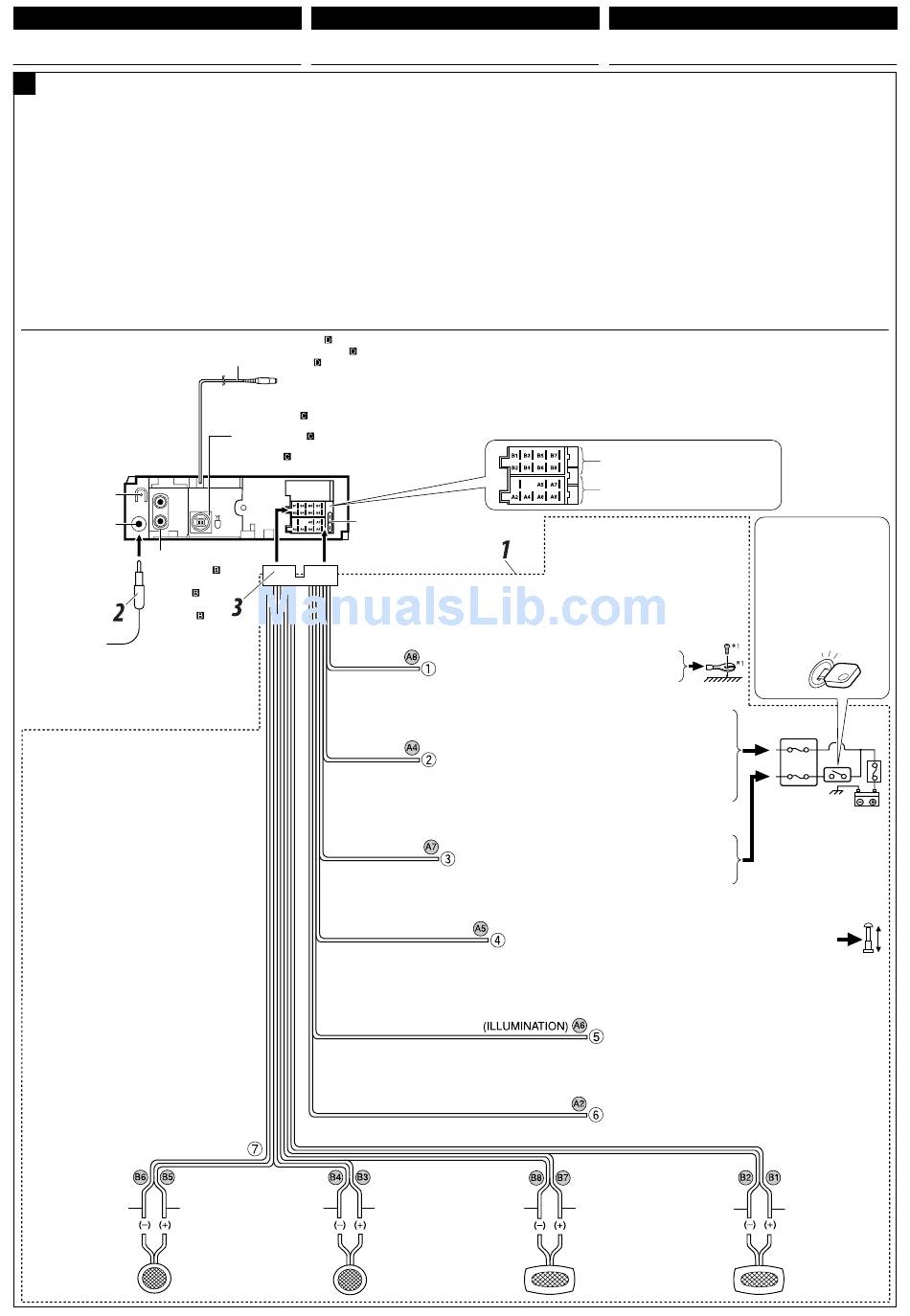

Typische Anschlüsse / Raccordements typiques / Collegamenti tipici
Vor dem Anschließen: Die Verdrahtung im Fahrzeug sorgfältig
überprüfen. Falsche Anschlüsse können ernsthafte Schäden am
Gerät hervorrufen.
Die Leiter des Stromkabels und die Leiter des Anschlusses im
Fahrzeug können sich farblich unterscheiden.
1
Die farbigen Adern des Stromkabels in der Reihenfolge
anschließen, wie in der Abbildung unten gezeigt.
2
Das Antennenkabel anschließen.
3
Die Kabelbäume am Gerät anschließen.
Hinweis: Verfügt Ihr Fahrzeug nicht über eine
Zubehöranschlußklemme, die Sicherung von der 1.
Sicherungsposition (Erstposition) in die 2. Sicherungsposition
versetzen, die rote Leitung (A7) an der (+) Batterieanschlußklemme
anschließen.
• Die gelbe Leitung (A4) wird in diesem Fall nicht verwendet.
An Lenkradfernbedienung (siehe Schaltplan
Pour la télécommande de volant (voir le diagramme
Al telecomando sul volante (cfr. schema
Hintere Erdungsc-
anschlußklemme
Borne arrière de masse
Terminale di terra
posteriore
Antennen-
anschlußklemme
Borne de l'antenne
Terminale per antenna
Schutz kappen Signalausgang
(siehe Schaltplan
Sortie de ligne (voir le
diagramme
Uscita linea
(cfr. schema
* 2
Vor der Überprüfung der Funktionsfähigkeit des Geräts
vor dem Einbau, muß diese Leitung angeschlossen
werden, da sonst die Stromversorgung nicht eingeschaltet
werden kann.
* 2
Pour vérifier le fonctionnement de cet appareil avant
installation, ce fil doit être raccordé, sinon l'appareil ne
peut pas être mis sous tension.
* 2 Per poter verificare il funzionamento dell'apparecchio
prima dell'installazione, è necessario avere già collegato
questo filo (altrimenti è impossibile accendere
l'apparecchio).
Weiß
Weiß mit schwarzem
Blanc
Streifen
Bianco
Blanc avec bande noire
Bianco a strisce nere
Linker Lautsprecher (vorne)
Enceinte gauche (avant)
Cassa sinistra (anteriore)
FRANÇAIS
RACCORDEMENTS ELECTRIQUES
Avant de commencer la connexion: Vérifiez attentivement le
câblage du véhicule. Une connexion incorrecte peut endommager
sérieusement l'appareil.
Le fil du cordon d'alimentation et ceux des connecteurs du châssis de la
voiture peuvent être différents en couleur.
1
Connectez les fils colorés du cordon d'alimentation dans l'ordre
spécifié sur l'illustration ci-dessous.
2
Connectez le cordon d'antenne.
3
Finalement, connectez le faisceau de fils à l'appareil.
Remarque: Si votre véhicule ne possède pas de borne accessoire,
déplacez le fusible de la position de fusible 1 (position originale) à la
position de fusible 2 et connectez le fil rouge (A7) à la borne positive (+)
de la batterie.
• Le fil jaune (A4) n'est pas utilisé dans ce cas.
)
)
)
An CD-Wechsler/DAB-Tuner oder andere externe Komponente
(siehe Schaltplan )
Au changeur de CD/tuner DAB ou à un autre appareil extérieur
(voir le diagramme )
Al CD changer/sintonizzatore DAB o altro componente esterno
(cfr. schema )
15 A Sicherung
Fusible 15 A
Fusibile 15 A
)
)
)
Schwarz
Noir
Nero
* 2
Gelb
* 2
Jaune
* 2
Giallo
Rot
Rouge
Rosso
Blau mit weißem Streifen
Bleu avec bande blanche
Blu a strisce bianche
Orange mit weißem Streifen
Orange avec bande blanche
Arancione con striscia bianca
Braun
Marron
Marrone
Grau mit schwarzem
Streifen
Gris avec bande noire
Grigio a strisce nere
Zur metallenen Karosserie oder zum Fahrwerk des Autos
Vers corps métallique ou châssis de la voiture
Sulla carrozzeria metallica o sul telaio dell'auto
Zur einer stromführenden Anschlußklemme im Sicherungsblock
zum Anschließen an die Autobatterie (Umgehen des Zündschalters)
(konstant 12 V)
À une borne sous tension du porte-fusible connectée à la batterie de la
voiture (en dérivant l'interrupteur d'allumage) (12 V constant)
Su un terminale sotto tensione nel blocco fusibili che si collega alla
batteria dell'auto (bypassando l'interruttore di accensione)
(12 V costanti)
Zur einer Zubehöranschlußklemme im Sicherungsblock
Vers borne accessoire du porte-fusible
Su un terminale per accessori nel blocco fusibili
Zum Zusatzkabel des anderen Geräts oder der Motorantenne, sofern vorhanden
(max. 200 mA)
Au fil de télécommande de l'autre appareil ou à l'antenne automatique s'il y en a une
(200 mA max.)
Allo spinotto remoto di altra attrezzatura o all'eventuale antenna elettrica
(max 200 mA)
Grau Grün mit schwarzem
Gris Streifen
Grigio Vert avec bande noire
Verde a strisce nere
Rechter Lautsprecher (vorne)
Enceinte droit (avant)
Cassa destra (anteriore)
3
ITALIANO
COLLEGAMENTI ELETTRICI
Prima del collegamento: Verificare attentamente il cablaggio
della vettura. Si ricorda che un collegamento improprio può
danneggiare seriamente l'apparecchio.
I conduttori del cavo di alimentazione e quelli del connettore
sulla carrozzeria potrebbero essere di colore diverso.
1
Collegare I conduttori colorati del cavo di alimentazione
nell'ordine indicato nella figura di seguito.
2
Collegare il cavo dell'antenna.
3
Infine, collegare i cablaggi all'apparecchio.
Nota: Se la vettura non dispone di terminale per accessori,
spostare il fusibile dalla posizione 1 (posizione iniziale) alla
posizione 2, collegare il filo rosso (A7) sul terminale della batteria
con segno positivo (+).
• In questo caso, non si usa il filo giallo (A4).
2. Sicherungsposition / Position de fusible 2
Posizione 2 del fusibile
Position de fusible 1
1. Sicherungsposition /
Posizione 1 del fusibile
* 1
Wird nicht mit Gerät mitgeliefert
* 1
Non fourni avec cet autoradio
* 1
Non fornito con l'apparecchio
Zum Autobeleuchtungssteuerung-Schalter
À l'interrupteur d'éclairage de la voiture
All'interruttore di comando delle luci del veicolo
Zur Mobiltelefon
À un système de téléphone cellulaire
Al cellulare
Grün Lila mit schwarzem
Vert Streifen
Verde Violet avec bande noire
Porpora a strisce nere
Linker Lautsprecher (hinten)
Enceinte gauche (arrière)
Cassa sinistra (posteriore)
/
/
Zündschalter
Interrupteur d'allumage
Interruttore di accensione
Sicherungsblock
Porte-fusible
Blocco fusibili
Lila
Violet
Porpora
Rechter Lautsprecher
(hinten)
Enceinte droit (arrière)
Cassa destra (posteriore)
