NEC P401 Installation And Assembly Manual page 7

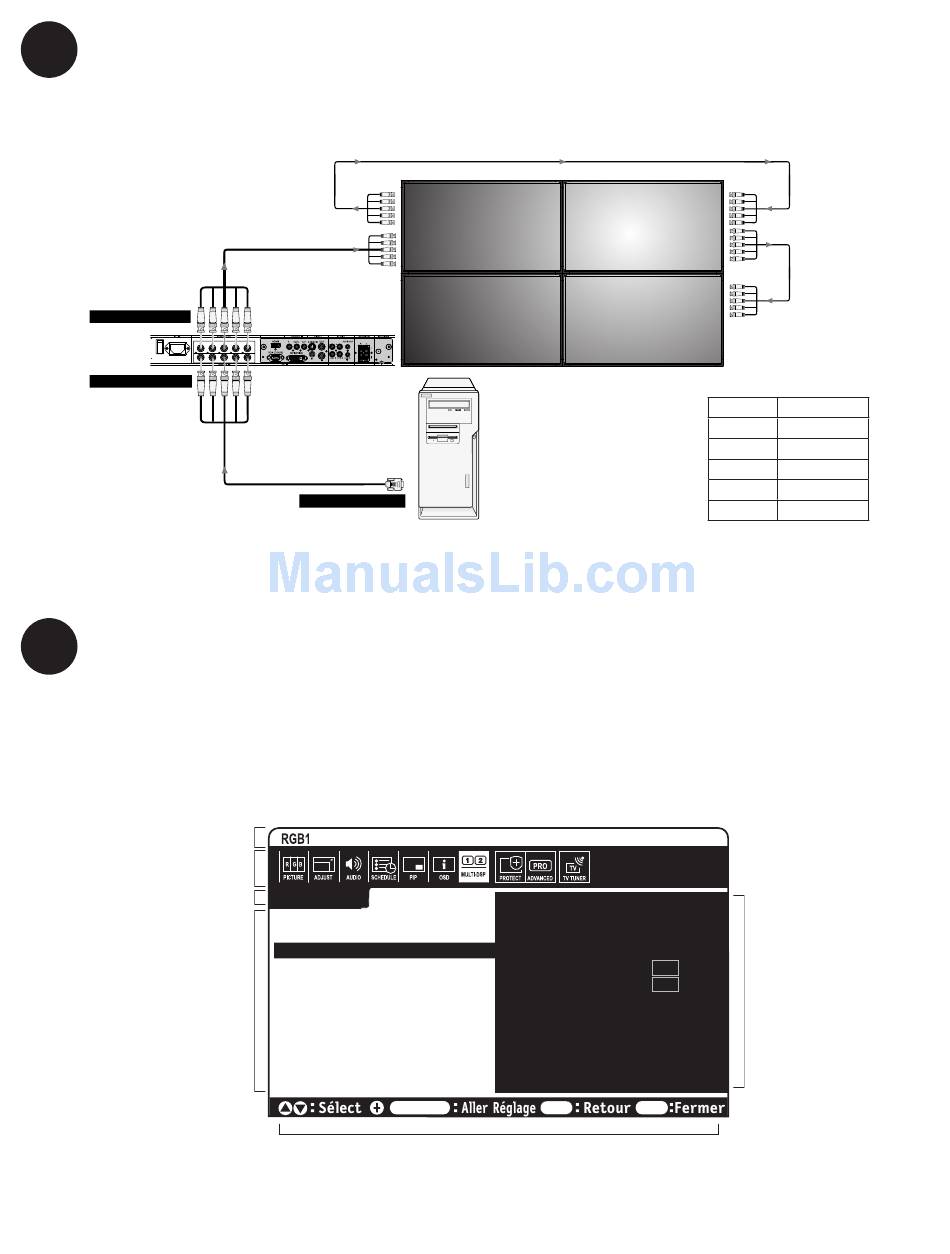

Connectez les câbles
3
Utilisez des câbles BNC pour connecter les moniteurs NEC.
À SORTIE RVB/HV
Moniteur 1
À ENTRÉE RVB/HV
Utilisez la fonction TileMatrix (matrice mosaïque) pour confi gurer
4
le mur d'images 2x2
La fonction TileMatrix des moniteurs NEC permet l'extension d'une image et son affi chage sur une confi guration
de mur d'images 2x2. * * Pour accéder à cette fonction, utilisez les contrôles OSD (On-Screen Display - Affi chage à
l'écran) sous l'icône du menu principal « MULTI-DISP ». Sous le sous-menu « TileMatrix » (Matrice mosaïque), activez
la fonction et confi gurez les paramètres nécessaires correspondant à la confi guration d'un mur d'images 2x2.
Source d'entrée
Icônes du menu principal
Article du menu principal
Sous-menu
*PerfectAlign™ est une marque déposée de Digital Factory. Brevet en instance. Tous droits réservés.
**Il est possible d'assembler jusqu'à vingt-cinq (25) moniteurs NEC pour confi gurer un affi chage multiple à l'aide de la fonction TileMatrix.
SORTIE RVB/HV
ENTRÉE RVB/HV
BNC x 5
BNC x 5
À sortie RVB analogue
Mini D-sub 15 broches
MULTI-DPS :
ID MONITEUR
CONTRÔLE IR
TILEMATRIX (MATRICE MOSAÏQUE)
DÉLAI DE MISE SOUS TENSION
VOYANT D'ALIMENTATION
RÉINIT AFFICH MULTIPLES
SET
Moniteur 2 Moniteur 3
Moniteur 1 Moniteur 4
PC
MONITEURS H
MONITEURS V
POSITION
TILE COMP
ACTIVER
EXIT
Guide des touches
2
ENTRÉE RVB/HV
SORTIE RVB/HV
ENTRÉE RVB/HV
GUIDE DE CÂBLE 5-BNC
FIL CONNEXION
Rouge Rouge
Vert Vert
Bleu Bleu
Noir H-Sync
Jaune V-Sync
REMARQUE : Assurez-vous
que tous les
câbles BNC sont
correctement
connectés.
2
2
1
OUI / NON
OUI / NON
Paramètres de réglage
MENU
