O
part
pièce
parte
A
1-1/4" stinger assembly / guide de 1,25 po / ensamblaje del soporte de 1 1/4 pulg.
B
adapter aluminum / adaptateur en aluminium / adaptador de aluminio
C
end cap assembly with hitch switch / capuchon avec contacteur d'attelage / ensamblaje tapa de extremo con interruptor de remolque
D
trigger pin / goupille de déclenchement / pasador de gatillo
E
M6 x 16 flat cap screw / vis à tête plate M6 x 16 / tornillo de cabeza plana M6 x 16
F
hex bolt 1/2 unc - 13 1/4" / vis hexagonale 1/2 unc – 13,25 po / perno hexagonal 1/2 unc - 13 1/4 de pulg.
G
washer 12mm id 24mm od / rondelle de 12 mm dia. int. et 24 mm dia. ext. / arandela de 12 mm diá. int. y 24 mm diá. ext
H
1/2 - 13 lock nut / écrou bloquant 1/2 - 13 / tuerca de seguridad de 1/2 -13
I
lockwasher 12mm id / rondelles de blocage de 12 mm dia. int. / arandela de seguridad de 12 mm diá. int.
J
hex head bolt 12 x 40mm / vis à tête hexagonale de 12 x 40 mm / perno de cabeza hexagonal 12 x 40 mm
K
hitch tool / outil d'attelage / herramienta de enganche
L
hex key 5mm / clé hexagonale de 5 mm / llave hexagonal de 5 mm
M
1/2 - 13 carriage bolt x 3 1/4" / vis de carrosserie 1/2 - 13 x 3,25 po / perno de carruaje 1/2 - 13 x 3 1/4 de pulg
N
"blue" strap assembly 3M with buckle / ensemble de sangle « bleue » de 3 m avec le boucle / ensamblaje de correa "azul" de 3 m con hebilla
O
stay-put cradle / berceau fixe / soporte "stay-put" / berceau fixe / soporte "stay-put"
P
ripple strap / sangle ridée / correa ondulada
Q
anti sway cage / cage stabilisatrice / jaula anti-balanceo
R
end cap / capuchon d'extrémité / tapón
Model #
XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX
Register online at www.thuleracks.com/register
5015931_01
TRAILWAY

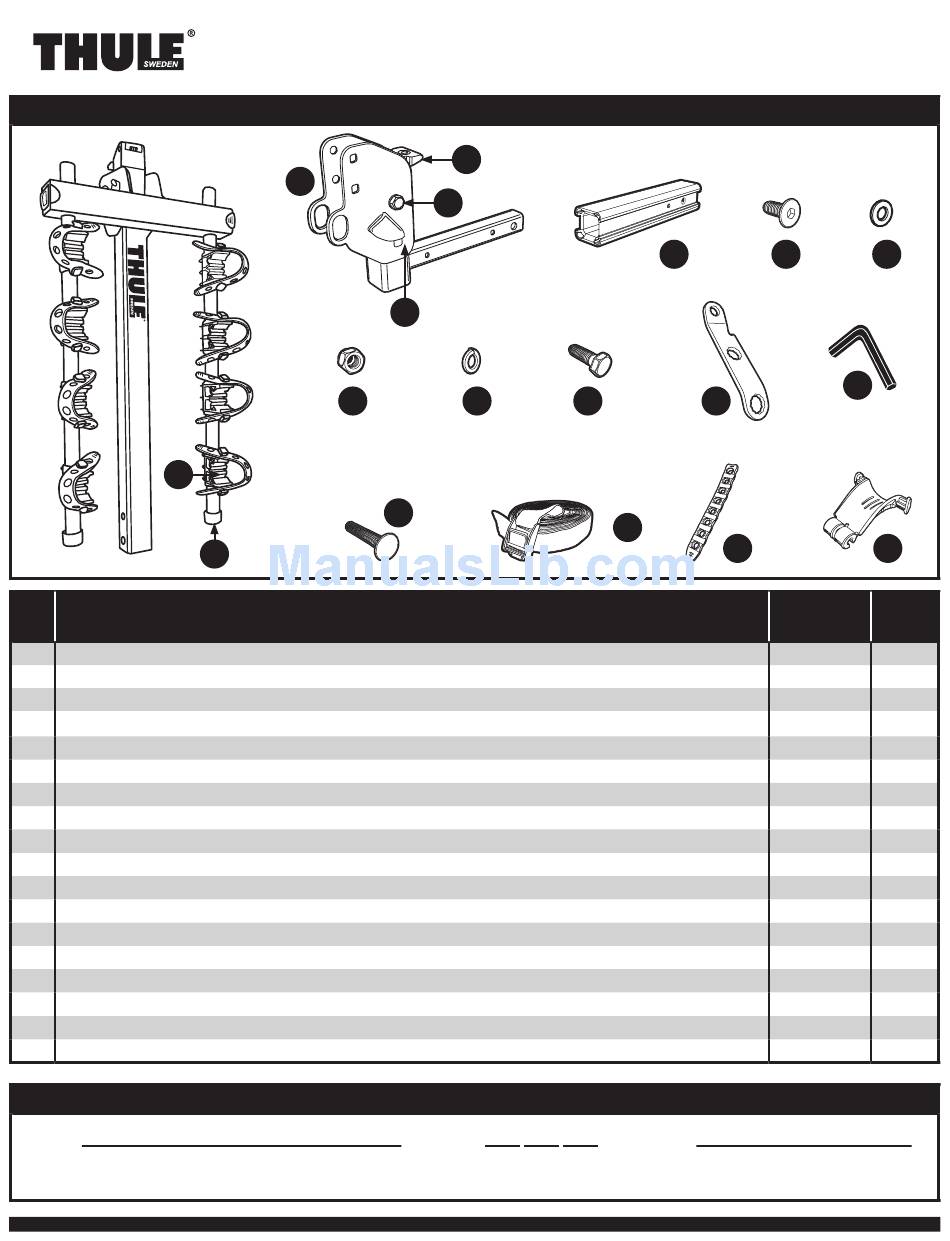

PARTS INCLUDED • PIÈCES INCLUSES • PIEZAS INCLUIDAS
A
H
R
PRODUCT REGISTRATION / ENREGISTREMENT DE PRODUIT / REGISTRO DE PRODUCTO
959
C
F
D
I
M
description
description
descripcion
Purchase Date
XXXXX/XXXXX/XXXXX
THULE 42 Silvermine Road Seymour, Connecticut 06483 (800) 238-2388
B
J
K
N
P
Place of
PurchaseXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX
E
G
L
Q
part number
qty.
numéro de pièce
qté
numero de parte
cant.
—
1
853-7292
1
753-3747
2
853-5953-02
2
853-5787-02
1
853-7012-02
2
951-1224-54
7
853-5584-02
4
956-1221-59
1
908-1240-54
1
853-5524
1
853-2430-02
1
853-7164
2
753-2030-07
1
853-7887
8
852-3006-001
12
852-2903-001
4
853-2181
2
1 of 6
