CONTROL X
2-way 5.25" (133mm) Indoor / Outdoor Speakers
THANK YOU FOR CHOOSING THIS JBL
The JBL
brand has been involved in every aspect of music,
®
film recording and reproduction from live performances to the
recordings you play in the home, car, or on-the-go.
We're confident that the JBL system you have chosen will provide
every note of enjoyment that you expected and that when you think
about purchasing additional audio equipment for your home, car or
office, you will once again choose a JBL product.
PRODUCT
®

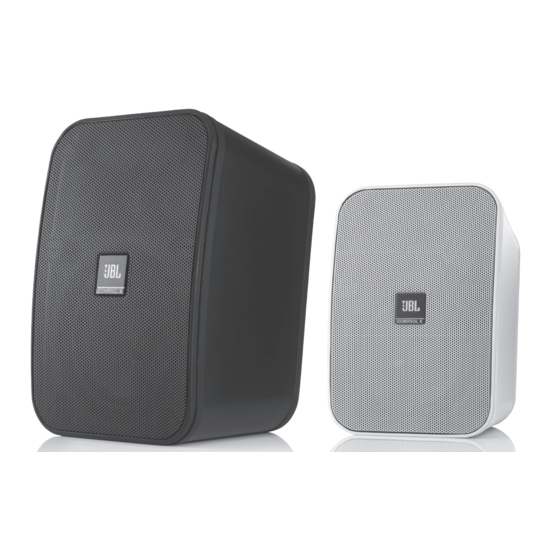

The JBL Control X is an advanced indoor/outdoor* loudspeaker
system that allows you to enjoy your favorite music in remote
locations around the home or in commercial spaces. To ensure
trouble-free performance, please carefully read these instructions
completely before connecting or using the system.
* Please note that while the JBL Control X is an all-
weather outdoor loudspeaker, it is not waterproof. These
speakers should NOT be submerged or directly exposed
to water, ice, snow or sustained moisture. Do not spray
water into the speaker's rear port.
OWNER'S MANUAL
Advertisement
Table of Contents
Related Manuals for JBL CONTROL X
Summary of Contents for JBL CONTROL X
- Page 1 * Please note that while the JBL Control X is an all- office, you will once again choose a JBL product.
-
Page 2: Unpacking The System
Use this polarity stripe to ensure that you are connecting the positive (+) terminal on the JBL Control X speakers to the positive (+) terminal on the amplifier, and connect the negative (–) speaker terminal to the negative (–) terminal on the amplifier. - Page 3 H. Securely attach the other end (10) of the security cable (8) to the Control X by engaging it through the bar (12) on the back speaker, as shown in the illustration.
-
Page 4: Maintenance And Service
8500 Balboa Boulevard, Northridge, CA 91329 USA www.jbl.com © 2015 HARMAN International Industries, Incorporated. All rights reserved. JBL is a trademark of HARMAN International Industries, Incorporated, registered in the United States and/or other countries. Features, specifications and appearance are subject to change without notice. TR00498_B... - Page 5 Nous sommes persuadés que le système JBL que vous avez choisi vous offrira chaque note de plaisir que vous attendez et que lorsque vous * Veuillez noter que bien que le JBL Control X soit un système penserez à acheter un équipement audio supplémentaire pour votre d'enceintes extérieures tout temps, il n'est pas étanche.
-
Page 6: Déballage Du Système
Utilisez cette bande de polarité pour vous assurer de connecter la borne positive (+) des enceintes JBL Control X aux bornes positives (+) de l’amplificateur et les bornes négatives (–) des enceintes aux bornes négatives (–) de l’amplificateur. - Page 7 H. Attachez solidement l'autre extrémité (10) du câble de sécurité (8) à la Control X en le faisant passer dans la barre (12) au dos de l'enceinte, comme représenté dans l'illustration. I. Branchez votre câble d'enceinte aux bornes (13) du dos de l'enceinte.
-
Page 8: Entretien Et Révision
© 2015 HARMAN International Industries, Incorporated. Tous droits réservés. JBL est une marque commerciale de HARMAN International Industries, Incorporated, déposée aux États-Unis et/ou dans d’autres pays. Les caractéristiques, les spécifications et l'aspect sont susceptibles d'être modifiés sans préavis. TR00498_B... - Page 9 Confiamos en que el sistema JBL que ha elegido le proporcione tota la nota de diversión que espera y que cuando piense en comprar otros * Tenga en cuenta que, aunque Control X de JBL sea un equipos de audio para su hogar, automóvil o despacho vuelva a elegir,...
-
Page 10: Desembalaje Del Sistema
Utilice esta franja de polaridad para asegurarse de que está conectando el terminal positivo (+) de los altavoces JBL Control X al terminal positivo (+) del amplificador y el terminal negativo (–) del altavoz al terminal negativo (–) del amplificador. - Page 11 H. Sujete firmemente el otro extremo (10) del cable de seguridad (10) al Control X pasándola a través de la barra (12) de la parte posterior del altavoz, tal como se muestra en la ilustración.
-
Page 12: Mantenimiento Y Servicio
© 2015 HARMAN International Industries, Incorporated. Todos los derechos reservados. JBL es una marca comercial de HARMAN International Industries, Incorporated, registrada en los Estados unidos u otros países. Las funciones, las especificaciones y el diseño del producto están sujetos a cambios sin previo aviso. -
Page 13: Manual Do Proprietário
® A marca JBL está presente em todos os aspectos da música, áudio A JBL Control X é uma caixa de som avançada para uso em ambientes ® de filmes, reprodução de apresentações ao vivo e de faixas que você... -
Page 14: Desembalando O Sistema
Observe o fio de som e verifique se ele possui listras indicadoras de polaridade para ajudar a distinguir um condutor do outro. Use as listras para garantir que o terminal positivo (+) da caixa JBL Control X seja conectado ao terminal positivo (+) do amplificador e o negativo (–) da caixa de som ao negativo (–) do amplificador. - Page 15 Se precisar montar o suporte em gesso ou alvenaria, use buchas e parafusos apropriados de maneira correta. H. Fixe a outra ponta (10) do cabo de segurança (8) ao Control X fixando-o na barra (12) na parte traseira da caixa de som da maneira mostrada na ilustração.
-
Page 16: Manutenção E Assistência Técnica
© 2015 HARMAN International Industries, Incorporated. Todos os direitos reservados. JBL é marca registrada da HARMAN International Industries, Incorporated, registrada nos Estados Unidos e/ou em outros países. As características, as especificações e o design estão sujeitos a alteração sem aviso prévio. - Page 17 Systems sorgfältig die vollständige Bedienungsanleitung. erfüllen wird und dass Du Dich auch bei künftigen Käufen von weiteren Audiogeräten für Dein Heim, Dein Auto oder Dein Büro immer wieder für die JBL- * Bitte beachte, dass der JBL Control X zwar ein wetterfester Produkte entscheiden wirst.
-
Page 18: Auspacken Des Systems
Streifen auf dem Lautsprecherkabel, der die Polarität anzeigt, um die unterschiedlichen Leiter entsprechend zuzuordnen. Stelle mithilfe dieses Streifens sicher, dass Du den positiven (+) Anschluss des JBL Control X -Lautsprechers mit dem positiven (+) Anschluss am Verstärker verbindest, und den negativen (–) Lautsprecheranschluss mit dem negativen (–) Verstärkeranschluss. - Page 19 Einsatz von richtig ausgewählten und korrekt angebrachten Dübeln und Schrauben zwingend erforderlich. H. Befestige das andere Ende (10) der Sicherheitsschnur (8) am Control X, indem Du es in den Riegel (12) auf der Rückseite des Lautsprechers einklinkst, so wie in der Abbildung dargestellt.
-
Page 20: Wartung Und Reparatur
8500 Balboa Boulevard, Northridge, CA 91329 USA www.jbl.com © 2015 HARMAN International Industries, Incorporated. Alle Rechte vorbehalten. JBL ist ein Warenzeichen von HARMAN International Industries, Incorporated, registriert in den Vereinigten Staaten und/oder anderen Ländern. Änderungen an Merkmalen, Spezifikationen und Aussehen können ohne vorherige Ankündigung erfolgen. TR00498_B... -
Page 21: Manuale Utente
Siamo certi che il sistema JBL che avete scelto possa garantire la massima qualità d’ascolto che vi aspettate e che per l’acquisto di * Vi preghiamo di notare che anche se JBL Control X è un altra attrezzatura audio per la casa, l’autovettura o l’ufficio sceglierete diffusore da esterno adatto a tutte le condizioni meteo, non è... -
Page 22: Disimballaggio Del Sistema
è dotato di strisce di polarità per aiutarvi a distinguere i suoi due conduttori. Utilizzare questa striscia di polarità per assicuravi di collegare il morsetto positivo (+) della cassa JBL Control X al morsetto positivo (+) dell’amplificatore, ed il morsetto negativo (–) della cassa con il morsetto negativo (–) dell’amplificatore. - Page 23 MONTARE A MURO LE CASSE UTILIZZANDO LE STAFFE DA MURO FORNITE Delle staffe regolabili da muro sono incluse con le casse JBL Control X. Le staffe fornite sono per il solo montaggio a muro. Non è raccomandato installare le casse JBL Control X al soffitto, indipendentemente dalla staffa usata.
- Page 24 © 2015 Harman International Industries, Incorporated. Tutti i diritti riservati. JBL è un marchio di HARMAN International Industries, Incorporated, registrato negli Stati Uniti e/o negli altri Paesi. Le funzionalità, le specifiche e l'aspetto sono passibili di modifiche senza preavviso.
- Page 25 * Houd er rekening mee dat de JBL Control X een "all- opnieuw zult kiezen voor een JBL-product.
-
Page 26: Het Systeem Uitpakken
Gebruik deze polariteitstreep om ervoor te zorgen dat u de positieve (+) terminal op de JBL Control X luidspreker aansluit op de positieve (+) terminal op de versterker, en de negatieve (-) luidspreker terminal op de negatieve (-) terminal van de aansluit. - Page 27 H. Het andere uiteinde (10) van de veiligheidskabel (8) bevestigen aan de Control X door de kabel via de beugel (12) op de achterluidspreker te laten lopen zoals aangegeven in de afbeelding. I. De luidsprekerkabel aansluiten op de terminals (13) op de achterkant...
-
Page 28: Onderhoud En Service
8500 Balboa Boulevard, Northridge, CA 91329 USA www.jbl.com © 2015 HARMAN International Industries, Incorporated. Alle rechten voorbehouden JBL is een handelsmerk van Harman International Industries, Incorporated, geregistreerd in de Verenigde Staten en/of andere landen. Opties, specificaties en vormgeving kunnen worden gewijzigd zonder voorafgaande kennisgeving. TR00498_B... - Page 29 For å sikre problemfri ytelse, bør du lese disse instruksjonene nøye før du kobler til eller bruker Vi er sikre på at JBL-systemet vil gjengi hver note med glede som du systemet. forventet og at når du vil kjøpe mer lydutstyr for hjemmet, bilen eller på...
-
Page 30: Koble Til Høyttalerne
Banankontakter kan anvendes for enkelhets skyld. Vær oppmerksom hvis høyttalerkabelen har en polaritetsstripe for å skille lederne. Bruk denne polaritetsstripen til å sikre at du kobler den positive (+) terminalen på JBL Control X-høyttalerne til den positive (+) terminalen på forsterkeren og den negative (+) terminalen på... - Page 31 Hvis braketten trenger skal monteres på gips, er det viktig å bruke riktig valgte og monterte veggfester og skruer. H. Fest godt den andre enden (10) av sikkerhetskabelen (8) til Control X ved å føre den gjennom stangen (12) på baksiden av høyttaleren, som vist i illustrasjonen.
-
Page 32: Vedlikehold Og Service
Vi anbefaler ikke vedvarende bruk ved det maksimale effektnivået. gang per år er minimum. I tilfelle systemet noensinne trenger service, kan du kontakte din lokale JBL-forhandler, eller gå til www.jbl.com for å finne et servicesenter nær deg. HARMAN International Industries, Inc. 8500 Balboa Boulevard, Northridge, CA 91329 USA www.jbl.com... - Page 33 KIITÄMME SINUA JBL -TUOTTEIDEN VALINNASTA ® -tuotemerkki on ollut osallisena musiikin ja elokuvien äänentoiston JBL Control X on kehittynyt sisä- ja ulkokäyttöön* tarkoitettu ® kaikilla osa-alueilla aina live-konserteista äänitteisiin, joita kuuntelet kaiutinjärjestelmä, jonka avulla voit nauttia suosikkikappaleistasi kotona tai tien päällä. elokuvien ja äänentoiston elävän musiikin etäkäyttöpisteissä...
-
Page 34: Kaiuttimien Liittäminen
Säilytä kuljetuslaatikko ja pakkausmateriaalit myöhempää käyttöä varten. Avaa pakkaus ja tarkista seuraavat osat: SISÄLLYTETTY 2 x JBL Control X -kaiuttimet 2 x säädettävät seinäkiinnikkeet (sisältää jakoavaimen ja turvakaapelit) 1 x Omistajan ohjekirja KAIUTTIMIEN SIJOITUS Nämä... - Page 35 SEINÄKIINNIKKEILLÄ Säädettävät seinäkiinnikkeet on sisällytetty JBL Control X -kaiuttimia varten. Sisällytetyt kannattimet ovat vain seinäkiinnitystä varten. Kattokiinnitystä näiden JBL Control X -kaiuttimien osalta ei suositella pidikkeestä riippumatta. TÄRKEITÄ HUOMAUTUKSIA TURVALLISUUDESTA: Asianmukainen laitteisto kiinnityksen kokoonpanoa ei ole sisällytetty tässä yhteydessä ja pidikkeiden asianmukainen kokoaminen ja asentaminen, mukaan lukien painon kestävät kannattimet ja...
-
Page 36: Tekniset Tiedot
HARMAN International Industries, Inc. 8500 Balboa Boulevard, Northridge, CA 91329 USA www.jbl.com © 2015 Harman International Industries, Incorporated. Kaikki oikeudet pidätetään. JBL on HARMAN International Industries, Incorporated -yhtiön Yhdysvalloissa ja/tai muissa maissa rekisteröity tavaramerkki. Toimintoja, teknisiä ominaisuuksia ja ulkomuotoa voidaan muuttaa ilmoituksetta. TR00498_B... -
Page 37: Руководство Пользователя
бесперебойную работу, перед подключением и использованием системы Мы уверены, что выбранная вами система JBL полностью оправдает внимательно прочтите эти инструкции. ваши ожидания, и вы снова выберете продукцию компании JBL, когда * В нимание:несмотрянато,чтодинамикJBLControlXпредназначен решите приобрести дополнительное аудиооборудование для дома, дляиспользованияприлюбойпогоде,унегонетводонепроницаемой... -
Page 38: Распаковка Системы
различения двух контактных проводов в нем. Используйте эту полоску с указанием полярности, чтобы убедиться, что вы подключили положительный (+) выход на динамике JBL Control X к положительному (+) выходу на усилителе, а отрицательный (-) выход динамика к отрицательному (-) выходу... - Page 39 Регулируемые настенные кронштейны включены в комплект поставки динамиков JBL Control X. Данные кронштейны используются только для крепления на стену. Не рекомендуется прикреплять динамики JBL Control X на потолок, вне зависимости от используемых кронштейнов. ВАЖНОЕ ПРИМЕЧАНИЕ ПО БЕЗОПАСНОСТИ: Клиент самостоятельно несет ответственность за выбор правильных крепежных...
- Page 40 8500 Balboa Boulevard, Northridge, CA 91329 USA www.jbl.com © 2015 HARMAN International Industries, Incorporated. Все права защищены. JBL является товарным знаком HARMAN International Industries, Incorporated, зарегистрированным в США и/или других странах. Функции, характеристики и внешний вид могут измениться без уведомления. TR00498_B...
- Page 41 än är, överallt i hemmet eller i någon affärslokal. För att det ska fungera på bästa sätt ber vi dig att noga läsa igenom alla instruktioner Vi är övertygade om att det JBL-system som du har valt kommer ge innan du ansluter eller börjar använda systemet.
-
Page 42: Packa Upp Systemet
Använd polaritetsstrecken för att säkerställa att du ansluter positiv (+) terminal på JBL Control X-högtalaren till positiv (+) terminal på förstärkaren och negativ (-) terminal till negativ (-) terminal på förstärkaren. Det spelar ingen roll om du använder tråden med streck till de positiva (+) terminalerna eller de... - Page 43 MEDFÖLJANDE VÄGGFÄSTEN Det medföljer justerbara väggfästen för JBL Control X-högtalarna. Fästena är enbart för montering på vägg. Takmontering av JBL Control X rekommenderas inte, oberoende av vilka fästen som används. VIKTIG SÄKERHETSINFORMATION Korrekt val av monteringsmaterial som inte medföljer i paketet samt korrekt sammansättning och installation av fästen inklusive,...
-
Page 44: Skötsel Och Service
8500 Balboa Boulevard, Northridge, CA 91329 USA www.jbl.com © 2015 HARMAN International Industries, Incorporated. Alla rättigheter reserverade. JBL är ett varumärke som tillhör HARMAN International Industries, Incorporated, registrerat i USA och/eller andra länder. Funktioner, specifikationer och utseende kan komma att ändras utan att detta meddelas. TR00498_B... - Page 45 Vi er overbevist om, at du vil blive fuldt tilfreds med det JBL-system, benytter systemet. du her har valgt. Og vi håber, du vil vende tilbage til JBL, næste gang du overvejer at købe nyt lyd-udstyr til dit hjem, din bil eller dit kontor.
-
Page 46: Udpakning Af Systemet
Bemærk: Hvis dine højttalerkabler er mærket med en stribe, der gør det muligt at skelne mellem de to ledere, skal du bruge striben til at sikre, at du slutter den positive (+) terminal på JBL Control X-højttalerne til den positive (+) terminal på forstærkeren. På samme måde skal den negative (-) højttalerterminal sluttes til den negative (-) terminal på... - Page 47 H. Monter omhyggeligt den anden ende (10) af sikkerhedskablet (8) på Control X ved at trække det igennem stangen (12) bag på højttaleren, som vist i illustrationen. I. Slut højttalerkablet til terminalerne (13) bag på højttaleren. Sørg for at efterlade tilstrækkeligt med kabel, hvis højttalerne monteres i vandret...
-
Page 48: Vedligeholdelse Og Service
8500 Balboa Boulevard, Northridge, CA 91329 USA www.jbl.com © 2015 HARMAN International Industries, Incorporated. Alle rettigheder forbeholdt. JBL er et varemærke tilhørende Harman International Industries, Incorporated, registreret i USA og/eller andre lande. Funktioner, specifikationer og udseende kan ændres uden varsel. TR00498_B... - Page 49 ブランドはあらゆる音楽シーン、 映画の収録、 ライブ ・ パフォーマンスから自 JBL Control(コントロール)Xはなインドア/アウトドア用*ラウドスピーカー ・ システ ® 宅、 車内など、 様々な音楽の再生に関わってきました。 ムで、 家から離れた場所や商業地区でもお好きな音楽をお楽しみいただけます。 確実にスムーズなパフォーマンスにするために、 システムの接続または使用前に このJ Lシステムは、 皆様の期待に応える、 生活には欠かせないアイテムで自宅 この説明書を最後までよくお読みください。 や、 職場にオーディオ機器の追加購入をお考えの場合、 必ずJBL製品をお選びい * JBL Control(コントロール)Xは全天候型アウトドア ・ ラウドスピーカーですが、 防 ただけるはずです。 水ではないのでにご注意ください。 決して水中に沈めたり、 直接水、 氷、 雪に触れ たり、 また長時間湿気にさらさないでください。 スピーカーのリアポートに水しぶ きを飛ばさないでください。 取扱説明書...
- Page 50 ネル 活用例2: 屋内の離れた位置にスピーカーを追加する 左フロント･チャンネル 右フロント･チャンネル スピーカー ・ ワイヤーをスピーカー後部のポスト端子に接続してください。 バナナプラ グを使用すると便利です。 スピーカー ・ ワイヤーは極性を示すストライプになってい て、 2種類の導線が区別しやすくなっているかどうかにご注意ください。 極性のストライ プによって、 アンプの陽電極(+)端子にJBL Control(コントロール)Xの陽電極(+)端子を接 続しており、 アンプの負電極(-)端子に負電極(-)スピーカーの端子を接続していることを 確かめます。 陽電極(+)端子または負電極(-)端子を接続するのにストライプの導線を使 用しているかどうかは重要ではありません。 接続時に、 極性を逆に (すなわち、 「 +」 を 「-」 にまたは 「-」 を 「+」 に)接続しないでくださ い。 それは、 貧弱なステレオ･イメージングとバス･パフォーマンスの低下の原因になり ます。...
- Page 51 付属の壁取り付け用金具を使用してスピーカーを壁に 取り付ける JBL Control(コントロール)Xスピーカーには調節可能壁取り付け用金具が同梱されて います。 付属の金具は壁取り付け専用です。 使用される金具にかかわらず、 JBL Control(コントロール)Xスピーカーの天井への取り 付けはお勧めできません。 重要な安全上の注意: 適切な取付金具の選択に関しては記載されていません。 適切な組 み立てと金具の設置方法は記載されていますが、 特定のスピーカーの重量に耐える適 切な土台と金具の使用の選択はお客様ご自身の責任となります。 取付金具の選択およ び/または金具の取り付けに関しては、 責任を負いません。 A. 反時計回りに回して鋳造ナッ ト(2)を緩めて取り外してください。 付属のメタ ルバー(5)を使用して、 必要な場合は鋳造ナッ ト(2)の穴の一つにはめ込んでください。 B. 壁取り付け用金具(4)からボール/シャフト(3)を引き抜いてください。 C. ボールに面した ねじ穴のあるボール/シャフト(3)に、 鋳造ナット(2)をスライドさ せ、 金属ナッ ト(1)のねじ山をボール/シャフト(3)の上までスライドさせてください。 ナ ッ ト(1)の 「ギザギザ」 面はボールに面していません。...
- Page 52 * アンプの推奨電力定格によって、 確実にシステムのヘッ ドルームの不定期なピーク だくか、 www.jbl.comにアクセスして、 お近くのサービスセンターにお越しください。 を可能にします。 弊社は最大電力レベルで続けて作動させることを推奨しません。 ハーマン インターナショナル インダストリーズ 株式会社 （HARMAN International Industries, Inc.） 8500 Balboa Boulevard, Northridge, CA 91329 USA www.jbl.com © 2015 HARMAN International Industries, Incorporated(ハーマン･インターナショナル･インダストリーズ株式会社)。 無断複写･転載を禁じます。 JBLは、 ハーマン･インターナショナル･インダストリーズ 株式会社(HARMAN International Industries, Incorporated)の、 米国および/またはその他の国々の登録商標です。 特徴、 仕様および外観は、 予告なしに変更されることがあります。 TR00498_B...
-
Page 53: Instrukcja Obsługi
Jesteśmy przekonani, że wybrany system JBL zapewni Państwu chwile największej przyjemności, jakiej można oczekiwać od urządzeń audio, * Uwaga: chociaż system JBL Control X może byż używany w a przy wyborze dodatkowego sprzętu do domu, samochodu lub biura, dowolnych warunkach pogodowych, nie jest on wodoszczelny. -
Page 54: Rozpakowanie Systemu
Uwaga: na kablu głośnika mogą być oznaczone bieguny ułatwiające identyfikację przewodów. Korzystając z tych oznaczeń, należy podłączyć zacisk dodatni (+) głośnika JBL Control X do zacisku dodatniego (+) na wzmacniaczu, podobnie zacisk ujemny (–) do zacisku ujemnego. Nie ma znaczenia, czy do połączenia ze sobą zacisków dodatnich (+) lub ujemnych (–) użyte zostaną... - Page 55 Do głośników JBL Control X dołączane są wsporniki montażowe umożliwiające ich instalację na ścianie. Za ich pomocą nie należy jednak instalować głośników w innej lokalizacji. Nie zaleca się instalowania tych głośników JBL Control X na suficie, bez względu na rodzaj wsporników. WAŻNE UWAGI DOTYCZĄCE BEZPIECZEŃSTWA: Właściwy wybór elementów montażowych niedołączonych do zestawu...
-
Page 56: Konserwacja I Serwisowanie
8500 Balboa Boulevard, Northridge, CA 91329 USA www.jbl.com © 2015 HARMAN International Industries, Incorporated. Wszelkie prawa zastrzeżone JBL jest znakiem towarowym firmy HARMAN International Industries, Incorporated, zarejestrowanym w Stanach Zjednoczonych i innych krajach. Cechy, dane techniczne i wygląd produktu mogą ulec zmianie bez powiadomienia. TR00498_B... - Page 57 사용하기 전에 본 설명서를 주의 깊게 읽어야 합니다. 즐거움을 제공합니다. 따라서 앞으로 가정, 자동차 또는 사무실에 * JBL Control X는 전천후 실외 라우드스피커이지만 방수 기능은 오디오 장비를 추가로 구입하실 경우 다시 한 번 JBL 제품을 선택하게 없습니다. 따라서 스피커가 젖거나 물, 얼음, 눈 또는 수분에 될 것입니다.
- Page 58 바나나 플러그를 사용할 수 있습니다. 스피커 와이어에 극성 줄무늬가 있는 경우 두 컨덕터를 구별하는 데 도움이 됩니다. 이 극성 줄무늬를 사용하여 JBL Control X 스피커의 양극(+) 단자는 앰프의 양극(+) 단자에, 음극(-) 스피커 단자는 앰프의 음극(-) 단자에 연결합니다. 줄무늬가 있는 컨덕터는 양극(+) 단자 또는 음극(-) 단자 모두에 연결할...
- Page 59 벽 설치용 브래킷을 사용하여 스피커를 벽에 설치 JBL Control X 스피커에는 조절 가능한 벽 설치용 브래킷이 포함되어 있습니다. 함께 제공된 브래킷은 벽 설치용으로만 사용할 수 있습니다. 브래킷을 사용하더라도 JBL Control X 스피커를 천장에 설치하지 않는 것이 좋습니다. 중요한 안전 지침: 본 지침에는 적절한 설치 도구를 선택하는 방법이...
- Page 60 타사의 벽 설치용 브래킷을 사용하여 스피커를 벽에 설치 사양 각 JBL Control X 스피커의 뒷면에는 타사 벽 설치용 브래킷 사용 시 활 용할 수 있는 3/8인치-16 나사형 인서트가 포함되어 있습니다. JBL 대 5.25인치(133mm) 폴리프로필렌 저주파수 변환기: 리점 또는 유통업체에서 권장 설치 방법을 확인하십시오.
- Page 61 CONTROL X 二路 5.25" (133mm) 室内/室外扬声器 感谢您选择 产品 ® JBL Control X 是一款先进的室内/室外*扬声器系统，助您在家里或商 多年来，JBL ® 品牌一直参与到音乐和电影录制和重现的各个制作环节 中，包括现场表演以及在路上、家里、车辆中或办公室播放您录制的 业场合的远端位置欣赏最喜爱的音乐。为保证设备无故障且发挥最佳 音频等等。 性能，请在连接或使用系统前通读本指引。 我们相信，您所选择的这款 JBL 系统能为您提供所期望的每一个娱 * 请注意，虽然 JBL Control X 是一款全天候室外扬声器，但其并不具 乐细节，并且当您考虑为您的家庭、汽车或办公室购买其他音频设备 备防水功能。切勿将扬声器浸入或直接接触水、冰、雪或放置在潮 时，您一定会再次选择 JBL。 湿的环境中。切勿对着扬声器的后端口喷水。 用户手册...
- Page 62 声道 声道 安装方案 2：将扬声器放置到家里的远端位置。 左前声道 右前声道 将扬声器线缆连接至扬声器背面的接线柱端子。为方便起见，可使用香蕉 插头。请注意，如果您的扬声器线缆含有可指明导体的极性条纹，请使用 此条纹以确保将 JBL Control X 扬声器的正极 (+) 端子连接至功放的正极 (+) 端子，负极 (–) 端子连接至功放的负极 (–) 端子。当然，您也可以使用 条纹导体以准确连接正极 (+) 或负极 (–) 端子。 连接时，请勿错接极性（将 "+" 连接至 "–"，反之亦然）。否则，会导致 立体声声场成像质量下降和低音减弱。 重要信息：请确保 (+) 和 (–) 线或连接器没有互相接触或接触到其他端子。 Left Rear Center Rear Right Rear 导线互接会导致短路，令接收器或功放受损。...
- Page 63 使用随附的挂壁支架进行挂壁安装 JBL Control X 扬声器已随附可调整的挂壁安装支架，但仅限用于挂壁安装。 无论使用何种支架，均不建议将 JBL Control X 扬声器安装到天花板上。 重要的安全注意事项：选择未随附的合适安装硬件和组件并采用正确的方 法安装支架，包括但不限于选择适用于本款扬声器的承重支架的责任应由 客户自行承担。对于安装硬件和/或支架安装，制造商概不承担任何责任。 逆时针转动以卸下螺母 (2)。如有必要，将随附的金属棒 (5) 插入到螺母 (2) 的其中一个孔中。 从挂壁支架 (4) 中拉出球/轴 (3)。 将螺母 (2) 滑入到球/轴 (3) 中，其中螺纹开孔应正对球，并将金属螺母 (1) 拧入球/轴 (3)，且螺母 (1) 的“滚花”面背离球。 将球/轴 (3) 拧入扬声器音箱背面的 3/8"-16 螺纹嵌入件 (6)，直至其与嵌 入件底部完全贴合。将球轴组件拉出二分之一圈，并将螺母拧紧至扬声...
- Page 64 规格 使用第三方挂壁支架进行挂壁安装 每一台 JBL Control X 扬声器的背面均内置有一个尺寸为 3/8"-16 的螺纹嵌 入件，方便您使用第三方挂壁支架安装扬声器。请咨询您当地的 JBL 代理 5.25" (133mm) 聚丙烯石墨填充锥盆 低频换能器： 商或经销商以获取相关建议。 1" (25mm) CMMD Lite 球面 / High ® 高频换能器： Definition Imaging 波导 注意：正确选择和安装适用第三方挂壁支架的责任应由客户自行承担。 20 – 100 W 建议功放功率： 各扬声器之间的距离 频率响应 (-3dB)： 90Hz – 20kHz（无回音）...
- Page 65 CONTROL X 2 路 5.25" (133mm) 室內/戶外喇叭 感謝您選購本 JBL ® 產品 JBL Control X 是一款先進的室內/戶外*喇叭系統，讓您在距離家或商 ® 品牌已融入到音樂、電影錄音與拷貝的各個方面，其範圍從現 場演出，到您在家裡、汽車中或是出門在外享受的精彩錄音，不勝枚 業場所較遠的位置，也可以享受自己最愛的音樂。為了確保充分發揮 舉。 效能，請仔細通讀這些說明，然後再連接或使用本系統。 * 請注意，雖然 JBL Control X 是一款全天候戶外喇叭，但它並不防 我們深信，您所選擇的 JBL 系統可滿足您的期待，讓您享受到每個音 水。切勿將這些喇叭浸入或直接暴露於水、冰、雪或持續出現濕氣 符帶來的樂趣。並且，當您考慮再購買音訊設備供家中、汽車或辦公 室使用時，您會再次選擇 JBL 產品。 的環境中。請勿將水噴灑到喇叭的後連接埠內。 擁有者手冊...
- Page 66 左後方 聲道 聲道 應用 2：將喇叭加入到家裡較遠的位置。 左前方聲道 右前方聲道 將喇叭線連接到喇叭後部的接線柱端子。為了方便，可使用香蕉式插頭。 請留意喇叭線是否具有極性條紋以便於區分其兩個導體。使用此極性條 紋，確保將 JBL Control X 喇叭上的正極 (+) 端子連接到放大器上的正極 (+) 端子，而將負極 (-) 喇叭端子連接到放大器上的負極 (-) 端子。使用條紋 導體連接正極 (+) 端子或負極 (-) 端子均可。 連接時切勿弄反極性（即：「+」至「–」或「–」至「+」）。如此會造 成立體聲聲像不佳和低音效能下降。 重要事項：確保 (+) 和 (–) 線或接頭不會相互接觸或接觸到其他端子。碰觸 Left Rear Center Rear Right Rear 線可能會導致短路，從而損壞接收器或放大器。...
- Page 67 使用隨附的掛牆托架將喇叭安裝到牆上 JBL Control X 喇叭隨附了可調掛牆托架。 隨附的托架僅用於掛牆安裝。 不論使用何種托架，皆不建議將這些 JBL Control X 喇叭安裝到天花板上。 重要安全附註：正確選擇此處所附項以外之安裝硬體以及正確組裝及安裝 托架（包括但不限於，選擇適當的承重支架和托架僅用於特定喇叭）是客 戶的獨家責任。製造商對選擇安裝硬體及/或托架安裝概不負責。 A. 逆時針旋轉以擰鬆並拆下模製螺母 (2)。必要時使用隨附的金屬條 (5)， 將其插入模製螺母 (2) 上的其中一個孔中。 B. 將球/軸 (3) 從掛牆托架 (4) 拔出。 C. 讓螺紋開口朝向球，將模製螺母 (2) 滑到球/軸 (3) 上；然後讓螺母 (1) 的 「滾花」表面背離球，將金屬螺母 (1) 旋到球/軸 (3) 上。...
- Page 68 使用隨附的第三方掛牆托架將喇叭安裝到牆上 規格 每個 JBL Control X 喇叭背面都設有 3/8"-16 螺紋式插孔，以便於使用第三 方掛牆托架。若需尋求建議，請洽詢 JBL 經銷商或分銷商。 5.25" (133mm) 聚丙烯石墨填充式錐盆 低頻轉換器： 1" (25mm) CMMD ® 精簡版高頻驅動器/ 附註：客戶負責正確選擇和安裝適當的第三方掛牆托架。 高頻轉換器： 高清晰成像波導 各喇叭間距 20 – 100 瓦特 推薦的放大器功率： 為了取得最佳的立體聲成像，各喇叭間距建議為 6-8 英呎（1.8-2.4 米）。 頻率回應 (-3dB)： 90Hz – 20kHz（無響） 如果您需要更寬的空間或距離，請確保從放大器或接收器到每個喇叭之間...
-
Page 69: Panduan Pengguna
® Merek JBL telah terlibat dalam semua aspek musik, perekaman dan JBL Control X adalah sistem pengeras suara canggih untuk di dalam/ ® reproduksi film mulai dari pertunjukan langsung sampai rekaman yang luar ruangan* yang memungkinkan Anda menikmati musik favorit di Anda putar di rumah, mobil, atau dalam perjalanan. - Page 70 Gunakan setrip polaritas ini untuk memastikan bahwa Anda menghubungkan terminal positif (+) pada speaker JBL Control X ke terminal positif (+) pada penguat, dan terminal negatif (-) pada speaker ke terminal negatif (-) pada penguat. Tidak masalah apakah Anda menggunakan konduktor bersetrip untuk menghubungkan terminal positif (+) atau terminal negatif (-).
- Page 71 MEMASANG SPEAKER KE DINDING MENGGUNAKAN BRAKET DINDING YANG DISERTAKAN Braket dinding yang bisa disetel telah disertakan untuk speaker JBL Control X. Braket yang disertakan hanya untuk pemasangan ke dinding. Tidak direkomendasikan untuk memasang speaker JBL Control X ke langit- langit, apa pun braket yang digunakan.
- Page 72 8500 Balboa Boulevard, Northridge, CA 91329 USA www.jbl.com © 2015 HARMAN International Industries, Incorporated. Semua hak dilindungi undang-undang. JBL adalah merek dagang milik HARMAN International Industries, Incorporated, yang terdaftar di Amerika Serikat dan/atau negara-negara lainnya. Fitur, spesifikasi, dan penampilan dapat berubah tanpa pemberitahuan. TR00498_B...
