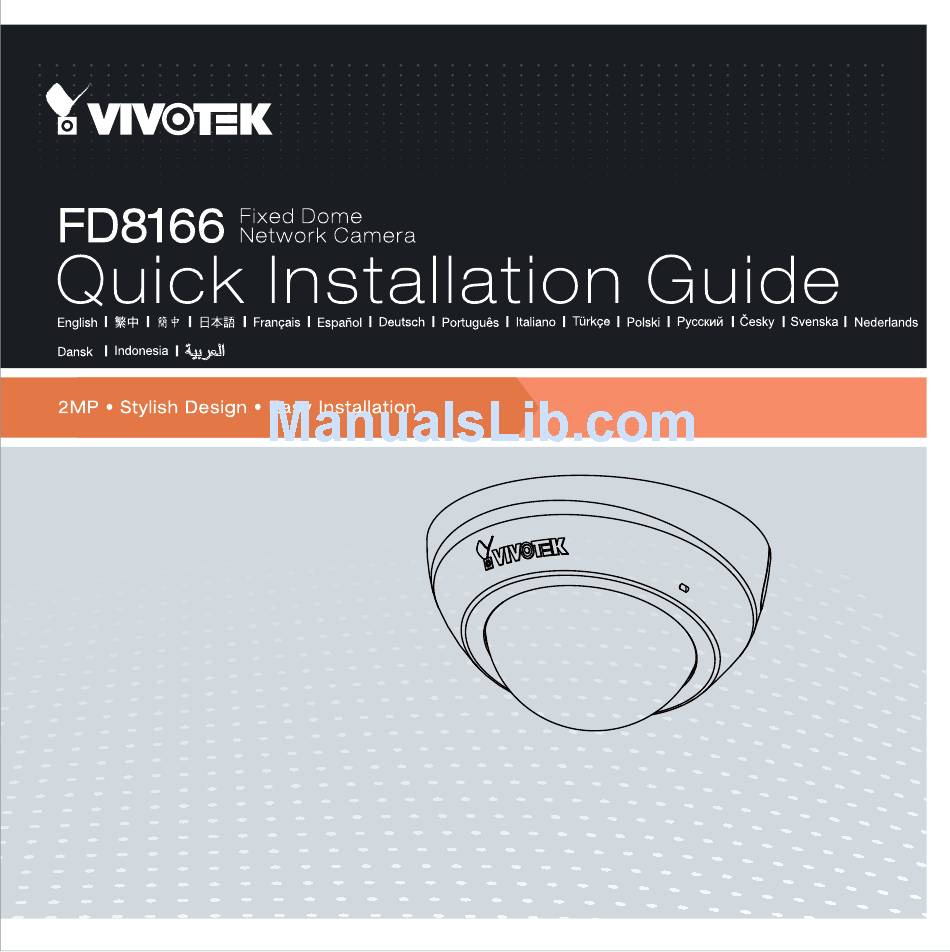

Vivotek fd8166 Quick Installation Manual
Hide thumbs
Also See for fd8166:
- User manual (195 pages) ,
- Quick installation manual (12 pages) ,
- Specification (6 pages)
Related Manuals for Vivotek fd8166
Summary of Contents for Vivotek fd8166
- Page 2 Varning innan installation Stäng av strömmen till nätverkskameran om Håll nätverkskameran avskiljd från det skulle ryka om den eller lukta konstigt. vatten. Stäng omedelbart av strömmen om nätverkskameran är våt. Kontakta din återförsäljare om sådan Kontakta din återförsäljare om sådan händelse inträffar.
- Page 3 Paketinnehåll FD8166 Skruvar Snabbinstallationsguide / Programvaru-CD Garantikort Verktyg för fokusjustering OBSERVERA: Användaren måste anskaffa samtliga kablar. Använd en CAT5 standard UTP kabel eller bättre kvalitet. Ethernet- kabelns största diameter får inte överstiga 5,2 mm längs förläggningsvägen. SW - 132...
- Page 4 Fysisk beskrivning Sedd utifrån Lämna skjutlocket monterat om du drar kablarna genom botten och därefter genom ett hål i taket eller väggen. Sedd inifrån Sidovy Skjutlock Frigöringsflik RJ-45-kontakt Objektiv Skruv för lutningsjustering Digital ingång DI+ DI- Återställningsknapp Max är 40 V Spår för skruv Fack för SD/ SDHC/SDXC...
- Page 5 Installation av hårdvara Skjutlock Halvcirkulärt Att demontera kupollocket uttag 1. Håll fast kamerabasen med ena handen och kupollocket med den andra. Tryck in frigöringsknappen. 2. Avlägsna kupollocket. 3. Avlägsna skjutlocket om du önskar dra kablarna från kamerans sida i stället för ett hål i taket eller väggen.
- Page 6 Nätverkskamerans montering - Tak- eller väggmontering 1. Använd de böjda spåren på kameran som mall för markering av infästningshålen ska borras i taket. Borra två hål i taket, och hamra in plastpluggar. 2. Borra ytterligare ett hål om du önskar dra kablarna genom taket eller väggen. 3.
-
Page 7: Power Over Ethernet (Poe)
Nätverksplacering Power over Ethernet (PoE) När du använder PoE-aktiverad kontakt Nätverkskameran är PoE-kompatibel och tillåter sändning av ström och data via en enda Ethernet- kabel. Se följande bild för att ansluta nätverkskameran till PoE-aktiverad kontakt via Ethernet-kabel. PoE-kontakt När du använder en kontakt utan PoE Använd en PoE-ströminjektor (valbart) för att ansluta mellan nätverkskameran och en kontakt utan PoE. - Page 8 “Next” för att fortsätta programmet. Installation Wizard 2 3. Programmet kommer att söka efter VIVOTEK videomottagare, videoservrar eller nätverkskameror på samma LAN. 4. Efter en kort sökning, kommer huvudfönstret för installationen att dyka upp. Dubbel klicka på MAC adressen som matchar den som är tryckt på...
- Page 9 Klar att använda 1. En webbläsarsession med nätverkskameran bör föranleda enligt nedan. 2. Du bör kunna se live video från din kamera. Du kan också installera mjukvaran med 32-kanaler för inspelning från cd:n i en utbyggnad som består av flera kameror. För installationsdetaljer, se till dess relaterade dokument. För vidare installation, se användarmanualen på CD-skivan.
- Page 10 Justera linsen VARNING Justera inte objektivets lutningsvinkel med händerna. Att göra så kommer att skada den ömtåliga lutningsmekanismen. 1. Det finns en lutningsjusterskruv nära linsenheten. Vrid skruven med stjärnskruvmejsel #0, #1 eller #2, så flyttas linsen uppåt eller nedåt. 2. Du kan också justera kamerans horisontala riktning genom att vrida den längs de böjda spåren.
- Page 11 4. Med ett direkt videoflöde kan du försiktigt placera det medföljande verktyget för justering av fokus på objektivet och vrida det medurs eller moturs för att justera bilden till bästa fokus. Försök ställa in fokus något närmare då läget kan rubbas när kupollocket monteras. 5. Använd en ren bomullstrasa för att hålla och installera kupollocket.
