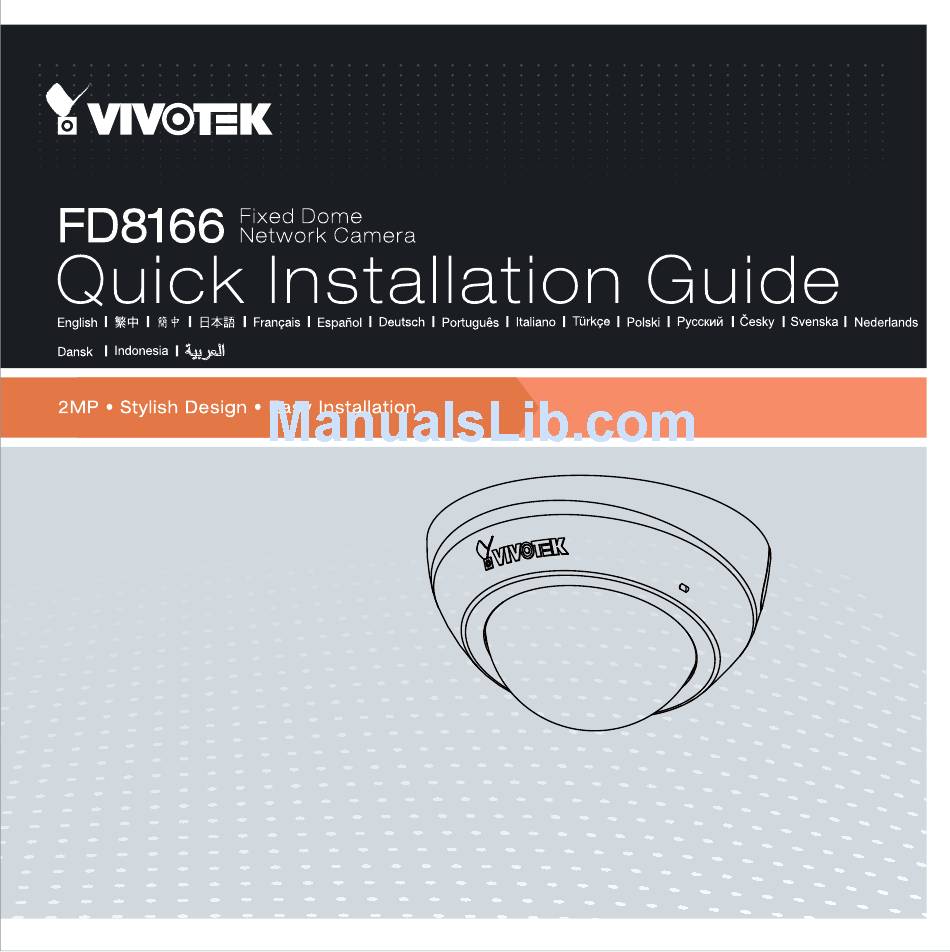

Vivotek fd8166 Quick Installation Manual
Hide thumbs
Also See for fd8166:
- User manual (195 pages) ,
- Quick installation manual (12 pages) ,
- Specification (6 pages)
Related Manuals for Vivotek fd8166
Summary of Contents for Vivotek fd8166
- Page 2 安装警告 请将网络摄像头远离水源。 如果弄湿网络摄 如果网络摄像头冒烟或有异常气味， 请立即关闭。 像头， 请立即关闭。 如果发生上述情况请联系您的经销商。 如果发生上述情况请联系您的经销商。 切勿将网络摄像头放置在不稳定的表面上。 闪电时不要接触网络摄像头。 切勿在网络摄像头中插入任何物体， 如针状物等。 切勿将网络摄像头放在高湿环境中。 SC - 21...
- Page 3 檢查包装內容 FD8166 螺钉 快速安装向导 / 保修卡 软件 CD 焦距调整工具 注意： 所有电缆均由用户提供。请使用CAT5标准的非屏蔽双绞线 (UTP)或是质量更好的电缆。为了能够透过路由路径通过以 太网电缆，因此允许使用的电缆最大直径是 5.2 mm。 SC - 22...
- Page 4 物理描述 外部视图 如果您需要将电缆从底部穿出再穿过天花板或墙上的孔进行布线， 无须移除滑盖。 内视图 侧面视图 滑盖 释放卡口 RJ-45插座 镜头 倾斜调整螺栓 数字输入 DI+ DI- 重置按鈕 最大是40 V 螺栓槽 MicroSD/SDHC/SDXC 卡插槽 SC - 23...
- Page 5 硬件安装 滑盖 半圆形缺口 拆除半球形盖子 1. 用一只手握住摄像头的底部， 另一只手握住半 球形盖子。 按下释放按钮。 2. 拆除半球形盖子。 3. 如果您需要将电缆从摄像头的一侧进行布线 而不是通过天花板或墙上的孔， 那么先将滑盖 拆除。 释放卡口 重要事项: 1. 在安装摄像头前记录MAC地址。 注意： 0002D10766AD 建议使用无应变消除罩的以太网电缆。如果您的电 缆有消除罩，则拆除该保护罩。 2. 您可以检查您摄像头上所安装的镜头种类的型 号名称后缀。可以使用的镜头是： F2：2.8mm；F3: 3.6mm；F6：6mm。焦距 越短，视野越宽。 应变消除罩 SC - 24...
- Page 6 安装网络摄像头－安装于天花板或墙壁 1. 使用摄像头上的曲线槽为模板在天花板的安装位置处标记钻孔位置。 在天花板上钻两个孔； 并且 用锤子锤入塑料膨胀螺栓。 2. 如果您想要将电缆穿过天花板或墙壁， 则需再钻另一个孔。 3. 将以太网电缆连接并穿过天花板或墙壁进行布线。 4. 使用两个附送的螺栓将网络摄像头安装到天花板上。 布线孔位置 注意： 1. 暂时不要将安装螺栓完全拧紧于螺栓槽中。因为之后 您可能需要将摄像头进行左转或右转以获得一个最佳 的摄像方向。 2. 此摄像头只能用以太网供电。其没有直流电或交流电 输入连接器。 3. 如左图所示，您也可以从一侧进行电缆排布。 SC - 25...
- Page 7 网絡連線 以太网供电(PoE) 使用支持 PoE 的交换机时 该摄像头支持 PoE，允许电力和数据通过以太网线缆进行传输。参阅下图，通过 以太网线缆将摄像 头与 PoE 交换机相连接。 PoE 交换机 使用非 PoE 交换机时 使用 PoE 馈电器（可选）连接摄像头和非 PoE 交换机。 PoE 馈电器 （可选） 非 PoE 交换机 SC - 26...
- Page 8 分配 IP 地址 1. 运行软件 CD 中 Software Utility （ 软件实用工具） 目录下的 “安装向导” 。 2. 程序将会对您的网络环境进行分析。 分析完网络后， 请单击 “下一步” 按钮以继续运行程序。 Installation Wizard 2 3. 程序将搜索同一局域网中的VIVOTEK视频接收器、视频服务器或网络摄像头。 4. 在简易检索后，将弹出主要的安装窗口。双击与摄影机标签上标记的地址相符的MAC地址或包装箱标 签上的序列号，以打开带网络摄像机的浏览器會話視窗。 172.16.7.13 PZ71X2 FD8166 0002D10766AD 0002D10766AD SC - 27...
- Page 9 准备使用 1. 带网络摄像机的浏览器会话将提示如下内容。 2. 您应能从您的摄影机中观看到现场视频。对于一个部署了多个摄影机的系统，您还应安装软件CD 中的32通道录影软件。如需了解其详细的安装信息，敬请参见相关文件。 有关摄像头配置的更多信息， 请参阅软件 CD 上的用 户指南。 SC - 28...
- Page 10 調節鏡头 警告 切勿用手调整镜头组件的倾斜角度。否则会破坏摄 像头精密的倾斜机制。 1. 镜 头 模 块 附 近 有 一 个 倾 斜 调 整 螺 栓 。 请 使 用 ＃0、＃1或＃2十字螺丝刀拧动螺栓，同时镜头 会向上或向下移动。 2. 您也可以将倾斜调整螺栓沿着其曲线型螺栓槽 转动以调整摄像头的水平定向。 镜头向上 镜头向下 3. 当您更改摄像头的水平摄像方向后需拧紧其安 装螺栓。 SC - 29...
- Page 11 4. 在视频直播时，您可以将附送的焦距调整工具小心地置 于镜头上，利用该工具令镜头顺时针或逆时针转动以调 整最佳的图像焦点。 考虑到在安装半球形盖子时，焦距可能会有所改变，所 以您可以试着将焦距稍微调近一些。 5. 使用一块干净的棉布握住半球形盖子并进行安装。 6. 安装半球形盖子时，需将半圆形缺口和释放卡口对齐。 按下半球形盖子的两端使其扣入适当的位置。安装正确 时会听到“喀哒”一声。 释放卡口 半圆形缺口 SC - 30...
- Page 12 P/N:625020901G Rev. 1.1 All specifications are subject to change without notice. Copyright 2013 VIVOTEK INC. All rights reserved. VIVOTEK INC. VIVOTEK USA, INC. 6F, No.192, Lien-Cheng Rd., Chung-Ho, New Taipei City, 235, Taiwan, R.O.C. 2050 Ringwood Avenue, San Jose, CA 95131 |T: +886-2-82455282| F: +886-2-82455532| E: sales@vivotek.com...
