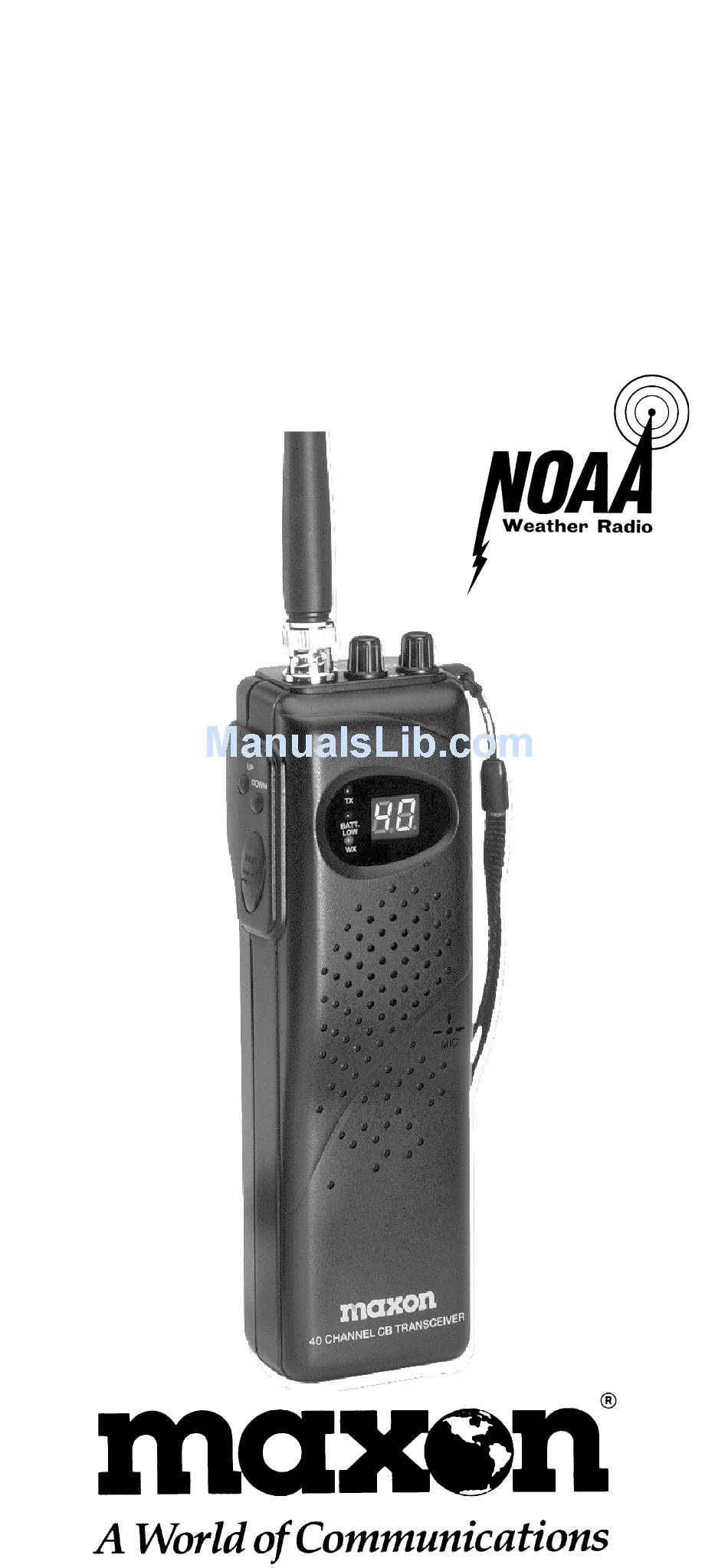

- Page 1 HCB-30C Handheld 40 Channel CB/Weather Radio OWNER'S MANUAL English/Spanish...
-
Page 2: Table Of Contents
Warranty Service Instructions Warranty Statement Optional/Replacement Accessories Other Maxon Products Before operating your Maxon Citizens Band Radio, read this Owner's Manual carefully. If you have a problem, refer to the "Troubleshooting" section of this manual before returning your radio for repairs. - Page 3 Accessorios Maxon Otros Productos Maxon Antes de hacer funcionar su radio de Banda Ciudadana de Maxon lea detenidamente este Manual del Propietario. Si tiene unproblema, refiérase a la sección "Localización y Reparación de Averías" de este manual antes de devolver su radio para la reparación.
-
Page 4: Specifications
SPECIFICATIONS GENERAL CB Channels: Weather Channels: Frequency Range: 26.965 to 27.405 MHz Weather Frequencies: 1 - 162.550 2 - 162.400 3 - 162.475 CB Frequency Control: Phase Locked Loop Synthesizer Weather Frequency Control: Crystal Frequency Tolerance: 0.005% Operating Temperature Range: C to +50 Input Voltage: 12.5V DC nominal,... -
Page 5: Product Description

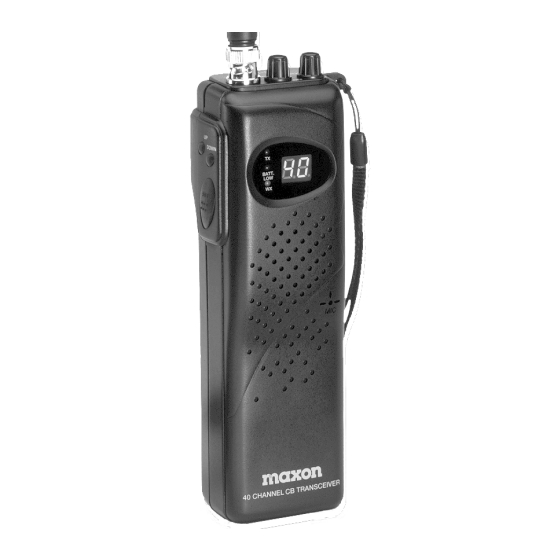

PRODUCT DESCRIPTION Thank you for choosing the Maxon HCB-30C Handheld 40 Channel CB Radio. Maxon's HCB-30C is a compact, portable Citizen's Band radio designed to operate in the 26.965 to 27.405 MHz band. This lightweight unit features 3 weather channels, provides maximum RF output power and can be battery or vehicle powered. -
Page 6: Performance Features
PERFORMANCE FEATURES • Maximum legal RF output power (4W) with high level modulation (in accordance with FCC Part 95 Rules). • Receives current National Weather Service broadcasts on three separate frequencies. • Can be used as a portable CB radio (powered by Ni-Cad or alkaline batteries) or used with provided 12V DC power cord in a vehicle or boat. -
Page 7: Controls And Functions
CONTROLS AND FUNCTIONS CONTROLES Y FUNCIONES Push-To-Talk Button - Permits radio transmissions • Botón "Presione Para Hablar" (P-T-T) - Permite la transmisión por radio Channel Up/Down Buttons - Selects any one of 40 channels available • Botones de Subida y Bajada de Canales - Selecciona cualquiera de los 40 canales disponibles Antenna Jack - Connects the unit's "Rubber Duck"... - Page 9 CB/Weather Frequency Switch: Used to switch between CB channels and weather frequencies • Interruptor de Frecuencia CB/Meteorológica - Se usa para conmutar entre las frecuencias de los canales de CB y meteorológicas M. Speaker - Broadcasts incoming signals • Altavoz - Radiodifunde las señales entrantes Built-in Electret Condenser Microphone - Transmits voice signals during CB operation •...
-
Page 10: Batteries
The best way to accomplish this is to use Maxon's DV-7210 AC/DC Wall Charger and charge them all at once while installed in the unit. Plug the AC/DC wall charger into the radio's 12V DC power /charge jack. -
Page 11: Battery Charging And External Power Sources
You can operate the HCB-30C in your home by using a standard 120V AC outlet. Contact your local electronics retailer for a 120V AC to 12V DC (1500 mA minimum current capacity) power converter. -
Page 12: Antenna Information
The "Rubber Duck" antenna included with this radio is suited for those applications where maxi- mum range is not needed. To convert the HCB-30C portable to a base radio: Disconnect the "Rubber Duck" or telescopic antenna and connect your base station antenna. - Page 13 To convert the HCB-30C portable to a mobile radio: Disconnect the "Rubber Duck" or telescopic antenna and connect your vehicle/boat's mobile CB antenna (or optional magnetic mount antenna WTA-4W). NOTE: Mobile antennas utilize the vehicle's metal body as the "ground" plane. When...
-
Page 14: Operating Instructions
When transmitting, the TX LED will glow. To Receive: Release the push-to-talk button. NOTE: When using the HCB-30C as a beltworn radio (with a headset or speaker/microphone), the user will experience a slightly shorter transmit and... -
Page 15: Using The Weather Channels
During severe weather, the routine weather broad- casts will be interrupted with special weather warning messages. The HCB-30C is designed to receive three of these special weather frequencies. A NOAA Weather Network Frequency Reference Card is enclosed to identify the frequencies specifically broadcast for your geographical area. -
Page 16: Radio Communication Codes
RADIO COMMUNICATION CODES Citizens Band radio operators have universally adopted the "10" Code for standard questions and answers. It enables them to communicate faster, easier and more understandably in noisy surroundings. The following are some of the most common codes and their descriptions. -
Page 17: Cb Channel Frequency Chart
CB CHANNEL FREQUENCY CHART Channel: 26.965 MHz 26.975 MHz 26.985 MHz 27.005 MHz 27.015 MHz 27.025 MHz 27.035 MHz 27.055 MHz 27.065 MHz 27.075 MHz 27.085 MHz 27.105 MHz 27.115 MHz 27.125 MHz 27.135 MHz 27.155 MHz 27.165 MHz 27.175 MHz 27.185 MHz 27.205 MHz 27.215 MHz... -
Page 18: Troubleshooting Chart
TROUBLESHOOTING CHART This portable Citizens Band radio has been manufac- tured in accordance with Maxon's exacting quality control standards. It should be handled with reason- able care. Avoid exposing it to dirt or moisture. POSSIBLE SOLUTIONS: If you experience problems, please refer to this Troubleshooting Chart. -
Page 19: Warranty Service Instructions
3) If the problem cannot be corrected by refer- ence to this Owner's Manual, return the product with proof of purchase (a sales receipt) to the place of purchase, or call Maxon’s Customer Service Department for assistance, 1-800-821-7848, Ext. 499. -
Page 20: Warranty Statement
LIMITED WARRANTY STATEMENT The Consumer Products Division of Maxon America, Inc., (here- inafter referred to as "Maxon"), warrants that its Products and their included accessories will be free from defects in workmanship or materials under normal use for a period of one (1) year from date of purchase by the original end user, provided that the buyer has complied with the requirements stated herein. -
Page 21: Optional/Replacement Accessories
OPTIONAL / REPLACEMENT MAXON ACCESSORIES These Maxon HCB-30C optional accessories are available from your local Maxon CB distributor/ retailer. DV-7210 AC/DC wall battery charger for recharging Ni-Cad batteries WTA-1 Telescopic antenna with BNC connector (extends to 44") WTA-2W Replacement "Rubber Duck" antenna with BNC connector. -
Page 22: Especificaciones
ESPECIFICACIONES GENERALES Canales de CB: Canales meteorológicos: Alcance de frecuencia de CB: 26.965 to 27.405 MHz Frecuencias meteorológicas: 1 - 162.550 2 - 162.400 3 - 162.475 Control de frecuencia de CB: Sintetizador de bucle de sincronización de fase Control de frecuencia meteorológica: Cristal Tolerancia de la frecuencia: 0.005%... -
Page 23: Descripción Del Producto
DESCRIPCION DEL PRODUCTO Gracias por seleccionar el Radio CB/Meteorológico manual de 40 canales marca HCB-30C de Maxon. El HCB-30C de Maxon es un radio de Banda Ciudadana portátil y compacto que ha sido diseñado para funcionar en la banda de 26,965 a 27,405 MHz. -
Page 24: Características De Funcionamiento
CARACTERISTICAS DE FUNCIONAMIENTO • Potencia de salida de Frecuencia de Radio máxima legal (4 W) con modulación de alto nivel (en conformidad con la Parte 95 de las Reglas de la FCC). • Recibe las radiodifusiones actuales del Servicio Meteorológico Nacional por tres frecuencias separadas. -
Page 25: Baterías
La mejor forma de lograr esto es usando el Cargador de Pared de CA/CC DV-7210 de Maxon y cargarlas todas de una vez instaladas en la unidad. Enchufe el cargador de pared de CA/CC en el jack de potencia/carga de 12 VCC del radio. El tiempo de carga será... -
Page 26: Carga De Baterías Y Fuentes De Alimentación Externas
Si no desea recargar las baterías periódicamente, utilice baterías estándares de zinc de carbono o alcalinas. Usted puede hacer funcionar el HCB-30C en su casa mediante la utilización de un tomacorriente estándar de 120 VCA. Contacte al distribuidor de componentes electrónicos de su localidad para... -
Page 27: Información Sobre La Antena
50 ohmios. Para mayor alcance y nitidez, recomendamos una antena telescópica polarizada verticalmente (como la WTA-1 opcional de Maxon) o una antena de CB y meteorológica montada magnéticamente y móvil (WTA-4W opcional de Maxon). -
Page 28: Instrucciones De Operación
NO INTENTE QUITARLA... LLAME A SU COMPAÑIA ELECTRICA LOCAL. Para convertir el HCB-30C portátil en un radio móvil: Desconecte la antena de "Pato de goma" o telescópica y conecte su antena de CB móvil del vehículo/bote (o antena opcional montada... - Page 29 Cuando transmita, el LED TX se encenderá. Para recibir: Suelte el botón de presionar para hablar. NOTA: Cuando use el HCB-30C como un radio para ajustar en el cinto (con un auricular o altavoz/ micrófono), el usuario experimentará un alcance de...
-
Page 30: Uso De Los Canales Meteorológicos
El HCB-30C está diseñado para recibir tres de esas frecuencias meteorológicas especiales. Se adjunta una Tarjeta de Referencia de la Frecuencia de Red Meteorológica de NOAA para identificar las frecuencias que específicamente se radiodifunden... - Page 31 actualizada hasta el último minuto. Ajuste el volumen y el silenciador a la posición de escucha deseada. Para conmutar nuevamente hacia el canal de CB mueva el interruptor a la posición de CB. NOTA: Cuando conmute de la posición de CB a las frecuencias meteorológicas, la pantalla de LCD se pondrá...
-
Page 32: Tabla De Frecuencia Del Canal
TABLA DE FRECUENCIA DEL CANAL DE CB (BANDA CIUDADANA) Canal: 26.965 MHz 26.975 MHz 26.985 MHz 27.005 MHz 27.015 MHz 27.025 MHz 27.035 MHz 27.055 MHz 27.065 MHz 27.075 MHz 27.085 MHz 27.105 MHz 27.115 MHz 27.125 MHz 27.135 MHz 27.155 MHz 27.165 MHz 27.175 MHz... -
Page 33: Tabla De Localización Y Reparación De Averías
REPARACION DE AVERIAS Este radio de Banda Ciudadana portátil ha sido fabricado en conformidad con las exigentes normas de control de calidad de Maxon. El mismo debe manipularse con cuidado razonable. Evite exponerlo a suciedades y a la humedad. POSIBLES SOLUCIONES: Si presenta problemas, por favor refiérase a... -
Page 34: Instrucciones Servicio De Garantía
(con el recibo de compra) al lugar en el cual lo compró, o llame al Departamento de Servicio para el cliente de Maxon para asistirle, 1-816-891-6320, extensión 499. PARA SU INFORMACIÓN Fecha de Compra:... -
Page 35: Aclaración De La Garantía
ACLARACIÓN DE LA GARANTÍA LIMITADA La División de Productos para el Consumidor de Maxon America, Inc. (de aquí en adelante referido como "Maxon"), garantiza que sus Productos y los accesorios incluidos estarán libres de defectos de mano de obra o materiales bajo un uso normal por un período de un (1) - Page 36 PARA CUALQUIER PRODUCTO QUE NO CUMPLA CON LA GARANTIA ESPECIFICADA, EL UNICO REMEDIO SERA LA REPARACION O REEMPLAZO. EN NINGUN CASO MAXON AMERICA, INC. SERA RESPONSABLE POR CUALESQUIER DAÑOS, INCLUYENDO DAÑOS INCIDENTALES, INDIRECTOS O EMERGENTES O POR LA PERDIDA DEL USO DE, O LA INCAPACIDAD PARA USAR EL PRODUCTO.
-
Page 37: Accessorios Maxon
REPUESTOS ACCESORIOS MAXON/OPCIONALES Estos accesorios opcionales del HCB-30C de Maxon se encuentran disponibles por el distribuidor/vendedor minorista de CB de Maxon de su localidad. DV-7210 Cargador de baterías de pared de CA/ CC para recargar baterías de Ni-Cad WTA-1 Antena telescópica con conector BNC... - Page 38 Thank you for choosing Maxon ! ¡Gracias por escoger a Maxon! For more information, contact: Para obtener más información, comuníquese con: Maxon America, Inc. Consumer Products Division 10828 NW Air World Drive Kansas City, Missouri 64153 (Within USA) Phone: 1-800-821-7848, Ext. 399 (Outside USA) Phone: 1-816-891-6320, Ext.
