Page 1

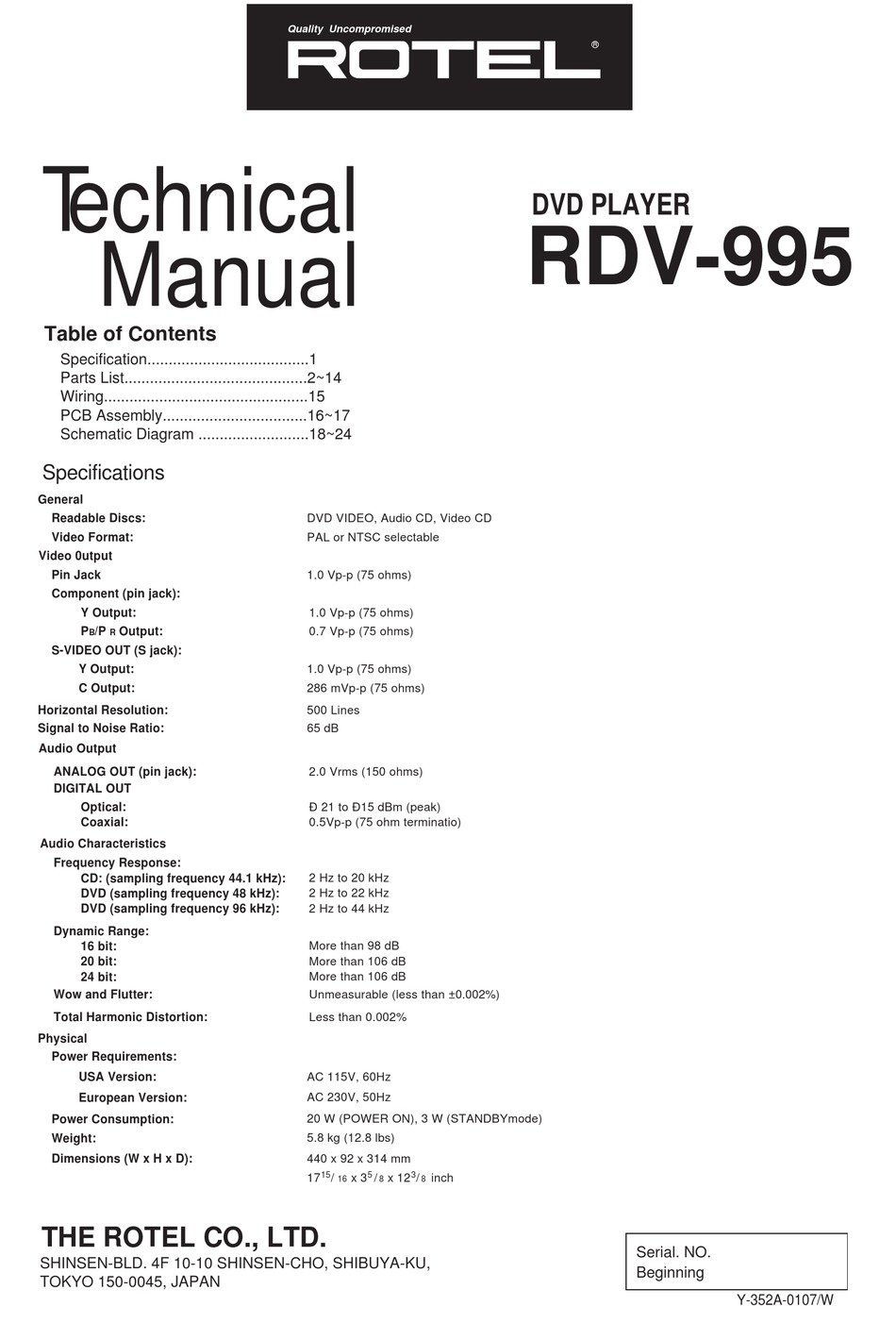

Weight: 5.8 kg (12.8 lbs) Dimensions (W x H x D): 440 x 92 x 314 mm x 3 / x 12 / inch THE ROTEL CO., LTD. Serial. NO. SHINSEN-BLD. 4F 10-10 SHINSEN-CHO, SHIBUYA-KU, Beginning TOKYO 150-0045, JAPAN Y-352A-0107/W...
Page 3
Preventing static electricity Electrostatic discharge (ESD), which occurs when static electricity stored in the body, fabric, etc. is discharged, can destroy the laser diode in the traverse unit (optical pickup). Take care to prevent this when performing repairs. 1.1. Grounding to prevent damage by static electricity Static electricity in the work area can destroy the optical pickup (laser diode) in devices such as DVD players.
Page 4
Parts List 1/7 SYMBOL PARTS NO DESCRIPTION SYMBOL PARTS NO DESCRIPTION X-1301-01 PCB ASSEMBLY C401 041 UTES1C101-FB CAPACITOR ELEC.16V100UF C924 041 VX1C472 CAPACITOR ELEC.16V4700UF C402 041 UTES1H010-FB CAPACITOR ELEC.50V1UF C925.926 041 GS1V472 CAPACITOR ELEC.35V4700UF C403 043 TC50V101 CAPACITOR CERA.50V100PF C927-929 043 TC50V473 CAPACITOR CERA.50V0.047UF C404.405...
Page 5
Parts List 2/7 SYMBOL PARTS NO DESCRIPTION SYMBOL PARTS NO DESCRIPTION L803 021 LF149A00 VIDEO FILTER R759 053 CR14-391J-A RESISTOR CARBON 390R L804 021 LF150A00 VIDEO FILTER R760 054 TMFR4068K RESISTOR METAL 1% 68K L901 021 TRL-356 LINE CHOKE COIL R761 054 TMFR402K2 RESISTOR METAL 1% 2.2K...
Page 6
Parts List 3/7 SYMBOL PARTS NO DESCRIPTION SYMBOL PARTS NO DESCRIPTION T801-810 032 TA1015-YO TRANSISTOR(2SA1015-YO) R114 053 CR14-222J-A RESISTOR CARBON 2.2K T901 032 D600-EF TRANSISTOR(2SD600K-EF) R115 053 CR14-431J-A RESISTOR CARBON 430R T902 032 TA608-FG TRANSISTOR(2SA608K-FG) R116 053 CR14-222J-A RESISTOR CARBON 2.2K T903 032 TC2362-FG TRANSISTOR(2SC2362K-FG)
Page 7
Parts List 4/7 SYMBOL PARTS NO DESCRIPTION SYMBOL PARTS NO DESCRIPTION LAV10168-02A PCB ASSEMBLY NCB31CK-104X CERAMIC CAP C207 NCB31HK-471X CERAMIC CAP NEA70JM-226X E/C CAP C208 NCB31CK-104X CERAMIC CAP NEA70JM-226X E/C CAP C209 NCB31HK-102X CERAMIC CAP MCB31CK-104X CERAMIC CAP C210 NCB31HK-102X CERAMIC CAP NEX40JM-156X E/C CAP...
Page 8
Parts List 5/7 SYMBOL PARTS NO DESCRIPTION SYMBOL PARTS NO DESCRIPTION C304 NCB31CK-104X CERAMIC CAP C519 NCB31CK-104X CERAMIC CAP C305 NCB31CK-104X CERAMIC CAP C520 NCB31CK-104X CERAMIC CAP C306 NCB31CK-104X CERAMIC CAP C521 NCB31CK-104X CERAMIC CAP C307 NCB31CK-104X CERAMIC CAP C522 NCB31CK-104X CERAMIC CAP C309...
Page 9
Parts List 6/7 SYMBOL PARTS NO DESCRIPTION SYMBOL PARTS NO DESCRIPTION IC322 TC7VHC00FT-X R 342 NRSA63J-0R0X MG RESISTOR IC401 MN102L25GDZ3 IC C.M R 343 NRSA63J-102X MG RESISTOR IC402 MSM531622F84G-X IC (u-h) R 345 NRSA63J-562X MG RESISTOR IC403 AK93C65AF-X R 346 NRSA63J-472X MG RESISTOR IC501...
Page 10
Parts List 7/7 SYMBOL PARTS NO DESCRIPTION SYMBOL PARTS NO DESCRIPTION R531 NRSA63J-330X MG RESISTOR R532 NRSA63J-0R0X MG RESISTOR R533 NRSA63J-330X MG RESISTOR R534 NRSA63J-330X MG RESISTOR R535 NRSA63J-330X MG RESISTOR R536 NRSA63J-330X MG RESISTOR R537 NRSA63J-330X MG RESISTOR R538 NRSA63J-330X MG RESISTOR R539...
Page 11
Loader Assembly Parts List (Loader Assembly) ITEM PARTS NO DESCRIPTION DVD TRAVERSE MECHA DVD LOADING BASE E406293-001 SPECIAL SCREW E26756-222SS CD CLAMPER BASE LV31675-002A CLAMPER LV31676-001A YOKE LV41118-001A MAGNET LV41741-001A SPECIAL SCREW QYSBSF3008M SCREW LV10324-001A TRAY QYSBSF3008M SCREW LV41362-201A HEAT SINK LV41363-202A HOLDER QYSBSGG3006Z...
Page 12
Pick-Up Mechanism Assembly Parts List (DVD Mechanism) ITEM PARTS NO DESCRIPTION LV20638 001A MECHA BASE LV20635 001A SHAFT HOLDER QYSBST2606M T.SCREW VDG1099001TSVME SP. MOTOR ASS'Y QUM193 08B2B2 PARA RIBON WIRE QYSBST2606M T.SCREW OPTIMA 2010A1 DVD PICKUP LV31670 001A SWITCH ACTUATOR LV31666 002A LEAD SPRING 10 QYSPSGT2040M...
Loader Base Assembly Parts List (DVD Loading Base) ITEM PARTS NO DESCRIPTION E102357-441 LOADING BASE MMN-6F1LB8K MOTOR E75984-001SC MOTOR PULLEY QYSPSPT2640Z MINI SCREW E75950-002 BELT E75985-222SS GEAR(1) E60912-005SS SPEED NUT E75986-221SS GEAR(2) E75987-221SS GEAR(3) E307162-331 LEVER E307252-331 CAM PLATE E65923-003 TAPPING SCREW E75989-001 SPRING...
Wiring Diagram Wire Parts No. Part Number Description 068 C-4595A03 MECH to K403 068 C-4588A44 K104 to K103 068 C-4595A04 CN501 to K907 068 C-4618A09 K105 to K401 068 C-4618A08 K102 to K908 072 C-4729B00 MECH to CN101 072 C-4728A00 CN502 to K402 072 C-4727A00 CN503 to K801...
