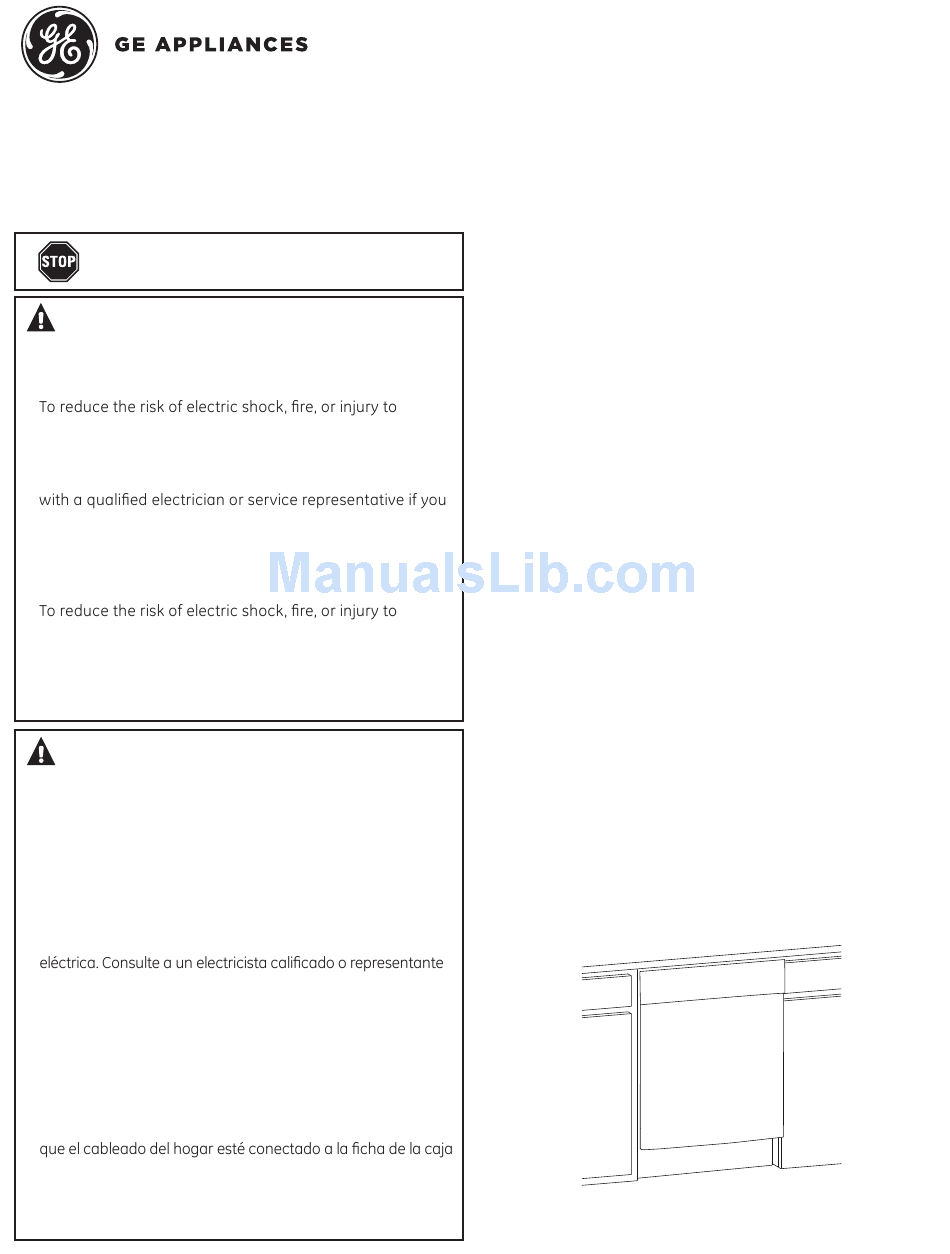

Installation Instructions
Built-In Dishwasher
If you have questions, call 800.GE.CARES (800.432.2737) or visit our Website at: GEAppliances.com.
In Canada, please call 800.561.3344 or visit www.geappliances.ca
BEFORE YOU BEGIN
Read these instructions completely and carefully.
WARNING:
• Remove all power leading to the appliance from the circuit
breaker or fuse box before beginning installation. Failure
to do so can result in a risk of electrical shock.
persons, the installer must ensure that the dishwasher is
completely enclosed at the time of installation.
• The improper connection of the equipment grounding
conductor can result in a risk of electric shock. Check
are in doubt that the appliance is properly grounded. If
house wiring is not 2-wire with ground, a ground must be
provided by the installer. When house wiring is aluminum,
be sure to use UL Listed anti-oxidant compound and
aluminum-to-copper connectors.
persons, the installer should check to ensure that wires
are not pinched or damaged, the house wiring is attached
to the junction box bracket through a strain relief, and all
electrical connections made at the time of install (wire
nuts) are contained inside of the junction box cover.
ADVERTENCIA:
• Retire todos los conductores de corriente del
electrodoméstico de disyuntor o de la caja del fusible antes
de comenzar con la instalación. Si no cumple con esto, se
podrá producir el riesgo de descargas eléctricas.
• Para reducir el riesgo de descarga eléctrica, incendio o
lesiones a personas, el instalador debe asegurarse de que
el lavaplatos esté completamente cerrado en el momento
de la instalación.
• La conexión inadecuada del conductor de conexión a tierra
del equipamiento puede provocar un riesgo de descarga
de servicio técnico si tiene dudas sobre la correcta conexión
a tierra del aparato. Si el cableado doméstico no cuenta con
un cable de 2 hilos con conexión a tierra, un instalador debe
realizar una conexión a tierra. Cuando el cableado doméstico
es de aluminio, asegúrese de usar un compuesto antioxidante
y conectores de aluminio a cobre aprobados por UL.
• Para reducir el riesgo de descarga eléctrica, incendio o
lesiones a personas, el instalador deberá realizar un control
para asegurar que los cables no estén pellizcados ni dañados,
de empalmes a través de un amortiguador de refuerzo, y que
todas las conexiones eléctricas realizadas en el momento de
la instalación (tuercas para cables) estén dentro de la tapa de
la caja de empalmes.
FOR YOUR SAFETY
Read and observe all WARNINGS and CAUTIONS shown
throughout these instructions. While performing installations
described in this booklet, gloves, safety glasses or goggles
should be worn.
IMPORTANT –
ordinances.
• Note to Installer – Be sure to leave these instructions for the
consumer's and local inspector's use.
• Note to Consumer – Keep these instructions with your
Owner's Manual for future reference.
• Skill Level – Installation of this dishwasher requires
basic mechanical, electrical and plumbing skills. Proper
installation is the responsibility of the installer. Product
failure due to improper installation is not covered under
the GE Appliance Warranty. See warranty information.
• Completion Time – 1 to 3 Hours. New installations require
more time than replacement installations.
IMPORTANT –
allow for future removal from the enclosure if service is required.
Care should be exercised when the appliance is installed or removed,
to reduce the likelihood of damage to the power supply cord.
If you received a damaged dishwasher, you should immediately
contact your dealer or builder.
Optional Accessories – See the Owner's Manual for available
custom panel kits.
READ CAREFULLY.
KEEP THESE INSTRUCTIONS.
Printed in China
Observe all governing codes and
The dishwasher MUST be installed to
31-31558
09-15 GE
