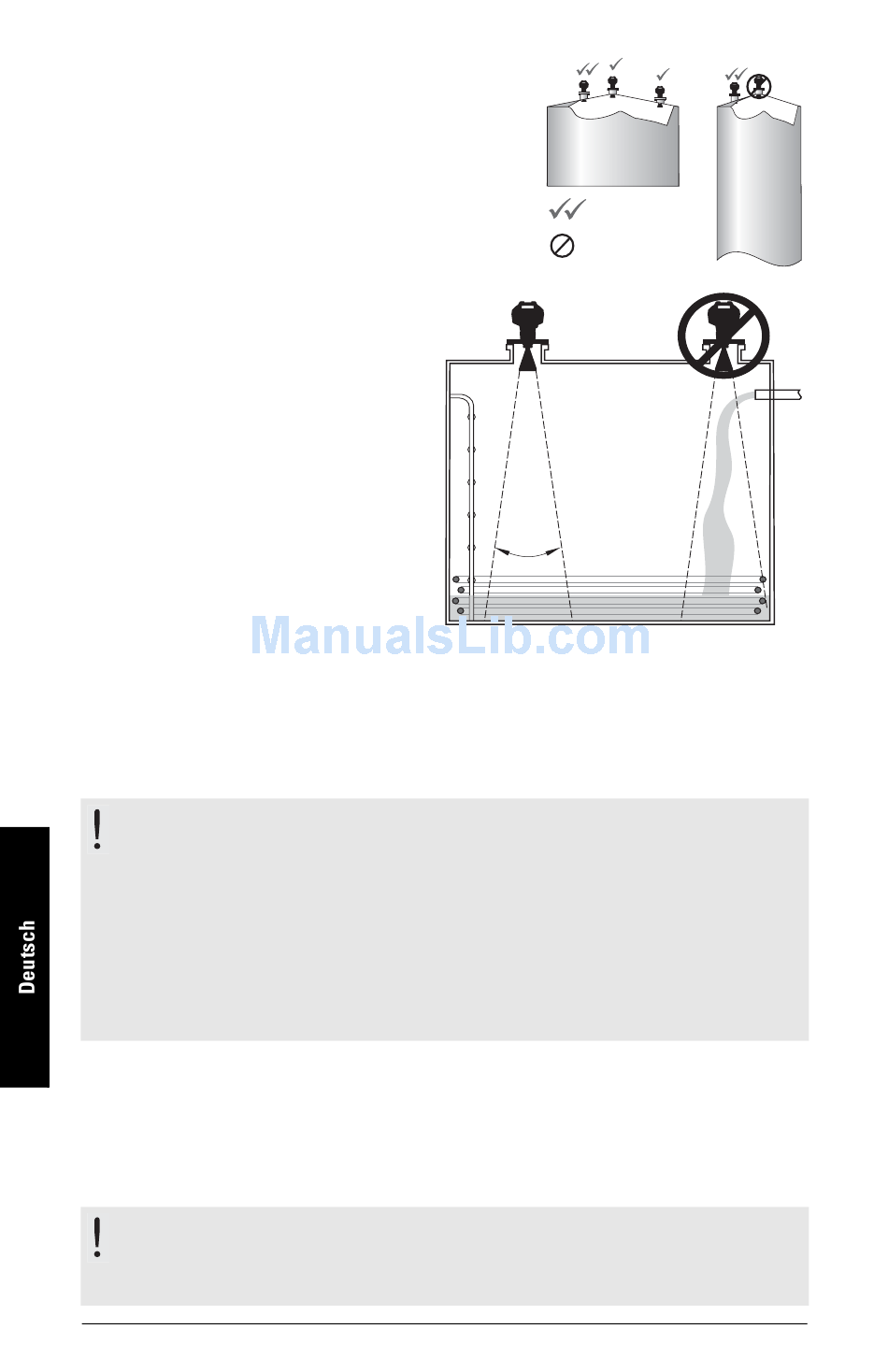

Montageort
Vermeiden Sie eine mittige Montage auf hohen,
schmalen Behältern.
Umgebung
• Achten Sie darauf, dass die Umgebungsbedingun-
gen mit den Nennwerten des Gehäuses und dem
Werkstoff kompatibel sind.
• Verwenden Sie ein Sonnenschutzdach, wenn das
Gerät direkter Sonneneinstrahlung ausgesetzt ist.
Öffnungswinkel
• Der Öffnungswinkel entspricht der
Kegelweite, wo die Energiedichte halb
so groß ist wie ihr höchster Wert.
• Am größten ist die Energiedichte direkt
vor der Antenne, auf einer Linie mit ihr
liegend.
• Durch eine Signalübertragung außer-
halb des Öffnungswinkels können Hin-
dernisse erfasst und dadurch
Störechos erzeugt werden.
Radarkegel
• Der Radarkegel muss ohne Störung
durch Leitern, Rohre, Doppel-T-Träger
oder Befüllströme die Oberfläche des Messstoffs erreichen können.
Zugang für die Programmierung
• Sorgen Sie für einen einfachen Zugang zum Ablesen der Anzeige und zur Programmie-
rung über das Handprogrammiergerät.
Montageanweisungen
WARNUNG: Für Druckbehälter verwenden Sie PTFE-Band (oder ein anderes,
geeignetes Dichtungsmaterial); der Prozessanschluss muss mehr als handfest
angezogen werden. Die maximal empfohlene Drehkraft beträgt 40 N-m (30 ft.lbs).
Hinweis:
• Das Gerät kann beliebig oft gedreht werden, ohne beschädigt zu werden.
• Richten Sie bei der Montage die Vorder- oder Rückseite des Gerätes zur nächsten Wand
hin aus.
• Nach der Programmierung und Kalibrierung des Behälters darf das Gehäuse nicht mehr
gedreht werden; dies könnte Fehler durch eine Polaritätsverlagerung des Sendeimpulses
verursachen.
Gewindeausführungen
1)
Vor Einbau des Gerätes ist es wichtig, die Übereinstimmung der Gewinde zu überprüfen,
um eine Beschädigung zu vermeiden.
2)
Schrauben Sie das Gerät in den Prozessanschluss und ziehen Sie es von Hand oder mit
einem Schlüssel an. Für den Einsatzbereich Druck, siehe Warnungshinweis oben.
Flanschausführungen
WARNUNG: Der Benutzer ist für die Auswahl von Schraub- und Dichtungsmaterial
verantwortlich. Dieses muss den für den Flansch aufgestellten Bedingungen und
dessen bestimmter Verwendung entsprechen und für die Betriebsbedingungen
geeignet sein.
Seite DE-6
SITRANS LR250 (FF) – KURZANLEITUNG
optimal
nicht empfohlen
Radar-
kegel
Öffnungswinkel:
PVDF-Antenne mit
Gewinde = 19°
1.5" Horn = 19°
2" Horn
= 15°
Öff-
3" Horn
= 10°
nungs-
4" Horn
= 8°
winkel
7ML19985XN82
