Observações:
• O Foundation Fieldbus (H1) deve ser isolado nas duas extremidades do cabo para
funcionar adequadamente.
• Consulte a Revisão 2.0 das Diretrizes de Engenharia de Sistemas
(AG-181)
, disponível em www.fieldbus.org, para obter informação sobre a instalação dos
dispositivos FF (H1).

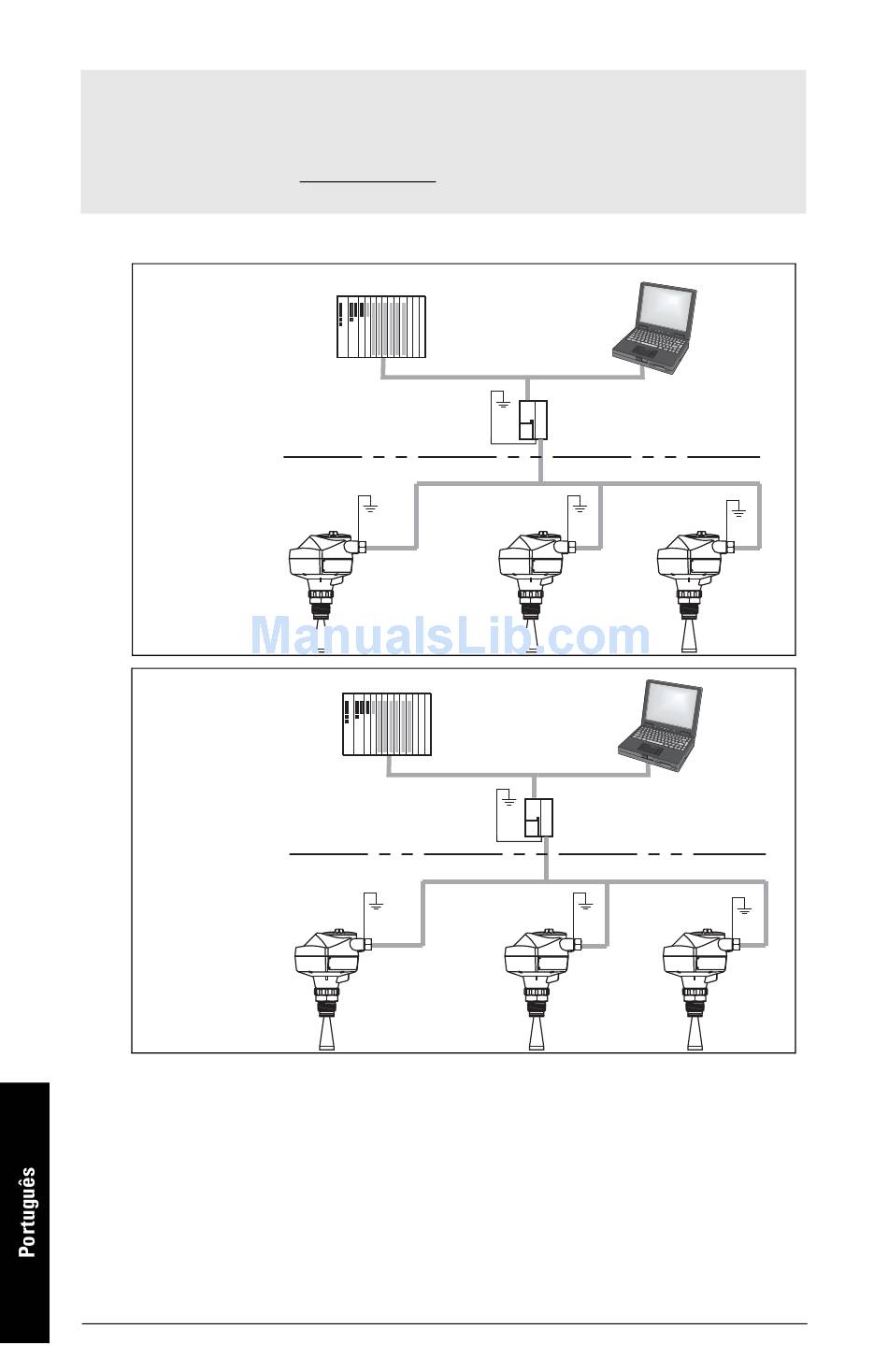

Configuração Básica com o Foundation Fieldbus (H1)
Configuração via
Gateway
Configuração via
Dispositivo de Ligação
Página PT-8 SITRANS LR250 (FF) – MANUAL DE INÍCIO RÁPIDO
controlador
LR250 FF
controlador
LR250 FF
A configuração básica continua na próxima página.
Foundation Fieldbus
FF (HSE)
Gateway Rosemount
3420 HSE/H1
FF (H1)
LR250 FF
FF (HSE)
Dispositivo de
ligação HSE/H1
FF (H1)
LR250 FF
Software de
configuração
PC/laptop
LR250 FF
Software de
configuração
PC/laptop
LR250 FF
7ML19985XN82
