Operación - Generac Power Systems 005714-0 Owner's Manual

2.1 CONOCIENDO EL GENERADOR
Lea completamente el manual del propietario y las reglas de seguridad
antes de operar este generador.
Compare el generador con las figuras de la 4 a la 6 para familiarizarse con
las ubicaciones de los diversos controles y ajustes. Guarde este manual
para referencias futuras.
1. Entrada del cargador de batería – Este receptáculo permite recargar
la batería de almacenamiento de 12 v proporcionada con el conector
adaptador de 12 voltios que se incluye en la caja de accesorios.
Detrás de la entrada del cargador de baterías se encuentra un fusible
en línea de 1.5 amperios que está dentro del panel de control para
proteger la batería.
2. Receptáculo dúplex GFCI de 120 VAC, 20 A – Proporciona energía
eléctrica para la operación de cargas de iluminación eléctrica,
aparatos, herramientas o motores de 120 VAC, 20 A monofásicos
de 60 Hz. También proporciona protección con un Interruptor Integral
de Circuito de Falla de Tierra, completo con unapresión a los botones
"Test" y "Reset".
3. Receptáculo con cierre de 120/240 Volt AC, 30 Amp – Proporciona
energía eléctrica para la operación de cargas de iluminación eléctrica,
aparatos, herramientas o motores de 120 y/o 240 Volt AC, 30 Amp,
monofásicos de 60 Hz.
4. Interruptores de circuito (AC) – Cada receptáculo está provisto con
un interruptor de circuito de presionar para reiniciar con el fin de
proteger al generador contra sobrecargas eléctricas. El receptáculo
de 30 amps está protegido por un interruptor de circuito de palanca
de 2 polos
5. Medidor de horas – Proporciona las horas de operación para los
intervalos de servicio.
6. Cierre de combustible – Válvula entre el tanque de combustible y
el carburador. Apague y vacíe el carburador de combustible para un
almacenamiento a largo plazo.
7. Palanca de choke – Arrancar un motor frío (jalar/empujar).
8. Interruptor de arranque/funcionamiento/parada – Controla la
operación del generador.
9. Limpiador de aire – Filtra el aire de ingreso al motor.
10. Tanque de combustible – El tanque contiene hasta 9 galones
americanos de combustible.
11. Lengüeta de tierra – Conecte el generador a una conexión a tierra
aprobada desde aquí. Vea "Conectando el generador a tierra" para
mayores detalles.
12. Silenciador – Incluye el sup. de chispa y silencia el motor.
13. Batería – Enciende el arrancador eléctrico (Panel final retirado - 4
Tornillos Torx "T27").

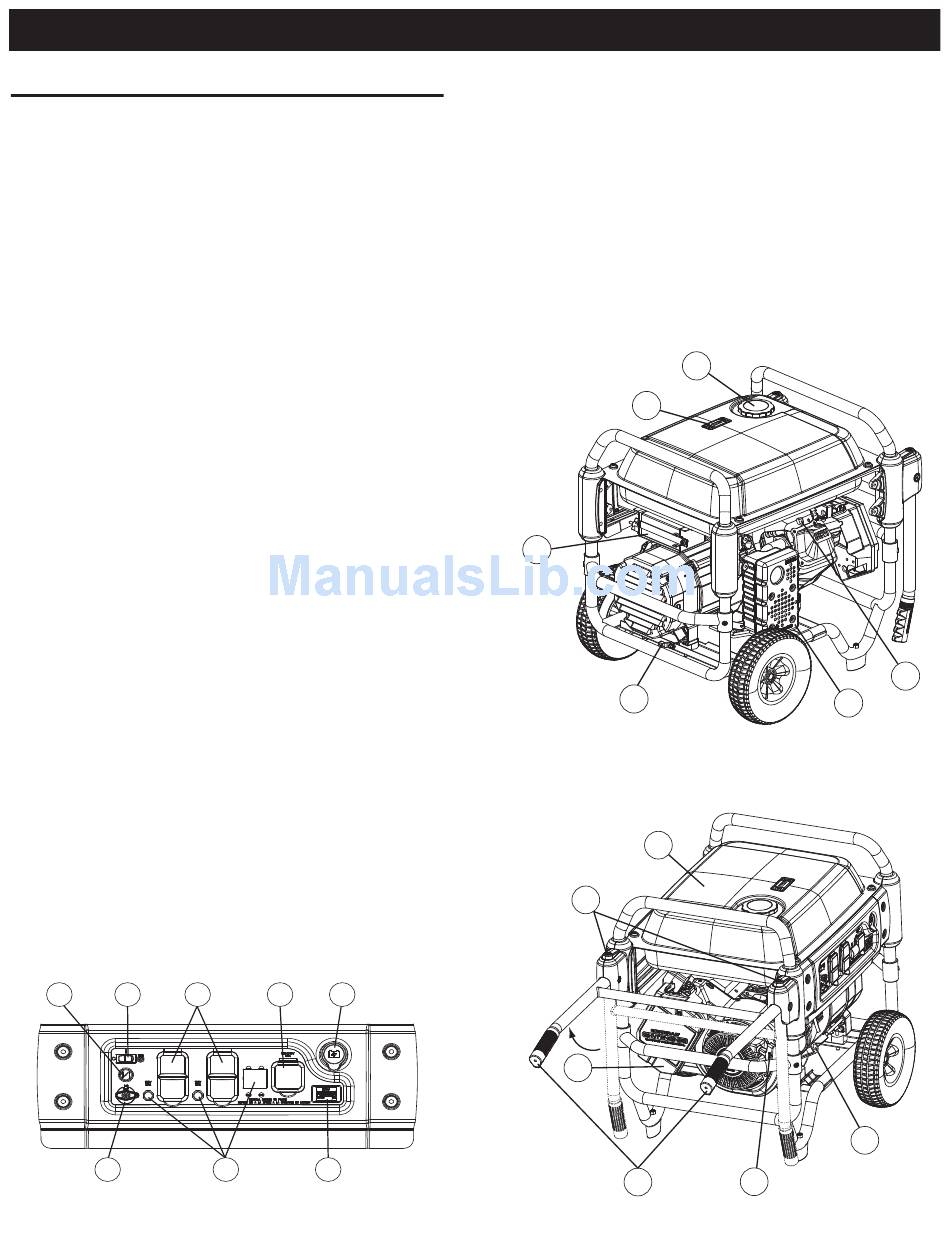

Figura 4 - Panel de control
7 8
6
2 3 1
4 5
14. Manubrios – Pivotea y se retracta para almacenarse. Presione los
botones con resorte para mover los manubrios (14A).
15. Tapa de gasolina – Ubicación de llenado de combustible.
16. Medidor de combustible – Muestra el nivel de combustible en el
tanque.
17. Llenado de aceite – Se revisa el nivel de aceite y se le agrega por
aquí.
18. Arranque de culata – Use para arrancar el motor manualmente.
19. Bujía – Enciende la mezcla de aire/combustible (panel lateral
removido - 4 tornillos Torx "T27").
Figura 5 - Controles del generador
16
13
11
Figura 6 - Controles del generador
10
14A
9
14
Operación
15
12
17
18
19
