2.1 CONOZCA EL GENERADOR

Lea el Manual del Propietario y las Reglas de Seguridad antes de
poner el generador en funcionamiento.

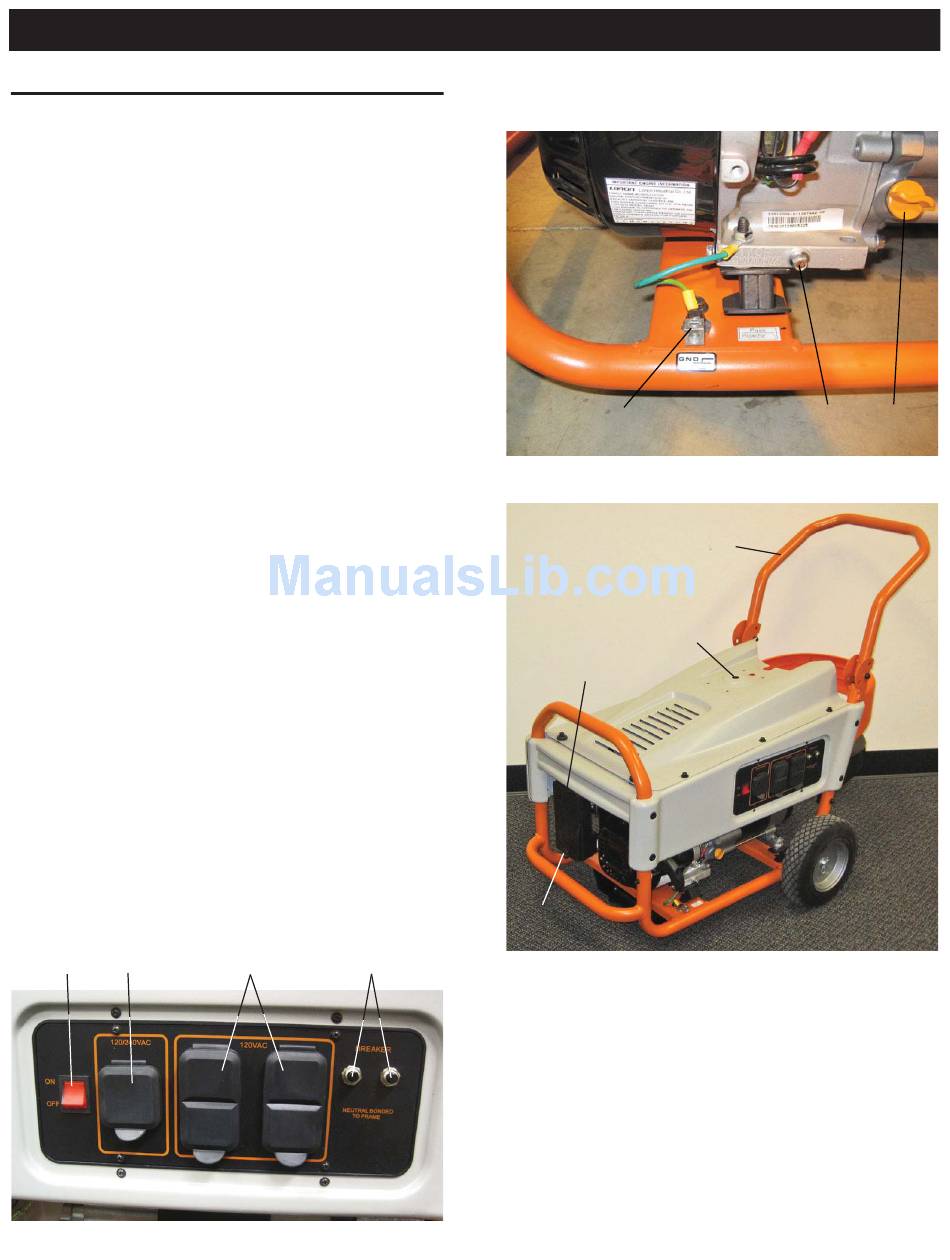

Compare el generador con las Figuras 3 a 6 para familiarizarse con
las ubicaciones de los diferentes controles y ajustes Conserve este
manual para futuras referencias.
1. Receptáculo duplex de 120 voltios AC, 20 amperios – Suministra
la energía eléctrica para la operación de iluminación eléctrica,
herramientas, aparatos y cargas del motor de 120 voltios AC,
20 amperios y 60 Hz monofásicos.
2. Receptáculo de cierre de 120/240 voltios AC, 20 amperios –
Suministra la energía eléctrica para la operación de iluminación
eléctrica, aparatos, herramientas y cargas del motor de 120 y/o
240 voltios AC, 20 amperios y 60 Hz monofásicos.
3. Interruptores de circuito (AC) – Cada receptáculo tiene un
interruptor de circuito para proteger al generador de sobrecargas
eléctricas.
4. Drenaje de aceite – Se usa para drenar el aceite del motor.
5. Filtro de aire – Filtra el aire de entrada mientras se lo dirige al
motor.
6. Palanca del estrangulador – Se usa cuando se arranca el motor
frío.
7. Tanque de Combustible – Tanque LP estándar con capacidad de
20 libras con roscas Acme derecha tipo 1, con tapón protector.
8. Oreja de conexión a tierra – Conecte aquí el generador a una
tierra aprobada. Consulte "Cómo poner a tierra el generador" para
obtener detalles.
9. Interruptor de arranque/parada – Controla la operación del
generación (modelos con cable de arranque).
10. Silenciador – Silencia el motor.
11. Manijas – Pivotean y se retraen para el almacenamiento. Pulse
el botón de resorte para mover las manijas.
12. Botón de cebado regulador – Usado para cebar el motor
después de intecambiar tanques de combustible o períodos
largos de tiempo entre usos.
13. Boca para llenado de aceite – Agregue aquí el aceite.
14. Corte de combustible – La válvula está en el tanque de
combustible.
15. Soporte del tanque – Soporta el cilindro LP .
16. Aro de refuerzo del tanque – Mantiene el cilindro LP en su lugar.
Figura 3 - Panel de control
9 2 1 3
Figura 4 - Controles del generador
8
Figura 5 - Controles del generador
11
12
6
5
Operación
4 13
5
