Yamaha TSX-14 Owner's Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
OWNER'S MANUAL
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
G

Advertisement

Table of Contents
loading

Related Manuals for Yamaha TSX-14

Summary of Contents for Yamaha TSX-14

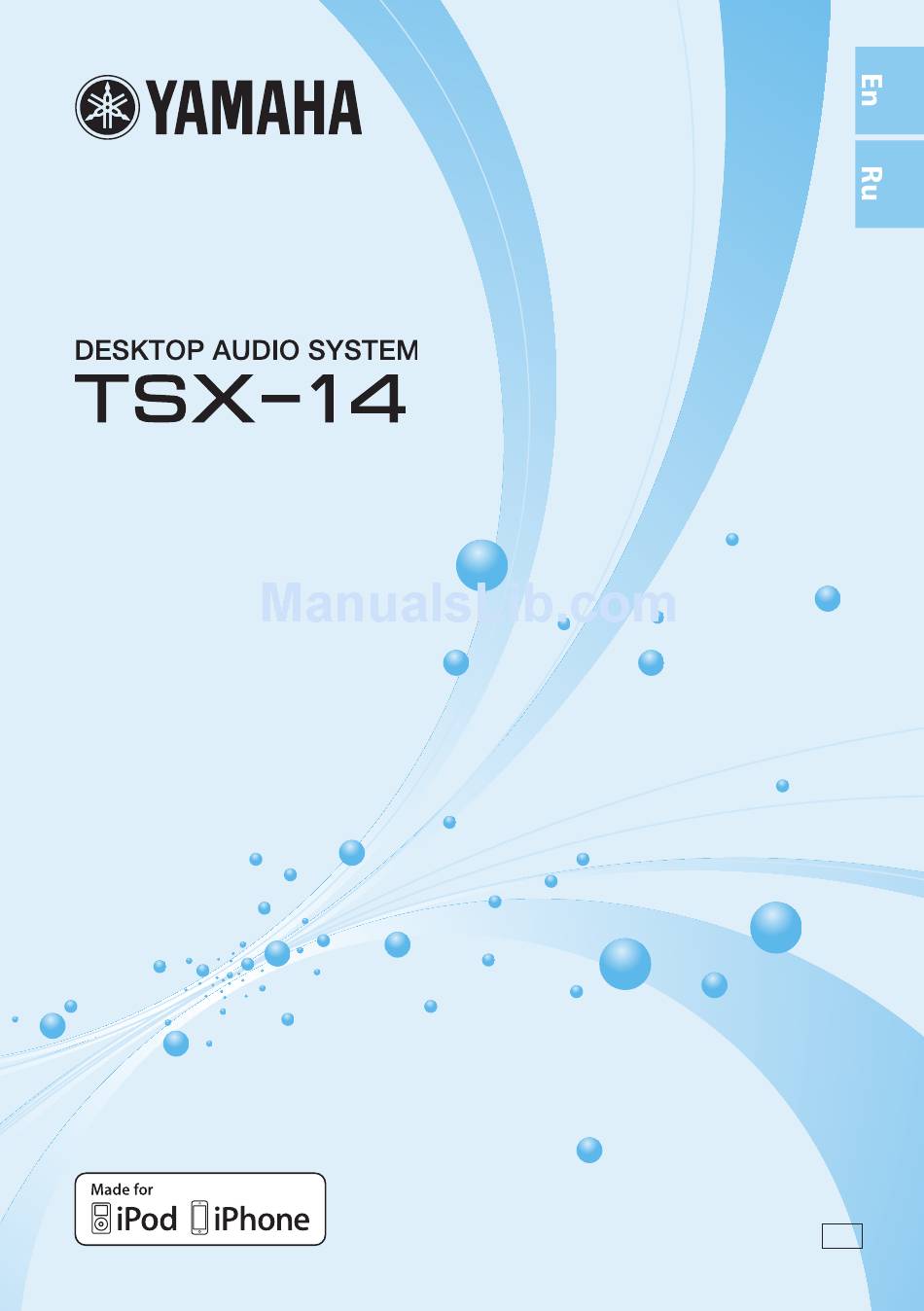

  • Page 1 OWNER'S MANUAL ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ...
  • Page 2 Siemensstr. 22-34 25462 Rellingen, Germany dangerous and may cause fire, damage to this unit, Tel: +49-4101-303-0 and/or personal injury. Yamaha will not be held responsible for any damage resulting from use of this unit with a voltage other than specified.

  • Page 3: Table Of Contents

    – Supplying power to iPod/iPhone (with Lightning connector). – Rich sound by 5cm full-range custom speaker and DSP (Digital Signal Processor) made by Yamaha. – Enhanced treble and thick mid/bass, even when playing a compressed audio source, such as MP3, etc.

  • Page 4: Names Of Parts And Their Functions

    NAMES OF PARTS AND THEIR FUNCTIONS ■ Top panel E iPod dock Set your iPod on the Lightning connector of the iPod dock. An iPod is charged when set in the iPod dock. Note • The iPod may not be set in the iPod dock securely if it is in its protective case.

  • Page 5: Rear Panel

    NAMES OF PARTS AND THEIR FUNCTIONS Caution A grille is attached to this product to protect the speakers. • Since the grille cloth is made of soft material, it can be easily damaged, so do not scratch it with a sharp object. •...

  • Page 6: Basic Functions

    OPERATION BASIC FUNCTIONS Adjusting the clock A Press and hold CLOCK for more than 2 seconds. The display flashes. B Adjust the time with TUNING. If you press and hold TUNING, the numbers advance quickly. C Press CLOCK. If you want to cancel clock setting mode, press If you press PRESET in step B, you can select the time display method (12 hours/24 hours).

  • Page 7: Auto Standby

    BASIC FUNCTIONS ■ Switching the alarm on/off Press ALARM. When the alarm is on, the alarm indicator ( and the RADIO indicator (or the iPod indicator) light and the alarm time is displayed for a while. Alarm indicator RADIO indicator iPod indicator Operations during playing back alarm sound At the set time, alarm sound plays back.

  • Page 8: Listening To Fm Stations

    LISTENING TO FM STATIONS Tuning radio stations A Press SOURCE to select RADIO. The RADIO indicator lights. B For automatic tuning, press and hold TUNING. For manual tuning, press TUNING repeatedly. Note If you tune into a station manually, the sound is monaural. RADIO indicator Presetting radio stations You can store up to five favorite FM radio stations with the preset function.

  • Page 9: Listening To Ipod

    LISTENING TO iPod ■ Connecting an iPod to the iPod dock • An iPod will be recharged while it is connected to the dock. The iPod will not be recharged when the unit is in Eco Standby mode. • If an iPod in protective case is connected by force, the connector may be damaged.

  • Page 10: Listening To External Sources

    LISTENING TO EXTERNAL SOURCES A Connect your portable audio Rear panel device to AUX using a commercially available 3.5 mm (1/8 in) mini plug cable. Note Turn down the volume of this unit and your portable audio device before connection. B Turn on the system.

  • Page 11: Troubleshooting

    Refer to the table below if the unit does not operate properly. If the problem you are experiencing is not listed below, or if the instruction below does not help, press to enter standby mode, disconnect the power cable, and contact the nearest authorized Yamaha dealer or service center. General Problem...
  • Page 12 TROUBLESHOOTING iPod Problem Cause Solution No sound. The iPod is not set in the iPod dock Set the iPod firmly. firmly. Earphones are connected. Remove the earphones. The proper data is not in the iPod. Check if the proper playable data is in the iPod.

  • Page 13: Specifications

    SPECIFICATIONS ■ PLAYER SECTION ■ GENERAL • Power Supply......AC 100 to 240 V, 50/60 Hz iPod/iPhone • Power consumption .............11 W • Standby consumption (Clock displayed) ....1.0 W Made for. • Eco Standby consumption ..........0.2 W iPhone 5/iPhone 5c/iPhone 5s •...
  • Page 14 привести к пожару, поломке данного аппарата и/ или представлять телесное повреждение. Пока все соединения не завершены, не следует Мы, компания Yamaha Music Europe GmbH, подключать данный аппарат к розетке. настоящим заявляем, что данное устройство Не используйте данный аппарат, установив его...

  • Page 15: Music Enhancer

    – Питание для iPod/iPhone (через разъем Lightning). – Объемный звук благодаря широкополосному настраиваемому динамику диаметром 5 см и процессору цифровой обработки сигналов (DSP) производства компании Yamaha. – Улучшены характеристики высоких частот и среднечастотного баса даже при воспроизведении сжатых аудиоисточников (MP3 и т. д.). (Music Enhancer) ■...

  • Page 16: Названия Частей И Их Функции

    НАЗВАНИЯ ЧАСТЕЙ И ИХ ФУНКЦИИ ■ Верхняя панель E гнездо для iPod Установите iPod в разъем Lightning гнезда для iPod. iPod замигает, когда будет установлен в стыковочный адаптер. Примечание • iPod, возможно, не удастся надежно A Защитная сетка установить на стыковочный адаптер iPod, (☞...
  • Page 17 НАЗВАНИЯ ЧАСТЕЙ И ИХ ФУНКЦИИ Предупреждение Для защиты динамиков на устройстве используется защитная сетка. • Поскольку она сделана из мягкого материала, ее легко повредить, поэтому не царапайте ее острыми предметами. • Не нажимайте на защитную ткань, иначе ее можно помять или повредить. Это может привести к повреждению...

  • Page 18: Основные Функции

    ОСНОВНЫЕ ФУНКЦИИ Настройка часов A Нажмите кнопку CLOCK и удерживайте ее нажатой более 2 секунд. Дисплей начнет мигать. B Настройте время с помощью кнопки TUNING. Если нажать и удерживать кнопку TUNING, Если нажать кнопку PRESET на шаге B, цифры будут быстро изменяться. можно...
  • Page 19 ОСНОВНЫЕ ФУНКЦИИ ■ Переключение сигнала (вкл/выкл) Нажмите ALARM. Если сигнал будильника включен, то загораются индикатор сигнала ( ) и RADIO индикатор (или индикатор iPod), и какое-то время будет отображается время сигнала будильника. Индикатор будильника Индикатор RADIO Индикатор iPod Операции во время воспроизведения звукового сигнала Во...

  • Page 20: Прослушивание Fm-Радиостанций

    ПРОСЛУШИВАНИЕ FM-РАДИОСТАНЦИЙ Настройка радиостанций A Нажмите SOURCE для выбора пункта RADIO. Загорится индикатор RADIO. B Для автоматической настройки нажмите и удерживайте кнопку TUNING. Для ручной настройки нажмите TUNING несколько раз. Примечание Если настройку радиостанции выполнять вручную, будет воспроизводиться монофонический звук. Индикатор...

  • Page 21: Прослушивание Ipod

    ПРОСЛУШИВАНИЕ iPod ■ Подключение iPod к гнезду для iPod • iPod будет заряжаться, пока он подключен к док-разъему. iPod не будет заряжаться, если устройство находится в режиме экономии электроэнергии. • Если iPod в защитном футляре подключается с применением усилия, разъем может быть поврежден. Снимите защитный футляр...

  • Page 22: Воспроизведение С Внешних Источников

    ВОСПРОИЗВЕДЕНИЕ С ВНЕШНИХ ИСТОЧНИКОВ A Подключите портативное Задняя панель аудиоустройство к разъему с помощью доступного в продаже кабеля с мини- разъемом 3,5мм. Примечание Перед подключением выключите звук данного устройства и портативного аудиоустройства. B Включите систему. C Нажмите SOURCE, чтобы установить для источника Индикатор...

  • Page 23: Устранение Неисправностей

    приведенной ниже таблицей. Если проблема, с которой вы столкнулись, не описана в данной таблице или приведенные инструкции не помогают ее решить, нажмите для перехода в режим ожидания, отсоедините кабель питания и обратитесь к ближайшему авторизованному дилеру Yamaha или в сервисный центр. Общие Проблема Причина...
  • Page 24 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ Прием сигнала FM-радиостанций Проблема Причина Решение Большое количество Выбранная радиостанция находится Чтобы улучшить качество сигнала, далеко от места приема или в попробуйте выполнить ручную шума во время регионе слабый радиосигнал. настройку (☞ стр. 6), изменить высоту стереофонического или направление антенны, либо вещания.

  • Page 25: Технические Характеристики

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ■ РАЗДЕЛ ПРОИГРЫВАТЕЛЯ ■ ОБЩИЙ РАЗДЕЛ • Источник питания ....от 100 до 240 В, 50/60 Гц iPod/iPhone • Потребляемая мощность ........11 Вт • Потребляемая мощность в режиме ожидания Made for. (отображаются часы) ...........1,0 Вт iPhone 5/iPhone 5c/iPhone 5s •...
  • Page 26 For detailed guarantee information about this Yamaha product, and Pan-EEA* and Switzerland warranty service, please either visit the website address below (Printable file is available at our website) or contact the Yamaha representative office for your country. * EEA: European Economic Area...
  • Page 28 © 2014 Yamaha Corporation Printed in China ZN35240...
