DW-FN320T DW-FN320W Bulaşık Makinesi kullanıcı kılavuzu imkanları hayal edin Bu Samsung ürününü satın aldığınız için teşekkür ederiz. Daha mükemmel bir hizmet almak için, lütfen ürününüzü aşağıdaki adresten kaydedin. www.samsung.com/register DD81-01350A-02_TR.indd 1 DD81-01350A-02_TR.indd 1 2012-09-28 2012-09-28 10:22:23 10:22:23...
Page 2
Güvenlik bilgisi Lütfen bu Kullanıcı bilgisini dikkatli bir şekilde okuyun ve daha sonra başvurmak üzere saklayın. Cihazın daha sonraki sahiplerine verin. Bu kılavuz, Güvenlik Talimatları, Parçalar ve Özellikler, bulaşık makinenizin Kurulum ve Sorun Giderme vb. bölümlerini içermektedir. Bulaşık makinenizi kullanmadan önce dikkatli bir şekilde okumanız bulaşık makinenizi düzgün bir şekilde kullanmanıza ve muhafaza etmenize yardımcı...
Page 3
• Cihazla oynamadıklarından emin olmak için küçük çocuklar gözetilmelidir. • Cihaz, küçük çocukların veya engelli kişilerin gözetimsiz kullanabileceği şekilde tasarlanmamıştır. • Bulaşık makinesi deterjanları güçlü alkalindir. Yutulduğunda, aşırı miktarda tehlikeli olabilir. Ciltle ve gözle temasından kaçının ve kapak açıkken çocukları bulaşık makinesinden uzak tutun. •...
Page 4
İçindekiler PARÇALAR VE ÖZELLİKLER Bulaşık makinesi özellikleri Kontrol paneli Ekranlar BULAŞIK MAKİNENİZİ KURMA Su beslemesi ve boşaltma Boşaltma hortumları bağlantısı Cihazı konumlandırma Bulaşık makinesini başlatma DETERJAN VE SU YUMUŞATICISI Su yumuşatıcısı Tuzu yumuşatıcıya ekleme KULLANMA Parlatıcı doldurma Deterjanın işlevi 3 in 1 (3'ü 1 arada) seçeneğini kullanma BULAŞIK MAKİNESİ...
Page 5
Parçalar ve özellikler BULAŞIK MAKİNESİ ÖZELLİKLERİ Ön ve Arka görünüm Üst Sepet Tuz kabı Püskürtme kolları Boşaltma hortumu Oluk memesi Dağıtıcı Filtre kurulumu Alt Sepet Bardak Rafı hortum Aksesuar parçaları - Kullanıcı kılavuzu, Tuz hunisi, çatal bıçak sepeti. Parçalar ve özellikler _5 DD81-01350A-02_TR.indd 5 DD81-01350A-02_TR.indd 5 2012-09-28...
Page 6
Parçalar ve özellikler KONTROL PANELİ GÜÇ DÜĞMESİ Bulaşık makinenizi açmak için bu düğmeye basın: ekran yanar. Tuz ve parlatıcı değil, 3'ü 1 arada tablet gerektiren 3 in 1 (3'ü 1 arada) seçeneğini 3'Ü 1 ARADA SEÇENEĞİ seçmek için kullanılır. Bu seçenek yalnızca Intensive (Yoğun), Auto (Otomatik) veya Eco DÜĞMESİ...
Page 7
EKRANLAR PROGRAM SİMGESİ Program düğmesine basıldığında, her bir program seçilir. 3*8 BÖLÜMÜ Geriye kalan süreyi, hata kodunu veya gecikme süresini görüntüler. Parlatıcının yeniden doldurulması gerektiğinde, bu gösterge yanar. Hazneye PARLATICI GÖSTERGESİ yeniden parlatıcı doldurun. 3'Ü 1 ARADA SİMGESİ 3 in 1 (3'ü 1 arada) seçeneği seçildiğinde. Tuzun yeniden doldurulması...
Page 8
Bulaşık makinenizi kurma UYARI: Elektrik çarpma tehlikesi Bulaşık makinesini kurmadan önce, elektrik bağlantısını kesin. Buna dikkat edilmemesi ölüme veya elektrik çarpmasına neden olabilir. DİKKAT: Boruların ve elektrikli ekipmanların kurulumu yalnızca profesyonel kişiler tarafından yapılmalıdır. Elektrik bağlantısı hakkında Kişisel güvenliğiniz için DİKKAT: BU CİHAZLA BİRLİKTE HARİCİ...
Page 9
SU BESLEMESİ VE BOŞALTMA Soğuk su bağlantısı Soğuk su kaynağı hortumunu dişli 3/4 (inç) konektöre bağlayın ve yerine sıkı bir şekilde sabitlendiğinden emin olun. Su boruları yeniyse ve uzun bir süre kullanılmamışsa, suyun temiz olduğundan ve safsızlık içermediğinden emin olmak için suyun akmasını sağlayın. Bu önlem alınmazsa, su girişi tıkanması...
Page 10
Bulaşık makinenizi kurma BOŞALTMA HORTUMLARI BAĞLANTISI Boşaltma hortumunu minimum çapı 4 cm olan bir boşaltma borusuna bağlayın veya bükülmediğinden veya sıkışmadığından emin olarak lavaboya akmasını sağlayın. Hortumun üst kısmı 40 ila 100 cm aralığında bir yükseklikte olmalıdır. Geri akışı önlemek için, hortumun serbest ucu suya batırılmamalıdır. Sayaç...
Page 11
Deterjan ve su yumuşatıcısı kullanma SU YUMUŞATICISI Su yumuşatıcısı, su sertlik ibresi kullanılarak manuel olarak ayarlanmalıdır. Su yumuşatıcısı, sudaki cihazın çalışmasına zarar veren ve olumsuz etkileri olan mineralleri ve tuzları gidermek için tasarlanmıştır. Bu minerallerin ve tuzların miktarı ne kadar fazlaysa, su o kadar sert olur. Yumuşatıcı, alanınızdaki suyun sertliğine göre ayarlanmalıdır.
Page 12
Deterjan ve su yumuşatıcısı kullanma TUZU YUMUŞATICIYA EKLEME Her zaman bulaşık makinesi ile kullanılmak üzere tasarlanmış tuz kullanın. Tuz kabı alt rafın altında bulunur ve aşağıdaki şekilde doldurulmalıdır: DİKKAT • Yalnızca bulaşık makinelerinde kullanılmak için özel olarak tasarlanmış tuz kullanın! Bulaşık makinesinde kullanım için özel olarak tasarlanmamış...
Page 13
PARLATICI DOLDURMA Parlatıcının işlevi Parlatıcı genel olarak son durulama sırasında kullanılır ve tam durulama ve lekesiz ve çiziksiz kurulama sağlar. DİKKAT: Bulaşık makinesi için yalnızca markalı parlatıcı kullanın. Parlatıcı haznesini kesinlikle başka bir maddeyle (örn., bulaşık makinesi temizleme maddesi, sıvı deterjan) doldurmayın. Bu cihaza zarar verebilir.
Page 14
Deterjan ve su yumuşatıcısı kullanma Parlatıcı dağıtıcısı 1. Dağıtıcıyı açmak için, kapağı “açık” “(sol) okuna getirin ve kaldırın. 2. Dağıtıcıya parlatıcı boşaltın, aşırı doldurmamaya dikkat edin. 3. Kapağı “açık” oku konumuyla hizalayarak yeniden yerleştirin ve kapalı (sağ) oka döndürün. Suyun bulaşıklarınız üzerinde lekeler veya çizikler bırakacak şekilde damlalar oluşturmasını önlemek için, parlatıcı...
Page 15
DETERJANIN İŞLEVİ İçeriğinde kimyasal maddeler bulunan deterjanlar, kiri temizlemek, kiri parçalamak ve bunları bulaşık makinesinden dışarı atmak için gereklidir. Pek çok ticari kalitede deterjan, bu amaç için uygundur. UYARI: Bulaşık makinesi deterjanı aşındırıcıdır! Çocuklardan uzak tutmaya dikkat edin. Uygun Deterjan Kullanımı Yalnızca, bulaşık makinelerinde kullanılmak için özel olarak yapılmış...
Page 16
Deterjan ve su yumuşatıcısı kullanma Kullanılacak deterjan miktarı 1. Deterjan dağıtıcısını deterjanla doldurun. İşaret sağda gösterildiği gibi doz seviyesini gösterir: A. Bu bölüm, yaklaşık 25 g'lik ana yıkama deterjanı içindir B. Bu bölüm, yaklaşık 5g'lik ön yıkama deterjanı içindir Bulaşıklar yoğun olarak kirlenmişse, ön yıkama deterjan haznesine ek deterjan dozu ekleyin.
Page 17
3 İN 1 (3'Ü 1 ARADA) SEÇENEĞİNİ KULLANMA Bulaşık makineniz tuz ve parlatıcı değil, 3'ü 1 arada bir tablet gerektiren 3 in 1 (3'ü 1 arada) seçeneğine sahiptir. Bu seçenek yalnızca Intensive (Yoğun), Auto (Otomatik) veya Eco (Eko) programı için seçilebilir. 3 in 1 (3'ü...
Page 18
Bulaşık makinesi raflarını yükleme Bulaşık makinesinden en iyi performansı elde etmek için, aşağıdaki yükleme yönergelerini izleyin. Rafların ve çatal bıçak sepetinin özellikleri ve görünümü modelden modele değişir. Bulaşık makinesi raflarını yüklemeden önce ve yükledikten sonra dikkat edin Geriye kalan büyük miktarda yiyecek kalıntısını kazıyarak çıkarın. Bulaşıkları musluk suyu altında durulamak gerekmez.
Page 19
ALT SEPETİ YÜKLEME Aşağıdakiler gibi temizlenmesi daha zor olan büyük öğeleri alt rafa yerleştirmenizi öneririz: sağdaki şekilde gösterildiği gibi tabaklar, tavalar, kapaklar, servis tabakları ve kaseler. Üst püskürtme kolunun dönmesini engellememek için, servis tabaklarını ve kapakları rafların yanına koymak tercih edilir. Tabaklar, servis kaseleri vb.
Page 20
Bulaşık makinesi raflarını yükleme ÇATAL BIÇAK SEPETİ Çatal bıçak, kulpları aşağı bakacak şekilde çatal bıçak sepetine yerleştirilmelidir: Kaşık, uygun yuvalara ayrı ayrı yerleştirilmelidir, özellikle de uzun mutfak eşyaları üst sepetin önüne yatay şekilde yerleştirilmelidir. Çorba kaşıkları Tatlı kaçıkları Çatallar Servis kaçıkları Bıçaklar Servis çatalları...
Page 21
AŞAĞIDAKİ ÇATAL BIÇAKLARI/BULAŞIKLARI BULAŞIK MAKİNESİNDE YIKAMAK İÇİN Uygun değildir Sınırlı düzeyde uygundur Tahta, boynuzlu porselen veya sedef kulpları olan çatal Bazı cam tipleri çok sayıda yıkamadan sonra bıçaklar. donuklaşabilir. Isıya karşı dirençli olmayan plastik öğeler Sıcaklığa karşı Gümüş ve alüminyum parçalar yıkama sırasında renk dirençli olmayan yapışkan parçaların olduğu eski çatal bozulması...
Page 22
Yıkama programları CİHAZI AÇMA Bir yıkama döngüsü başlatma 1. Alt ve üst sepeti çekin, bulaşıkları yükleyip tekrar itin. Önce alt sepeti ve ardından üst sepeti yüklemeniz önerilir (“Bulaşık makinesi raflarını yükleme” başlıklı bölüme bakın). 2. Deterjanı dökün (“Deterjan ve su yumuşatıcısı kullanma” başlıklı bölüme bakın). 3.
Page 23
YIKAMA DÖNGÜSÜNÜN SONUNDA Çalışma döngüsü sona erdiğinde, bulaşık makinesinin sesli uyarısı kısaca öter ve ardından durur. Dijital ekranda, yalnızca program sona erdiğinde “End” (Bitti1 açıklaması görüntülenir. 1. Power (Güç) düğmesine basarak bulaşık makinesini kapatın. 2. Su musluğunu kapatın! Kapağı dikkatli bir şekilde açın. Kapak açıldığında, sıcak buhar çıkabilir! •...
Page 24
Temizlik ve bakım FİLTRELERİ TEMİZLEME Filtreleme sistemi Sizin için kolay olması amacıyla, borunun iç kısmına erişimi kolay boşaltma pompası ve filtreleme sistemi yerleştirdik. Filtreleme sistemi üç bileşenden oluşur: ana filtre, kaba filtre ve ince filtre. 1. Ana filtre: Bu filtre tarafından tutulan yiyecek ve kir parçacıkları alt püskürtme kolundaki özel bir fıskiye ile öğütülür ve tahliyede yıkanır.
Page 25
PÜSKÜRTME KOLLARINI TEMİZLEME Sert su kimyasalları püskürtme kolları fıskiyelerini ve yataklarını tıkayabileceğinden, püskürtme kollarının düzenli olarak temizlenmesi gerekir. Orta püskürtme kolunu çıkarmak için, somunu tutun ve çıkartmak için kolu saat yönünde döndürün. Alt püskürtme kolunu çıkarmak için, püskürtme kolunu yukarı doğru çekin. Kolları sabunlu ve sıcak suyla yıkayın ve fıskiyeleri temizlemek için yumuşak bir fırça kullanın.
Page 26
Temizlik ve bakım BULAŞIK MAKİNENİZİ İYİ DURUMDA KORUMA • Her Yıkamadan Sonra Her yıkamadan sonra, cihaza giden su kaynağını kapatın ve içerideki nemin ve kokunun gitmesi için kapağı hafif aralık bırakın. • Fişi Prizden Çıkarma Temizlikten veya bakım gerçekleştirmeden önce, fişi prizden mutlaka çıkarın. •...
Page 27
Sorun giderme Sürekli geliştirme ve ürün güncellemesi politikası izleyen üretici, önceden bildirim yapmaksızın değişiklikler yapabilir. SERVİSİ ARAMADAN ÖNCE SORUN OLASI NEDEN NE YAPMAK GEREKİR Bulaşık makinesi • Sigorta patlamıştır veya devre • Sigortayı değiştirin veya devre kesiciyi sıfırlayın. çalışmıyor kesici devreye girmiştir. Bulaşık makinesiyle aynı...
Page 28
Sorun giderme SORUN OLASI NEDEN NE YAPMAK GEREKİR Camlarda ve çatal bıçak 1. Aşırı sert su. Camlardaki noktaları gidermek için: takımında lekeler ve film 2. Düşük giriş sıcaklığı. 1. Metal çatal bıçakları bulaşık makinesinden oluşumu çıkarın. 3. Bulaşık makinesini aşırı yükleme.
Page 29
SORUN OLASI NEDEN NE YAPMAK GEREKİR Bulaşık makinesi kaçak • Dağıtıcı aşırı doludur veya • Parlatıcı dağıtıcısını aşırı doldurmamaya dikkat yapıyor parlatıcı sıçramıştır. edin. Sıçrayan parlatıcı aşırı kullanıma neden olabilir ve yüksek akışa yol açabilir. Herhangi bir sıçramayı nemli bir bezle silin. •...
Page 30
TEKNİK ÖZELLİKLER Model DW-FN320T, DW-FN320W Tür Desteksiz Bulaşık Makinesi Yıkama kapasitesi 12 yer ayarı Güç sadece 220 - 240 V / 50 Hz AC Su basıncı 0,04 ~ 1,0 MPa Nominal güç kullanımı 1760-2100 W Sıcak su bağlantısı Maks 60 °C Kurulama türü...
Page 31
Standart test için Aşağıda olduğu gibi, EN 50242 uyarınca uyumluluk testi bilgileri: Aşağıdaki şekiller Avrupa Standartlarına (EN50242) bağlı olarak sepetlerin uygun şekilde yüklenmesini göstermektedir. • Yıkama kapasitesi: 12 yer ayarı • Test standart: EN50242/IEC60436 • Üst sepet konumu: alt konuma •...
Page 32
Ürün fişi YÖNETMELİK (AB) NO 1059/2010 Tedarikçi SAMSUNG DW-FN320W Model adı DW-FN320T Nominal Kapasite (yer ayarı) Enerji verimliliği sınıfı Yıllık enerji tüketimi, (AEc ), (kWsaat/yıl) Standart devir enerji tüketimi, (E t) (Kwh) 1,03 Kapalı modda güç tüketimi, P o (W) 0,46 Açık bırakma modunda güç...
Page 36
ÜRETİCİ: SAMSUNG ELECTRONICS CO.,LTD 416, Maetan-3Dong, Yeongtong-Gu, Suwon-City, Gyeonggi-Do, Korea TEL: +82 31 200 6772 FAX: +82 31 200 6986 LVD: Jiangsu T Ü V Product Service Ltd – Guangzhou Branch 5F, Communication Building, 163 Pingyun Rd, Huangpu Ave. West Guangzhou 510656 P.
Page 37
DW-FN320T DW-FN320W Посудомоечная машина руководство пользователя удивительные возможности Благодарим за приобретение данного изделия компании Samsung. Для получения более полного обслуживания зарегистрируйте свое изделие по адресу: www.samsung.com/register DD81-01350A-02_RU.indd 1 DD81-01350A-02_RU.indd 1 2012-09-27 2012-09-27 10:56:01 10:56:01...
Page 38
Меры предосторожности Внимательно прочитайте эту информацию для пользователя и сохраните ее для последующего использования. В случае передачи устройства предоставьте эту информацию другому владельцу. Данное руководство включает такие разделы, как «Инструкции по безопасности», «Детали и функции», «Установка посудомоечной машины», «Поиск и устранение неисправностей» и т. д. Внимательное...
Page 39
• Следует наблюдать за маленькими детьми, чтобы они не играли с прибором. • Данное устройство не предназначено для использования детьми или лицами с ограниченными возможностями без наблюдения. • Моющие средства для посудомоечных машин являются сильными щелочными веществами. При проглатывании они могут нанести серьезный вред здоровью. Не допускайте попадания моющих средств...
Содержание ДЕТАЛИ И ФУНКЦИИ Функции посудомоечной машины Панель управления Дисплеи УСТАНОВКА ПОСУДОМОЕЧНОЙ Подача и слив воды Подсоединение сливных шлангов МАШИНЫ Размещение устройства Запуск посудомоечной машины ИСПОЛЬЗОВАНИЕ МОЮЩЕГО Умягчитель воды Загрузка соли в умягчитель СРЕДСТВА И УМЯГЧИТЕЛЯ ВОДЫ Заполнение дозатора ополаскивателя Назначение...
Page 41
Детали и функции ФУНКЦИИ ПОСУДОМОЕЧНОЙ МАШИНЫ Вид спереди и сзади Контейнер для Кронштейны Верхняя корзина Сливной шланг соли распылителя Конструкция Сопло трубки Дозатор фильтра Нижняя корзина Полка для чашек шланг Дополнительные принадлежности. Руководство пользователя, воронка для соли, корзина для приборов. Детали...
Детали и функции ПАНЕЛЬ УПРАВЛЕНИЯ Нажмите эту кнопку, чтобы включить посудомоечную машину: загорится КНОПКА ПИТАНИЯ подсветка экрана. Выбор параметра «3 in 1» (3 в 1), при котором не требуется соль и ополаскиватель, а необходимо универсальное таблетированное средство. КНОПКА «3 IN 1» (3 В 1) Данный...
Page 43
ДИСПЛЕИ При нажатии кнопки Program (Выбор программ) выполняется выбор каждой ЗНАЧОК ПРОГРАММЫ программы. СЕГМЕНТ 3*8 Отображение оставшегося времени, кода ошибки или времени задержки. ИНДИКАТОР Индикатор светится, когда необходимо добавить ополаскиватель. Добавьте ОПОЛАСКИВАТЕЛЯ ополаскиватель в дозатор. ЗНАЧОК «3 В 1» При выборе параметра «3 in 1» (3 в 1). Индикатор...
Установка посудомоечной машины ПРЕДУПРЕЖДЕНИЕ. Опасность поражения электрическим током Перед установкой посудомоечной машины отключите подачу электропитания. В противном случае возможен летальный исход или поражение электрическим током. ВНИМАНИЕ! Установку трубопровода и электрического оборудования должны выполнять квалифицированные специалисты. Сведения об электрических подключениях ВНИМАНИЕ! В целях личной безопасности: НЕ...
ПОДАЧА И СЛИВ ВОДЫ Подключение холодной воды Подсоедините шланг подачи холодной воды к нарезному разъему 3/4 дюйма и убедитесь в надежности соединения. Если водопроводные трубы новые или не использовались в течение длительного периода времени, слейте воду в течение некоторого времени, пока не потечет чистая вода без загрязнений. В противном случае...
Установка посудомоечной машины ПОДСОЕДИНЕНИЕ СЛИВНЫХ ШЛАНГОВ Вставьте сливной шланг в сливную трубу с минимальным диаметром 4 см или опустите в раковину, не перегибая и не сжимая его. Верхний конец шланга должен располагаться на высоте от 40 до 100 см. Его не следует погружать в воду во избежание обратного притока. Столешница...
Использование моющего средства и умягчителя воды УМЯГЧИТЕЛЬ ВОДЫ Умягчитель воды следует настраивать вручную, используя шкалу жесткости воды. Умягчитель воды предназначен для удаления из воды минералов и солей, которые могут негативно повлиять на работу устройства. Чем выше в воде содержание солей и минералов, тем она жестче. Умягчитель...
Page 48
Использование моющего средства и умягчителя воды ЗАГРУЗКА СОЛИ В УМЯГЧИТЕЛЬ Следует всегда использовать соль, предназначенную специально для посудомоечных машин. Контейнер для соли расположен под нижней полкой. Чтобы его заполнить, необходимо выполнить следующие действия. ВНИМАНИЕ! • Используйте только соль, специально предназначенную для посудомоечных машин! Использование...
ЗАПОЛНЕНИЕ ДОЗАТОРА ОПОЛАСКИВАТЕЛЯ Назначение ополаскивателя Ополаскиватель автоматически добавляется при последнем споласкивании. Он обеспечивает тщательную промывку и предотвращает образование пятен и разводов после сушки. ВНИМАНИЕ! Для посудомоечной машины следует использовать только фирменный ополаскиватель. Никогда не заполняйте дозатор ополаскивателя какими-либо другими веществами (например, очищающим средством для посудомоечных машин или...
Page 50
Использование моющего средства и умягчителя воды Дозатор ополаскивателя 1. Чтобы открыть дозатор, поверните крышку по стрелке влево в открытое положение и поднимите ее. 2. Осторожно налейте ополаскиватель в дозатор, старайтесь не перелить. 3. Установите крышку на место, выровняв ее со стрелкой, указывающей...
НАЗНАЧЕНИЕ МОЮЩЕГО СРЕДСТВА Моющие средства с химическими ингредиентами необходимы для удаления грязи и крошек и выведения их из посудомоечной машины. Для этого подходит большинство промышленных моющих средств. ПРЕДУПРЕЖДЕНИЕ. Моющие средства для посудомоечных машин вызывают коррозию! Их следует хранить в недоступном для детей месте. Правильное...
Page 52
Использование моющего средства и умягчителя воды Количество моющего средства 1. Заполните дозатор моющим средством. Отметка указывает на уровень дозировки, как показано на рисунке справа: A. Данный отсек предназначен для основной моющего средства, приблизительно 25 г B. Данный отсек предназначен для моющего средства для...
КАК ИСПОЛЬЗОВАТЬ ПАРАМЕТР «3 IN 1» (3 В 1) Эта посудомоечная машина имеет параметр «3 in 1» (3 в 1), при выборе которого не требуется соль и ополаскиватель, а необходимо универсальное таблетированное средство. Данный параметр может быть выбран только при использовании в интенсивном, автоматическом или экономичном режиме. Параметр...
Загрузка посуды в посудомоечную машину Для обеспечения оптимальной работы посудомоечной машины следуйте этим инструкциям по загрузке. Функции и внешний вид полок и корзин для изделий из серебра могут отличаться в зависимости от модели. Будьте внимательны перед и после загрузки посуды на полки Удалите...
Page 55
Регулировка верхней корзины Высоту верхней полки можно отрегулировать для размещения более крупных кухонных принадлежностей в верхней или нижней корзине. 1. Чтобы опустить верхнюю полку, одновременно нажмите рычаги «A», расположенные с левой и правой сторон верхней корзины, и слегка нажмите верхнюю корзину вниз. 2.
Загрузка посуды в посудомоечную машину СКЛАДЫВАНИЕ ШТЫРЕЙ НИЖНЕЙ КОРЗИНЫ Для удобства укладки кастрюль и сковород штыри можно сложить, как показано на изображении справа. ЛОТОК ДЛЯ ПРИБОРОВ (СТОЛОВОЕ СЕРЕБРО) Столовое серебро необходимо помещать в лоток для приборов с держателями на дне. Ложки...
ИСПОЛЬЗУЕМАЯ ПОСУДА И МЫТЬЕ В ПОСУДОМОЕЧНОЙ МАШИНЕ Не подходит Подходит ограниченно Посуда с деревянными, роговыми или перламутровыми Некоторые типы стеклянной посуды могут мутнеть после ручками. большого числа циклов мытья. Нежаропрочные пластмассовые предметы, старая Серебряные и алюминиевые детали во время мытья посуда...
Программы мытья ВКЛЮЧЕНИЕ УСТРОЙСТВА Запуск цикла мытья 1. Выдвинете нижнюю и верхнюю корзины, загрузите тарелки и задвиньте корзины в машину. Рекомендуется сначала загружать нижнюю корзину, а затем верхнюю (см. раздел «Загрузка посуды в посудомоечную машину»). 2. Засыпьте моющее средство (см. раздел «Использование моющего средства и умягчителя воды»).
В КОНЦЕ ЦИКЛА МЫТЬЯ После завершения рабочего цикла прозвучит короткий звуковой сигнал и машина остановится. На цифровом дисплее отображается «End» (Окончание). Только в этом случае программа завершена. 1. Выключите посудомоечную машину, нажав кнопку Power (Питание). 2. Перекройте водопроводный кран! Аккуратно откройте дверцу. При открытии дверцы может выходить горячий пар! •...
Чистка и уход ОЧИСТКА ФИЛЬТРОВ Система фильтрации Для удобства сливной насос и система фильтров находится в легко доступном месте внутри бака. Система фильтрации включает три компонента: основной фильтр, фильтр грубой очистки и фильтр тонкой очистки. 1. Основной фильтр. Частицы пищи и грязи, улавливаемые этим фильтром, распыляются...
ЧИСТКА КРОНШТЕЙНОВ РАСПЫЛИТЕЛЕЙ Необходимо регулярно производить чистку кронштейнов распылителей. В противном случае вещества, содержащиеся в жесткой воде, могут привести к засорению форсунок и подшипников. Чтобы извлечь средний кронштейн распылителя, удерживайте гайку и поверните кронштейн по часовой стрелке. Чтобы извлечь нижний кронштейн распылителя, Открыть...
Чистка и уход ПОДДЕРЖАНИЕ ПОСУДОМОЕЧНОЙ МАШИНЫ В РАБОЧЕМ СОСТОЯНИИ • После каждого мытья После каждого мытья перекройте подачу воды в машину и оставьте дверцу немного приоткрытой, чтобы внутри не скапливались влага и запахи. • Отсоедините вилку от розетки Перед чисткой или обслуживанием всегда отсоединяйте вилку от розетки. •...
Поиск и устранение неисправностей В соответствии с политикой непрерывного совершенствования и модернизации своей продукции производитель оставляет за собой право вносить изменения без предварительного уведомления. ПЕРЕД ОБРАЩЕНИЕМ В СЛУЖБУ ТЕХНИЧЕСКОЙ ПОДДЕРЖКИ НЕИСПРАВНОСТЬ ВОЗМОЖНАЯ ПРИЧИНА РЕКОМЕНДУЕМЫЕ ДЕЙСТВИЯ Посудомоечная машина • Перегорел предохранитель •...
Page 64
Поиск и устранение неисправностей НЕИСПРАВНОСТЬ ВОЗМОЖНАЯ ПРИЧИНА РЕКОМЕНДУЕМЫЕ ДЕЙСТВИЯ Тарелки не высохли • Дозатор для • Долейте ополаскиватель в ополаскивателя пуст. соответствующий отсек. Тарелки и столовые • Выбрана неподходящая • Выберите программу более интенсивного приборы не отмылись программа. мытья. • Неправильно...
Page 65
НЕИСПРАВНОСТЬ ВОЗМОЖНАЯ ПРИЧИНА РЕКОМЕНДУЕМЫЕ ДЕЙСТВИЯ Белая пленка на • Минеральные вещества, • Для чистки внутренней поверхности внутренней поверхности присутствующие в жесткой используйте губку с моющим средством воде. для посудомоечных машин. Обязательно надевайте резиновые перчатки. Не пользуйтесь другими чистящими средствами, кроме моющих веществ для посудомоечной...
Поиск и устранение неисправностей КОДЫ ОШИБОК При возникновении проблемы может отобразиться код ошибки со следующим значением. КОДЫ ЗНАЧЕНИЯ ВОЗМОЖНЫЕ ПРИЧИНЫ Ошибка подачи воды 1. Закрыт вентиль или ограничен забор воды. • Вода долго не подается 2. Слишком низкое давление воды. 3.
Приложение ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Модель DW-FN320T, DW-FN320W Отдельная установка Набор посуды на Тип Объем загрузки посудомоечной машины 12 персон Только переменный Питание Давление воды 0,04–1,0 МПа ток 220–240 В, 50 Гц Номинальная Подключение потребляемая 1760–2100 Вт Макс. 60 °C горячей воды...
Стандартное тестирование Сведения для проверки на совместимость в соответствии с EN 50242. На рисунках ниже показано, как правильно загружать корзины в соответствии с европейскими стандартами (EN50242). • Вместимость: 12 комплектов посуды • Стандарт тестирования EN50242/IEC60436 • Расположение верхней корзины: в нижнем положении •...
Page 69
Технические данные изделия ПОЛОЖЕНИЕ (ЕС) № 1059/2010 Поставщик SAMSUNG DW-FN320W Название модели DW-FN320T Вместимость (в комплектах посуды) Класс энергетической эффективности А+ Годовое энергопотребление, (AE C) (кВ/ч/год) Энергопотребление при стандартном цикле, (E t) (кВ/ч) 1,03 Энергопотребление в выключенном состоянии, P o 0,46 (Вт)
Page 72
В СЛУЧАЕ ВОЗНИКНОВЕНИЯ ВОПРОСОВ ИЛИ КОММЕНТАРИЕВ СТРАНА ТЕЛЕФОН ВЕБ-САЙТ AZERBAIJ AN 088-55-55-555 www.samsung.com TURKEY 444 77 11 www.samsung.com Код №: DD81-01350A-02_RU DD81-01350A-02_RU.indd 36 DD81-01350A-02_RU.indd 36 2012-09-27 2012-09-27 10:56:25 10:56:25...
Page 73

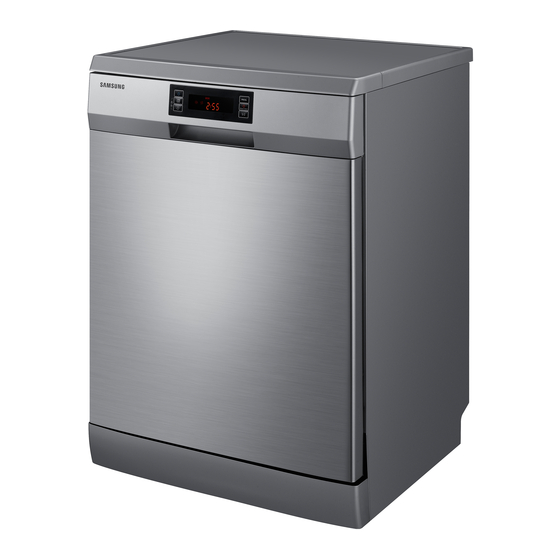

DW-FN320T DW-FN320W Dishwasher user manual imagine the possibilities Thank you for purchasing this Samsung product. To receive more complete service, please register your product at www.samsung.com/register DD81-01350A-02_EN.indd 1 DD81-01350A-02_EN.indd 1 2012-09-27 2012-09-27 10:55:03 10:55:03...
Safety information Please read this User Information carefully and keep it to refer to at a later date. Pass it on to any subsequent owner of the appliance. This manual contains sections of Safety Instructions, Part and Features, Installation your dishwasher and Troubleshooting etc. Carefully reading it before using the dishwasher will help you to use and maintain the dishwasher properly.
Page 75
• Young children should be supervised to ensure that they do not play with the appliance. • The appliance is not intended for use by young children or infirm persons without supervision. • Dishwasher detergents are strongly alkaline. They can be extremely dangerous if swallowed. Avoid contact with skin and eyes and keep children away from the dishwasher when the door is open.
Page 76
Contents PART AND FEATURES Dishwasher features Control panel Displays INSTALLING YOUR DISHWASHER Water supply and drain Connection of drain hoses Position the appliance Start of dishwasher USING THE DETERGENT AND WATER Water softener Loading the salt into the softener SOFTENER Fill the rinse aid dispenser Function of detergent How to use the 3 in 1 option...
Part and features DISHWASHER FEATURES Front & Rear view Upper Basket Salt Container Spray arms Drain hose Duct nozzle Dispenser Filter assembly Lower Basket Cup Shelf hose Accessory parts - User manual, Salt funnel, cutlery basket. Part and features _5 DD81-01350A-02_EN.indd 5 DD81-01350A-02_EN.indd 5 2012-09-27...
Part and features CONTROL PANEL POWER BUTTON Press this button to turn on your dishwasher: the screen lights up. To select 3 in 1 option which needs not salt and rinse aid but a 3 In1 3 IN 1 OPTION BUTTON tablet.
Page 79
DISPLAYS PROGRAM ICON When press the Program button, each program is selected. 3*8 SEGMENT Display the remaining time, error code, or delay time. When rinse aid is needed refill, this indicator is on. Refill the rinse aid RINSE AID INDICATOR to dispenser.
Installing your dishwasher WARNING : Electrical shock hazard Disconnect electrical power before installing dishwasher. Failure to do so could result in death or electrical shock. ATTENTION: The installation of the pipes and electrical equipments should be done by professionals. About electricity connecting CAUTION, for personal safety: DO NOT USE AN EXTENSION CORD OR AN ADAPTER PLUG WITH THIS APPLIANCE.
WATER SUPPLY AND DRAIN Cold water connection Connect the cold water supply hose to a threaded 3/4 (inch) connector and make sure that it is fastened tightly in place. If the water pipes are new or have not been used for an extended period of time, let the water run to make sure that the water is clear and free of impurities.
Installing your dishwasher CONNECTION OF DRAIN HOSES Insert the drain hose into a drain pipe with a minimum diameter of 4cm, or let it run into the sink, making sure to avoid bending or crimping it. The top of the hose must be at a height between 40 and 100 cm. The free end of the hose must not be immersed in water to avoid the back flow of it.
Using the detergent and water softener WATER SOFTENER The water softener must be set manually, using the water hardness dial. The water softener is designed to remove minerals and salts from the water, which would have a detrimental or adverse effect on the operation of the appliance. The higher the content of these minerals and salts, the harder your water is.
Page 84
Using the detergent and water softener LOADING THE SALT INTO THE SOFTENER Always use salt intended for use with dishwasher. The salt container is located beneath the lower rack and should be filled as follows: ATTENTION • Only use salt specifically designed for use in dishwashers! All other types of salt not specifically designed for use in a dishwasher, especially table salt, will damage the water softener.
FILL THE RINSE AID DISPENSER Function of rinse aid Rinse aid is automatically added during the last rinse, ensuring thorough rinsing, and spot and streak free drying. ATTENTION: Only use branded rinse aid for dishwasher. Never fill the rinse aid dispenser with any other substances (e.g.
Using the detergent and water softener Rinse Aid dispenser 1. To open the dispenser, turn the cap to the “open” (left) arrow and lift it out. 2. Pour the rinse aid into the dispenser, being careful not to overfill. 3. Replace the cap by inserting it aligned with “open” arrow and turning it to the closed (right) arrow.
FUNCTION OF DETERGENT Detergents with its chemical ingredients are necessary to remove dirt, crush dirt and transport it out of the dishwasher. Most of commercial quality detergents are suitable for this purpose. WARNING: Dishwasher detergent is corrosive! Take care to keep it out of reach of children. Proper Use of Detergent Use only detergent specifically made for use in dishwashers.
Using the detergent and water softener Amount of detergent to use 1. Fill the detergent dispenser with detergent. The marking indicates the dosing levels, as illustrated on right: A. This section is for main wash detergent, approximately B. This section is for the pre wash detergent, approximately If the dishes are heavily soiled, place an additional detergent dose in the pre-wash detergent chamber.
Page 89
HOW TO USE THE 3 IN 1 OPTION Your dishwasher has a 3 in 1 option which does not need salt and rinse aid but a 3 In1 tablet. This option can select on Intensive, Auto or Eco program only. The 3 in 1 setting is only for use with 3 in 1 tablets.
Loading the dishwasher racks For best performance of the dishwasher, follow these loading guidelines. Features and appearance of racks and silverware baskets may vary from your model. Attention before or after loading the dishwasher racks Scrape off any large amounts of leftover food. It is not necessary to rinse the dishes under running water.
LOADING THE LOWER BASKET We recommend that you place large items which are most difficult to clean in to the lower rack: pots, pans, lids, serving dishes and bowls, as shown in the figure to the right. It is preferable to place serving dishes and lids on the side of the racks in order to avoid blocking the rotation of the top spray arm.
Page 92
Loading the dishwasher racks CUTLERY(SILVERWARE) BASKET Silverware should be placed in the cutlery basket with handles at the bottom: The spoon should be loaded individually into the appropriate slots, especially long utensils should be placed in the horizontal position at the front of the upper basket.
FOR WASHING IN THE DISHWASHER THE FOLLOWING CUTLERY/ DISHES Are not suitable Are of limited suitability Cutlery with wooden, horn china or mother-of-pearl Some types of glasses can become dull after a handles. large number of washes. Plastic items that are not heat resistant Older Silver and aluminium parts have a tendency to cutlery with glued parts that is not temperature discolour during washing.
Washing programmes TURNING ON THE APPLIANCE Starting a cycle wash 1. Draw out the lower and upper basket, load the dishes and push them back.. It is recommended to load the lower basket first, then the upper one (see the section entitled “Loading the dishwasher racks”).
AT THE END OF THE WASH CYCLE When the working cycle has finished, the buzzer of dishwasher will beep shortly, then stop. In the digital display appears “End”, only in this case the programme has ended. 1. Switch off the dishwasher by pressing the Power button. 2.
Cleaning and care CLEANING THE FILTERS Filtering system For your convenience, we have placed the drain pump and filtering system within easy reach inside the tub. There are three components of the filtering system: the main filter, the coarse filter, and the fine filter.
CLEANING THE SPRAY ARMS It is necessary to clean the spray arms regularly as hard water chemicals may clog the spray arm jets and bearings. To remove the middle spray arm, hold the nut, rotate the arm clockwise to remove it. To remove the lower spray arm, pull out the spray arm upward.
Cleaning and care HOW TO KEEP YOUR DISHWASHER IN SHAPE • After Every Wash After every wash, turn off the water supply to the appliance and leave the door slightly ajar so that moisture and odours not trapped inside. • Remove the Plug Before cleaning or performing maintenance, always remove the plug from the socket.
Troubleshooting The manufacturer, following a policy of constant development and up-dating of the product, may make modifications without giving prior notice. BEFORE CALLING FOR SERVICE PROBLEM POSSIBLE CAUSE WHAT TO DO Dishwasher doesn’t • Fuse blown or the circuit • Replace fuse or reset circuit breaker.
Page 100
Troubleshooting PROBLEM POSSIBLE CAUSE WHAT TO DO Spots and filming on 1. Extremely hard water. To remove spots from glassware: glasses and flatware 2. Low inlet temperature. 1. Take out all metal utensils out of the dishwasher. 3. Overloading the dishwasher.
PROBLEM POSSIBLE CAUSE WHAT TO DO Dishwasher leaks • Overfill dispenser or rinse • Be careful not to overfill the rinse aid aid spills. dispenser. Spilled rinse aid could cause overusing and lead to overflowing. Wipe away any spills with a damp cloth. •...
Appendix SPECIFICATIONS Model DW-FN320T, DW-FN320W Type Freestanding Dishwasher Wash capacity 12 place setting Power 220 - 240 V / 50 Hz AC only Water pressure 0.04 ~ 1.0 MPa Rated power usage 1760-2100 W Hot water connection Max 60 °C...
Page 103
For standard test The information for comparability test in accordance with EN 50242, as follows: The diagrams below show the proper way to load the baskets based on the European Standards(EN50242). • Washing capacity: 12 place settings • Test standard: EN50242/IEC60436 •...
Page 104
Product fiche REGULATION (EU) NO 1059/2010 Supplier SAMSUNG DW-FN320W Model name DW-FN320T Rated Capacity (place setting) Energy efficiency class Annual energy consumption, (AE C) (kWh/year) Standard cycle energy consumption, (E t) (Kwh) 1.03 Power consumption off mode, P o (W) 0.46...
