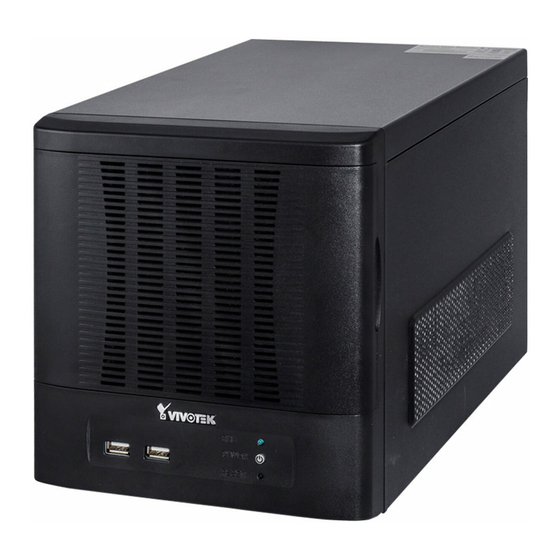

Vivotek ND8401 Quick Installation Manual
Hide thumbs
Also See for ND8401:
- User manual (202 pages) ,
- Installation manual (12 pages) ,
- Quick installation manual (11 pages)
Related Manuals for Vivotek ND8401
Summary of Contents for Vivotek ND8401
- Page 1 ND8401 Network Video Recorder Quick Installation Guide Русский Česky Svenska Nederlands 繁中 簡中 日本語 Türkçe English Français Español Deutsch Português Italiano Polski Indonesia Dansk...
- Page 2 安装警告 将网络录像主机远离水源。如果弄湿网络 如果网络录像主机冒烟或有异常气味， 应立即关闭。 摄像头，应立即关闭。 切勿将网络录像主机放置在电视或烤箱 工作温度请参考用户指南。 等热源附近。 切勿将网络录像主机暴露于阳光直射的地 切勿将网络录像主机放在高湿环境中。 方。 切勿尝试移除或卸载IDE闪存上所安装的 软件。也不可打开机箱。否则我们将不承 担保修责任。 檢查包装內容 ND8401 电源线 软件 CD 快速安装向导 螺丝和挡板钥匙 保修卡 SC - 19...
- Page 3 物理描述 正视图 磁盘1 磁盘2 磁盘3 磁盘4 硬盘指示灯 电源按钮& 指示灯 重置按鈕 后视图 USB 接口 风扇排气孔 电源开关 电源插座 局域网 广域网 RS-232接口 (保留) 线路输入 线路输出 麦克风输入 USB 接口组合 eSATA 重要信息： 必须使机箱底部与后侧之间保留15 cm的间 隙。该间隙用于确保通过机箱底部排出的热 量得以充分扩散。必须使机箱两侧分别与其 侧边之间保留5 cm的间隙。 15cm 以此确保机器正常运行并维持空气的正常流 动。切勿阻碍机箱周围的气体流动，比如将 系统安置于密闭的橱柜中。 SC - 20...
- Page 4 硬件安装 SATA硬盘由用户提供。网络视频录像机能便捷地适合多数现有的SATA硬盘。 1. 打开前面板。 2. 使用随附的挡板钥匙解开挡板锁。 3. 通过将挡板弹簧锁翻转到一边打开驱动器托盘挡板。 挡板杠杆会弹开，之后您可移除驱动 器托盘。 挡板杠杆 挡板弹簧锁 挡板锁盖 4. 将您的硬盘装入驱动器托盘。 将硬盘轻轻放入驱动器托盘，其中：标签一侧面朝上，连接 器一侧面向机箱内部。 将硬盘驱动器和驱动器托盘翻转过来，然后用三个螺丝将硬盘驱动 器固定住。 SC - 21...
- Page 5 重要信息： 应避免接触硬盘驱动器电路板或接线插脚， 否则，可能会因静电 放电造成硬盘驱动器的损坏。 5. 通过将驱动器托盘推入驱动器槽对其进行安装。 托盘几乎完全插入驱动器槽时，关闭挡 板。 挡板会加固与背板的后端连接。 硬盘 挡板杠杆 6. 用挡板钥匙将驱动器托盘锁定。 重复该过程以安装更多的磁盘驱动器。 挡板锁盖 SC - 22...
- Page 6 接口连接 1 & 2. 将CAT5电缆或高质量以太网电缆连接至通过互联网与本地网络、交换网络或 客户端相连的摄像头。参考下一页以了解更多信息。 3. 将DB15 VGA端口连接至一个显示器(分辨率高达1920 x 1080)。 4. 连接键盘和鼠标等USB设备。 5. 如果外部eSATA存储设备可用，则将其连接至eSATA端口。 6. 将扬声器或麦克风连接至耳机插头连接器。 7. 将电源线连接到100 ~ 240V AC的电源插座。 (50~ 60 Hz, 3~1 A) 局域网 广域网 Router Internet 电源线 音频设备 USB设备 外部存储设备 SC - 23...
- Page 7 网絡連線 1. 将网络摄像头连接至NVR (网络视频录像机)的LAN (局域网)端口。 2. 如果您希望NVR (网络视频录像机)能够入网，则需将NVR (网络视频录像机)通过WAN (广 域网)端口连接至网络。打开远程控制的个人计算机网页浏览器，在其URL地址栏中键入 http://<public IP>:3454即可建立一个网页控制台。但是，需要了解路由器对于TCP (传输 控制协议)端口的转发端口设置。 3. 将电源开关（位于机箱背面）翻转到ON位置，然后按下电源按钮运行NVR。 客户端 Router Internet Router 交换机 局域网 无线AP (接入点)/路由器 默认固定IP： 192.168.1.10 广域网 默认：DHCP 注: LAN (局域网)和WAN (广域网)端口可以使用相同或不同的子网配置。 如果您将摄像头连接至WAN (广域网)端口，确保该WAN (广域网)端口能经由路由器 或AP (接入点)从DHCP (动态主机配置协议)服务器获得一个IP地址。如果未获得， 则由WAN (广域网)端口检测到的摄像头将使用默认的IP地址，如169.254.xx.xx，而 LiveClient (现场客户端)软件将无法检测到该摄像头。...
- Page 8 初始配置 1. 您一旦启动NVR (网络视频录像机)，屏幕上将会出现设置向导。您可以开始进行初始设 置。该系统由内置的IDE闪存进行启动。无需安装任何软件。 注意： 如果是初始配置，则必须至少安装 一个硬盘驱动器， 否则，LiveClient 控制台将无法启动。 2. 输入默认的用户名和密码：admin & admin。建议您之后对密码进行修改，以防止非法访 问。 3. 点击下一步继续进行配置，按照屏幕上的说明完成配置过程。 4. 当您移至网络页面时，注意以下几点： 4-1. 如果您的本地网络具有一个DHCP (动态主机配置协议)服务器，您可以选择“自动获取 IP地址(DHCP)”。 4-2. 如果您的LAN (局域网)端口连接至一个独立的交换机(连接有摄像头)，您可以手动为摄 像头分配IP地址，以及LAN (局域网)端口本身的地址。 LAN (局域网)端口的默认静态IP地址为 192.168.1.10。 4-3. 将WAN (广域网)端口连接至一个具有 路由功能的路由器或AP (接入点)然后 再连接至一个DSL (数字用户线)或电缆 调制解调器。 5. 在磁盘页面，单击已列出磁盘驱动器前的 复选框选择磁盘驱动器。...
- Page 9 6. 在摄像头页面，通过短暂的查找之后，由本地网络连接的所有摄像头应出现在摄像头列表 中。您可以点击摄像头的地址栏，手动分配IP地址。您也可以选择“为所有摄像头分配IP 地址”的复选框，让NVR (网络视频录像机)为摄像头分配IP地址。 点击下一步完成初始设置。确定 您拥有摄像头的访问凭证，以便 进行个别的更改。 准备使用 1. 然后您将进入控制中心屏幕。双击现场客户端或重播按钮进行实时观看和录像设置。 2. 打开LiveClient (现场客户端)应用程序可更改实时观看布局、摄像头视频流帧速率以及 其它选项。 SC - 26...
- Page 10 3. 3-1. 在默认设置条件下，会自动弹出批量插入摄像头窗口，您可以将配置应用于所选 摄像头。 3-3. 点击摄像头前面的复选框以选定摄像 头。 3-4. 点击确定，回到上一个窗口，再点击 插入按钮。 3-2. 点击查找按钮。 4. 有一点很重要的是，应确保实时观看和录 像配置未超过系统的极限值： 就本地播放而言，用于实时观看的默认视频流1的分辨率可以最高配置为全高清30帧/ 秒。视频流1也是用于连续录像的信号源。确定您摄像头的视频流1在速率为30帧/秒时 的分辨率未超过1080P。 MJPEG H.264 压缩形式 1080P 720P 1080P 720P 分辨率 15fps 30fps 帧速率 Good 6Mbps 6Mbps 1Mbps 512kbps 码率/视频质量 视频流数量 MPEG-4 压缩形式 1080P 720P 分辨率...
- Page 11 P/N:625020401G Rev. 1.1 All specifications are subject to change without notice. Copyright 2013 VIVOTEK INC. All rights reserved. VIVOTEK INC. VIVOTEK USA, INC. 6F, No.192, Lien-Cheng Rd., Chung-Ho, New Taipei City, 235, Taiwan, R.O.C. 2050 Ringwood Avenue, San Jose, CA 95131 |T: +886-2-82455282| F: +886-2-82455532| E: sales@vivotek.com...
