Summary of Contents for Vivotek ND8301

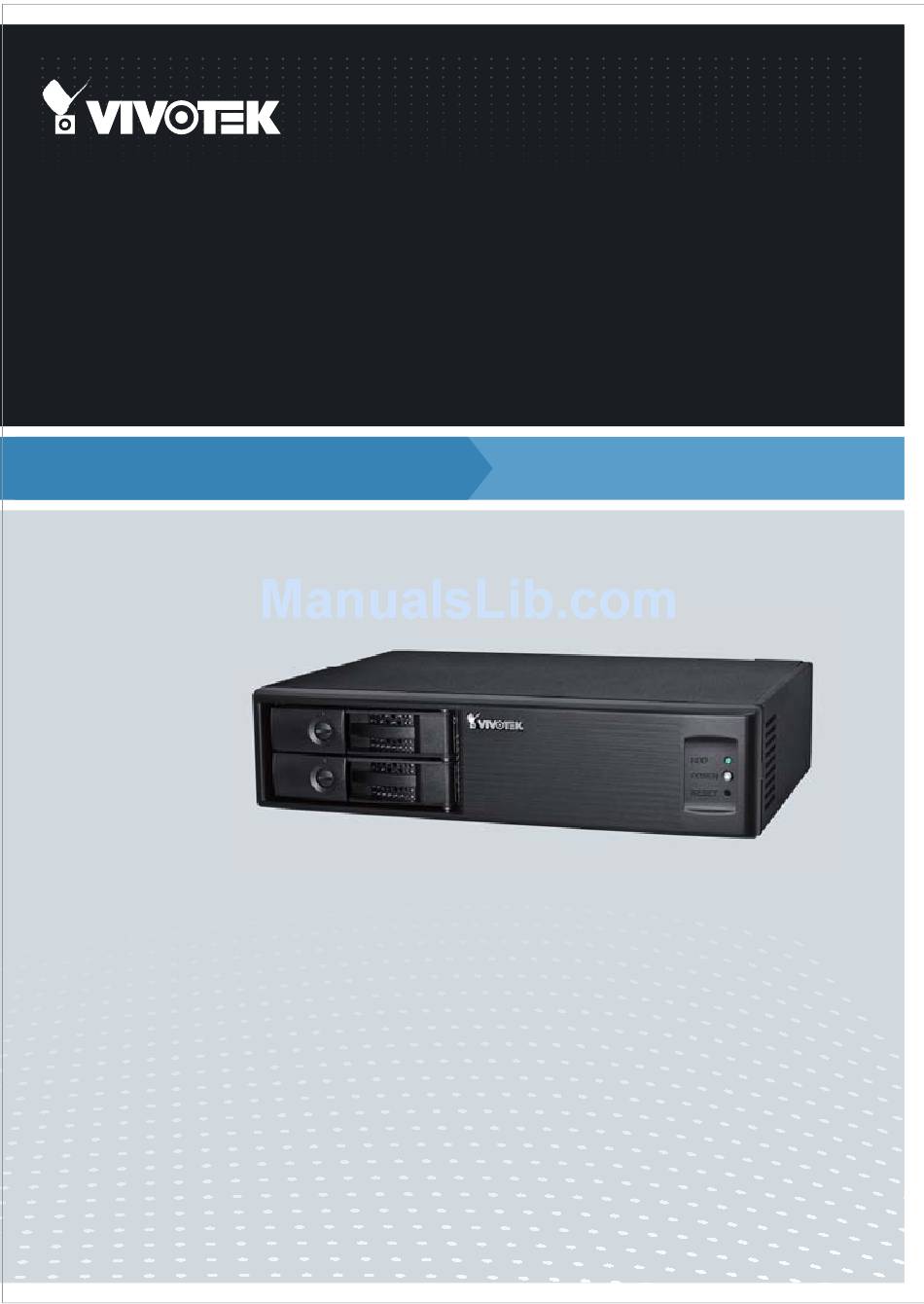

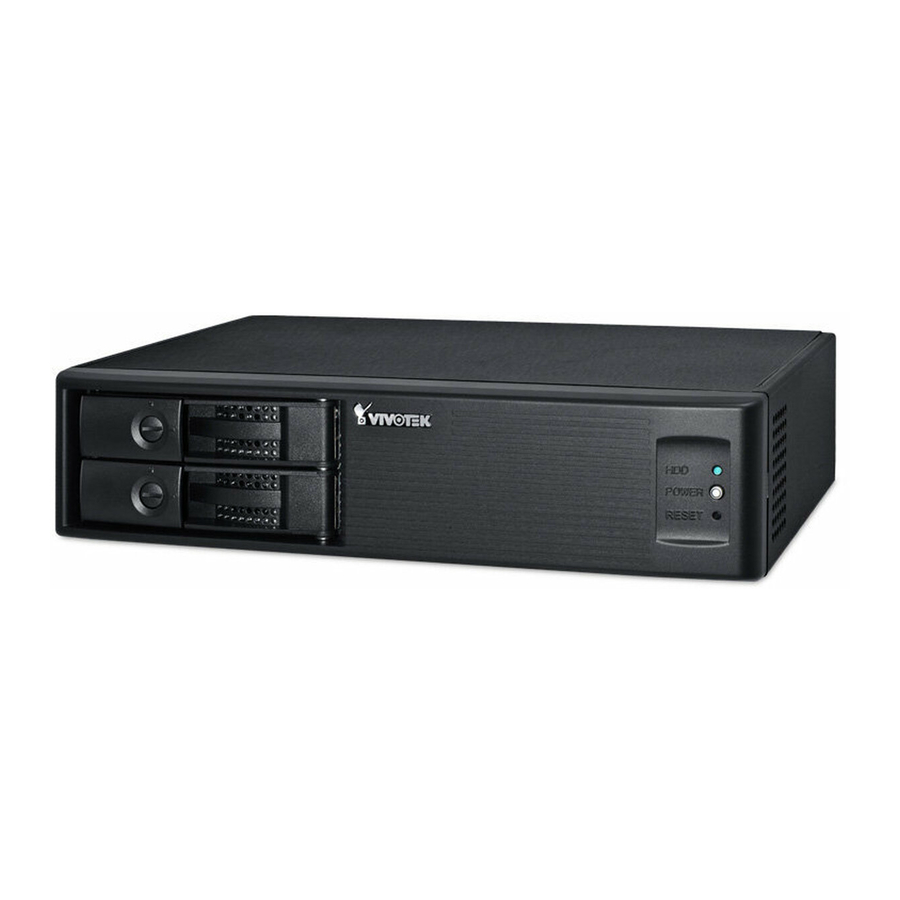

  • Page 1 ND8301 Network Video Recorder Quick Installation Guide VAST inside • HD Local Display • Full Integration with VIVOTEK Cameras...
  • Page 2 No intente eliminar o desinstalar el software de la unidad flash IDE integrada. No intente abrir el chasis. Hacerlo invalidaría nuestra garantía. Compruebe el contenido del embalaje ND8301 Cable de Alimentación & Adaptador CD de software Guía rápida de instalación Tarjeta de garantía...
  • Page 3: Descripción Física

    Descripción física Vista frontal Disco 1 LED del Disco Duro LED y Botón de encendido Botón Reset Disco 2 Vista Posterior RS-232 (reservado) Entrada del cable Fuente de Combo Salida Conexión exhausta alimentación eSATA USB 2 del cable del ventilador Combo Entrada del USB 1...
  • Page 4: Instalación Del Hardware

    Instalación del hardware El/los disco/s duro/s SATA los deben suministrar los usuarios. El grabador de vídeo de red puede incorporar con facilidad la mayoría de los discos duros SATA disponibles para la venta. 1. Utilice un tornillo de punta plana para desbloquear el bloqueo giratorio del bisel. Abra el bisel de la bandeja de unidad tirando de su palanca.
  • Page 5 3. Cierre el bisel de la bandeja de unidad. Disco Duro Palanca del bisel 4. 4-1. Presione en la lateral izquierdo del bisel de la bandeja de unidad para colocarlo en su sitio. 4-2. Utilice un destornillador de punta plana para colocar el bloqueo del bisel en la posición “Bloqueado”.
  • Page 6 Conexiones de la interfaz 1 & 2. Conecte el CAT5 o cables Ethernet de mayor calidad a las cámaras a través de una red local o por clientes a través de internet. Consulte la siguiente página para ob- tener más información. 3.
  • Page 7 Implementación de la red 1. Conecte el adaptador de la fuente de alimentación suministrado a un enchufe. 2. Conecte las cámaras de red a los puertos LAN del NVR. 3. Si desea acceder al NVR a través de internet, conecte el NVR a internet a través del puerto WAN.
  • Page 8: Configuración Inicial

    Configuración inicial 1. Una vez que haya iniciado su NVR, aparecerá el Asistente de configuración. Deberá comenzar la configuración inicial. El sistema se arranca desde la unidad flash IDE. No se requiere la instalación de ningún software. 2. Introduzca el nombre de usuario y la contraseña predeterminados como admin y admin. Se recomienda que modifique posteriormente la contraseña para evitar cualquier acceso no autorizado.
  • Page 9 6. En la página Cámara aparecen todas las cámaras conectadas a través de la red local en la lista de cámara tras una breve búsqueda. Puede asignar manualmente las direcciones IP haciendo clic en el campo de dirección de las cámaras. También puede seleccionar la casilla “Asignar las direcciones IP a todas las cámaras”...
  • Page 10 3. 3-1. De forma predeterminada, aparecerá la ventana Insertar lotes de cámaras para que pueda añadir cámaras a su configuración. Si no fuera así, puede acceder al menú de Configuración, seleccionar Gestión de cámaras > Insertar lotes de cámaras. 3-3. Seleccione las cámaras haciendo clic 3-2.
  • Page 11 NOTES Quick Installation Guide...
  • Page 12 NOTES Quick Installation Guide...
  • Page 13 NOTES Quick Installation Guide...
  • Page 14 P/N:625017300G Rev. 1.0 All specifications are subject to change without notice. Copyright 2012 VIVOTEK INC. All rights reserved. VIVOTEK INC. VIVOTEK USA, INC. 6F, No.192, Lien-Cheng Rd., Chung-Ho, New Taipei City, 235, Taiwan, R.O.C. 2050 Ringwood Avenue, San Jose, CA 95131 |T: +886-2-82455282| F: +886-2-82455532| E: sales@vivotek.com...
