10x Zoom‧Multiple Streams‧PoE

PZ8111/21/11W/21W

This guide describes the basic functions of PZ8111/21/11W/21W.

All detailed information is described in the user's manual.

Need help?

Do you have a question about the PZ8111 and is the answer not in the manual?

Questions and answers

Summary of Contents for Vivotek PZ8111

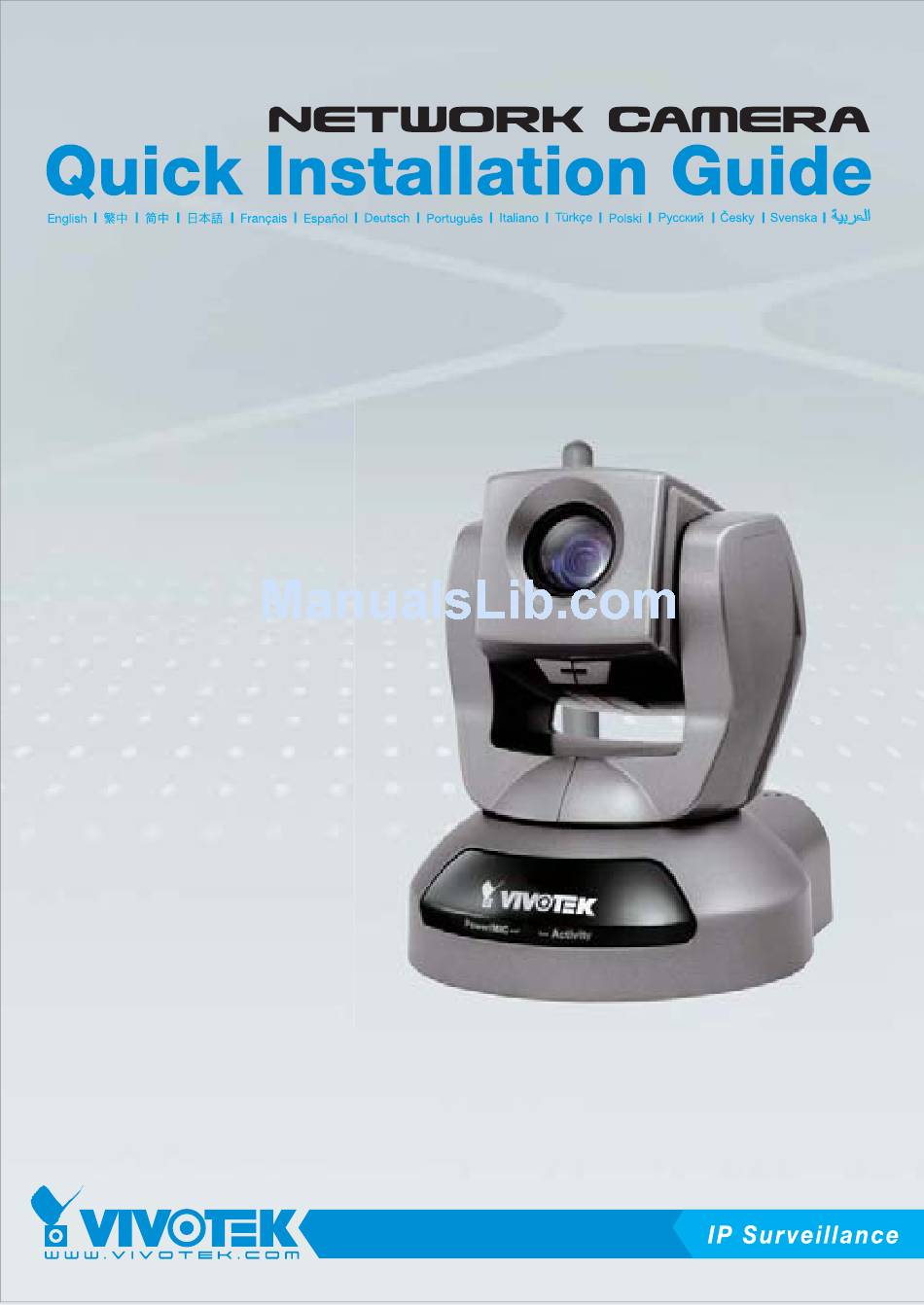

Page 1 10x Zoom‧Multiple Streams‧PoE PZ8111/21/11W/21W This guide describes the basic functions of PZ8111/21/11W/21W. All detailed information is described in the user’s manual.
Page 2 Kurulum Öncesi Uyarılar Ağ Kamerasından duman çıktığı Network Kamerayı sudan uzak görülür veya normal olmayan bir tutun. Network Kamera ıslanırsa koku duyulursa Ağ Kamerasının hemen kapatın. elektrik bağlantısını kesin. Bu tür bir durumla karşılaşıldığında Bu tür bir durumla karşılaşıldığında dağıtıcı fi rma ile temas kurun. dağıtıcı...
Page 3 Ağ Kamerasını dengesiz yüzeylere Şimşek çakarken Ağ Kamerasına koymayın. dokunmayın. Network Kamerayı demonte Ağ Kamerasını düşürmeyin. etmeyin. Ağ Kamerasına herhangi bir nesne Güç açıkken Ağ Kamerasını elle (örneğin, iğne) sokmayın. eğip döndürmeyin. TR - 92...
Page 4 Ambalajın İçindekileri Kontrol Edin PZ8111/21/11W/21W Güç adaptörü Anten Vidalar (sadece PZ8111W/21W) Hızlı kurulum kılavuzu / Yazılım CD’si Garanti belgesi Tavan bağlantı braketleri A/V kablosu TR - 93...
Page 5: Arka Panel
Fiziksel Tanım Ön panel Mercek Yerleşik Mikrofon Durum LED’I Activity Power/MIC Arka panel Anten (sadece Mikrofon girişi PZ8111W/21W) Ethernet 10/100 AV çıkışı RJ45 fişi Güç kablosu yuvası Girintili reset düğmesi Genel G/Ç Harici/Dahili Mikrofon terminal bloku anahtarı TR - 94...
Page 6 Donanım Montajı Ağ Kamerasının Montajı 1. Tavan bağlantı braketi A’yı Ağ Kamerasına bağlayın ve iki adet küçük vidayla sabitleyin. 2. Tavana üç adet pilot delik açın; plastik dübelleri çekiçle vurarak deliklere sokun. 3. Tavan bağlantı braketi B’yi üç adet vidayla tavana sabitleyin. 4.
Page 7 Ağ Üzerinde Kurulum Genel Bağlantı (PoE olmadan) 1. Sensörler ve alarmlar gibi harici aygıtlarınız varsa, G/Ç terminal blokundan ilgili bağlantıları yapın. 2. Kamerayı Ethernet kablosu ile bir hub’a bağlayın. 3. Ağ Kamerasının güç kablosunu elektrik prizine takın. 1: Güç 2: Dijital Çıkış 3: Dijital Giriş...
Page 8 Ethernet üzerinden Güç Aktarımı (PoE) PoE özelliğine sahip bir ağ anahtarı kullanırken Kameranız PoE uyumlu olup, tek bir Ethernet kablosu üzerinden güç ve veri iletimine olanak verir. Kamerayı Ethernet kablosu aracılığıyla PoE özellikli bir ağ anahtarına bağlamak için aşağıdaki resimlere bakın. PoE ağ...
Page 9 “Next” (İleri) düğmesini tıklatın. Installation Wizard 2 3. Program aynı LAN’daki VIVOTEK Ağ Aygıtlarını araştıracaktır. 4. Arama sonrasında, ana kurulum penceresi açılır. Internet Explorer’ı Network Kameraya bağlamak için cihazınızın altındaki etiketteki ile eşleşen MAC’in üzerine tıklayın.
Page 10 Kullanıma Hazır 1. Ağ Kamerasına internetten erişin. 2. Web tarayıcıları veya kayıt yazılımı aracılığıyla canlı videoyu alın. Daha ayrıntılı kurulum için lütfen yazılım CD’sindeki kullanım kılavuzuna başvurun. TR - 99...
Page 11 Kablosuz Bağlantının Yapılandırılması (Sadece PZ8111W/21W) 1. Kablosuz erişim noktanız (AP) için belirlenen SSID’yi kontrol edin. 2. PZ8111W/21W Konfigürasyon > Gelişmiş Mod > Wireless’a gidin. 3. AP’nizdeki ayara uygun SSID’yi girin. 4. Wireless mode’u “Infrastructure” olarak seçin. 5. Kaydet’e tıklayın. Network Kamerası yeniden yüklenmeye başlar. 6.
