Summary of Contents for Vivotek PZ8111

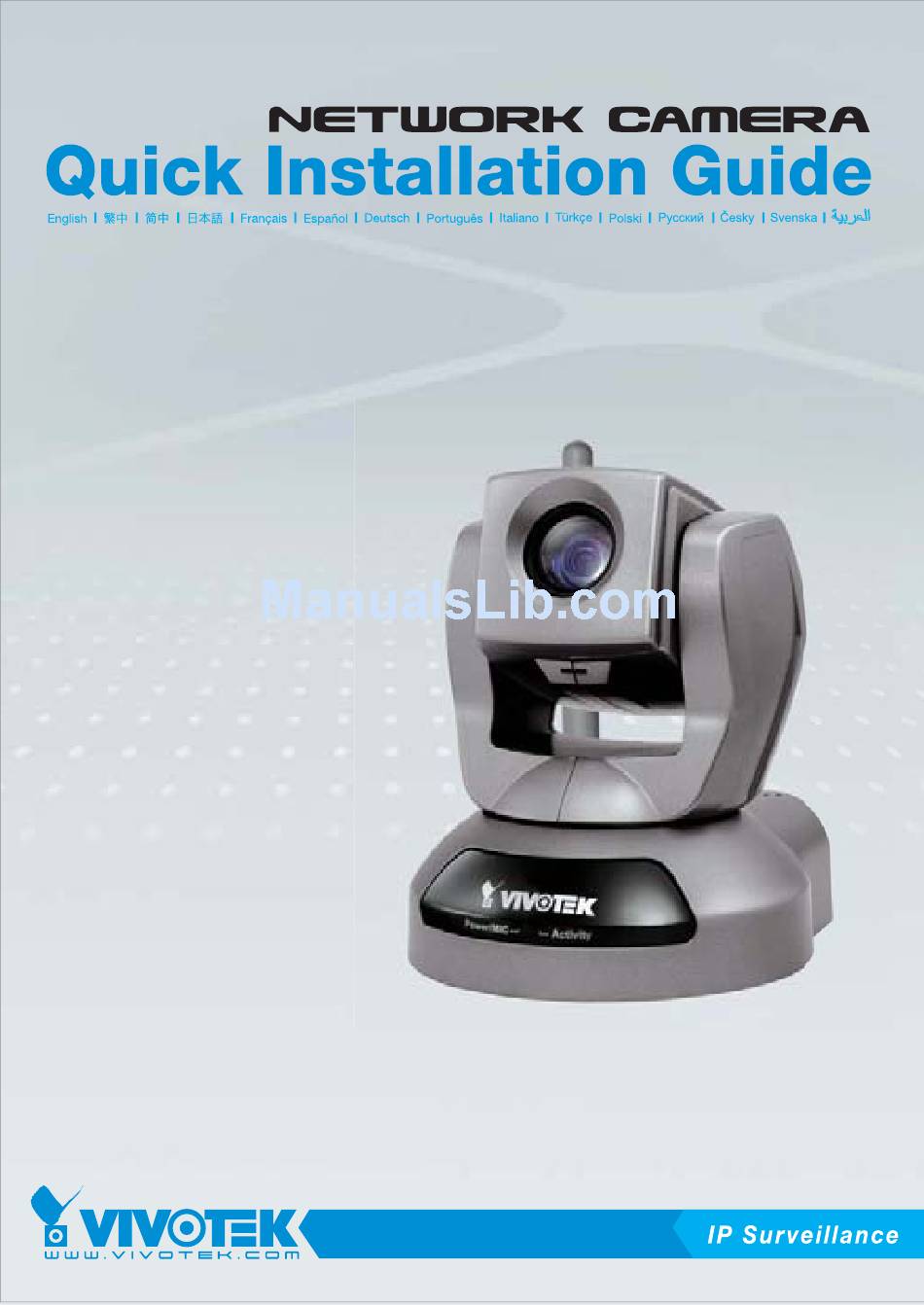

- Page 1 10x Zoom‧Multiple Streams‧PoE PZ8111/21/11W/21W This guide describes the basic functions of PZ8111/21/11W/21W. All detailed information is described in the user’s manual.
- Page 2 Avertissement avant installation Éteignez rapidement la caméra Tenez la caméra réseau éloignée réseau si elle dégage de la fumée de l’eau. Si la caméra réseau ou une odeur inhabituelle. est mouillée, éteignez la off immédiatement. Dans cette éventualité, contactez Dans cette éventualité, contactez votre votre distributeur.
- Page 3 Ne disposez pas la caméra réseau Ne touchez pas à la caméra réseau sur des surfaces instables. lors d’un orage. Ne démontez pas la caméra réseau. Ne laissez pas tomber la caméra réseau. N’insérez pas d’objet dans la Ne pas bouger la Caméra Réseau caméra réseau (p.
-
Page 4: Vérifier Le Contenu De L'emballage
Vérifier le contenu de l’emballage PZ8111/21/11W/21W Adaptateur d’alimentation Antenne (PZ8111W/21W uniquement) Guide d’installation rapide / CD du logiciel Carte de garantie Supports de montage au Câble A/V plafond FR - 43... -
Page 5: Description Physique
Description physique Panneau Frontal Objectif MIC incorporé Voyant LED de statut Activity Power/MIC Face arrière Antenne (PZ8111W/21W Entrée micro uniquement) Fiche Ethernet Sortie AV RJ45 10/100 Bouton destiné à Prise du cordon réinitialiser d’alimentation Commutateur MIC E/S générales externe/interne Bloc termninal FR - 44... -
Page 6: Installation Du Matériel
Installation du matériel Monter la caméra réseau 1. Attachez le support de montage au plafond A à la Caméra réseau et sécurisez le avec deux petits vis. 2. Percez trois trous de guidage dans le plafond; clouez les boulons d’ancrage en plastique dans les trous. - Page 7 Déploiement du réseau Branchements généraux (sans PoE) 1. Si vous disposez de périphériques externes, comme des capteurs et des alarmes, connectez-les au bloc de connexion E/S général. 2. Branchez la caméra sur un hub via le câble Ethernet. 3. Connectez le câble d’alimentation de la caméra réseau à une prise d’alimentation. 1: Alimentation 2: sortie numérique 3: entrée numérique...
- Page 8 Alimentation électrique par câble Ethernet (PoE) Lors de l’utilisation d’un commutateur PoE La caméra est compatible PoE, ce qui permet la transmission d’électricité et de données par le même câble Ethernet. Consultez l’illustration suivante afin de brancher la caméra à un commutateur PoE par le biais d’un câble Ethernet. Commutateur PoE Lors de l’utilisation d’un commutateur non PoE Utilisez un injecteur de puissance PoE (optionnel) pour faire le branchement entre la...
-
Page 9: Attribution D'une Adresse Ip
Installation Wizard 2 3. Le programme recherchera les dispositifs de réseau de VIVOTEK dans le même LAN. 4. Après la recherche, la fenêtre principale de l’installateur apparaît. Cliquez sur l’adresse MAC qui correspond à celle étiquetée au dessous de votre périphérique afin de connecter Internet Explorer à... - Page 10 Prêt à l’emploi 1. Accédez à la caméra réseau depuis Internet. 2. Recevez la vidéo en direct sur un navigateur web ou un logiciel d’enregistrement. Pour une configuration plus avancée, veuillez consulter le guide d’utilisateur se trouvant sur le CD du logiciel. FR - 49...
- Page 11 Configurer la connexion sans fil (PZ8111W/21W uniquement) 1. Vérifi ez le SSID actuellement réglé sur votre point d’accès sans fil (AP). 2. Allez dans la configuration du PZ8111W/21W's > mode avancé > LAN sans fil. 3. Type in the SSID consistent with the setting on your AP. 4.
- Page 12 625015200G P/N: Ver.1.0 Copyright 2011 VIVOTEK INC. All rights reserved.
