10x Zoom‧Multiple Streams‧PoE

PZ8111/21/11W/21W

This guide describes the basic functions of PZ8111/21/11W/21W.

All detailed information is described in the user's manual.

Need help?

Do you have a question about the PZ8111 and is the answer not in the manual?

Questions and answers

Summary of Contents for Vivotek PZ8111

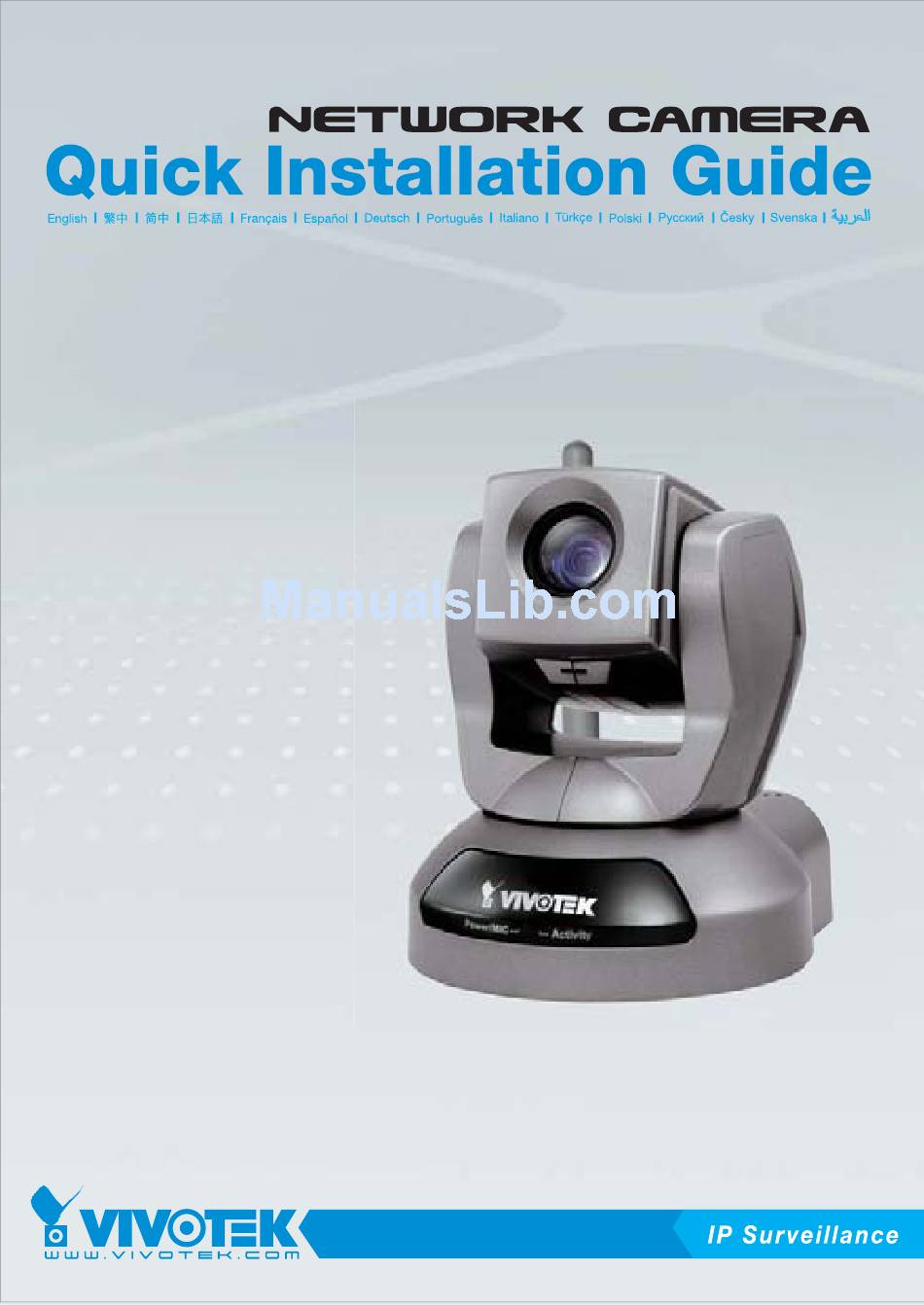

Page 1 10x Zoom‧Multiple Streams‧PoE PZ8111/21/11W/21W This guide describes the basic functions of PZ8111/21/11W/21W. All detailed information is described in the user’s manual.
Page 2 インストール前の注意煙や異常なにおいに気が付いたら、直ちにネッネットワークカメラを水気のあるところに置かないトワークカメラの電源を切ってください。でください。ネットワークカメラが濡れたら、直ちに電源をオフにしてください。このような場合が生じたら、お買い求めになっこのような場合が生じたら、お買い求めになったた販売店にご連絡ください。販売店にご連絡ください。ネットワークカメラをテレビやオーブンなどの熱源使用温度については、ユーザーマニュアルを参の傍に設置しないでください。照してください。ネットワークカメラを直射日光にさらさないでくだネットワークカメラを湿度が高くなるところに設置さい。しないでください。 JP - 31...
Page 3 不安定な場所にネットワークカメラを置かない雷が鳴っている時は、ネットワークカメラに触れなでください。いでください。ネットワークカメラを分解しないでください。ネットワークカメラを落とさないでください。ネットワークカメラに針のような物を差し込まな電源が入っているときに、ネットワークカメラを手いでください。動で発光およびチルトしてはいけません。 JP - 32...
Page 4 パッケージ内容の確認 PZ8111/21/11W/21W 電源アダプターねじアンテナ (PZ8111W/21Wのみ) クイックインストールガイド / ソフトウェアCD 保証書 A/Vケーブル壁取り付けブラケット JP - 33...
Page 5 各部の説明前面パネルレンズ内蔵マイクステータスLED Activity Power/MIC 背面パネルアンテナ (PZ8111W/21Wのみ) マイク入力 Ethernet 10/100 AV出力 RJ45プラグ電源コードソケットリセットボタン汎用I/Oターミナルブロック外部/内部マイクスイッチ JP - 34...
Page 6 ハードウェア･インストレーションネットワークカメラの取り付け 1. 2個のネジをつかって、ブラケットAをネットワークカメラに取り付けます。 2. 壁に3つの予備穴を開けます。ハンマーでプラスチック製のボルトを穴の中に取り付けます。 3. ブラケットBを3つのネジをつかって壁に取り付けます。 4. ブラケットBにネットワークカメラをスライドさせます。 5. 小さいネジでブラケットAとBを固定します。 JP - 35...
Page 7 ネットワークデベロッパー汎用接続(PoEを持たない) 1. センサ、アラームなど外部装置がある場合、一般I/Oターミナルブロックをつなげます。 2. イーサネットケーブルでカメラをハブに接続します。 3. 電源ケーブルを使ってネットワークカメラをコンセントにつなげます。 1：電源 2：デジタル出力 3：デジタル入力 4：アース端子イーサネットスイッチ JP - 36...
Page 8 パワー･オーバー･イーサネット(PoE) PoE対応スイッチを使用する場合カメラはPoEに適合しているため、電源およびデータ送信を一本のイーサネットケーブルによって行うことができます。イーサネットケーブルでカメラをPoE対応スイッチに接続するには、以下の図を参考にしてください。 PoEスイッチ PoEに対応しないスイッチを使用する場合 PoEパワーインジェクタ(オプション)を使用して、カメラとPoEに対応しないスイッチを接続してください。 PoEパワーインジェクタ (オプション) PoEに対応しないスイッチ JP - 37...
Page 9 IPアドレスの割り当て 1. ソフトウェアCDのSoftware Utility ディレクトリから「Installation Wizard 2」を実行します。 2. プログラムが、あなたのネットワーク環境の分析を行います。あなたのネットワークが分析された後、「Next」ボタンをクリックしてプログラムを続行してください。 Installation Wizard 2 3. プログラムは同一LAN上のVIVOTEKネットワーク装置を検索します。 4. 検索が終わると、メインのインストーラウィンドウがポップアップ表示されまう。デバイス下部のラベルに一致するMACをクリックして、Internet Explorerからネットワークカメラのアクセスを可能にします。 Network Camera 172.16.7.13 PZ71X2 PZ81X1 PZ8111W 0002D10766AD 0002D10766AD RoHS JP - 38...
Page 10 使用可能 1. インターネットよりネットワークカメラにアクセスします。 2. ウェッブブラウザあるいはレコーディングソフトウェアからライブビデオを検索します。設定の詳細は、ソフトウェアCDのユーザーマニュアルを参照してください。 JP - 39...
Page 11 ワイヤレス接続の設定 (PZ8111W/21Wのみ) 1. ワイヤレスアクセスポイント(AP)で現在設定されているSSIDをチェックします。 2. PZ8111W/21Wの設定 >詳細モード > ワイヤレスLAN をクリックします。 3. APの設定と一致しているSSIDを入力します。 4. 無線モードを「インフラ」として選択します。 5. [保存]をクリックします。ネットワークカメラは再起動します。 6. ライブ画像がブラウザに再ロードされるのを待ちます。それからネットワークカメラの電源ケーブルおよびイーサネットケーブルを外します。 7. 電源ケーブルをカメラに再び接続します。これでネットワークカメラはワイヤレスモードで稼働するようになります。 AV Out PZ8111W/21W 注意 1. SSIDはService Set Identifier (サービスセット識別名)の省略形で、ワイヤレスネットワークに割り当てられた名前です。PZ8111W/21WのSSIDの出荷時設定は「default」に設定されています。 2. APまたはワイヤレスルータを使わずにPZ8111W/21Wで通信を行う場合、「Ad-Hoc」ワイヤレスモードを選択してください。設定の詳細は、ソフトウェアCDのユーザーマニュアルを参照してください。 JP - 40...
