Summary of Contents for Vivotek PZ8111

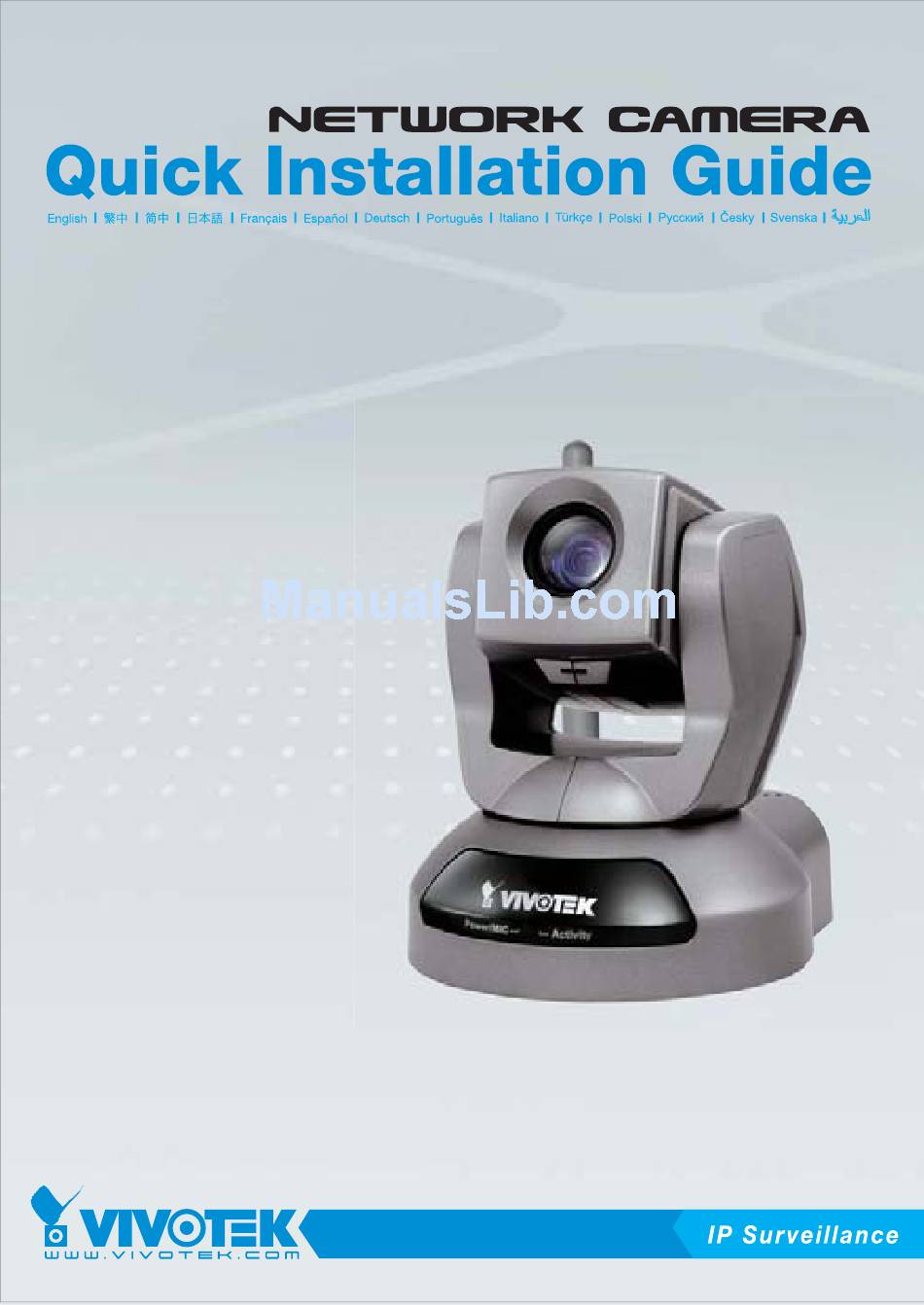

- Page 1 10x Zoom‧Multiple Streams‧PoE PZ8111/21/11W/21W This guide describes the basic functions of PZ8111/21/11W/21W. All detailed information is described in the user’s manual.
- Page 2 Zanim zaczniesz — zalecenia dotyczące bezpieczeństwa W razie zauważenia dymu Kamerę sieciową należy trzymać lub dziwnego zapachu z dala od wody. Jeśli kamera wydobywającego się z kamery sieciowa zamoczy się należy sieciowej, natychmiast odłącz natychmiast wyłączyć zasilanie. zasilanie. Skontaktuj się ze sprzedawcą i Skontaktuj się...
- Page 3 Nie ustawiaj kamery sieciowej na Nie dotykaj kamery sieciowej niestabilnych powierzchniach. podczas burzy z wyładowaniami atmosferycznymi. Nie należy demontować kamery Nie upuszczaj kamery sieciowej z sieciowej. wysokości. Nie wkładaj do wnętrza obudowy Nie ustawiaj ręcznie położenia kamery sieciowej żadnych kamery sieciowej kiedy zasilanie przedmiotów (np.
- Page 4 Sprawdź zawartość pakietu PZ8111/21/11W/21W Zasilacz sieciowy Antena Wkręty (wyłącznie PZ8111W/21W) Skrócona instrukcja instalacji / Płyta CD z oprogramowaniem Karta gwarancyjna Zaczepy montujące do sufi tu Kabel A/V PL - 103...
-
Page 5: Panel Przedni
Opis fi zyczny Panel przedni Soczewki Wbudowany mikrofon Dioda stanu Activity Power/MIC Panel tylny Antena (wyłącznie Wejście mikrofonu PZ8111W/21W) Wtyczka Ethernet Wyjście AV 10/100 RJ45 Wgłębienie przycisku Gniazdo zasilania resetu Ogólne I/O blok Przełącznik mikrofonu terminala zewnętrznego / wewnętrznego PL - 104... -
Page 6: Instalacja Sprzętu
Instalacja sprzętu Montowanie kamery sieciowej 1. Przyczep zaczep montujący do sufi tu A do kamery sieciowej i zabezpiecz dwiema małymi wkrętami. 2. Wywierć trzy otwory w sufi cie; wbij młotkiem plastikowe kołki do wywierconych otworów. 3. Przymocuj zaczep mocujący do sufi tu B do sufi tu przy pomocy trzech wkrętów. -
Page 7: Podłączenie Do Sieci
Podłączenie do sieci Podłączenie ogólne (bez PoE) 1. Jeśli masz zewnętrzne urządzenia takie jak czujniki i alarmy, podłącz je z ogólnym blokiem terminala I/O. 2. Podłącz kamerę do huba kablem Ethernet. 3. Połącz kabel zasilania z kamery sieciowej do źródła zasilania. 1: Zasilanie 2: Wyjście cyfrowe 3: Wejście cyfrowe... - Page 8 Zasilanie przez Ethernet (PoE) Kiedy używasz switcha z włączonym PoE Kamera jest zgodna z PoE, i pozwala na dostarczanie zasilania i danych przez jeden kabel Ethernet. Zobacz ilustrację jak połączyć kamerę do switcha z PoE przy pomocy kabla Ethernet. PoE switch Kiedy używasz switcha bez PoE Użyj wtyczki zasilającej PoE (opcja) aby połączyć...
- Page 9 Installation Wizard 2 3. Program wyszuka urządzenia sieciowe VIVOTEK znajdujące się w tej samej sieci LAN. 4. Po wyszukaniu pojawi się okno główne instalatora. Kliknij adres MAC zgodny ze wska- zanym na etykiecie w dolnej części urządzenia w celu połączenia przeglądarki Internet Explorer z kamerą...
- Page 10 Gotowy do użycia 1. Uzyskaj dostęp do kamery sieciowej przez Internet. 2. Przechwytuj video na żywo z przeglądarki lub oprogramowania nagrywającego. Instrukcje dotyczące dalszej konfiguracji zawiera podręcznik użytkownika na płycie CD z oprogramowaniem. PL - 109...
- Page 11 Konfiguracja połączenia bezprzewodowego (wyłącznie PZ8111W/21W) 1. Sprawdź bieżące ustawienie SSID punktu dostępowego sieci bezprzewodowej (AP). 2. Przejdź do konfiguracji PZ8111W/21W > Tryb zaawansowany > Bezprzewodowa sieć LAN. 3. Wpisz SSID zgodny z ustawieniem w AP. 4. Wybierz tryb sieci bezprzewodowej „Infrastruktura”. 5.
- Page 12 625015200G P/N: Ver.1.0 Copyright 2011 VIVOTEK INC. All rights reserved.
