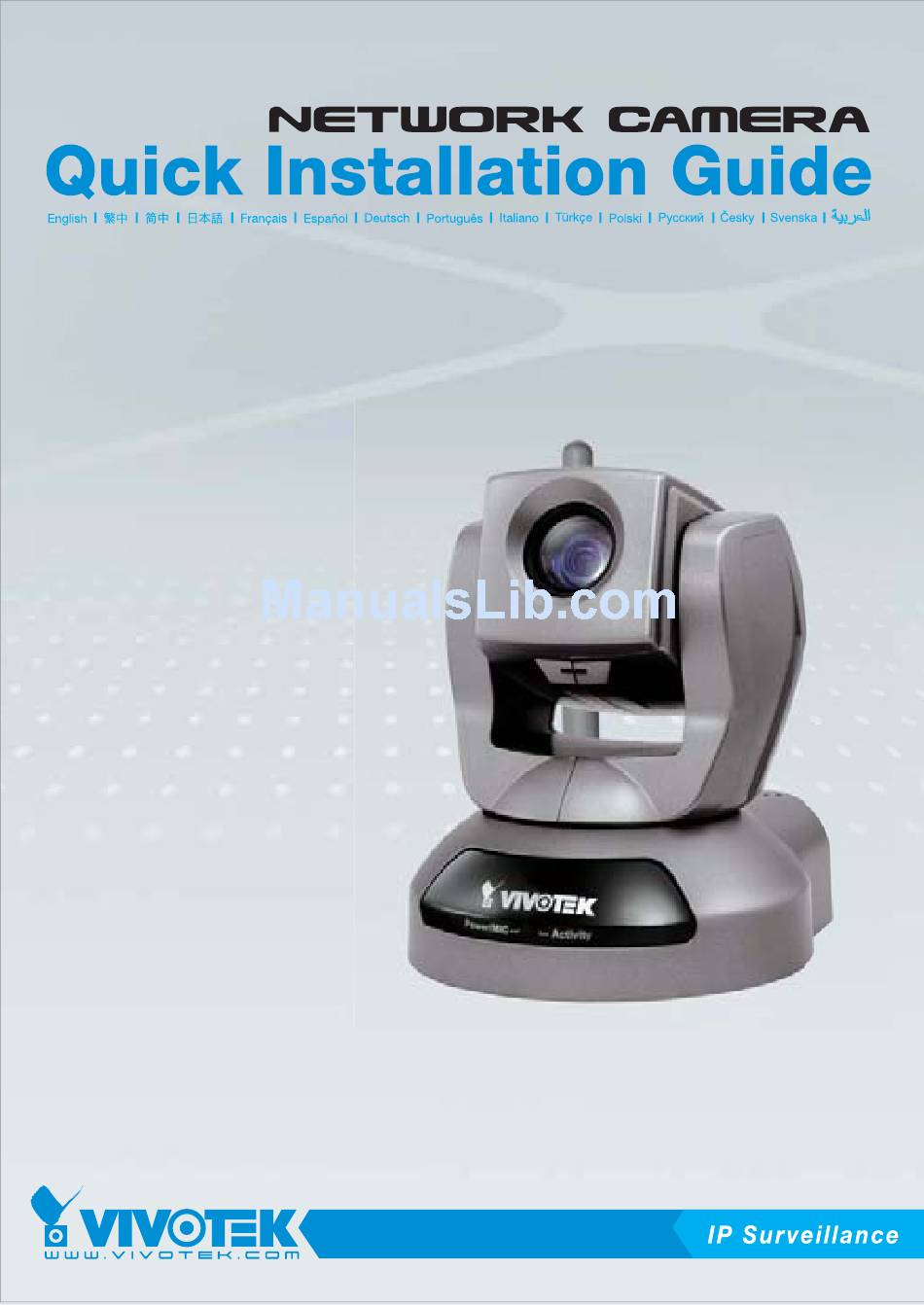

- Page 1 10x Zoom‧Multiple Streams‧PoE PZ8111/21/11W/21W This guide describes the basic functions of PZ8111/21/11W/21W. All detailed information is described in the user’s manual.
- Page 2 Warnung vor der Installation Netzwerkkamera bei Halten Sie die Netzwerkkamera von Rauchentwicklung oder Wasser und sonstiger Feuchtigkeit ungewöhnlichem Geruch sofort fern. Falls die Netzwerkkamera abschalten. nass oder feucht geworden sein sollte, schalten Sie sie sofort aus. Wenden Sie sich in solchen Fällen an Wenden Sie sich in solchen Fällen an Ihren Fachhändler.
- Page 3 Netzwerkkamera nur auf feste Netzwerkkamera bei Gewittern nicht Unterlagen abstellen. anfassen. Zerlegen Sie die Netzwerkkamera Netzwerkkamera nicht fallen lassen. nicht. Keine Fremdkörper, z. B. Nadeln, in Schwenken und Neigen Sie die die Netzwerkkamera einführen. Netzwerkkamera nicht manuell, wenn sie eingeschaltet ist. DE - 62...
- Page 4 Packungsinhalt kontrollieren PZ8111/21/11W/21W Netzadapter Antenne Schrauben (nur PZ8111W/21W) Kurzinstallationsanleitung / Software-CD Garantiekarte Deckenbefestigungs- A/V Kabel Klammern DE - 63...
-
Page 5: Beschreibung Der Teile
Beschreibung der Teile Vorderseite Linse Integriertes Mikrofon Status LED Activity Power/MIC Rückseite Antenne (nur PZ8111W/21W) Mikrofoneingang Ethernet 10/100 AV Ausgang RJ45 Anschluss Rücksetztaste Stromkabelbuchse (versenkt) Allgemein E/A Umschalter für Anschlussleiste externes/internes Mikrofon DE - 64... -
Page 6: Hardware Installation
Hardwareinstallation Wandmontage der Netzwerkkamera 1. Verbinden Sie die Deckenbefestigungs- Klammer A mit der Netzwerkkamera und sichern Sie diese mit zwei kleinen Schrauben. 2. Bohren Sie drei Löcher in die Decke; befestigen Sie die Plastikanker mit einem Hammer in den Löchern. 3. - Page 7 Netzwerkverwendung Allgemeine Verbindung (ohne PoE) 1. Falls Sie externe Geräte, wie Sensoren und Alarmanlagen haben, so stellen Sie eine Verbindung mit der Allgemeinen E/A Anschlussleiste her. 2. Schließen Sie die Kamera über ein Ethernetkabel an einen Hub an. 3. Verbinden Sie das Netzkabel der Netzwerkkamera mit einer Steckdose. 1: Strom 2: Digitaler Ausgang 3: Digitaler Eingang...
-
Page 8: Power Over Ethernet (Poe)
Power over Ethernet (PoE) Bei der Verwendung eines Switch mit PoE Die Kamera ist PoE-kompatibel und ermöglicht die Stromübertragung über ein einzelnes Ethernetkabel. Siehe folgende Abbildung zum Anschluss der Kamera eines Switch mit PoE mithilfe eines Ethernetkabels. PoE Switch Bei Verwendung eines Switch ohne PoE Verwenden Sie eine PoE-Power-Injector (optional), um diesen zwischen die Kamera und einem Switch ohne PoE zwischen zu schalten. -
Page 9: Ip-Adresse Zuweisen
Sie bitt auf die Schaltfläche „Weiter“, um das Programm fortzusetzen. Installation Wizard 2 3. Das Programm wird die VIVOTEK Netzwerkgeräte im selben LAN durchsuchen. 4. Nach der Suche erscheint das Haupt-Installationsfenster. Klicken Sie auf dieMAC- Adresse, die mit der Adresse am Boden des Gerätes übereinstimmt, um den Internet Explorer mit der Netzwerkkamera zu verbinden. - Page 10 Betriebsfertig 1. Zugriff auf die Netzwerkkamera aus dem Internet. 2. Erhalten Sie Live - Videoaufnahmen mittels Internet Browsern oder durch Aufnahmeprogramme. Beachten Sie für das weitere Setup die Benutzeranleitung auf der Software-CD. DE - 69...
- Page 11 Drahtlose Verbindung konfigurieren (nur PZ8111W/21W) 1. Notieren Sie sich die SSID Ihres drahtlosen Zugriffspunkts (AP). 2. Wählen Sie PZ8111W/21W-Konfiguration > Erweiterter Modus > WLAN. 3. Geben Sie die SSID Ihres Zugriffspunkts ein. 4. Wählen Sie „Infrastruktur“ als Drahtlosmodus. 5. Klicken Sie auf Speichern. Die Netzwerkkamera wird neu starten. 6.
- Page 12 625015200G P/N: Ver.1.0 Copyright 2011 VIVOTEK INC. All rights reserved.
