USER´S MANUAL
BEDIENUNGSANLEITUNG
MANUEL D´UTILISATION
MANUAL DE USUARIO
INSTRUKCJA OBSŁUGI
MANUALE D'USO

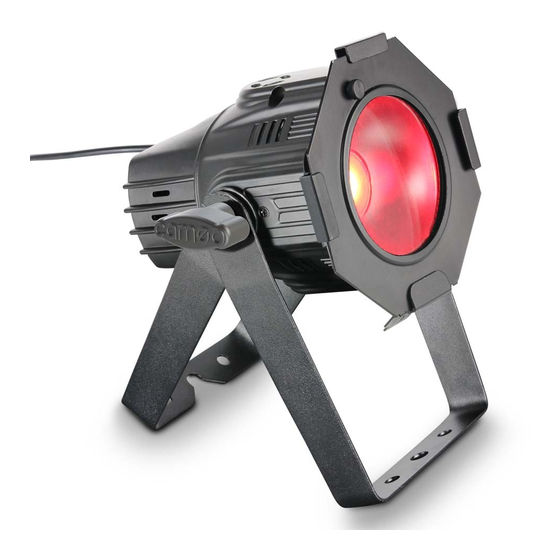

LED MINI PAR CAN
30W COB LED PAR CAN RGB CLPSTMINICOB30W

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CLPSTMINICOB30W and is the answer not in the manual?

Questions and answers

Related Manuals for Cameo CLPSTMINICOB30W

Summary of Contents for Cameo CLPSTMINICOB30W

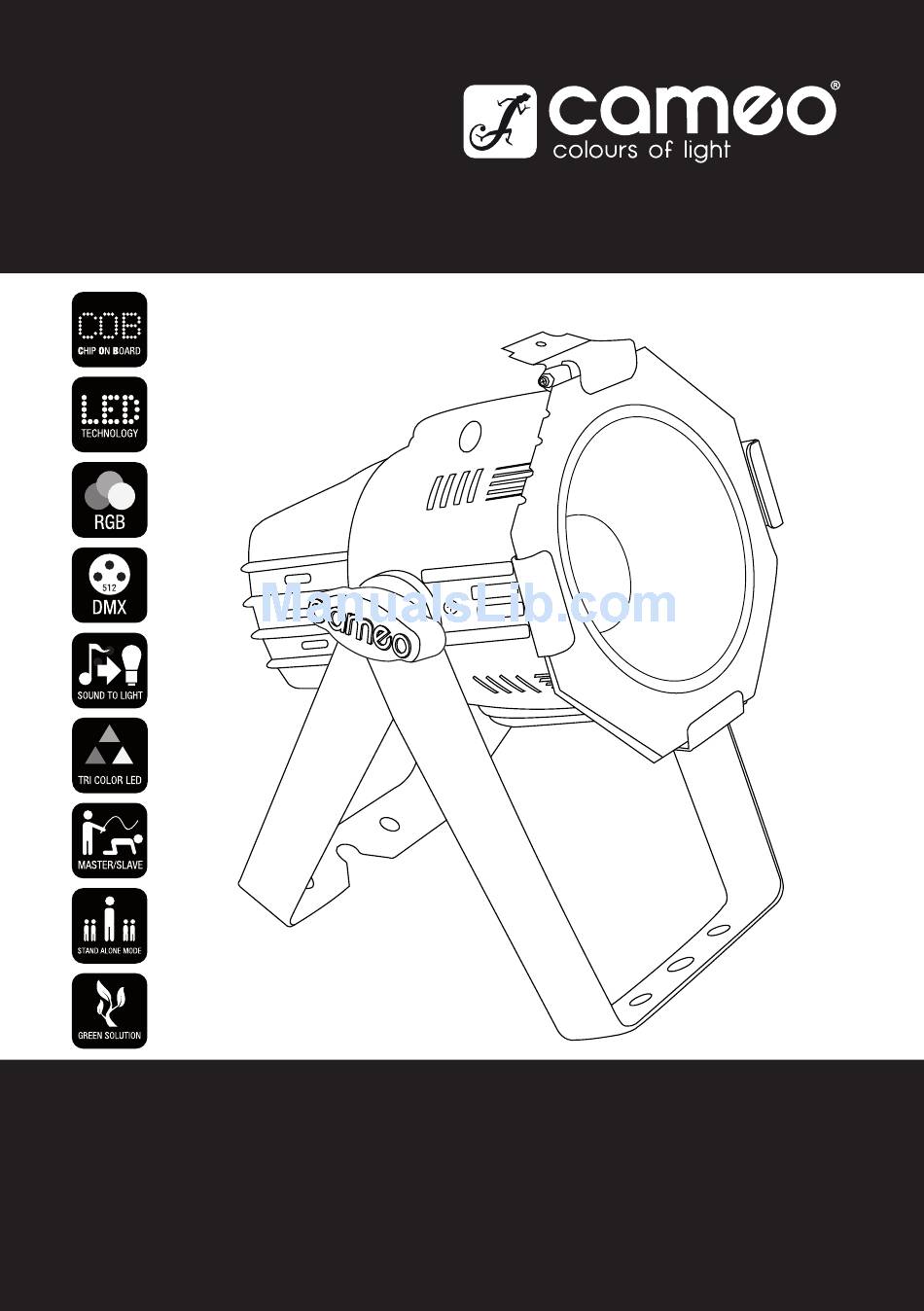

  • Page 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D´UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D‘USO LED MINI PAR CAN 30W COB LED PAR CAN RGB CLPSTMINICOB30W...
  • Page 2 Thank you for choosing Cameo Lights! We have designed this product to give you reliable operation over many years. Please, take a few moments to read these instructions carefully, as we want you to enjoy your new Cameo Lights products quickly and to the fullest.
  • Page 3 LED MINI PAR CAN 30W COB LED PAR CAN RGB CLPSTMINICOB30W...

  • Page 4: Preventive Measures

    PREVENTIVE MEASURES: 1. Please read these instructions carefully. 2. Keep all information and instructions in a safe place. 3. Follow the instructions. 4. Observe all safety warnings. Never remove safety warnings or other information from the equipment. 5. Use the equipment only in the intended manner and for the intended purpose. 6.
  • Page 5 SAFETY: to clean the equipment. Always unplug the power cord and power adapter from the power outlet at the plug or adapter and not by pulling on the cord. Never touch the power cord and power adapter with wet hands. 27.
  • Page 6 DMX-512 controllability. The intensity of the three colour groups (red, green, blue) can be controlled independently of one another, thus permitting an unlimited number of different colours. The Cameo LED light can can be used both individually and in master/slave mode, with music control, and via DMX-512 protocol.

  • Page 7: Back Panel

    BACK PANEL: POWER IN FUSE 100V - 250V AC / 50Hz - 60Hz F2A / 250V ENTER POWER IN Permanently attached 1 m power cord with Schuko plug FUSE (FUSE HOLDER) IMPORTANT INFORMATION: Replace the fuse only with a fuse of the same type and rating. If the fuse blows repeatedly, please contact an authorised service centre.

  • Page 8: Operation

    OPERATION: STATIC COLOUR Press the MODE button repeatedly until "C000" appears in the display. Press ENTER and then use the UP and DOWN buttons to select the desired colour or the stroboscopic effect ("C1" = red, "C2" = green, "C3" = blue, “CF”...

  • Page 9: Auto Mode

    OPERATION: COLOUR BLENDING Press the MODE button repeatedly until "FA00" appears in the display. Now the light is in colour blending mode. Afterwards, press ENTER and then use the UP and DOWN buttons to select the function 7 colours "FA00" or stroboscope "FF00".

  • Page 10: Music Control

    OPERATION: MUSIC CONTROL Press the MODE button repeatedly until "SU00" appears in the display. Now the light is controlled by the built-in microphone and follows the beat of the music. Now press the ENTER button again and use the UP and DOWN buttons to set the sensitivity of the microphone (0 - 99).

  • Page 11: Dmx Control

    DMX CONTROL: DMX CONTROL: 2-CHANNEL MODE CHANNEL VALUE FUNCTION 000 - 255 Master dimmer (0 - 100%) 000 - 255 Colour macro 000 - 031 Blackout 032 - 063 064 - 095 Green 096 - 127 Blue 128 - 159 Yellow 160 - 191 Cyan...

  • Page 12: Dmx Mode

    DMX MODE: 3-CHANNEL MODE 2 CHANNEL VALUE FUNCTION 000 - 255 Red (0 - 100%) 000 - 255 Green (0 - 100%) 000 - 255 Blue (0 - 100%) 6-CHANNEL MODE CHANNEL VALUE FUNCTION 000 - 255 Master dimmer (0 - 100%) 000 - 255 Stroboscope (rate 0 - 100%) 000 - 255...

  • Page 13: Dmx Connection

    DMX CONNECTION: DMX-512 DMX (Digital Multiplex) is the name of a universal transmission protocol for communication between corresponding devices and controllers. A DMX controller sends DMX data to the connected DMX device(s). The DMX data is always transmitted as a serial data stream that is forwarded from one connected device to the next via the "DMX IN"...
  • Page 14 DMX CABLE: NOTE: • When fabricating your own cables, always observe the illustrations on this page. Never connect the shielding of the cable to the ground contact of the plug, and always make certain that the shielding does not come into contact with the housing of the XLR plug.

  • Page 15: Specifications

    Power consumption: 15 W Power connector: 1 m power cable with Schuko plug Housing material: metal Housing colour: black (CLPSTMINICOB30W) white (CLPSTMINICOB30WWH) Cooling system: Dimensions (W x H x D, excluding 168 x 183 x 186 bracket): Weight: 2 kg...

  • Page 16: Manufacturer's Declarations

    MANUFACTURER´S DECLARATIONS: MANUFACTURER‘S WARRANTY This warranty covers the Adam Hall, LD Systems, Defender, Palmer, and Cameo brands. It applies to all products distributed by Adam Hall. This warranty declaration does not affect the statutory warranty claims against the manufacturer, but expands them with additional warranty claims vis-a-vis Adam Hall.

  • Page 17: Limitation Of Liability

    MANUFACTURER´S DECLARATIONS: LIMITATION OF LIABILITY If your Adam Hall branded hardware product fails to work as warranted above, your sole and exclusive remedy shall be repair or replacement. Adam Halls’ maximum liability under this limited warranty is expressly limited to the lesser of the price you have paid for the product or the cost of repair or replacement of any components that malfunction under conditions of normal use.
  • Page 18 MANUFACTURER´S DECLARATIONS: PROPER DISPOSAL OF THIS PRODUCT (Valid in the European Union and other European countries with waste separation) This symbol on the product, or the documents accompanying the product, indicates that this appliance may not be treated as household waste. This is to avoid environmental damage or personal injury due to uncontrolled waste disposal.
  • Page 20 Wir freuen uns, dass Sie sich für ein Produkt von Cameo Light entschieden haben! Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungs- losen Betrieb zu gewährleisten. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihren neuen Scheinwerfer von Cameo Light schnell optimal einsetzen können.
  • Page 21 LED MINI PAR CAN LED COB DA 30W PAR CAN RGB CLPSTMINICOB30W...

  • Page 22: Misure Precauzionali

    MISURE PRECAUZIONALI: 1. Leggere attentamente il presente manuale di istruzioni. 2. Conservare tutte le indicazioni e le istruzioni in un luogo sicuro. 3. Seguire le istruzioni. 4. Rispettare tutte le avvertenze. Non rimuovere dal dispositivo le indicazioni sulla sicurezza o altre informazioni. 5.
  • Page 23 SICUREZZA: 27. Evitare per quanto possibile di accendere e spegnere velocemente il dispositivo per non pregiudicarne la durata. 28. NOTA IMPORTANTE: Sostituire i fusibili esclusivamente con fusibili dello stesso tipo e valore. Se un fusibile continua a saltare, rivolgersi a un centro di assistenza autorizzato. 29.
  • Page 24 • Supporto doppio UTILIZZO: L'irradiatore LED COB Cameo ad alta efficienza con mixer colori RGB si distingue per una distribuzione del colore omogenea e può essere controllato con DMX-512. L'intensità dei tre gruppi colorati (rosso, verde, blu) può essere impostata separatamente, permettendo così di ottenere una gamma illimitata di colori diversi.

  • Page 25: Pannello Posteriore

    PANNELLO POSTERIORE: POWER IN FUSE 100V - 250V AC / 50Hz - 60Hz F2A / 250V ENTER ALIMENTAZIONE ELETTRICA Cavo di alimentazione collegato fisso da 1 m con connettore Schuko. FUSE (PORTAFUSIBILI) NOTA IMPORTANTE Sostituire il fusibile solo con un fusibile dello stesso tipo e con gli stessi valori. Se il fusibile continua a saltare, rivolgersi a un centro di assistenza autorizzato.
  • Page 26 UTILIZZO: COLORE STATICO Premere più volte il tasto MODE finché sul display non appare "C000". Premere ENTER, quindi con i tasti UP/DOWN selezionare il colore desiderato o l'effetto stroboscopico (C1 = rosso; C2 = verde; C3 = blu; CF = effetto stroboscopico). I due digiti seguenti indicano la luminosità (00-99); se si è...

  • Page 27: Modalità Automatica

    UTILIZZO: DISSOLVENZA COLORI Premere più volte il tasto MODE finché sul display non appare "FA00". Il faro funziona ora in modalità Dissolvenza colori. Premere ENTER, quindi selezionare la funzione 7 colori "FA00" o Stroboscopio "FF00" con i tasti UP/DOWN. La velocità di dissolvenza colori e stroboscopica (00-99) si imposta premendo di nuovo ENTER e modificando in seguito i valori con i tasti UP/DOWN.
  • Page 28 UTILIZZO: CONTROLLO TRAMITE MUSICA Premere più volte il tasto MODE finché sul display non appare "SU00". Il faro sarà ora comandato tramite il microfono integrato e seguirà il ritmo della musica. Premere nuovamente ENTER ed inserire la sensibilità del microfono (00-99) con i tasti UP/DOWN. Confermare con ENTER. SELEZIONE MODALITÀ...

  • Page 29: Controllo Dmx

    CONTROLLO DMX: CONTROLLO DMX: MODALITÀ A 2 CANALI CANALE VALORE FUNZIONE 000 - 255 Dimmer master (0-100%) 000 - 255 Macro colore 000 - 031 Oscuramento 032 - 063 Rosso 064 - 095 Verde 096 - 127 128 - 159 Giallo 160 - 191 Ciano 192 - 223...

  • Page 30: Modalità Dmx

    MODALITÀ DMX: MODALITÀ A 3 CANALI (2) CANALE VALORE FUNZIONE 000 - 255 Rosso (0-100%) 000 - 255 Verde (0-100%) 000 - 255 Blu (0-100%) MODALITÀ A 6 CANALI CANALE VALORE FUNZIONE 000 - 255 Dimmer master (0-100%) 000 - 255 Stroboscopio (velocità 0-100%) 000 - 255 Rosso (0-100%) 000 - 255...

  • Page 31: Collegamento Dmx

    COLLEGAMENTO DMX: DMX-512 DMX (Digital Multiplex) è la sigla di un protocollo universale di trasmissione per la comunicazione tra dispositivi e controller. Un controller DMX invia dati DMX ai dispositivi DMX collegati. I dati DMX vengono sempre trasmessi come flusso di dati seriale, che viene inoltrato da un dispositivo collegato al successivo attraverso le connessioni (connettori XLR) "DMX IN"...
  • Page 32 CAVO DMX: NOTA: • Laddove si preparino cavi propri, seguire assolutamente quanto indicato nelle immagini riportate in questa pagina. Non collegare mai la schermatura dei cavi con il contatto di massa del connettore, e assicurarsi che la schermatura non entri in contatto con l'involucro del connettore XLR. Il contatto di massa della schermatura può generare cortocircuiti e guasti al sistema.

  • Page 33: Dati Tecnici

    Potenza assorbita: 15 W Collegamento alimentazione elettrica Cavo di alimentazione da 1 m con connettore Schuko Materiale cassa: metallo Colore alloggiamento: nero (CLPSTMINICOB30W) bianco (CLPSTMINICOB30WWH) Raffreddamento: ventola Dimensioni (L x H x P, senza staffa): 168 x 183 x 186 Peso:...

  • Page 34: Dichiarazioni Del Produttore

    DICHIARAZIONI DEL PRODUTTORE: GARANZIA DEL PRODUTTORE La presente garanzia copre i marchi Adam Hall, LD Systems, Defender, Palmer e Cameo. Essa è valida per tutti i prodotti distribuiti da Adam Hall. La presente dichiarazione di garanzia non influisce sui diritti legali di garanzia verso il produttore, bensì li estende con ulteriori diritti di garanzia nei confronti della ditta Adam Hall.

  • Page 35: Limitazione Di Responsabilità

    DICHIARAZIONI DEL PRODUTTORE: LIMITAZIONE DI RESPONSABILITÀ Laddove nei prodotti hardware Adam Hall insorgessero difetti di materiale o di fabbricazione (in conformità con la dichiarazione di garanzia di cui sopra) durante il periodo di garanzia, il Cliente usufruirebbe, come unico ed esclusivo diritto previsto dalla presente garanzia, della riparazione o sostituzione dell‘apparecchio.

  • Page 36: Corretto Smaltimento Del Prodotto

    DICHIARAZIONI DEL PRODUTTORE: CORRETTO SMALTIMENTO DEL PRODOTTO (In vigore nell‘Unione Europea e in altri paesi europei in cui si attui la raccolta differenziata) Questo simbolo apposto sul prodotto o sui relativi documenti indica che, per evitare danni all‘ambiente e alle persone causati da uno smaltimento incontrollato dei rifiuti, alla fine del suo ciclo di vita l‘apparecchio non deve essere smaltito insieme ai normali rifiuti domestici.
