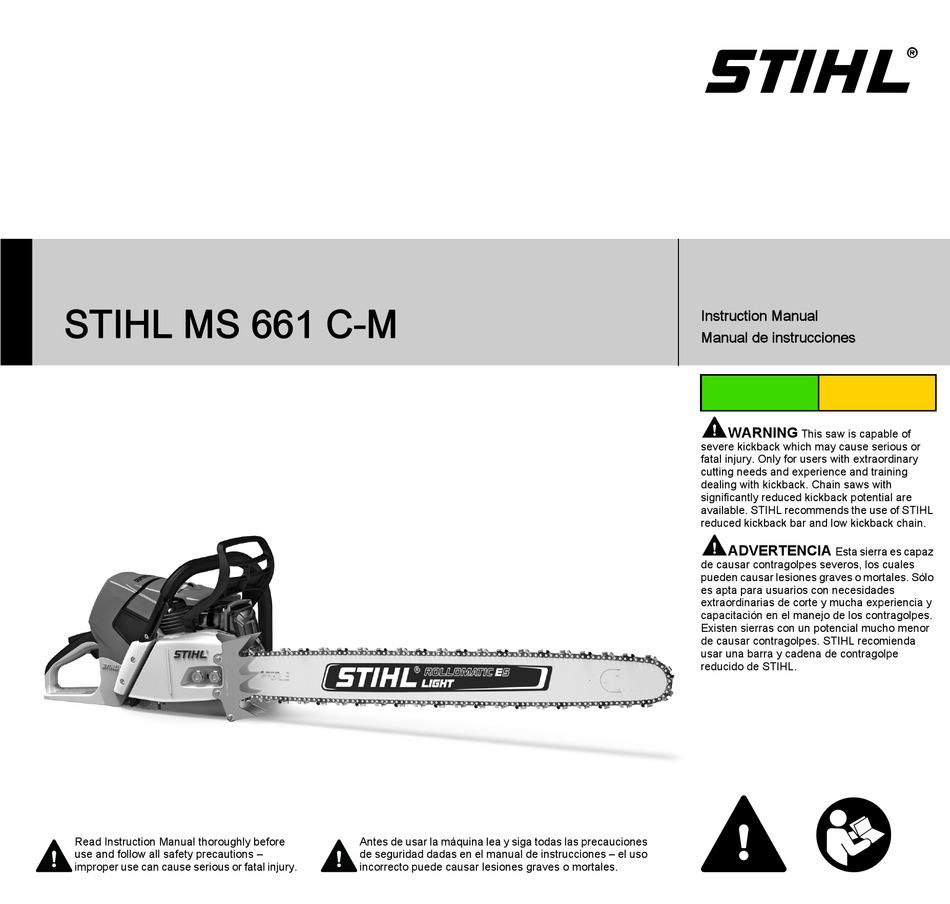

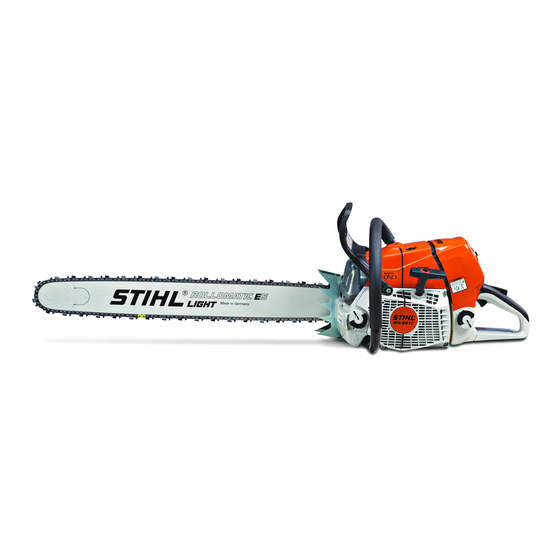

STIHL MS 661 C-M
Read Instruction Manual thoroughly before
use and follow all safety precautions –
improper use can cause serious or fatal injury.
Antes de usar la máquina lea y siga todas las precauciones
de seguridad dadas en el manual de instrucciones – el uso
incorrecto puede causar lesiones graves o mortales.
{
Instruction Manual
Manual de instrucciones
WARNING
This saw is capable of
severe kickback which may cause serious or
fatal injury. Only for users with extraordinary
cutting needs and experience and training
dealing with kickback. Chain saws with
significantly reduced kickback potential are
available. STIHL recommends the use of STIHL
reduced kickback bar and low kickback chain.
ADVERTENCIA
Esta sierra es capaz
de causar contragolpes severos, los cuales
pueden causar lesiones graves o mortales. Sólo
es apta para usuarios con necesidades
extraordinarias de corte y mucha experiencia y
capacitación en el manejo de los contragolpes.
Existen sierras con un potencial mucho menor
de causar contragolpes. STIHL recomienda
usar una barra y cadena de contragolpe
reducido de STIHL.
