IT
ISTRUZIONI
MONTAGGIO
PORTA

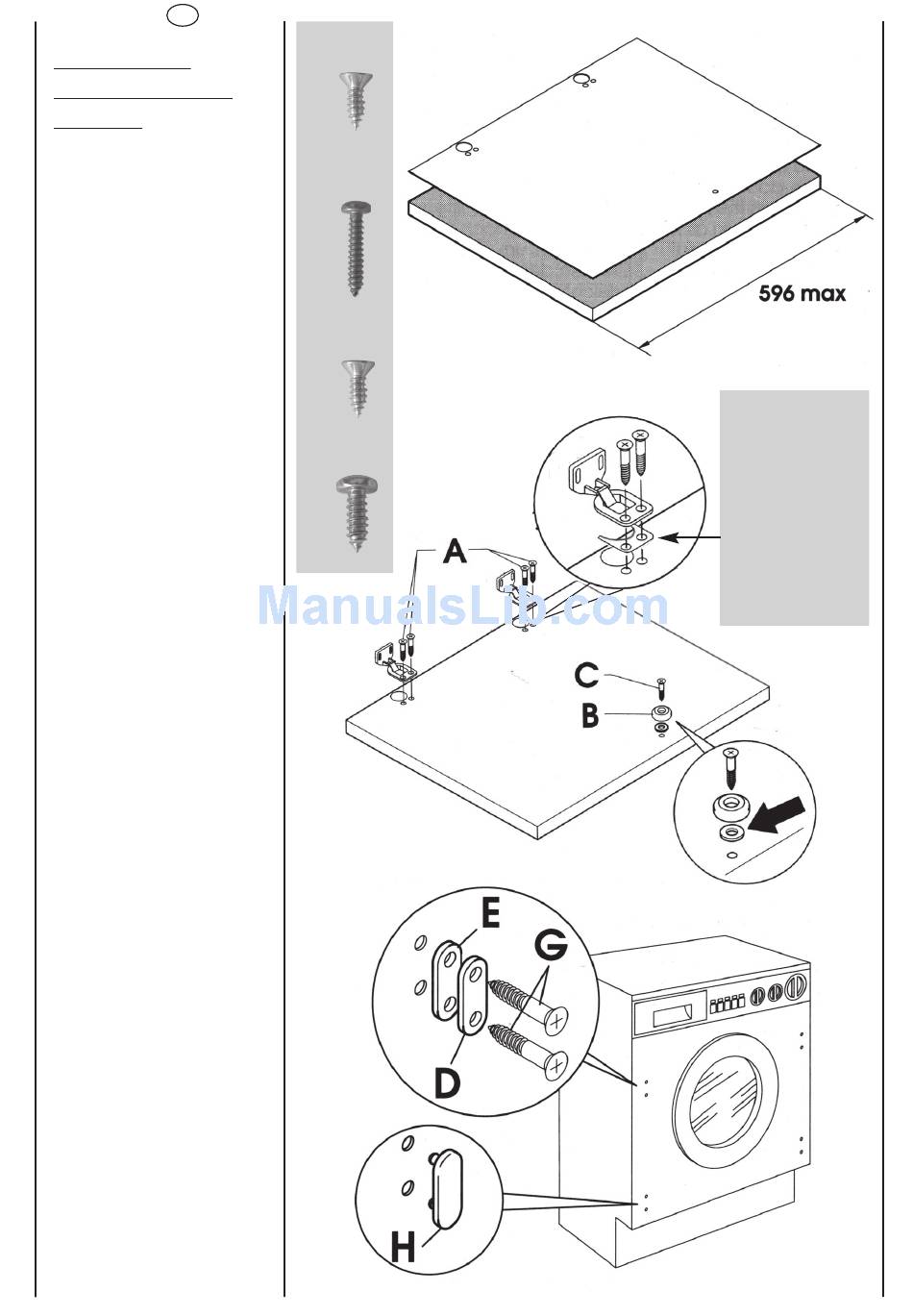

Forare la porta
utilizzando la dima in
cartone come
indicato in figura per
applicare le cerniere
e la calamita di
chiusura, in posizione
dx o sx secondo vs.
esigenza. La posizione
delle cerniere é
riferita al bordo
superiore.
Applicare le cerniere
mediante le 4 viti (A).
Applicare la calamita
(B) mediante vite (C).
Montare sulla
lavatrice in posizione
dx o sx secondo le vs.
esigenze la piastrina
(D) interponendo le
guarnizioni in gomma
(E) ed avvitando le
viti (G). Montare a
scatto il tappo (H)
nella posizione
inferiore.
A
4x
C
1x
G
2x
L
4x
Solo per
alcuni modelli
Disponible sur certains
modèles uniquement
Sólo algunos modelos
Tylko w niektórych
modelach
Only available on certain
models
Nur bei einigen Modellen
Apenas disponível em
alguns modelos
