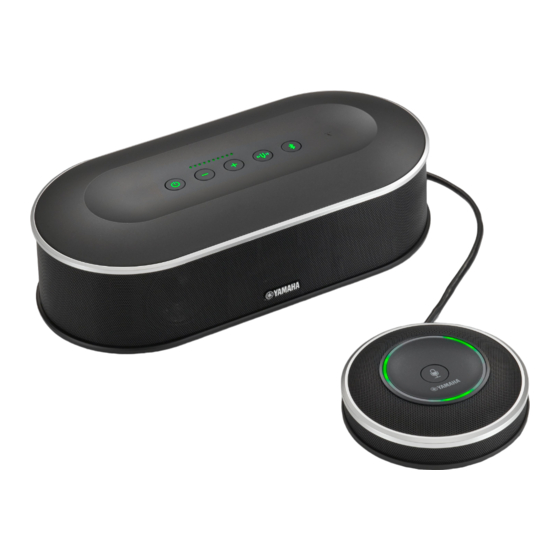

Unified Communications Microphone & Speaker System
YVC-1000
Update the firmware and use the latest features.
Please also refer to the user's manual that provides detailed information on how to use this
product.
You can download the latest firmware and user's manual from the following website:
http://www.yamaha.com/products/en/communication/download/
Quick Start Guide
Guide de référence rapide
Kurzanleitung
Guía de Inicio Rápido
Guia de Início Rápido
EN
FR
DE
Guida rapida
IT
ES PT

Advertisement

Table of Contents
loading

Related Manuals for Yamaha YVC-1000

Summary of Contents for Yamaha YVC-1000

  • Page 1 Unified Communications Microphone & Speaker System YVC-1000 Quick Start Guide Guide de référence rapide Kurzanleitung Guida rapida Guía de Inicio Rápido Guia de Início Rápido Update the firmware and use the latest features. Please also refer to the user's manual that provides detailed information on how to use this product.

  • Page 2: Table Of Contents

    YVC-1000 Quick Start Guide Contents Safety Precautions ............2 Setting up for use............12 Installation ............... 12 Precautions for Use............4 Connecting the microphone and power cables..13 ® About Bluetooth ............4 Changing the setting ..........13 Locations of name plates ..........5 Changing the language of the voice guidance..

  • Page 3: Safety Precautions

    YVC-1000 Quick Start Guide Safety Precautions 1 Please ensure to immediately remove the power plug from the 14 Do not install the product anywhere it will be exposed to dust or outlet in any of the following cases. humidity, oily smoke or steam, or corrosive gas. Failure to observe Failure to observe this may result in fire or an electric shock.
  • Page 4 YVC-1000 Quick Start Guide 29 Turn the volume down to the minimum level before starting 32 Ensure to earth any static electricity from your body or clothing playback. before touching the product. Failure to observe this could result in Failure to observe this will cause loud noises to be emitted that damage to the product.

  • Page 5: Precautions For Use

    • This product is intended for use in general offices and is not designed for use in any fields requiring a high degree of reliability in the handling of human lives or valuable assets. • Please note that Yamaha cannot assume any responsibility for any damage resulting from improper use or configuration of the product.

  • Page 6: Locations Of Name Plates

    YVC-1000 Quick Start Guide Locations of name plates The name plates are placed on the bottom of the Control Unit and the microphone.

  • Page 7: Introduction

    • Yamaha is not liable for any loss or damage to data resulting from use of the product. Please note that the warranty covers repair of the product only. Check the contents •...

  • Page 8: Please Read Other Instruction Manuals As Well As This Manual

    YVC-1000 Quick Start Guide Please read other instruction manuals as well as this manual This manual contains fundamental information only. For detailed information on how to use the product, please read the following: User’s manual: Contains information about utilizing the product, including detailed settings and useful features.

  • Page 9: Controls And Functions

    YVC-1000 Quick Start Guide Controls and Functions Control Unit (YVC-CTU1000) 1 2 3 When it is pressed and held for two or more seconds, the Power button/indicator product automatically measures acoustic conditions and Press to turn the product on. Press and hold the power tunes the audio settings to an optimal condition button for two or more seconds to enter standby mode.

  • Page 10: Control Unit (Yvc-Ctu1000): Back

    YVC-1000 Quick Start Guide Control Unit (YVC-CTU1000): Back 1 2 3 4 5 6 Power terminal External speaker terminals Used to connect the supplied power cable. Used to connect the speakers with a built-in amplifier. USB port Audio output terminals (AUDIO OUT)

  • Page 11: Microphone (Yvc-Mic1000)

    YVC-1000 Quick Start Guide Microphone (YVC-MIC1000) Microphone mute button Microphone status indicator Press to temporarily turn off (mute) the microphone. To Lights up green when the microphone is active. Flashes cancel the mute function, press it again. red when the microphone is set to mute.

  • Page 12: Microphone (Yvc-Mic1000): Bottom

    YVC-1000 Quick Start Guide Microphone (YVC-MIC1000): Bottom Name plate Provides the following information. Model No.: Model number of the product SERIAL LABEL: Serial number of the product...

  • Page 13: Setting Up For Use

    YVC-1000 Quick Start Guide Setting up for use Installation Install the product in a location where it will be used. Notes on installation • Place the microphone at least 1 m (3.3 ft) away from the Control Unit. • Keep the microphone away from any noise sources.

  • Page 14: Connecting The Microphone And Power Cables

    YVC-1000 Quick Start Guide Connecting the microphone and power cables Connect the microphone and power cables supplied with the product. Match the color of the Plug into an outlet labels. Notes • When connecting the microphone cable, be sure to match the color of the labels on the microphone cable and of the microphone output terminal (OUT).

  • Page 15: Connecting To Communication Equipment

    YVC-1000 Quick Start Guide Connecting to communication equipment Connecting to a PC or Mac using the USB cable To USB port Plug into an outlet Connect to a microphone After connecting the product, turn the product on and confirm that it is recognized correctly by the PC or Mac.

  • Page 16: Connecting To A Smartphone Or Tablet Via Bluetooth

    YVC-1000 Quick Start Guide Connecting to a smartphone or tablet via Bluetooth Power button Bluetooth button ■ Pairing 1 Press the power button to turn the product on. 2 Press the Bluetooth button. The Bluetooth button blinks blue. 3 Press and hold the Bluetooth button for two or more seconds.

  • Page 17: Specifications

    YVC-1000 Quick Start Guide Specifications General Control Unit: USB 2.0 High Speed, Bluetooth, NFC (Near Field Communication), Interface: Audio Input terminals (stereo RCA pin), Audio Output terminals (stereo RCA pin), External speaker terminal (RCA pin) x 2, Power terminal, Microphone terminal...

  • Page 18: Audio

    YVC-1000 Quick Start Guide Audio Unidirectional x 3 Microphone units: Full-range x 1 Speaker unit: 100 to 20,000 Hz Frequency bandwidth for sound pickup: 100 to 20,000 Hz Frequency bandwidth for playback: Adaptive echo canceller, Noise reduction, Automatic tracking, Automatic gain control,...
  • Page 19 YVC-1000 Quick Start Guide...
  • Page 20 YVC-1000 Guide de référence rapide Table des matières Consignes de sécurité...........2 Configuration d’utilisation........12 Installation ............... 12 Précautions d’utilisation ..........4 Raccordement du microphone et des câbles ® À propos de Bluetooth ..........4 d’alimentation............13 Emplacements des plaques signalétiques....5 Configuration............. 13 Modification du langage du guide vocal ....

  • Page 21: Consignes De Sécurité

    YVC-1000 Guide de référence rapide Consignes de sécurité 1 Retirez immédiatement la fiche d’alimentation de la prise dans 14 N’installez pas le produit dans un endroit où il pourrait être exposé tous les cas suivants. à la poussière ou l’humidité, à de la fumée ou à de la vapeur Le non-respect de cette consigne pourrait provoquer un incendie huileuse, ou à...
  • Page 22 YVC-1000 Guide de référence rapide 29 Réglez le volume au minimum avant de lancer la lecture. 32 Veillez à mettre à la masse l’électricité statique de votre corps ou Le non-respect de cette consigne entraînera l’émission d’un bruit de vos vêtements avant de toucher l’appareil. Le non-respect de intense pouvant provoquer des troubles de l’audition.

  • Page 23: Précautions D'utilisation

    • La vitesse de transfert du signal et la portée de communication dépendent de la distance entre les appareils de communication, la présence d’obstacles, l’état des ondes radio et le type d’appareil. • Yamaha ne garantit pas toutes les connexions sans fil entre cet appareil et les appareils compatibles avec la fonction Bluetooth.

  • Page 24: Emplacements Des Plaques Signalétiques

    YVC-1000 Guide de référence rapide Emplacements des plaques signalétiques Les plaques signalétiques se trouvent en dessous de l’unité de commande et du microphone.

  • Page 25: Introduction

    Pour obtenir la version la plus récente du manuel, accédez au site ci-dessous puis téléchargez le fichier du manuel concerné. http://www.yamaha.com/products/en/communication/download/ • Yamaha ne peut être tenue responsable de toute perte de données ou de tout dommage résultant de l’utilisation du produit. Notez que la garantie couvre les réparations de ce produit uniquement. Vérification du contenu •...

  • Page 26: Veillez Lire Les Autres Manuels D'instructions En Plus De Ce Mode D'emploi

    YVC-1000 Guide de référence rapide Veillez lire les autres manuels d’instructions en plus de ce mode d’emploi Ce mode d’emploi contient uniquement des informations de base. Lisez le mode d’emploi suivant pour obtenir des informations détaillées sur l’utilisation du produit: Manuel de l’utilisateur: contient des informations sur l’utilisation du produit, notamment des réglages détaillés et des fonctions utiles.

  • Page 27: Commandes Et Leurs Fonctions

    YVC-1000 Guide de référence rapide Commandes et leurs fonctions Unité de commande (YVC-CTU1000) 1 2 3 Si vous maintenez cette touche enfoncée pendant deux Témoin/touche d’alimentation secondes minimum, le produit mesure automatiquement Permet de mettre le produit sous tension. Maintenez les conditions acoustiques et règle la fréquence audio...

  • Page 28: Unité De Commande (Yvc-Ctu1000): Vue Arrière

    YVC-1000 Guide de référence rapide Unité de commande (YVC-CTU1000): vue arrière 1 2 3 4 5 6 Borne d’alimentation Bornes des haut-parleurs externes Permet de raccorder le câble d’alimentation fourni. Permettent de raccorder les haut-parleurs à un amplificateur intégré. Port USB Bornes de sortie audio (AUDIO OUT) Permet de raccorder le produit à...

  • Page 29: Microphone (Yvc-Mic1000)

    YVC-1000 Guide de référence rapide Microphone (YVC-MIC1000) Touche de mise en sourdine du Témoin d’état du microphone S’allume en vert lorsque le microphone est activé. microphone Clignote en rouge lorsque le microphone est en Appuyez pour couper (mettre en sourdine) temporairement sourdine.

  • Page 30: Microphone (Yvc-Mic1000): Vue De Dessous

    YVC-1000 Guide de référence rapide Microphone (YVC-MIC1000): vue de dessous Plaque signalétique Fournit les informations suivantes. Model No.: numéro de modèle de ce produit SERIAL LABEL: numéro de série de ce produit...

  • Page 31: Configuration D'utilisation

    YVC-1000 Guide de référence rapide Configuration d’utilisation Installation Installez le produit à un emplacement approprié. Remarques relatives à l’installation • Placez le microphone à 1 m (3,3 ft) minimum de l’unité de commande. • Éloignez le microphone de tout bruit parasite.

  • Page 32: Raccordement Du Microphone Et Des Câbles D'alimentation

    YVC-1000 Guide de référence rapide Raccordement du microphone et des câbles d’alimentation Raccordez le câble du microphone et le câble d’alimentation fournis avec le produit. Faire correspondre la couleur Brancher à une prise étiquettes. Remarques • Lorsque vous raccordez le câble du microphone, veillez à...

  • Page 33: Raccordement À Un Équipement De Communication

    YVC-1000 Guide de référence rapide Raccordement à un équipement de communication Raccordement à un ordinateur ou un Mac à l’aide du câble USB Vers le port USB Brancher à une prise Raccorder à un microphone Après avoir connecté le produit, mettez-le sous tension et vérifiez qu’il est correctement reconnu par le PC ou le Mac.

  • Page 34: Raccordement À Un Smartphone Ou Une Tablette Via Bluetooth

    YVC-1000 Guide de référence rapide Raccordement à un smartphone ou une tablette via Bluetooth Témoin Touche d’alimentation Bluetooth ■ Pairage 1 Appuyez sur la touche d’alimentation pour mettre le produit sous tension. 2 Appuyez sur la touche Bluetooth. La touche Bluetooth clignote en bleu.

  • Page 35: Caractéristiques Techniques

    YVC-1000 Guide de référence rapide Caractéristiques techniques Généralités Unité de commande: USB 2.0 haut débit, Bluetooth, NFC (Near Field Communication), Interface: Bornes d’entrée audio (broche RCA stéréo), bornes de sortie audio (broche RCA stéréo), borne du haut-parleur externe (broche RCA) x 2, borne d’alimentation, borne du microphone Microphone: bornes d’entrée et de sortie...

  • Page 36: Son

    YVC-1000 Guide de référence rapide Unidirectionnel x 3 Unités de microphone: Complet x 1 Unité de haut- parleur: 100 à 20 000 Hz Bande de fréquences de capture du son: 100 à 20 000 Hz Bande de fréquences de reproduction du son: Suppresseur d’écho adaptatif, Réduction du bruit, Poursuite automatique, Commande de gain...
  • Page 37 YVC-1000 Guide de référence rapide...
  • Page 38 YVC-1000 Kurzanleitung Inhalt Sicherheitsvorkehrungen ..........2 Einrichtung für den Gebrauch ........ 12 Installation ............... 12 Vorsichtsmaßnahmen beim Gebrauch ......4 Anschließen von Mikrofon- und Netzkabel .... 13 ® Über Bluetooth ............4 Ändern der Einstellungen ........13 Position der Typenschilder .........5 Umschalten der Sprache für die Sprachanweisungen ..........

  • Page 39: Sicherheitsvorkehrungen

    YVC-1000 Kurzanleitung Sicherheitsvorkehrungen 1 Bitte achten Sie darauf, in den folgenden Fällen sofort das 12 Behindern Sie nicht die Wärmeabfuhr. Netzkabel aus der Steckdose zu ziehen. – Legen Sie keine Tücher, Tischdecken oder ähnliche Die Missachtung dieser Vorsichtsmaßnahme kann zu einem Brand Gegenstände über das Produkt.
  • Page 40 YVC-1000 Kurzanleitung 22 Vermeiden Sie es, USB- und Mikrofonkabel zu beschädigen. 29 Regeln Sie die Lautstärke auf Minimum herunter, bevor Sie die • Stellen Sie keine schweren Gegenstände auf Kabel. Wiedergabe starten. • Verändern Sie Kabel nicht. Die Missachtung dieser Vorsichtsmaßnahme verursacht das •...

  • Page 41: Vorsichtsmaßnahmen Beim Gebrauch

    • Dieses Produkt ist zum Gebrauch in normalen Büros vorgesehen und nicht zum Einsatz in Bereichen, in denen ein hohes Maß an Zuverlässigkeit im Umgang mit dem menschlichen Leben oder Wertgegenständen verlangt wird. • Bitte beachten Sie, dass Yamaha keine Verantwortung für Schäden übernehmen kann, die durch eine unsachgemäße Verwendung oder Konfiguration des Produkts entstehen.

  • Page 42: Position Der Typenschilder

    YVC-1000 Kurzanleitung Position der Typenschilder Die Typenschilder befinden sich an der Unterseite der Kontrolleinheit und des Mikrofons.

  • Page 43: Einleitung

    YVC-1000 Kurzanleitung Einleitung Vielen Dank für den Kauf eines Yamaha YVC-1000. Das YVC-1000 ist ein Mikrofon- und Lautsprechersystem für Unified Communications, das als Audio-Endgerät dient, wenn es an Kommunikationsgeräte wie z. B. einen PC oder Mac, ein Smartphone oder Tablet und ein Videokonferenzsystem angeschlossen ist.

  • Page 44: Bitte Lesen Sie Zusätzlich Zu Dieser Anleitung Auch Andere Anleitungen

    YVC-1000 Kurzanleitung Bitte lesen Sie zusätzlich zu dieser Anleitung auch andere Anleitungen Diese Anleitung enthält lediglich grundlegende Informationen. Ausführliche Informationen zur Verwendung des Produkts finden Sie in der folgenden Dokumentation: Bedienungsanleitung: Enthält Informationen zur Nutzung des Produkts einschließlich detaillierter Einstellungen und nützlicher Funktionen.

  • Page 45: Bedienungselemente Und Deren Funktion

    YVC-1000 Kurzanleitung Bedienungselemente und deren Funktion Kontrolleinheit (YVC-CTU1000) 1 2 3 Stimmgabeltaste, um die Sprachanweisungen zu dem Netztaste/-anzeige erkannten Problem zu aktivieren. Drücken Sie die Netztaste, um das Gerät einzuschalten. Wenn die Taste mindestens zwei Sekunden lang Halten Sie die Netztaste mindestens zwei Sekunden gedrückt gehalten wird, misst das Gerät automatisch die...

  • Page 46: Kontrolleinheit (Yvc-Ctu1000): Rückseite

    YVC-1000 Kurzanleitung Kontrolleinheit (YVC-CTU1000): Rückseite 1 2 3 4 5 6 Netzanschluss Anschlüsse für externe Lautsprecher Wird zum Anschließen des mitgelieferten Netzkabels Werden verwendet, um die Lautsprecher mit einem verwendet. eingebauten Verstärker zu verbinden. USB-Anschluss Audio-Ausgangsanschlüsse (AUDIO OUT) Wird verwendet, um das Gerät über das mitgelieferte Werden verwendet, um die Audio-Eingangsanschlüsse...

  • Page 47: Mikrofon (Yvc-Mic1000)

    YVC-1000 Kurzanleitung Mikrofon (YVC-MIC1000) Mikrofon-Stummschaltungstaste Mikrofon-Statusanzeige Drücken Sie diese Taste, um das Mikrofon Leuchtet grün, wenn das Mikrofon aktiv ist. Blinkt rot, vorübergehend aus- (stumm-) zuschalten. Um die wenn das Mikrofon stummgeschaltet ist. Stummschaltung aufzuheben, drücken Sie die Taste erneut.

  • Page 48: Mikrofon (Yvc-Mic1000): Unterseite

    YVC-1000 Kurzanleitung Mikrofon (YVC-MIC1000): Unterseite Typenschild Enthält die folgenden Informationen. Model No.: Nummer des Gerätemodells SERIAL LABEL: Seriennummer des Produkts...

  • Page 49: Einrichtung Für Den Gebrauch

    YVC-1000 Kurzanleitung Einrichtung für den Gebrauch Installation Installieren Sie das Produkt an einem Ort, an dem es verwendet werden soll. Hinweise zur Installation • Platzieren Sie das Mikrofon mindestens 1 m (3,3 Fuß) von der Kontrolleinheit entfernt. • Halten Sie das Mikrofon von Geräuschquellen fern.

  • Page 50: Anschließen Von Mikrofon- Und Netzkabel

    YVC-1000 Kurzanleitung Anschließen von Mikrofon- und Netzkabel Schließen Sie das mit dem Produkt mitgelieferte Mikrofon- und Netzkabel an. Überein- stimmende In eine Steckdose Aufkleber- einstecken farben. Hinweise • Beim Anschließen des Mikrofonkabels müssen die Farben der Aufkleber am Mikrofonkabel und am Ausgangsanschluss (OUT) des Mikrofons miteinander übereinstimmen.

  • Page 51: Anschließen An Kommunikationsgeräte

    YVC-1000 Kurzanleitung Anschließen an Kommunikationsgeräte Anschließen an einen PC oder Mac über USB-Kabel Zum USB-Anschluss In eine Steckdose einstecken An ein Mikrofon anschließen Nachdem Sie das Gerät angeschlossen haben, schalten Sie es ein und vergewissern Sie sich, dass es vom PC bzw.

  • Page 52: Verbinden Mit Einem Smartphone Oder Tablet Über Bluetooth

    YVC-1000 Kurzanleitung Verbinden mit einem Smartphone oder Tablet über Bluetooth Netztaste Bluetooth-Taste ■ Koppeln 1 Drücken Sie die Netztaste, um das Gerät einzuschalten. 2 Drücken Sie die Bluetooth-Taste. Die Bluetooth-Taste blinkt blau. 3 Halten Sie die Bluetooth-Taste mindestens zwei Sekunden lang gedrückt.

  • Page 53: Technische Daten

    YVC-1000 Kurzanleitung Technische Daten Allgemeines Kontrolleinheit: USB 2.0 High Speed, Bluetooth, NFC (Near Field Communication), Schnittstelle: Audioeingangsanschlüsse (Stereo-Cinch-Buchse), Audioausgangsanschlüsse (Stereo-Cinch- Buchse), Anschluss für externe Lautsprecher (Cinch-Buchse) x 2, Netzanschluss, Mikrofonanschluss Mikrofon: Ein- und Ausgangsanschluss 20 W (bei einem angeschlossenen Mikrofon), 35 W (bei fünf angeschlossenen Mikrofonen) Leistungsaufnahme (max.):...

  • Page 54: Audio

    YVC-1000 Kurzanleitung Audio Unidirektional x 3 Mikrofone: Vollspektrum x 1 Lautsprecher: 100 bis 20.000 Hz Aufnahme- Frequenzbandbreite: 100 bis 20.000 Hz Wiedergabe- Frequenzbandbreite: Adaptive Echounterdrückung, Rauschunterdrückung, automatische Verfolgung, Signalverarbeitung: automatische Verstärkungsregelung, automatischer Raum-EQ, Enthallung, automatische Audio-Abstimmung...
  • Page 55 YVC-1000 Kurzanleitung...
  • Page 56 YVC-1000 Guida rapida Sommario Precauzioni relative alla sicurezza ......2 Impostazioni per l’utilizzo........12 Installazione............. 12 Precauzioni per l’uso ...........4 Collegamento del microfono e del cavo di ® Bluetooth ..............4 alimentazione............13 Posizione delle targhe informative ......5 Modifica dell'impostazione........13 Modifica della lingua della guida vocale ....13 Introduzione ..............6...

  • Page 57: Precauzioni Relative Alla Sicurezza

    YVC-1000 Guida rapida Precauzioni relative alla sicurezza 1 Assicurarsi di scollegare immediatamante la spina del cavo di 15 Posizionare il prodotto su un piano orizzontale. alimentazione dalla presa di corrente in tutti i seguenti casi. Non collocarlo sottosopra o in posizione verticale. In caso In caso contrario, è...
  • Page 58 YVC-1000 Guida rapida 29 Abbassare il volume al minimo prima di avviare la riproduzione. 32 Prima di toccare il prodotto, assicurarsi di scaricare a terra In caso contrario, è possibile che l’emissione di suoni ad alto l’elettricità statica naturalmente presente sul corpo o sui vestiti. In volume possa causare danni all’udito.

  • Page 59: Precauzioni Per L'uso

    • Yamaha non fornisce alcuna garanzia in merito ai collegamenti wireless tra l’unità e i dispositivi compatibili con la funzione Bluetooth.

  • Page 60: Posizione Delle Targhe Informative

    YVC-1000 Guida rapida Posizione delle targhe informative Le targhe riportanti informazioni sono collocate sul pannello inferiore dell’Unità di Controllo e del microfono.

  • Page 61: Introduzione

    YVC-1000 Guida rapida Introduzione Grazie per aver scelto l’unità Yamaha YVC-1000. L’unità YVC-1000 è un Sistema Integrato di Microfoni ed Altoparlanti per Comunicazioni Unificate che può essere utilizzato come terminale audio se collegato ad altri dispositivi di comunicazione, come ad esempio un computer (PC o Mac), uno smartphone, un tablet e un sistema di videoconferenza.

  • Page 62: Leggere La Presente Guida E Gli Altri Manuali

    YVC-1000 Guida rapida Leggere la presente guida e gli altri manuali Il presente manuale contiene solo le informazioni di base. Per maggiori dettagli sulle funzioni e su come utilizzare il prodotto, consultare: Manuale dell’utente: contiene informazioni sull’utilizzo del prodotto, incluse le impostazioni avanzate e altre funzioni utili.

  • Page 63: Controlli E Funzioni

    YVC-1000 Guida rapida Controlli e funzioni Unità di Controllo (YVC-CTU1000) 1 2 3 Se tenuto premuto per due o più secondi, il prodotto Pulsante/indicatore di accensione misura automaticamente le condizioni acustiche Premere questo pulsante per accendere il prodotto. ambientali e regola le impostazioni audio per consentire Tenere premuto il pulsante per due o più...

  • Page 64: Unità Di Controllo (Yvc-Ctu1000): Pannello Posteriore

    YVC-1000 Guida rapida Unità di Controllo (YVC-CTU1000): Pannello posteriore 1 2 3 4 5 6 Presa di alimentazione Uscite altoparlanti esterni Per il collegamento del cavo di alimentazione in Consentono il collegamento di altoparlanti amplificati. dotazione. Uscite audio (AUDIO OUT)

  • Page 65: Microfono (Yvc-Mic1000)

    YVC-1000 Guida rapida Microfono (YVC-MIC1000) Pulsante mute del microfono Indicatore di stato del microfono Se premuto, disattiva (mute) il microfono. Per annullare Si illumina in verde per segnalare che il microfono è la funzione mute, premere nuovamente il pulsante. attivo. Lampeggia in rosso per segnalare che il microfono è...

  • Page 66: Microfono (Yvc-Mic1000): Pannello Inferiore

    YVC-1000 Guida rapida Microfono (YVC-MIC1000): Pannello inferiore Targa informativa Include le seguenti informazioni. Model No.: Numero del modello del prodotto SERIAL LABEL: Numero di serie del prodotto...

  • Page 67: Impostazioni Per L'utilizzo

    YVC-1000 Guida rapida Impostazioni per l’utilizzo Installazione Installare il prodotto nel locale previsto per l’utilizzo. Note sull’installazione • Posizionare il microfono ad almeno 1 m (3,3 ft) dall’Unità di Controllo. • Mantenere il microfono lontano da qualsiasi fonte di rumore.

  • Page 68: Collegamento Del Microfono E Del Cavo Di Alimentazione

    YVC-1000 Guida rapida Collegamento del microfono e del cavo di alimentazione Collegare il microfono e il cavo di alimentazione forniti con il prodotto. Colori uguali. Inserire in una presa di corrente Note • Per il collegamento del cavo microfonico, assicurarsi che il colore sul cavo microfonico corrisponda al colore dell’uscita microfonica (OUT).

  • Page 69: Collegamento All'apparecchiatura Di Comunicazione

    YVC-1000 Guida rapida Collegamento all’apparecchiatura di comunicazione Collegamento di un PC o un Mac tramite cavo USB Alla porta USB Inserire in una presa di corrente Collegare a un microfono Dopo aver effettuato i collegamenti, accendere il prodotto e verificare che venga riconosciuto dal computer (PC o Mac).

  • Page 70: Collegamento A Uno Smartphone O Un Tablet Via Bluetooth

    YVC-1000 Guida rapida Collegamento a uno smartphone o un tablet via Bluetooth Pulsante di accensione Pulsante Bluetooth ■ Accoppiamento 1 Premere il pulsante di accensione per accendere il prodotto. 2 Premere il pulsante Bluetooth. Il pulsante Bluetooth lampeggia in blu.

  • Page 71: Caratteristiche Tecniche

    YVC-1000 Guida rapida Caratteristiche tecniche Generali Unità di Controllo: USB 2.0 High Speed, Bluetooth, NFC (Near Field Communication), Interfaccia: Ingressi audio (pin RCA stereo), Uscite audio (pin RCA stereo), Uscita altoparlante esterno (pin RCA) x 2, Presa di alimentazione, Ingresso microfono...

  • Page 72: Audio

    YVC-1000 Guida rapida Audio Unidirezionale x 3 Unità microfono: Full range x 1 Unità altoparlante: da 100 a 20.000 Hz Banda di frequenza per il rilevamento del suono: da 100 a 20.000 Hz Banda di frequenza per la riproduzione: Cancellazione dell’eco autoregolata, riduzione del rumore, tracking automatico, controllo di...
  • Page 73 YVC-1000 Guida rapida...
  • Page 74 YVC-1000 Guía de Inicio Rápido Contenido Precauciones de seguridad ..........2 Preparación para el uso ..........12 Instalación ............... 12 Precauciones de uso .............4 Conexión de los cables de alimentación y del ® Acerca de Bluetooth ..........4 micrófono ..............13 Ubicación de las placas identificativas.......5 Configuración ............

  • Page 75: Precauciones De Seguridad

    YVC-1000 Guía de Inicio Rápido Precauciones de seguridad 1 Asegúrese de extraer inmediatamente la clavija de alimentación de 14 No instale el producto en ningún lugar expuesto a polvo o la toma en cualquiera de los siguientes casos. humedad, humo o vapor de aceite, o gas corrosivo. Si lo hace, Si no lo hace, podría provocar un incendio o descarga eléctrica.
  • Page 76 YVC-1000 Guía de Inicio Rápido 29 Baje el volumen al mínimo antes de comenzar la reproducción. 32 Descargue cualquier electricidad estática de su cuerpo o ropa antes Si no lo hace, podrían emitirse ruidos fuertes y provocar de tocar el producto. Si no lo hace, podría provocar daños en el deficiencias auditivas.

  • Page 77: Precauciones De Uso

    • El producto está diseñado para su uso en oficinas comunes y no para su uso en lugares que precisen de un alto grado de fiabilidad en el tratamiento de vidas humanas o bienes de gran valor. • Tenga en cuenta que Yamaha no se hará responsable de ningún daño derivado de un uso o configuración inapropiados del producto.

  • Page 78: Ubicación De Las Placas Identificativas

    YVC-1000 Guía de Inicio Rápido Ubicación de las placas identificativas Las placas identificativas se encuentran en la parte inferior de la Unidad de Control y del micrófono.

  • Page 79: Introducción

    Google Inc. ® • Bluetooth es una marca registrada de Bluetooth SIG y ha sido utilizada por Yamaha en virtud de su acuerdo de licencia. • El logotipo NFC (N-Mark) es una marca comercial o marca registrada de NFC Forum, Inc.

  • Page 80: Además De Este Manual, Lea Otros Manuales De Instrucciones

    YVC-1000 Guía de Inicio Rápido Además de este manual, lea otros manuales de instrucciones Este manual solo contiene información básica. Para obtener información detallada sobre el uso del producto, lea los siguientes documentos: Manual del usuario: contiene información sobre el uso del producto, incluyendo ajustes detallados y funciones de utilidad.

  • Page 81: Mandos Y Funciones

    YVC-1000 Guía de Inicio Rápido Mandos y funciones Unidad de Control (YVC-CTU1000) 1 2 3 Si se mantiene presionado durante dos segundos o más, Botón/indicador de encendido el producto mide automáticamente las condiciones Púlselo para encender el producto. Manténgalo acústicas y adapta los ajustes de audio a unas presionado durante dos segundos o más para pasar al...

  • Page 82: Unidad De Control (Yvc-Ctu1000): Parte Trasera

    YVC-1000 Guía de Inicio Rápido Unidad de Control (YVC-CTU1000): parte trasera 1 2 3 4 5 6 Terminal de alimentación Terminales de altavoz externo Se utiliza para conectar el cable de alimentación Se utilizan para conectar los altavoces con un suministrado.

  • Page 83: Micrófono (Yvc-Mic1000)

    YVC-1000 Guía de Inicio Rápido Micrófono (YVC-MIC1000) Botón de silencio del micrófono Indicador de estado del micrófono Púlselo para desactivar temporalmente (silenciar) el Se ilumina en verde cuando el micrófono está activo. micrófono. Para cancelar la función de silencio, vuelva Parpadea en rojo cuando el micrófono está...

  • Page 84: Micrófono (Yvc-Mic1000): Parte Inferior

    YVC-1000 Guía de Inicio Rápido Micrófono (YVC-MIC1000): parte inferior Placa identificativa Ofrece los siguientes datos: Model No.: número de modelo del producto SERIAL LABEL: número de serie del producto...

  • Page 85: Preparación Para El Uso

    YVC-1000 Guía de Inicio Rápido Preparación para el uso Instalación Instale el producto en el lugar donde vaya a utilizarse. Notas sobre la instalación • Coloque el micrófono como mínimo a 1 m (3,3 ft) de la Unidad de Control.

  • Page 86: Conexión De Los Cables De Alimentación Y Del Micrófono

    YVC-1000 Guía de Inicio Rápido Conexión de los cables de alimentación y del micrófono Conecte los cables de alimentación y del micrófono suministrados con el producto. Haga que las etiquetas de colores Enchufe el cable a una toma. coincidan. Notas •...

  • Page 87: Conexión A Dispositivos De Comunicaciones

    YVC-1000 Guía de Inicio Rápido Conexión a dispositivos de comunicaciones Conexión a un PC o Mac mediante el cable USB Al puerto USB. Enchufe el cable a una toma. Conecte un micrófono. Tras conectar el producto, enciéndalo y confirme que el PC o Mac lo ha reconocido correctamente.

  • Page 88: Conexión A Un Teléfono Inteligente O Tableta A Través De Bluetooth

    YVC-1000 Guía de Inicio Rápido Conexión a un teléfono inteligente o tableta a través de Bluetooth Botón de alimentación Botón Bluetooth ■ Emparejamiento 1 Pulse el botón de encendido para encender el producto. 2 Pulse el botón Bluetooth. El botón Bluetooth parpadea en azul.

  • Page 89: Especificaciones

    YVC-1000 Guía de Inicio Rápido Especificaciones Generales Unidad de Control: USB 2.0 a alta velocidad, Bluetooth, NFC (Near Field Communication), Interfaz: Terminales de entrada de audio (patilla RCA estéreo), terminales de salida de audio (patilla RCA estéreo), 2 terminales de altavoz externo (patilla RCA), terminal de alimentación, terminal de micrófono...

  • Page 90: Audio

    YVC-1000 Guía de Inicio Rápido Audio 3 unidireccionales Micrófonos: 1 de gama completa Altavoz: 100 a 20.000 Hz Ancho de banda de frecuencia para captador de sonido: 100 a 20.000 Hz Ancho de banda de frecuencia para reproducción: Cancelador de eco adaptativo, reducción de ruido, seguimiento automático, control de ganancia Procesamiento automático, ecualizador ambiental automático, desreverberación, sintonización de audio...
  • Page 91 YVC-1000 Guía de Inicio Rápido...
  • Page 92 YVC-1000 Guia de Início Rápido Índice Precauções de segurança..........2 Configurar para utilizar ........... 12 Instalação..............12 Precauções de utilização..........4 Ligar o microfone e os cabos de alimentação ..13 ® Sobre o Bluetooth ............4 Alterar as definições ..........13 Localização das placas de identificação.....5 Alterar o idioma do comando por voz.....

  • Page 93: Precauções De Segurança

    YVC-1000 Guia de Início Rápido Precauções de segurança 1 Retire imediatamente a ficha de alimentação da tomada elétrica, 14 Não instale o produto num local em que fique exposto a pó ou caso se verifique qualquer uma das situações descritas em baixo.
  • Page 94 YVC-1000 Guia de Início Rápido 29 Baixe o volume ao mínimo antes de iniciar a reprodução. 32 Elimine toda a eletricidade estática do corpo e da roupa, antes de Caso contrário poderão ser emitidos sons altos que poderão tocar no produto. Caso contrário poderá danificar o produto.

  • Page 95: Precauções De Utilização

    • A velocidade de transferência do sinal e a distância na qual a comunicação é possível variam consoante a distância entre os dispositivos de comunicação, a presença de obstáculos, o estado das ondas de rádio e o tipo de equipamento. • A Yamaha não garante que todas as ligações sem fios entre este produto e os dispositivos compatíveis com Bluetooth funcionem.

  • Page 96: Localização Das Placas De Identificação

    YVC-1000 Guia de Início Rápido Localização das placas de identificação As placas de identificação estão localizadas na parte inferior da unidade de controlo e no microfone.

  • Page 97: Introdução

    YVC-1000 Guia de Início Rápido Introdução Obrigado por ter adquirido o Yamaha YVC-1000. O YVC-1000 é um sistema de comunicações unificadas entre microfone e altifalante que funciona como um terminal áudio, quando ligado a equipamento de comunicação, como um PC ou Mac, um smartphone, tablet ou sistema de videoconferência.

  • Page 98: Leia Também Os Outros Manuais De Instruções

    YVC-1000 Guia de Início Rápido Leia também os outros manuais de instruções Este manual contém apenas as informações mais importantes. Para mais informações sobre como utilizar o produto, leia o seguinte: O manual do utilizador: contém informações sobre a utilização do produto, incluindo definições detalhadas e funções úteis.

  • Page 99: Controlos E Funções

    YVC-1000 Guia de Início Rápido Controlos e funções Unidade de controlo (YVC-CTU1000) 1 2 3 Quando é premido durante dois segundos ou mais, o Botão/indicador de alimentação produto mede automaticamente as condições acústicas e Prima para ligar o produto. Mantenha o botão de otimiza as definições de áudio (afinação automática do...

  • Page 100: Unidade De Controlo (Yvc-Ctu1000): Parte Posterior

    YVC-1000 Guia de Início Rápido Unidade de controlo (YVC-CTU1000): parte posterior 1 2 3 4 5 6 Terminal de alimentação Terminais dos altifalantes externos Para ligar o cabo de alimentação fornecido. Para ligar altifalantes com amplificador incorporado. Porta USB Terminais de saída de áudio...

  • Page 101: Microfone (Yvc-Mic1000)

    YVC-1000 Guia de Início Rápido Microfone (YVC-MIC1000) Botão para silenciar o microfone Indicador de estado do microfone Prima para desligar (silenciar) o microfone Acende-se a verde quando o microfone está ativo. Pisca temporariamente. Para cancelar a função silenciar, a vermelho quando o microfone está no modo de prima-o novamente.

  • Page 102: Microfone (Yvc-Mic1000): Parte Inferior

    YVC-1000 Guia de Início Rápido Microfone (YVC-MIC1000): parte inferior Placa de identificação Contém as seguintes informações. Model No.: número de modelo do produto SERIAL LABEL: número de série do produto...

  • Page 103: Configurar Para Utilizar

    YVC-1000 Guia de Início Rápido Configurar para utilizar Instalação Instale o produto no local onde vai ser utilizado. Notas sobre a instalação • Coloque o microfone a, pelo menos, 1 m (3,3 ft) da unidade de controlo. • Mantenha o microfone afastado das fontes de ruído.

  • Page 104: Ligar O Microfone E Os Cabos De Alimentação

    YVC-1000 Guia de Início Rápido Ligar o microfone e os cabos de alimentação Ligue o microfone e os cabos de alimentação fornecidos com o produto. Faça corresponder Ligue a uma tomada as cores das faixas. Notas • Quando ligar o cabo do microfone, faça corresponder as faixas de cor do cabo com as faixas de cor no terminal de saída (OUT) do microfone.

  • Page 105: Ligar A Um Equipamento De Comunicação

    YVC-1000 Guia de Início Rápido Ligar a um equipamento de comunicação Ligar a um PC ou Mac com um cabo USB Na porta USB Ligue a tomada Ligue a um microfone Depois de ligar os cabos, ligue o produto e confirme que este é corretamente reconhecido pelo PC ou Mac.

  • Page 106: Ligar A Um Smartphone Ou Tablet Por Bluetooth

    YVC-1000 Guia de Início Rápido Ligar a um smartphone ou tablet por Bluetooth Botão de alimentação Botão Bluetooth ■ Emparelhar 1 Prima o botão de alimentação para ligar o produto. 2 Prima o botão Bluetooth. O botão Bluetooth pisca a azul.

  • Page 107: Especificações

    YVC-1000 Guia de Início Rápido Especificações Geral Unidade de controlo: USB 2.0 de alta velocidade, Bluetooth, NFC (comunicação de campo Interface: próximo), Terminais de entrada de áudio (ficha RCA estéreo), terminais de saída de áudio (ficha RCA estéreo), terminal do altifalante externo (ficha RCA) x 2, terminal de alimentação, terminal do microfone Microfone: terminais de entrada e de saída...

  • Page 108: Áudio

    YVC-1000 Guia de Início Rápido Áudio Unidirecional x 3 Microfones: Gama completa x 1 Altifalante: 100 a 20.000 Hz Intervalo de frequências para a captação de som: 100 a 20.000 Hz Intervalo de frequências para a reprodução: Cancelador de eco adaptativo, redução de ruído, criação automática de faixa, controlo automático Processamento de ganho, equalização automática para a sala, eliminação de reverberação, afinação automática do...
  • Page 109 YVC-1000 Guia de Início Rápido...
  • Page 110 Manual Development Group © 2014 Yamaha Corporation Published 07/2016 AB-C0 Printed in China ZW44630...

Table of Contents
