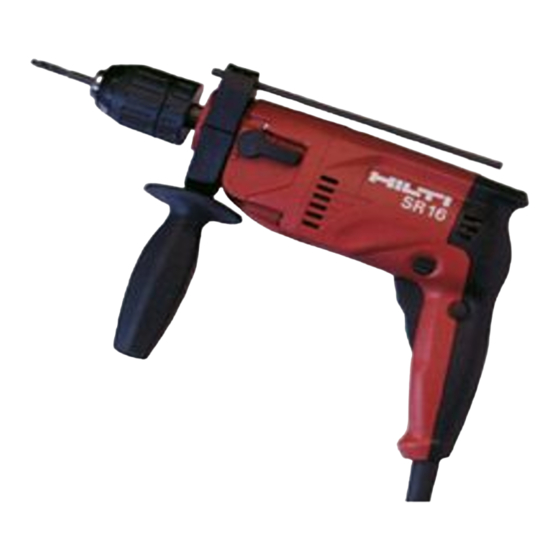

- Page 1 SR 16 Bedienungsanleitung Operating instructions Mode d’emploi Istruzioni d’uso Gebruiksaanwijzing Manual de instruções Manual de instrucciones Brugsanvisning Käyttöohje Bruksanvisning Bruksanvisning Ο Ο δ δ η η γ γ ι ι ε ε ς ς χ χ ρ ρ η η σ σ ε ε ω ω ς ς...
- Page 2 Printed: 07.07.2013 | Doc-Nr: PUB / 5070701 / 000 / 00...
- Page 3 Printed: 07.07.2013 | Doc-Nr: PUB / 5070701 / 000 / 00...
- Page 4 Printed: 07.07.2013 | Doc-Nr: PUB / 5070701 / 000 / 00...
-
Page 5: Table Of Contents
Anleitung geöffnet. Inhaltsverzeichnis Seite Im Text dieser Bedienungsanleitung bezeichnet «das 1. Allgemeine Hinweise Gerät» immer die Bohrmaschine SR 16. 2. Beschreibung Ort der Identifizierungsdetails auf dem Gerät 3. Werkzeuge und Zubehör Die Typenbezeichnung und die Serienkennzeichnung 4. Technische Daten sind auf dem Typenschild Ihres Geräts angebracht. -
Page 6: Beschreibung
– Schnellspannbohrfutter oder – Bedienungsanleitung – Zahnkranzbohrfutter mit Bohrfutterschlüssel – Transportkoffer oder Kartonschachtel (je nach Aus- lieferung) 3. Werkzeuge und Zubehör SR 16 Werkzeugaufnahme Schnellspannbohrfutter Werkzeugaufnahme Zahnkranzbohrfutter mit Bohrfutterschlüsse Printed: 07.07.2013 | Doc-Nr: PUB / 5070701 / 000 / 00... -
Page 7: Technische Daten
4. Technische Daten Gerät SR 16 Nennleistungsaufnahme 600 W Nennspannung 100 V, 110–120 V, 220–240 V Nennstrom 2,8 A bei 230 V Netz-Frequenz 50–60 Hz Gewicht entsprechend EPTA-Procedure 01/2003 2,4 kg 295 × 195 × 72 mm Abmessungen (L x B x H) Drehzahl Leerlauf 1. - Page 8 b) Vermeiden Sie Körperkontakt mit geerdeten Ober- 5.1.4 Sorgfältiger Umgang und Gebrauch von flächen, wie von Rohren, Heizungen, Herden und Elektrowerkzeugen Kühlschränken. Es besteht ein erhöhtes Risiko durch a) Überlasten Sie das Gerät nicht. Verwenden Sie für elektrischen Schlag, wenn Ihr Körper geerdet ist. Ihre Arbeit das dafür bestimmte Elektrowerkzeug.
-
Page 9: Inbetriebnahme
Sie verschmutzte Geräte bei häufiger Bear- Elektrowerkzeugen beitung von leitfähigen Materialien in regelmässigen Abständen vom Hilti-Service überprüfen. An der a) Sichern Sie das Werkstück. Benutzen Sie Spann- Geräteoberfläche haftender Staub, vor allem von leit- vorrichtungen oder einen Schraubstock, um das fähigen Materialien oder Feuchtigkeit können unter... -
Page 10: Bedienung
7. Bedienung 3. Drehen Sie den roten Ring in Richtung "LOCK". (In dieser Stellung spannt das Schnellspannbohrfutter selbst nach) -HINWEIS- Die Netzspannung muss mit den Angaben auf dem Im Linkslauf kann sich das Schnellspannbohrfutter Typenschild übereinstimmen. nicht öffnen. (das Schnellspannbohrfutter ist linkslauf- Verwenden Sie das Gerät immer mit dem Seitenhandgriff. - Page 11 Sicherungsschraube (Linksgewinde) von vorne zwischen den Backen hindurch mit 7–11 Nm definiert elemente nicht einwandfrei funktionieren. Lassen Sie blockiert werden. das Gerät vom Hilti-Service reparieren. Reparaturen am elektrischen Teil dürfen nur durch eine 8.3 Pflege des Geräts Elektrofachkraft ausgeführt werden.
- Page 12 10. Entsorgung Hilti-Geräte sind zu einem hohen Anteil aus wieder verwendbaren Materialien hergestellt. Voraussetzung für eine Wiederverwendung ist eine sachgemässe Stofftrennung. In vielen Ländern ist Hilti bereits eingerichtet, Ihr Altge- rät zur Verwertung zurückzunehmen. Fragen Sie den Hilti Kundenservice oder Ihren Verkaufsberater.
-
Page 13: General Information
Keep these pages open while studying the operating instructions. Contents Page In these operating instructions, the SR 16 electric drill 1. General information is referred to as " the tool ". 2. Description Location of identification data on the tool 3. -
Page 14: Description
2.2 Chuck – Toolbox or cardboard box (depending on version) – Quick-release chuck or – Key-type chuck with key 3. Tools and accessories SR 16 Chuck Quick-release chuck Chuck Key-type chuck with key Printed: 07.07.2013 | Doc-Nr: PUB / 5070701 / 000 / 00... -
Page 15: Technical Data
4. Technical data Tool SR 16 Rated power input 600 W Rated voltage 100 V, 110–120 V, 220–240 V Rated current 2.8 A at 230 V Mains frequency 50–60 Hz Weight as per EPTA-Procedure 01/2003 2.4 kg 295 × 195 × 72 mm... - Page 16 d) Do not abuse the cord. Never use the cord for car- Power tools are dangerous in the hands of untrained rying, pulling or unplugging the power tool. Keep users. cord away from heat, oil, sharp edges or moving e) Maintain power tools. Check for misalignment or parts.
-
Page 17: Before Use
Dirty or dusty electric tools should thus be checked at a Hilti service center at regular intervals, espe- cially if used frequently for working on conductive materials. Dust (especially dust from conductive materials) or dampness adhering to the surface of the tool may, under unfavorable conditions, present a risk of electric shock. -
Page 18: Operation
7. Operation the chuck. Unplug the supply cord from the mains socket. Opening the key-type chuck 1. Insert the chuck key in one of the three holes pro- The mains voltage must correspond to the informa- vided on the chuck. tion printed on the rating plate on the tool. -
Page 19: Care And Maintenance
If nec- rag from time to time. essary, your electric tool should be repaired at a Hilti repair center. 8.2 Changing the chuck Repairs to the electrical section of the tool may be car- The quick-release chuck must be tightened to the spec- ried out only by trained electrical specialists. -
Page 20: Disposal
10. Disposal Most of the materials from which Hilti electric tools are manufactured can be recycled. The materials must be correctly separated before they can be recycled. In many countries, Hilti has already made arrangements for taking back your old electric tools for recycling. Please ask your Hilti customer service department or Hilti representative for further information. - Page 21 255579/M Hilti = registered trademark of Hilti Corp., Schaan W 1992 0507 10-Pos.1 1 Printed in Liechtenstein © 2007 Right of technical and programme changes reserved S. E. & O. Printed: 07.07.2013 | Doc-Nr: PUB / 5070701 / 000 / 00...
