18) Douille de sortie DMX
19) Douille d'alimentation

5. SETUP

5.1 Montage

Installez l'appareil sur une surface plane ou dans un rack.
Montage du rack: Cet appareil est prévu pour un 19" rack (483 mm). Le rack devrait être un modèle „Double-
Door" avec la possibilité d'ouvir la face avant, ainsi que la face arrière. Le boîtier du rack devrait être équipé
d'un ventilateur. Faites attention à ce que l'air chaude puisse s'échapper du rack et qu'il y ait suffisamment
de distance vers les autres appareils.
Vous pouvez fixer le contrôleur avec quatre vis M6 au rack.
Connectez le cable de connexion avec la douille DC IN. Branchez le bloc d'alimentation.
5.2 Contrôle par le son
Le contrôle par le son est possible grâce au microphone intégré.

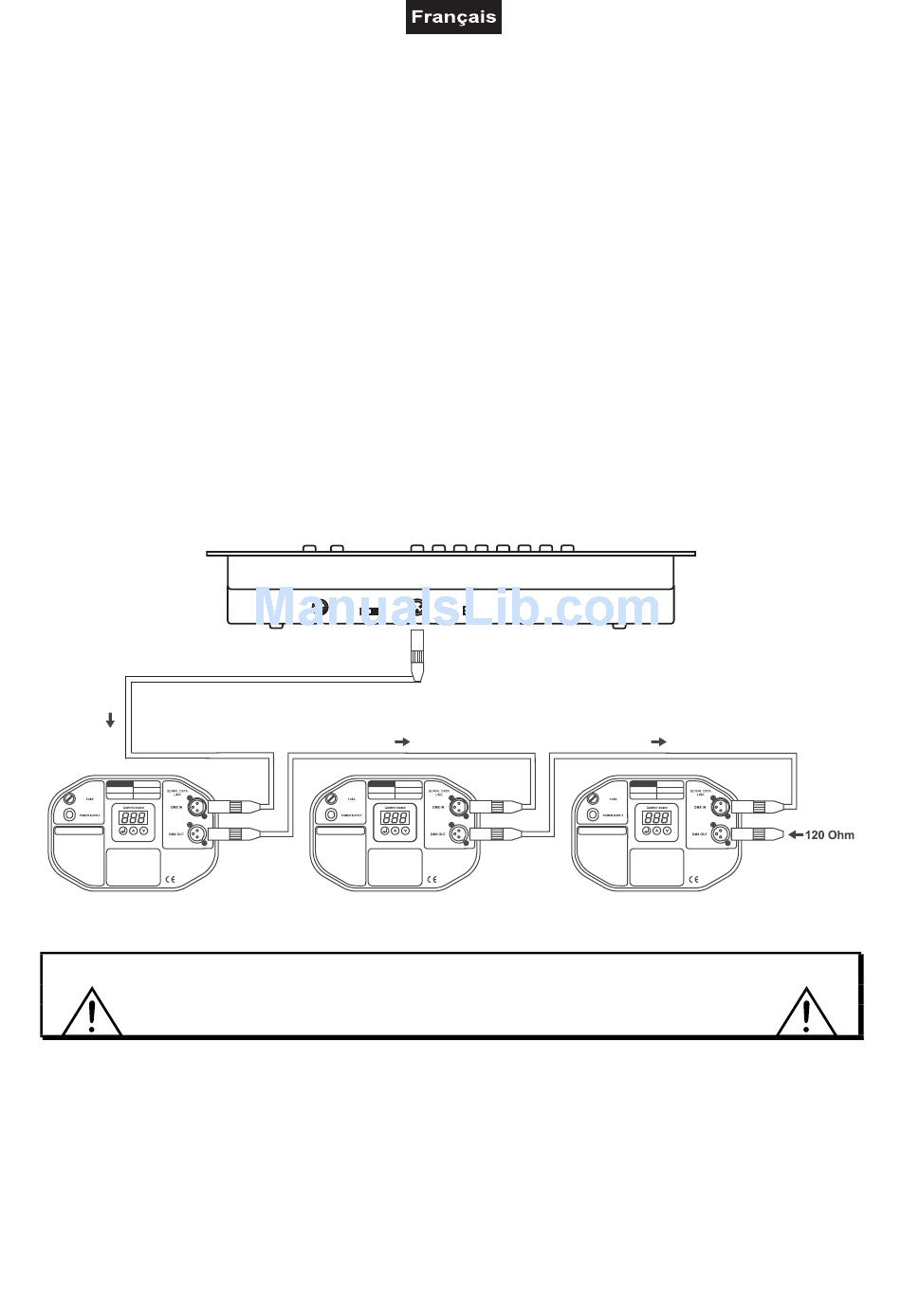

5.3 Connexion au projecteur

Projector 1 Projector 2 Projector 3
Starting address 1 Starting address 17 Starting address 33
Faites attention que les fils du câble de données n'ont pas de contact entre eux.
Il se peut autrement que les appareils ne
fonctionneront pas correctement.
Le raccord entre le contrôleur et le projecteur ainsi qu'entre les appareils individuels doit être effectué avec
un câble gainé bipolare. La connexion à fiches est effectuée par une fiche XLR à 3 pôles et des couplages.
Occupation de la connexion XLR:
Vous pouvez ajustez la polarité de la connexion grâce au sélecteur DMX POLARITY.
Connecter une chaîne DMX serielle:
Connectez la sortie DMX du DMX Operator à l'entrée DMX de l'appareil le plus proche. Toujours connectez
une sortie avec une entrée de l'appareil prochain jusqu'à ce que tous les appareils soient connectés.
24
