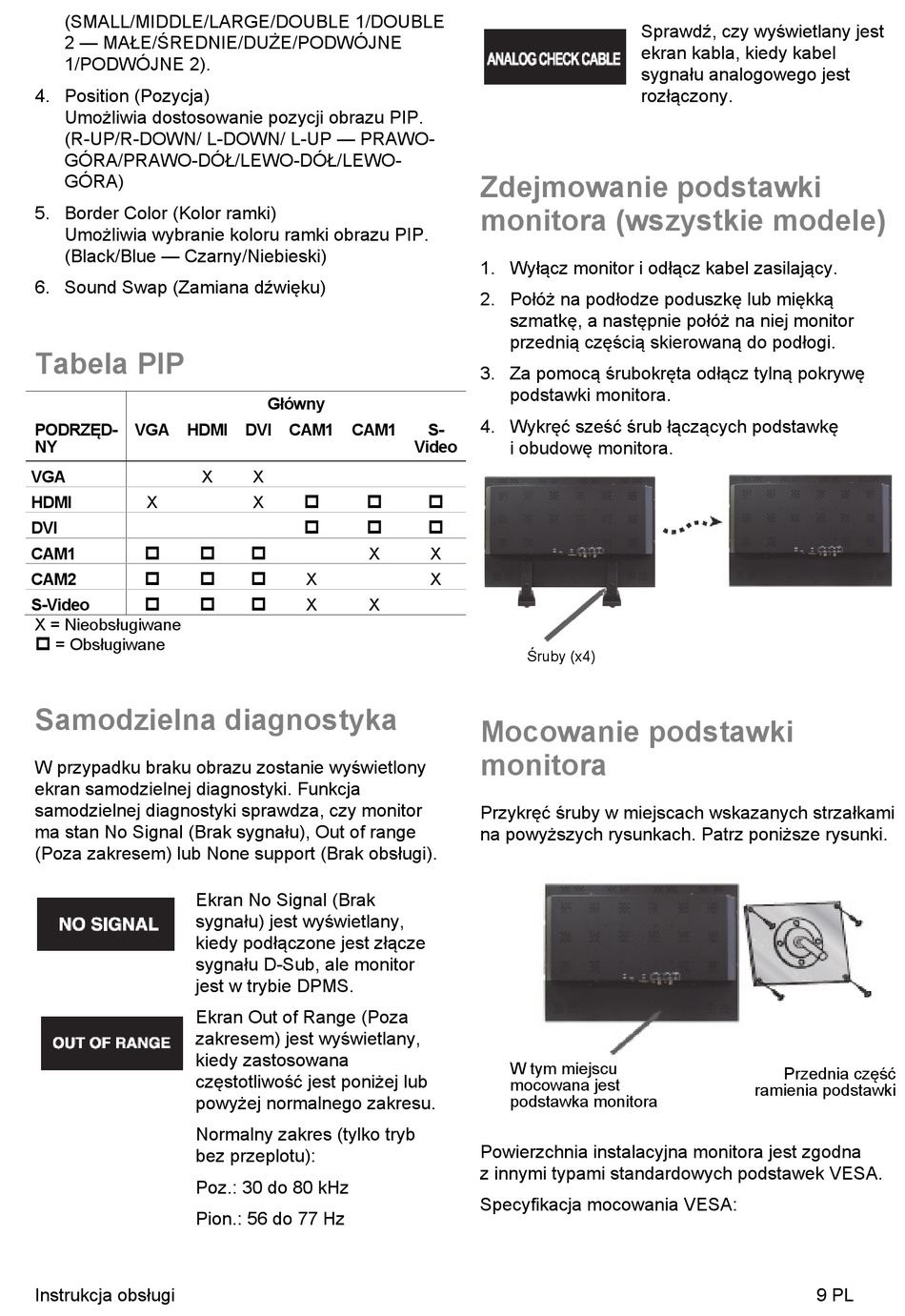

(SMALL/MIDDLE/LARGE/DOUBLE 1/DOUBLE
2 — MAŁE/ŚREDNIE/DUŻE/PODWÓJNE
1/PODWÓJNE 2).
4. Position (Pozycja)
Umożliwia dostosowanie pozycji obrazu PIP.
(R-UP/R-DOWN/ L-DOWN/ L-UP — PRAWO-
GÓRA/PRAWO-DÓŁ/LEWO-DÓŁ/LEWO-
GÓRA)
5. Border Color (Kolor ramki)
Umożliwia wybranie koloru ramki obrazu PIP.
(Black/Blue — Czarny/Niebieski)
6. Sound Swap (Zamiana dźwięku)

Tabela PIP

PODRZĘD- VGA HDMI DVI CAM1
NY
VGA
HDMI X
DVI
 
CAM1
 
CAM2
 
S-Video
X = Nieobsługiwane

= Obsługiwane

Samodzielna diagnostyka

W przypadku braku obrazu zostanie wyświetlony
ekran samodzielnej diagnostyki. Funkcja
samodzielnej diagnostyki sprawdza, czy monitor
ma stan No Signal (Brak sygnału), Out of range
(Poza zakresem) lub None support (Brak obsługi).
Ekran No Signal (Brak
sygnału) jest wyświetlany,
kiedy podłączone jest złącze
sygnału D-Sub, ale monitor
jest w trybie DPMS.
Ekran Out of Range (Poza
zakresem) jest wyświetlany,
kiedy zastosowana
częstotliwość jest poniżej lub
powyżej normalnego zakresu.
Normalny zakres (tylko tryb
bez przeplotu):
Poz.: 30 do 80 kHz
Pion.: 56 do 77 Hz
Instrukcja obsługi
Główny
CAM1
X X
 
X
 

X

X

X X
Zdejmowanie podstawki
monitora (wszystkie modele)
1. Wyłącz monitor i odłącz kabel zasilający.
2. Połóż na podłodze poduszkę lub miękką
szmatkę, a następnie połóż na niej monitor
przednią częścią skierowaną do podłogi.
3. Za pomocą śrubokręta odłącz tylną pokrywę
podstawki monitora.
4. Wykręć sześć śrub łączących podstawkę
S-
Video i obudowę monitora.


X
X
Śruby (x4)
Mocowanie podstawki
monitora
Przykręć śruby w miejscach wskazanych strzałkami
na powyższych rysunkach. Patrz poniższe rysunki.
W tym miejscu
mocowana jest
podstawka monitora
Powierzchnia instalacyjna monitora jest zgodna
z innymi typami standardowych podstawek VESA.
Specyfikacja mocowania VESA:
Sprawdź, czy wyświetlany jest
ekran kabla, kiedy kabel
sygnału analogowego jest
rozłączony.
Przednia część
ramienia podstawki
9 PL
