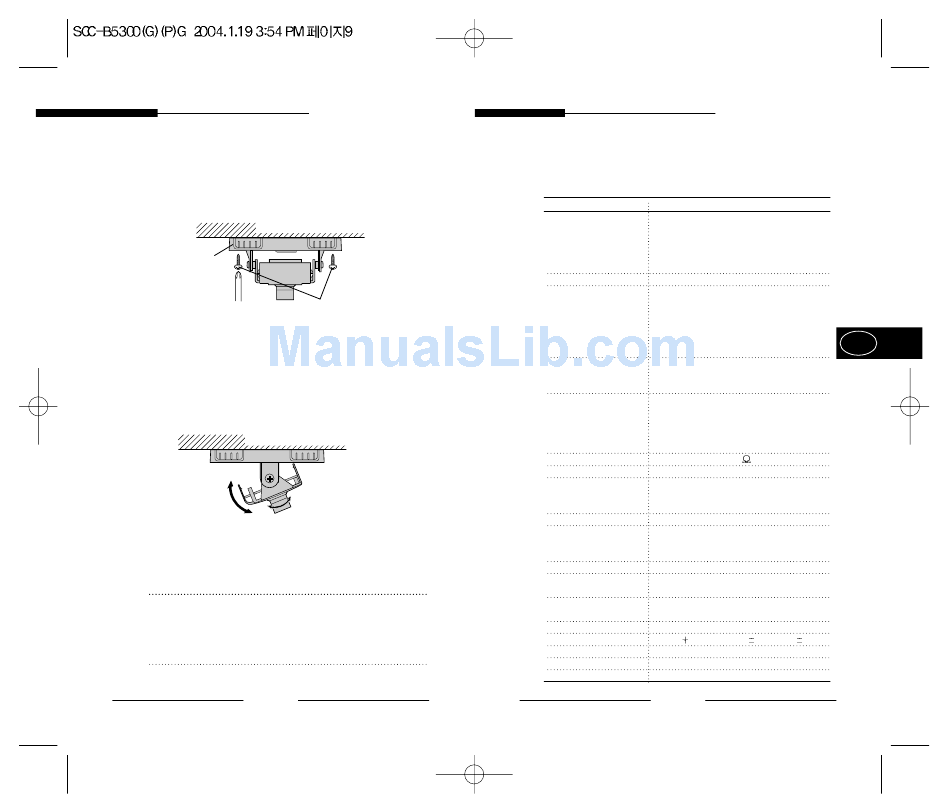

4. Bringen Sie die Kameraeinheit an Zielort mit dem
Schraubenzieher mit den mitgelieferten
Befestigungsschrauben an.
Wand oder Decke
Halterung
Schraubenzieher
5. Stellen Sie korrektes Kamerabild ein, indem Sie das
Kameragehäuse (PCB-Brett) innerhalb der
Kuppelkamera aufwärts oder abwärts verschieben,
und justieren Sie ein, indem Sie das Objektiv nach
links oder nach rechts drehen.
Wand oder Decke
Das Bild durch
Verschieben
aufwärts oder
abwärts justieren
6. Bauen Sie die Kuppelabdeckung ein, indem Sie sie
nach rechts drehen.
Anmerkung
Achten Sie bitte beim Zusammenbauen oder
Zerlegen besonders darauf, dass keine
Fremdkörper in die Objektivkappe gelangen.
8
Benutzerhandbuch
Befestigungs
schrauben
Den Fokus durch
Drehen nach links
oder nach rechts
justieren

5. Technische Daten

Artikel Spezifikation
Fernsehnorm SCC-B5300(G)/B5301(G)/B5303(G)
(Signalsystem) /B5305(G)
SCC-B5300(G)P/B5301(G)P
/B5303(G)P/ B5305(G)P
CCD-Sender 1/3" SUPER HAD IT CCD
Effektive Bildelmente SCC-B5300(G) : 510(H) x 492(V)
SCC-B5301(G)/B5303(G)/B5305(G)
SCC-B5300(G)P : 500(H) x 582(V)
SCC-B5301(G)P /B5303(G)P /B5305(G)P
Synchronisation Intern/Linelock
(Automatische Steuerung des Gleichstrom-
/Wechselstrombetriebs)
Auflösung SCC-B5300(G)(P)
SCC-B5301(G)(P)/B5303(G)(P)/B5305(G)(P)
Videoausgangssignal VBS 1.0Vp-p bei 75
Signal/Rausch abstand 50dB
Min. Belleuchtung SCC-B5300(G)(P)
eines abgebildeten SCC-B5301(G)(P)/B5303(G)(P)
Objekts /B5305(G)(P)
Elektronische Verschlusszeit Max. 1/100k s
Objektiv ( Brennpunkt) SCC-B5300(G)(P)/B5301(G)(P) : f=3.8mm
SCC-B5303(G)(P)
SCC-B5305(G)(P)
Gamma-Korrektur 0.45
Gehäusefarbe SCC-B530X(P) : Schwarz
SCC-B530XG(P) : Grau
Anschlüsse für Signalausgang: BNC Buchse,
Ein/Ausgang Netzeingang : DC/AC
Betriebs temperatur -10~+50°C
Betribsspannung DC 12V 10%,-5%, AC 24 10% (60Hz 0.3Hz)
Leistungsaufnahme 3 W
Abmessungen 100(ø) x 67(H)mm
Gewicht 180g
9
Benutzerhandbuch
: NTSC STANDARD
: PAL STANDARD
: 768(H) x 494(V)
G
: 752(H) x 582(V)
: 330 TV Zeilen (H)
350 TV Zeilen (V)
: 480 TV Zeilen (H)
350 TV Zeilen (V)
, gemischt
: 0.3 Lux
: 0.5 Lux
: f=2.9mm
: f=8mm
