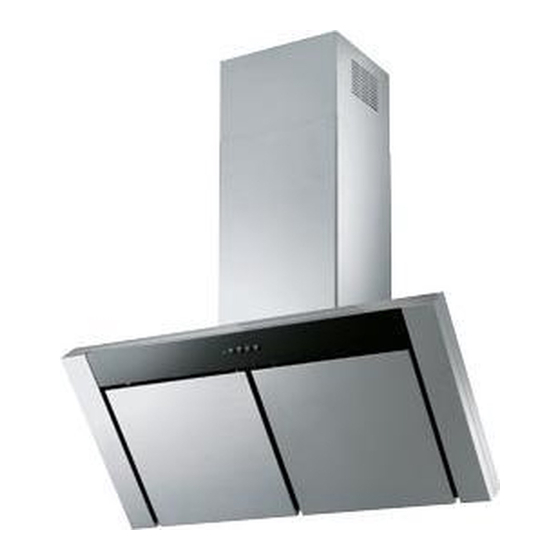

Instructions for use and installation Cooker Hood Betjenings- og installationsvejledning Emhætte Handbok för installation, användning och underhăll Spisfläkt Håndbok for installasjon bruk og vedlikehold Kjøkkenvifte Asennus-, käyttö- ja hoito-opas Liesituuletin FNE 915 XS ECS...
RECOMMENDATIONS AND SUGGESTIONS The Instructions for Use apply to several versions of this appliance. Accord- ingly, you may find descriptions of individual features that do not apply to your specific appliance. INSTALLATION • The manufacturer will not be held liable for any damages resulting from in- correct or improper installation.
INSTALLATION Wall drilling and bracket fixing 7.2.1 Wall marking: • Draw a vertical line on the supporting wall up to the ceiling, or as high as practical, at the centre of the area in which the hood will be installed. •...
Page 6
Hood body installation • Before hooking the hood body it is necessary to tighten 2 Vr screws placed in the fixing points of the body. • Hook the hood body on the 12a screws. • Tighten completely 12a support screws. •...
Page 7
ELECTRICAL CONNECTION • Connect the hood to the mains through a two-pole switch hav- ing a contact gap of at least 3 mm. • Remove the grease filters (see paragraph Maintenance) being sure that the connector of the feeding cable is correctly inserted in the socket placed on the side of the fan.
Control panel BUTTON FUNCTIONS T1 Speed Turns the Motor on at Speed one. Turns the Motor off. T2 Speed Turns the Motor on at Speed two. T3 Speed Fixed When pressed briefly, turns the Motor on at Speed three. Flashing Pressed for 2 Seconds.
MAINTENANCE Cleaning the Comfort Panels • Pull the Comfort Panel to open it. • Disconnect the panel from the hood canopy by sliding the fix- ing pin lever. • The comfort panel must never be washed in a dishwasher. • Clean the outside by using a damp cloth and neutral liquid de- tergent.
Page 10
Activated charcoal filter (Recirculation version) REPLACING THE ACTIVATED CHARCOAL FILTER • The filter is not washable and cannot be regenerated, and must be replaced approximately every 4 months of operation, or more frequently for particularly heavy usage. • Open the comfort panels pulling them downwards. •...
EASY CLEANING Removing the Grease Filters Before carrying out Maintenance on the EASY CLEANING Suction Unit: • Disconnect the hood by switching off the twopole switch on the mains power supply line, or by switching off the main power switch. •...
Page 12
Dismantling Washable Parts • To remove the side grilles protecting the fans, lift up the stop tooth using a knife or screwdriver and turn the grilles in the direc- tion indicated by the arrow. L O C F R E •...
Page 13
REASSEMBLY N.B. To avoid reassembling the wrong way round, the two fans have different couplings. • Reassemble the fans on the corresponding pins, pressing them until they snap into place. • Fit the protection grilles so that the teeth coincide in the “FREE” position and when turned to “LOCK”.
RÅD OG ANVISNINGER Denne brugervejledning gælder for flere versioner af apparatet. Der fremstilles muligvis enkelte dele af tilbehøret, der ikke vedrører jeres apparat. INSTALLATION • Producenten kan ikke holdes ansvarlig for eventuelle skader, der skyldes ukorrekt eller forkert installation. • Den mindst tilladelige sikkerhedsafstand mellem komfurets top og emhættens under- side er 650 mm (nogle modeller kan installeres lavere, jævnfør afsnittene vedrørende ydre mål og installation).
INSTALLATION Boring i væg og fastgørelse af beslag 7.2.1 Afmærkning på væg: • Tegn en lodret linje på væggen op til loftet eller så højt, det er praktisk, for at markere mid- ten af, hvor emhætten skal placeres. • Tegn en vandret linje 1040 over kogepladen. •...
Page 17
Montering af emhætte • Inden man hænger emhætten op, skal man stramme de to skru- er Vr, som sidder i hættens ophængningspunkter. • Hæng emhætten op på de forberedte skruer 12a. • Stram ophængningsskruerne 12a helt til. • Ved at dreje på skruerne Vr nivelleres emhætten. •...
Page 18
TILSLUTNING TIL STRØMFORSYNING • Tilslut emhætten til elnettet, idet der indsættes en topolet af- bryder med en kontaktafstand på mindst 3 mm. • Fjern fedtfiltrene (se afsnittet ”Vedligeholdelse”) og kontroller, at eltilslutningens kabelklemme er korrekt indsat i udsugnings- gruppens stik. 7.2.1 Montering af aftræk Øverste aftræk...
VEDLIGEHOLDELSE Rengøring af Komfortpanelerne • Åbn Komfortpanelet ved at trække i det. • Kobl panelet fra emhættens hoveddel ved at forskyde fastgø- ringstappens særlige greb. • Komfortpanelet må under ingen omstændigheder vaskes i op- vaskemaskine. • Rens det udvendigt med en fugtig klud og et mildt rengørings- middel.
Page 21
Lugtfilter (Filtrerende version) UDSKIFTNING AF LUGTFILTRET MED AKTIVT KUL • Det kan hverken vaskes eller gendannes, og det skal renses cir- ka hver 4. måned eller oftere ved særlig intensiv anvendelse. • Åbn Komfortpanelerne ved at trække i dem. • Fjern fedtfiltrene af metal. •...
EASY CLEANING Udtagning af fedtfiltre Før man går i gang med vedligeholdelsen af EASY CLEANING udsugningsenheden: • Frakobl emhætten ved at aktivere den topo- lede afbryder, der er installeret på netforsy- ningen, eller hovedafbryderen. • Fjern fedtfiltrene fra emhætten. • Fjern lugtfiltrene, hvis det drejer sig om den filtrerende version af emhætten: •...
Page 23
Afmontering af de dele, der kan vaskes • Sideristene, der beskytter rotorerne, fjernes ved at hæve spærrehakkene med spidsen af en skruetrækker eller en kniv og dreje dem i pilens retning. L O C F R E • Tag fat i rotorerne i hullerne, og træk dem RENGØRING •...
Page 24
GENMONTERING OBS: For at undgå at bytte om på rotorerne, når de sættes på plads igen, er deres tilkoblingssteder forskellige. • Sæt rotorerne tilbage på de tilsvarende tap- pe, idet der presses, indtil der høres et klik. • Montér beskyttelsesristene, idet hakkene i positionen ”FREE”...
REKOMMENDATIONER OCH TIPS Denna bruksanvisning är förutsedd för flera versioner av apparaten. Det är möjligt att vissa enskilda utrustningsdetaljer, inte berör din apparat. INSTALLATION • Tillverkaren åtar sig inget ansvar för fel som beror på felaktig eller olämplig instal- lation. •...
INSTALLATION Montering av väggfästen, märkning på vägg 7.2.1 Markering på vägg: • Ett vertikalt streck upp till taket eller max. gränsen, i mitten av köksfläktens monteringsom- råde. • Ett horisontellt streck 1040 mm ovanför tillagningshällen. • Placera konsolen 7.2.1 1-2 mm från taket eller den övre gränsen enligt anvisningarna. Ställ in konsolens mitt (hack) på...
Page 28
Montering av köksfläktsstomme • Innan du hakar fast köksfläktsstommen, skruva fast de 2 skru- varna Vr som sitter i upphängningspunkterna på köksfläkts- stommen. • Haka fast köksfläktsstommen i de förberedda 12a skruvarna. • Skruva fast 12a stödskruvarna. • Skruva på skruvarna Vr för att nivellera köksfläktsstommen. •...
Page 29
ELEKTRISK ANSLUTNING • Anslut fläktkåpan till eluttaget och installera en tvåpolig bryta- re med en öppning på minst 3 mm emellan kontakterna. • Avlägsna fettfiltren (se avsnitt “Underhåll”) och se till att nät- sladdens kontaktdon är rätt isatt i fläktens uttag 7.2.1 MONTERING AV SKORSTEN Skorsten, övre sektion...
ANVÄNDING Kontrollpanel KNAPP LYSDIOD FUNKTIONER T1 Hastighet Tänd Aktiverar motorn på den första hastigheten. Stänger av motorn. T2 Hastighet Tänd Aktiverar motorn på den andra hastigheten. T3 Hastighet Fast Om den trycks kort aktiverar den motorn på den tredje hastigheten. Blinkande Om den trycks i 2 sekunder.
UNDERHÅLL Rengöring av Confortpanel • Öppna Confortpanelen genom att dra i den. • Haka av panelen från köksfläktsstommen genom att skjuta fäststiftets spak. • Confortpanelen får absolut inte diskas i diskmaskin. • Rengör den utvändigt med en fuktig trasa och diskmedel. •...
Page 32
Luktfilter (Filtrerande version) BYTE AV LUKTFILTER MED AKTIVT KOL • Det kan inte diskas eller regenereras, det ska bytas varje 4:e månad eller oftare, för en speciellt intensiv användning. • Öppna Comfortpanelerna genom att dra i dem. • Avlägsna metallfettfiltren. •...
EASY CLEANING Borttagning av fettfilter. Innan du påbörjar underhållet av utsugnings- enheten EASY CLEANING: • Slå ifrån köksfläkten med den bipolära bry- taren installerad på försörjningsnätet eller med huvudströmbrytaren. • Ta ut fettfiltren ur köksfläkten. • Ta ut luktfiltren, vid köksfläkt i filtrerande version: •...
Page 34
Demontering av de diskbara delarna • För att avlägsna skyddsgallren på sidorna av fläkthjulen, lyft upp låstanden med spet- sen av en skruvmejsel eller kniv och vrid dem i pilens riktning. L O C F R E • Ta tag i fläkthjulen i de förberedda hålen och dra ut dem.
Page 35
ÅTERMONTERING N.B. För att undvika omvända monteringar, har fläkthjulen differentierade kopplingar. • Montera fläkthjulen på de motsvarande stif- ten och tryck tills du hör klicket för fast- hakningen. • Montera skyddsgallren och låt tänderna sammanfalla i läge “FREE” och vrid dem mot “LOCK”.
ANBEFALINGER OG FORSLAG Denne bruksanvisningen gjelder for flere maskinutgaver. Det kan finnes be- skrivelser av enkelte deler som ikke gjelder din maskin. INSTALLASJON • Produsenten skal ikke kunne holdes ansvarlig for eventuelle skader som opp- står som følge av feil eller ufullstendig montering. •...
EGENSKAPER Dimensjoner Min. Min. 450mm 450mm Deler Ref. Antall Produktets deler Kjøkkenviftens hoveddel komplett med: Kontroller, lys, 14.1 vifteenhet, filtre 7.2.1 Uttrekkbart røkrør; består av: Øverste røkrør Nederste røkrør Reduksjonsflens med en diameter på 150-120 mm 14.1 Forlengelsesledning for luftutløpskopling Luftutløpskopling Ref.
INSTALLASJON Boring av hull i veggen og festing av konsollene 7.2.1 Tegn opp følgende på veggen: • En vertikal linje helt opp til taket eller til den øverste grensen, på midten av området hvor kjøk- kenviften skal monteres. • En horisontal linje som er min. 1 040 mm over platetoppen. •...
Page 39
Montering av kjøkkenviftens hoveddel • Før du hekter på kjøkkenviftens hoveddel, må du stramme de to skruene Vr som er plassert på hektepunktene til kjøkkenvif- tens hoveddel. • Hekt kjøkkenviftens hoveddel på skruene 12a. • Stram til skruene 12a. • Skru på skruene Vr for å nivellere kjøkkenviftens hoveddel. •...
Page 40
ELEKTRISK TILKOPLING • Kople kjøkkenviften til strømnettet med en topolet bryter med en kontaktåpning på minst 3 mm. • Fjern fettfiltrene (se avsnittet Vedlikehold) og kontroller at kop- lingsstykket til nettkabelen er korrekt innført i stikkontakten til sugesystemet. 7.2.1 Montering av røkrøret Øverste røkrør •...
BRUK Kontrollpanel KNAPP FUNKSJONER T1 Hastighet Tent Slår motoren på ved den første hastigheten. Slår av motoren. T2 Hastighet Tent Slår motoren på ved den andre hastigheten. T3 Hastighet Tent konstant Trykk kort på knappen for å slå motoren på ved den tredje hastigheten.
VEDLIKEHOLD Rengjøring av Confort Panel • Trekk i Confort Panel for å åpne det. • Hekt panelet av kjøkkenviftens hoveddel ved å la festestiftens spake gli. • Confort Panel skal ikke vaskes i oppvaskmaskinen. • Rengjør det utvendig med en fuktig klut og flytende nøytralt vaskemiddel.
Page 43
Aktivt kullfilter (filtreringsversjon) BYTTE AV DET AKTIVE KULLFILTERET • Dette filteret kan ikke vaskes eller regenereres. Det skal byttes ut minst hver fjerde måned eller oftere avhengig av bruksfor- holdene. • Trekk i Confort Panel for å åpne dem. • Ta ut de metalliske fettfiltrene. •...
EASY CLEANING Fjerning av fettfiltrene Gjør som følger før du utfører vedlikehold på sugesystemenheten EASY CLEANING: • Frakople kjøkkenviften med den topolete bryteren på strømnettet eller med hovedbry- teren. • Ta fettfiltrene ut av kjøkkenviften. • Fjern de aktive kullfiltrene (filtreringsver- sjon): •...
Page 45
Demontering av delene som kan vaskes • For å fjerne beskyttelseristene på siden av viftebladene må du løfte sperreanordningen med spissen til et skrujern eller en kniv og dreie dem i pilens retning. L O C F R E • Ta tak i viftebladene i de bestemte hullene og trekk dem ut.
Page 46
GJENMONTERING NB.: For ikke å bytte om monteringsretningen har viftebladene ulike fester. • Gjenmonter viftebladene på de tilhørende stiftene. Trykk helt til de hektes på plass. • Pass på at sperreanordningene står i posi- sjon “FREE” og monter beskyttelsesristene. Drei deretter beskyttelsesristene “LOCK”.
OHJEET JA SUOSITUKSET Nämä käyttöohjeet koskevat useita tuuletintyyppejä. On mahdollista, että teksti käsittelee yksityiskohtia, jotka eivät kuulu valitsemaanne tuulettimeen. ASENNUS • Valmistaja ei vastaa virheellisestä tai huolimattomasta asennuksesta aiheutu- vista vahingoista • Pienin sallittu turvaetäisyys liesitason ja liesikuvun välillä on 650 mm (jotkut mallit voidaan asentaa alemmas, katso mittoja ja asennusta koskevia kappalei- ta).
MITAT JA OSAT Mitat Min. Min. 450mm 450mm Osat Viite Lkm Tuotteen osat Liesituulettimen runko, johon kuuluu: Kytkimet, valo, 14.1 tuuletusyksikkö, suodattimet Teleskooppihormi, jossa on: 7.2.1 Ylähormi Alahormi Sovituslaippa ø 150-120 mm 14.1 Ilman ulostuloliitoksen jatke Ilman ulostuloliitos Viite Lkm Asennuksen osat 7.2.1 Ylähormin kiinnitystuet Liitoksen tuki...
ASENNUS Seinän poraus ja tukien kiinnittäminen 7.2.1 Merkitse seinälle: • pystysuora viiva kattoon tai ylärajaan saakka liesituulettimen asennusalueen keskikohdalle, • vaakasuora viiva: vähintään 1040 mm keittotason yläpuolelle. • Aseta tuki 7.2.1 kuten kuvassa 1-2 mm katosta tai ylärajasta niin että sen keskikohta (kolot) on pystysuoran viitelinjan kohdalla.
Page 50
Liesituulettimen rungon kokoaminen • Ennen rungon kiinnittämistä on kiristettävä rungon kiinnitys- kohtien kaksi ruuvia Vr. • Kiinnitä runko ruuveihin 12a. • Kiristä tukiruuvit 12a. • Tasapainota liesituulettimen runko ruuveilla Vr. • Korjaa huppu lopullisesti kiristämällä 12a turvallisuus ruuvi. Ilmanpoistoputket HORMILIITÄNTÄINEN MALLI Tämä...
Page 51
SÄHKÖLIITÄNTÄ • Liitä liesituuletin sähköverkkoon turvakytkimen kautta, jonka kontaktien väli on ainakin 3 mm. • Poista rasvasuodattimet (katso kappaletta “Huolto”) ja varmista, että virtajohdon liitin on kunnolla kiinni imulaitteessa 7.2.1 Hormin asennus Ylähormi • Levitä hieman sivujen reunoja, kiinnitä ne tukiin 7.2.1 ja sulje •...
KÄYTTÖ Käyttöpaneeli PAINIKE MERKKIVALO TOIMINNOT T1 Nopeus Palaa Käynnistää moottorin ensimmäisellä nopeudella. Sammuttaa moottorin. T2 Nopeus Palaa Käynnistää moottorin toisella nopeudella. T3 Nopeus Kiinteä Lyhyt painallus käynnistää moottorin kolmannella nopeudella. Vilkkuva Kun painiketta painetaan 2 sekunnin ajan. Aktivoi neljännen nopeuden, joka toimii 10 minuuttia. Ajastetun ajan päätyttyä...
HUOLTO Confort Panel -osien puhdistus • Avaa Confort Panel -osat kevyesti ulospäin vetämällä. • Irrota osat tuulettimesta siirtämällä kiinnitystapin vipua. • Confort panel -osia ei missään tapauksessa saa pestä astian- pesukoneessa. • Puhdista osat ulkopuolelta kostealla liinalla ja miedolla pesuai- neella.
Page 54
Aktiivihiilisuodatin (Kiertoilmaversio) AKTIIVIHIILISUODATTIMEN VAIHTO • Aktiivihiilisuodatinta ei voi pestä. Se vaihdetaan neljän kuu- kauden väliajoin tai useimmin, mikäli tuulettimen käyttö on erityisen runsasta. • Avaa Comfort Panel vetämällä niitä kevyesti ulospäin. • Poista metalliset rasvasuodattimet. • Poista keittiöhajujen kyllästämä aktiivihiilisuodatin vetämällä sen hakasista.
EASY CLEANING Rasvasuodattimien irrottaminen Ennen EASY CLEANING -imulaitteen huol- toa toimi seuraavasti: • poista tuuletin sähköverkosta kytkemällä päältä virransyöttöjohdon kaksinapainen kytkin tai katkaisemalla virta päävirtakyt- kimestä • poista rasvasuodattimet • jos tuuletin toimii kiertoilmaversiolla, pois- ta hiilisuodattimet • litteäsalvalliset hiilisuodattimet (A): avaa salvat •...
Page 56
Pestävien osien irrottaminen • Puhaltimia suojaavien sivusäleikköjen pois- tamiseksi nosta lukitustappia ylöspäin veit- sen tai ruuvimeisselin avulla. Käännä sä- leikköjä nuolen osoittamaan suuntaan. L O C F R E • Vedä puhaltimet ulos. PUHDISTUS • Pese puhaltimet ja suojasäleiköt tavallisella astianpesuaineella.
Page 57
KOKOAMINEN Huom. Puhaltimet on varustettu erilaisilla liittimillä niiden väärinpäin asentamisen estämisek- • Asenna puhaltimet paikoilleen niitä vastaa- viin tappeihin. Paina puhaltimia kevyesti, kunnes ne naksahtavat paikoilleen. • Asenna suojasäleiköt paikoilleen. Aseta säleikön hammastus “FREE”-merkinnän kohdalle ja kierrä säleikköjä “LOCK”- merkinnän suuntaan. •...
Page 60
Franke S.p.a. Via Pignolini,2 37019 Peschiera del Garda (VR) www.franke.it 436005280_ver1...
