NITRO 50
NAVODILO ZA UPORABO
(slo)
USER'S MANUAL
(ang)
UPUTSTVA ZA UPOTREBU
(hrv)
УПУТСТВА ЗА УПОТРЕБУ
(ср)

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NITRO 50 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Tomos NITRO 50

Summary of Contents for Tomos NITRO 50

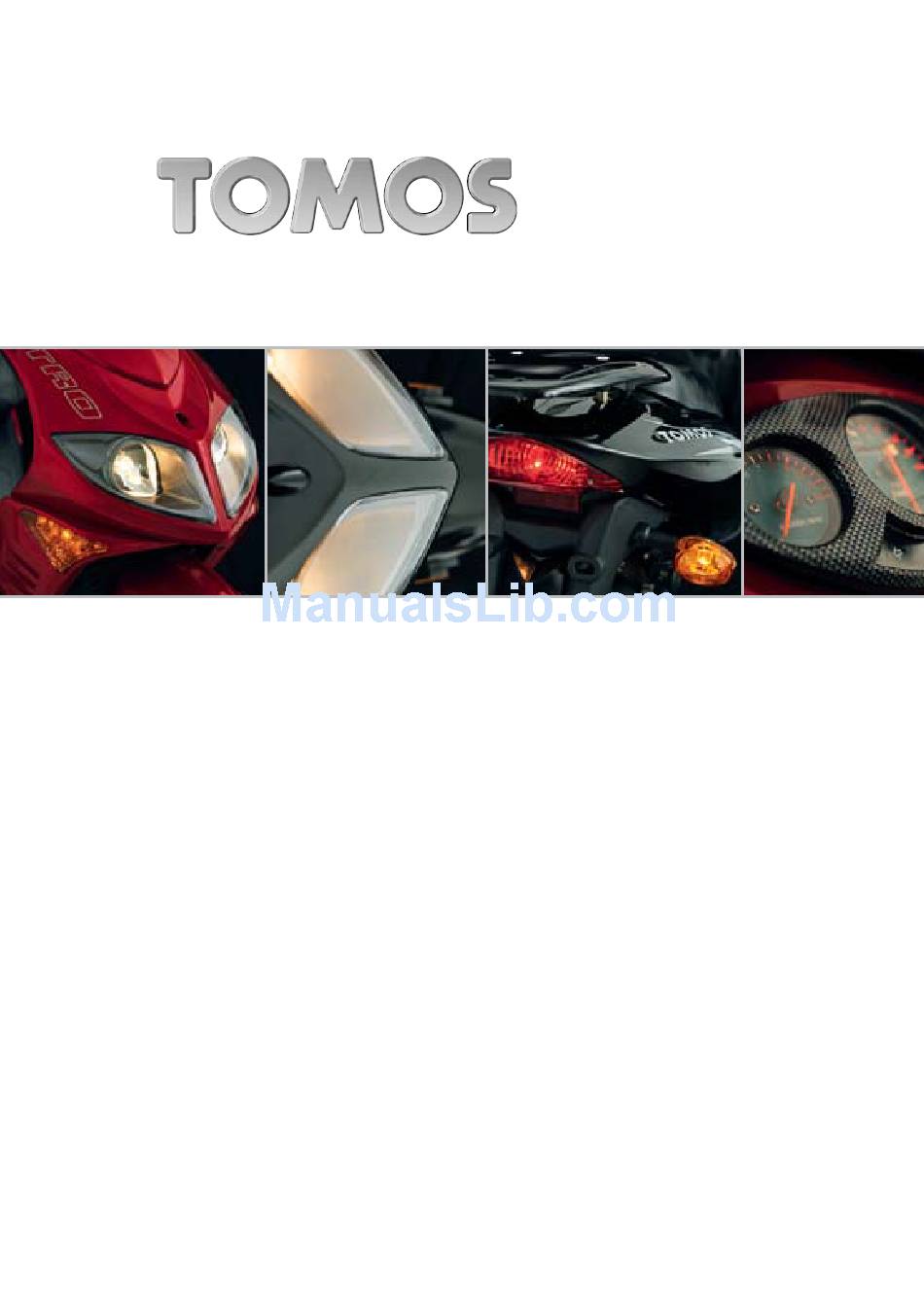

  • Page 1 NITRO 50 NAVODILO ZA UPORABO (slo) USER'S MANUAL (ang) UPUTSTVA ZA UPOTREBU (hrv) УПУТСТВА ЗА УПОТРЕБУ (ср)
  • Page 3 UVOD Čestitamo! Postali ste lastnik skuterja TOMOS NITRO. Če boste sledili navodilom v tem priročniku, se boste lahko dolgo in zadovoljno vozili z vašim motorjem. V priročniku so razloženi delovanje, pregledovanje, osnovno vzdrževanje in nastavitve vašega novega skuterja TOMOS. Za kakršna koli dodatna vprašanja o teh postopkih, prosimo, da se obrnete na najbližjega prodajalca skuterjev TOMOS.

  • Page 4: Table Of Contents

    1. VSEBINA 2. Opis vozila 3. Pred vožnjo 4. Varna vožnja 5. Vožnja 6. Uporaba originalnih rezervnih delov 7. Uporaba posameznih komponent Merilniki Stikalo za vžig Zaklepanje krmila Uporaba gumbov stikal Ključavnica na sedežu Prostor za shranjevanje Varovalo za čelado Pokrov rezervoarja Zavora 8. Pomembni napotki in opozorila pri zagonu motorja 9. Speljevanje Uporaba ročke za plin Parkiranje 10. Pregled in vzdrževanje pred vožnjo Rutinski pregled...

  • Page 5: Opis Vozila

    OPIS VOZILA MODEL: TOMOS Nitro 50 in Nitro 125 Stikalo za vklop/izklop motorja Varovalke in Akumulator C.D.I. Sprednji smerokaz Pokrov rezervoarja Kratka/dolga luč/ smerokaz Sprednji žaromet/ Pozicijska luč Ključavnica na sedežu Zračni filter Stransko stojalo Nožno zaganjač Prostor za shranjevanje Varovalo za Kontrola nivoja čelado olja Sredinsko stojalo Števec...

  • Page 6: Pred Vožnjo

    3. PRED VOŽNJO V tem priročniku je opisana pravilna uporaba skuterja, vključno z varno vožnjo in enostavnimi pregledi. Za udobnejšo in varnejšo vožnjo pazljivo preberite ta priročnik. Za boljšo varnost prosite vašega pooblaščenega trgovca TOMOS za priročnik za uporabo in pazljivo preberite naslednje: •Pravilna uporaba skuterja. •Pregled in vzdrževanje pred dostavo.

  • Page 7: Vožnja

    Zato je pri menjavi rezervnih delov treba kupiti »originalne rezervne dele TOMOS« pri »pooblaščenem trgovcu podjetja TOMOS«. Če kupujete poceni ali ponarejene nadomestne rezervne dele na trgu, ne morete uveljavljati garancije za kakovost ali trajanje. Prav tako lahko pride do neljubih težav in zmanjšane zmogljivosti delovanja skuterja.

  • Page 8: Uporaba Posameznih Komponent

    7. UPORABA POSAMEZNIH KOMPONENT Prikazano je delovanje 4-taktnega zračno hlajenega 50 in 125 ccm skuterja TOMOS, ki se lahko razlikuje glede na model. Poglejte na konec tega priročnika. MERILNIKI Oblika merilnika hitrosti je lahko različna pri različnih modelih, lokacija pa je ponavadi ista. Kilometrski števec Merilnik hitrosti Tahometer Števec za gorivo Indikator levega in desnega smerokaza Indikator za dolgo luč...

  • Page 9: Stikalo Za Vžig

    DELOVANJE STIKALA ZA VŽIG STIKALO ZA VŽIG Položaj “ON”: • V tem položaju se lahko motor zažene. • K ljuč za vžig ne more biti odstranjen. Položaj “OFF”: • M otor je ugasnjen in se ga ne da zagnati v tem položaju. • K ljuč za vžig se lahko odstrani. DELOVANJE STIKALA ZA ZAKLEPANJE KRMILA PREVIDNO: Položaj “zaklenjeno krmilo“...
  • Page 10 • Gumb za električni vžig To je gumb (stikalo) za zagon motorja. Z glavnim stikalom na “ ON“ pritisnite ta gumb, medtem ko držite pritisnjeno sprednjo ali zadnjo zavoro in motor se bo zagnal. • PREVIDNO: • Takoj po zagonu spustite ta gumb in ga nikoli ne pritisnite še enkrat, da se izognete poškodbam motorja. •...

  • Page 11: Ključavnica Na Sedežu

    KLJUČAVNICA NA SEDEŽU • Odklepanje: Ključavnica na sedežu Vstavite ključ za vžig in obrnite v levo, da odklenete. • Zaklepanje: Pritisnite sedež dol in ga tako avtomatsko zaklenite. Ko se bo zatič sedeža zaskočil, preverite, če je zaklenjen, in sicer tako, da narahlo dvignete sedež. •...

  • Page 12: Pokrov Rezervoarja

    POKROVI REZERVOARJA Pokrov rezervoarja je za sedežem, poleg zadnjega nosilca. 1. Vstavite ključ v pokrov rezervoarja in obrnite pokrov v smeri urinega kazalca, potem pa lahko pokrov odstranite. 2. Pazite, da pri dolivanju ne natočite preveč goriva. 3. Znak “△” na pokrovu uskladite z znakom “△” na rezervoarju za gorivo, nato obrnite pokrov v nasprotni smeri urinega kazalca in zaklenite pokrov rezervoarja za gorivo.

  • Page 13: Pomembni Napotki In Opozorila Pri Zagonu Motorja

    8. POMEMBNA NAVODILA IN OPOZORILA ZA ZAGON MOTORJA • PREVIDNO: • P reverite nivo olja in goriva in zagotovite, da sta ustrezna. • Z a zagon motorja mora biti sredinsko stojalo skuterja trdno na tleh, pritisnjena mora biti zadnja zavora, ker s tem preprečite, da bi se skuter nenadoma premaknil naprej. 1.

  • Page 14: Speljevanje

    9. NAJBOLJŠI NAČIN ZA SPELJEVANJE • Vključite smerokaz pred speljevanjem in prepričajte se, da se vam od zadaj ne približuje nobeno vozilo. Potem speljite. UPRAVLJANJE ROČKE ZA PLIN Pospeševanje: Z a povišanje hitrosti. Ko se vozite po nagnjeni cesti obračajte ročko za plin počasi, da omogočite dobro delovanje motorja.

  • Page 15: Pregled In Vzdrževanje Pred Vožnjo

    • PREVIDNO: • Č e je bila ugotovljena kakršnakoli težava med rutinskim pregledom, jo odpravite pred ponovno uporabo skuterja, vaš skuter naj po potrebi pregleda in popravi pooblaščeni trgovec TOMOS-a. KONTROLA MOTORNEGA OLJA IN MENJAVA • PREGLED: 1. Za podporo skuterja na ravni podlagi uporabite sredinsko stojalo, odstranite merilno paličico, ko je motor ugasnjen 3 do 5 minut.

  • Page 16: Pregled Goriva

    MENJAVA OLJA: • Zamenjajte motorno olje po prvih 300 kilometrih, potem pa menjavajte motorno olje na vsakih 3000 kilometrov. • Vsakih 600 kilometrov preverite, če je dovolj motornega olja, da zagotovite maksimalno delovanje motorja. Če ugotovite, da je motornega olja premalo, ga dodajte do zgornje meje. Zgornja meja •...

  • Page 17: Pregled In Nastavitev Prostega Gibanja Zavore

    PREGLED IN REGULIRANJE HODA ZAVOR PREGLED: (Hod ročice za zavore mora biti pregledan z ugasnjenim motorjem.) Hod ročice za zavoro in hod pedala za sprednje in zadnje kolo. • Če preverjate ročno ročico zavore za sprednje kolo, mora biti njen hod (od položaja, ko ne zavirate, do začetnega zaviranja) 10-20 mm.

  • Page 18: Pregled Zavornega Diska (Odvisno Od Modela)

    Če se je to zgodilo, odpeljite skuter k pooblaščenemu trgovcu TOMOS, ki ga bo popravil ali servisiral. • PREVIDNO: Ko je hod med 10-20 mm, preverite indikatorje zavor (puščanje, poškodbe,...

  • Page 19: Nastavitev Teka Ročke Za Plin

    Vijak za zaklepanje PREGLED IN VZDRŽEVANJE AKUMULATORJA • Skuter je opremljen z akumulatorjem, ki ga ni treba vzdrževati, torej ni treba preverjati in dodajati elektrolita. Če se pojavi kakšna nenormalnost, naj vae skuter pregleda pooblaščeni trgovec TOMOS-a Čiščenje klem akumulatorja • Odstranite kleme akumulatorja in jih očistite, če je na njih umazanija in korozija.

  • Page 20: Pregled Pnevmatik

    • Stresite krmilo gor in dol ter naprej in nazaj in preverite, če je razrahljano, če nudi preveč upora ali se nagiba na eno stran. • Preverite, če je krmilo preveč utesnjeno zaradi zavornih kablov. • Odpeljite vaš skuter k pooblaščenemu trgovcu TOMOS-a na pregled ali nastavitve, če odkrijete kakršnekoli težave.

  • Page 21: Pregled In Menjava Varovalk

    PREGLED IN MENJAVA VAROVALK Izklopite stikalo za vžig in preverite varovalke, če so nepoškodovane. Zamenjajte poškodovano varovalko z enako močno novo varovalko (10AX2/15AX2). Menjava poškodovane varovalke z varovalko, ki ima več kot 10 ali 15 amperov, z medeninasto ali železno nitko, je strogo prepovedana, ker lahko povzroči okvaro na električnem sistemu in tokokrogu.

  • Page 22: Pregled Odtekanja Goriva

    PREVERJANJE IZTEKANJA GORIVA • Preverite rezervoar, posodico za gorivo na uplinjaču, cev za gorivo in uplinjač, če puščajo. PREVERJANJE MAZANJA RAZLIČNIH MEHANIZMOV SKUTERJA • Preverite tečaje skuterja, če so dovolj namazani. (na primer tečaj srednjega stojala, stranskega stojala, zavorne ročice in pedala ...). PREVERJANJE VŽIGALNE SVEČKE • Odstranite kapico vžigalne svečke (odstranite vžigalno svečko z uporabo ključa za svečke, ki je v kompletu orodja).

  • Page 23: Neobičajno Stanje Ali Težava

    • Če ni nobenih zgoraj navedenih problemov in se motor še vedno noče zagnati, naj vaš skuter pregleda pooblaščeni servis TOMOS-a. 12. ELEKTRIČNI VŽIGALNI SISTEM C.D.I. Pri sistemu C.D.I se za dovajanje elektrike, ki jo ustvarja tuljava generatorja, do tuljave za vžig uporablja načelo naelektritve in razelektritve v skladu z navedenim časom vžiga, da lahko vžigalna svečka proizvaja iskre, kot je...

  • Page 24: Previdnost Pri Vožnji Skuterja

    15. PREVIDNOST PRI VOŽNJI SKUTERJA 1. Dvignite skuter s sredinskim stojalom in se usedite na sedež. Potisnite skuter naprej, da lahko dvignete sredinsko stojalo. • PREVIDNO: • N ikoli preveč ne obračajte ročke za plin za povečanje obratov motorja preden speljete. 2. Z leve strani se pravilno usedite na sedež, desno nogo imejte trdno na tleh, da se skuter ne bi prevrnil. •...

  • Page 25: Razpored Rednega Vzdrževanja

    ☆ Zgoraj navedeni razpored vzdrževanja velja za mesečni pregled, ali po številu prevoženih kilometrov, karkoli je prej. ※ Vaš skuter naj periodično pregleda in prilagodi pooblaščeni trgovec TOMOS-a, tako da bo vedno v najboljšem stanju. Legenda: I – Pregled, čiščenje in prilagoditve R - Zamenjava C –...

  • Page 26: Specifikacija

    17. SPECIFIKACIJA 50 ccm Model TOMOS Nitro 50 ccm Predmet Specifikacija Dolžina 1800 mm 700 mm Širina Višina 1125 mm Medosje 1300 mm 96 kg Neto teža Motor 4-taktni motor z enim cilindrom Gorivo Neosvinčeni 95-oktanski benzin Vrsta hlajenja Ventilacijsko zračno hlajenje 49,5 ccm Prostornina Kompresijsko razmerje 11.8:1...

  • Page 27: Specifikacija

    17. SPECIFIKACIJA 125 ccm Model TOMOS Nitro 125 ccm Predmet Specifikacija Dolžina 1800 mm Širina 700 mm Višina 1125 mm Medosje 1300 mm Neto teža 106 kg Motor 4-taktni motor z enim cilindrom Gorivo Neosvinčeni 95-oktanski benzin Vrsta hlajenja Ventilacijsko zračno hlajenje Prostornina 125 ccm Kompresijsko razmerje 10.1:1...

  • Page 28: Pogoji Garancije

    • nameščanja delov na motorno kolo, predelav ali prilagoditev motornega kolesa, ki niso dovoljene s strani podjetja TOMOS; • popravil motornega kolesa, ki jih izvede delavnica, ki ni pooblaščena s strani podjetja TOMOS; • neustrezne uporabe motornega kolesa (na primer: sodelovanje na tekmah, prekomerna obremenitev, predolga neuporaba motornega kolesa);...
  • Page 29 NITRO 50 USER’S MANUAL (ang)
  • Page 31 PREFACE Congratulations! You are now the owner of a TOMOS NITRO twowheeler. Should you follow the instructions in this manual, you will enjoy many km of riding on your twowheeler. This manual explains the function, inspection, basic maintenance and setting procedures of your new TOMOS twowheeler.
  • Page 32 1. CONTENTS 2. Control location 3. Before riding 4. Safe riding 5. Driving 6. Use genuine spare parts 7. Use of each component Gauges Operation of ignition switch Operation of steering handle lock switch Use of buttons Seat lock Storage box Safety helmet hook Fuel tank cap Brake 8. Important points and cautions for starting engine 9. The best way to drive off The control of throttle valve handle Parking method...

  • Page 33: Control Location

    CONTROL LOCATION MODEL: TOMOS Nitro 50 and Nitro 125 Engine stop switch/Starter switch Fuses &C.D.I Battery Front turn signal light Fuel tank cap High& Low beam/Turn signal/ Horn switch Front light/ Position light Seat lock Air Cleaner Side stand Kick starter pedal Storage box Helmet hook Oil level...

  • Page 34: Before Riding

    This manual describes the correct usage of this twowheeler including safety riding, simple inspection methods and so on. For a more comfortable and safety riding, please read this manual carefully. For your safety, please ask your TOMOS authorized dealer about the operating manual and carefully read the following: •Correct use of the twowheeler.

  • Page 35: Driving

    In order to maintain the twowheeler’s best performance, each part’s quality, material, and machined preci- sion must conform with design requirements. “TOMOS Genuine Spare Parts” were made from the same high quality materials used for the original twowheeler. No parts would be sold to the market until they could meet the designed specifications through sophisticated engineering and stringent quality control.

  • Page 36: Use Of Each Component

    7. USE OF EACH COMPONENT The following is TOMOS 4 stroke air-cooled 50 c.c. and 125 c.c. scooter’s basic operation, and they could vary from different individual models. Please consult the end of this manual. GAUGES The panel figure for speedometer may vary from model to model, but the location usually are the same. Odometer Speedometer Tachometer Fuel meter Turn Left/Right Signal Indicator High Beam Indicator •...

  • Page 37: Operation Of Ignition Switch

    OPERATION OF IGNITION SWITCH IGNITION SWITCH P“ON” position: • E ngine can be started in this position. • I gnition switch key can not be removed. “OFF” position: • E ngine is shut off and can not be started in this position. • I gnition switch key can be removed. OPERATION OF STEERING HANDLE LOCK SWITCH CAUTION: “Steering handle lock” position...
  • Page 38 • Electric start button This is a starting motor button (switch) for engine starting. With the main switch “ON”, press this button while holding the front or rear brake lever will start the engine. • CAUTION: • Release this button immediately after engine has been starter, and never press the button again to avoid damaging the engine.

  • Page 39: Seat Lock

    SEAT LOCK • Unlock: Seat lock Insert the ignition switch key and turn to left to unlock. • Lock: Press the seat down and it will be locked automatically. After the seat catch has been locked, check to make sure it has locked properly by lightly lifting the seat. •...

  • Page 40: Fuel Tank Cap

    FUEL TANK CAPS The fuel tank cap is behind the seat, near the rear carrier. 1. Insert the key into the fuel tank cap, and turn the fuel cap clockwise, then the cap can be removed. 2. Do not fill above the fuel upper limit when refueling.. 3. Align the “△”mark on the cap with the “△”mark on the fuel tank, then turn the fuel cap anticlockwise and lock the fuel tank cap.

  • Page 41: Important Points And Cautions For Starting Engine

    8. IMPORTANT POINTS AND CAUTIONS FOR STARTING ENGINE • CAUTION: • P lease check the oil and fuel levels and make sure they are adequate. • T o start the engine the main parking stand must be firmly on the ground and the brake is applied on the rear wheel to prevent the twowheeler from moving forward suddenly.

  • Page 42: The Best Way To Drive Off

    9. THE BEST WAY TO DRIVE OFF • Turn on the turn signal light before moving, and make sure no vehicle is coming from behind. Then, drive off. THE CONTROL OF THROTTLE VALVE HANDLE Acceleration: T o increase speed. When riding on an inclined road, turn the throttle valve handle slowly to allow the engine to output its power.

  • Page 43: Inspection And Maintenance Before Riding

    • CAUTION: • I f any problem has been found during routine inspection, correct the problem before using the twowheeler again, have your twowheeler checked and repaired by the TOMOS. ENGINE OIL INSPECTION AND CHANGE • INSPECTION: 1. Use the main parking stand to support the twowheeler on a level ground, remove the dipstick after engine stopped for 3~5 minutes.

  • Page 44: Fuel Inspection

    OIL CHANGE: • Change engine oil after the first 300 km, and change the engine oil every 3000 km thereafter. • In order to maintain the engine’s maximum performance, heck whether the engine oil is enough every 400 km. Add oil to upper limit if the engine oil has been found to be low. Upper limit •...

  • Page 45: Inspection And Adjustment Of Brake Free Play

    INSPECTION AND ADJUSTMENT OF BRAKE FREE PLAY INSPECTION: (Brake lever free play must be checked with the engine shut off.) Brake lever and pedal free play for front and rear wheels. • If checking the hand-braking lever for front wheels, its free play (the stroke of hand-braking lever from no braking to initial braking) should be 10~20mm.

  • Page 46: Disc Brake Inspection (Depending On Models)

    If so, bring your twowheeler to your authorized TOMOS dealer for repairing or service. • WARNING: When free play is between 10~20 mm, check brake (leak, damaged, looseness of brake line) indicators of front and rear wheels.

  • Page 47: Throttle Valve Handle Clearance Adjustment

    INSPECTION AND MAINTENANCE OF BATTERY • The twowheeler is equipped with a maintenance-free type battery, so it is unnecessary to check and add electrolyte. Have your twowheeler checked by a TOMOS Authorized Dealer or should any abnormality be found. Cleaning of battery terminals • Remove the battery terminals and clean if there are dirt and corrosion on them.

  • Page 48: Tire Inspection

    • Check steering handle if it is being pulled too tight by the brake cables. • Take your twowheeler to a TOMOS Authorized Dealer for a check or adjustment if any abnormal conditions are found.

  • Page 49: Checking And Changing Fuses

    CHECKING AND CHANGING FUSES Turn off ignition switch, and check fuses if they are intact. Replace the blown fuse with a new one having the same specified amperage rating (10A×2/15A×2). Using a fuse of more than 10 or 15 amperes, a brass or iron wire to replace a blown fuse is strictly prohibited to avoid damaging the electrical system and the circuit.

  • Page 50: Checking For Fuel Leakage

    CHECKING FOR FUEL LEAKAGE • Check fuel tank, fuel cup, fuel hose, carburetor for leakage. CHECKING THE LUBRICATION OF BODY’S VARIOUS MECHANISMS • Check the body’s pivot points if they have enough lubrication. (for example, the pivot points on the main stand, the side stand, and the brake lever…). CHECKING THE SPARK PLUG •...

  • Page 51: When There Is An Abnormal Condition Or A Trouble

    • Have your twowheeler checked by a TOMOS authorized dealer immediately if there are no problems with the above items and engine still can not be started. 12. C.D.I. ELECTRICL IGNITION SYSTEM The charge and discharge principle of a condenser is adopted for the C.D.I system to supply electrical energy...

  • Page 52: Cautions For Riding Twowheeler

    15. CAUTIONS FOR RIDING Twowheeler 1. Raise the twowheeler with the main stand, and sit on the seat. Push the twowheeler forwarding to raise the main parking stand. • CAUTION: • N ever rotate the throttle valve handle at will to increase the engine RPM before driving off. 2.

  • Page 53: Periodical Maintenance Schedule

    ☆ The above maintenance schedule is established by taking the monthly or driven distance as a reference which ever comes first. ※ Have your twowheeler checked and adjusted periodically by your TOMOS Authorized Dealer to maintain the twowheeler at the optimum condition.

  • Page 54: Specification

    17. SPECIFICATION Model TOMOS Nitro 50 Item Specification Length 1800 mm 700 mm Width Height 1125 mm Wheel base 1300 mm 96 kg Net Weight Type 4- stroke single cylinder engine Fuel Unleaded 95 octane Cooling type Forced air-cooled 49.5 c.c. Displacement Compression ratio 11.8:1...

  • Page 55: Specification

    17. SPECIFICATION Model TOMOS Nitro 125 Item Specification Length 1800 mm 700 mm Width Height 1125 mm Wheel base 1300 mm 106 kg Net Weight Type 4- stroke single cylinder engine Fuel Unleaded 95 octane Cooling type Forced air-cooled 125 c.c Displacement Compression ratio 10,1:1 Max.

  • Page 56: Warranty Conditions

    In cases of defects caused by the owner, defects due to improper maintenance and The TOMOS warranty shall not apply if proven that the defects have been caused by: • Improper twowheeler maintenance and disregarding the instructions provided in the TOMOS overhaul manual; • Fitting parts on the twowheeler, or modifications or adaptations prohibited by TOMOS;...
  • Page 57 NITRO 50 UPUTSTVA ZA UPOTREBU (hrv)

  • Page 59 ćete se dugo i zadovoljno voziti svojim motociklom. U priručniku su objašnjeni djelovanje, pregledavanje, osnovno održavanje i podešavanje vašega novog motocikla TOMOS. Za sva dodatna pitanja o tim postupcima, molimo da se obratite najbližem prodavaču motocikla TOMOS. Prije prve vožnje svojim motociklom, preporučujemo da u cijelosti pročitate priručnik te se dobro upoznate s njegovim sadržajem.
  • Page 60 1. SADRŽAJ 2. Opis vozila 3. Prije vožnje 4. Sigurna vožnja 5. Vožnja 6. Uporaba originalnih rezervnih dijelova 7. Uporaba pojedinačnih komponenti Mjerači Prekidač za paljenje Zaključavanje upravljača Uporaba dugmadi prekidača 65 Brava na sjedalu Pretinac za stvari Držač za kacigu Poklopac spremnika za gorivo Kočnica 8. Važni naputci i upozorenja za pokretanje motora 9. Kretanje s mjesta Uporaba ručice gasa Parkiranje...

  • Page 61: Opis Vozila

    OPIS VOZILA MODEL: TOMOS Nitro 50 Prekidač za paljenje/gašenje motora Osigurači i Akumulator C.D.I. Prednji pokazivač smjera Poklopac spremnika za gorivo Kratko/dugo svjetlo / pokazivač smjera Prednje svjetlot/Pozicijsko svjetlo Brava na sjedalu Zračni filtar Bočna nogara Nožni pokretač motora Pretinac za stvari Držač za kacigu...

  • Page 62: Prije Vožnje

    Pobrinite se za redovite i potpune preglede i održavanje te tako osigurajte optimalni rad vašeg mopeda. Preporučujemo da nakon prvih 300 prevoženih kilometara, odvezete moped na ovlašteni servis TOMOS na početni pregled, a kasnije se pobrinite za redovite pregleda na svakih 3000 kilometara.

  • Page 63: Vožnja

    Kako biste osigurali najbolje djelovanje mopeda, kvaliteta, materijal i preciznost izrade svih dijelova mopeda mora biti u skladu sa zahtjevima modela. »Originalni rezervni dijelovi TOMOS« napravljeni su od istih kvalitetnih materijala kao oni koji su bili upotrijebljeni za originalni moped. Rezervni dijelovi nisu u prodaji na tržištu dok ne odgovaraju specifikacijama modela, određenim u skladu s visokotehnološkom proizvodnjom i strogom...

  • Page 64: Uporaba Pojedinačnih Komponenti

    7. UPORABA POJEDINAČNIH KOMPONENTI (Prikazano je djelovanje 4-taktnog, zračno hlađenog 50 ccm skutera TOMOS, koje se može razlikovati ovisno o modelu. Pogledajte na kraj ovog priručnika.) MJERAČI Oblik brzinomjera može se kod raznih modela razlikovati, ali lokacija je obično ista. Brojač kilometara Brzinomjer Tahometer, Razina goriva mjerač okretaja Indikator lijevog i desnog pokazivača smjera...

  • Page 65: Prekidač Za Paljenje

    DJELOVANJE PREKIDAČA ZA PALJENJE PREKIDAČ ZA PALJENJE Položaj “ON”: • U tom se položaju može pokrenuti motor. • K ljuč za paljenje mora ne može se izvaditi. Položaj “OFF”: • M otor je ugašen i ne može ga se pokrenuti u tom položaju. • K ljuč za paljenje se može izvaditi. DJELOVANJE PREKIDAČA ZA ZAKLJUČAVANJE UPRAVLJAČA OPREZ: Položaj “zaključan upravljač”...
  • Page 66 • Dugme za električno paljenje To je dugme (prekidač) za pokretanje motora. Glavnim prekidačem na “ON” pritisnite to dugme dok držite prednju ili stražnju kočnicu i motor će se upaliti. • PREVIDNO: • Takoj po zagonu spustite ta gumb in ga nikoli ne pritisnite še enkrat, da se izognete poškodbam motorja. •...

  • Page 67: Brava Na Sjedalu

    BRAVA NA SJEDALU • Otključavanje: Brava na sjedalu Stavite ključ za paljenje i okrenite u lijevo kako biste otključali. • Zaključavanje: Pritisnite sjedalo dolje i tako ga automatski zaključate. Kada klin sjedala škljocne, provjerite je li zaključano, i to tako što ćete blago podići sjedalo. •...

  • Page 68: Poklopac Spremnika Za Gorivo

    POKLOPAC SPREMNIKA ZA GORIVO Poklopac spremnika za gorivo je iza sjedala, pokraj stražnjeg nosača. 1. Stavite ključ u poklopac spremnika i okrenite poklopac u smjeru kazaljke na satu, zatim možete poklopac odstraniti. 2. Pazite da pri dolijevanju ne natočite previše goriva. 3. Znak “△” na poklopcu uskladite sa znakom “△” na spremniku za gorivo, zatim okrenite poklopac u smjeru kazaljke na satu i zaključajte poklopac spremnika za gorivo.

  • Page 69: Važni Naputci I Upozorenja Za Pokretanje Motora

    8. VAŽNE UPUTE I UPOZORENJA ZA POKRETANJE MOTORA • OPREZ: • P rovjerite je li razina ulja u redu i imate li dovoljno goriva • Z a pokretanje motora centralna nogara mora biti čvrsto na tlu, mora biti pritisnuta stražnja kočnica, jer se time sprečava da moped iznenada skoči naprijed. 1.

  • Page 70: Kretanje S Mjesta

    9. NAJBOLJI NAČIN ZA KRETANJE S MJESTA • Uključite pokazivač smjera i uvjerite se da vam se straga ne približava nijedno vozilo. Zatim krenite. UPRAVLJANJE RUČICOM GASA Ubrzavanje: Za povećavanje brzine. Kada vozite po nagnutoj cesti okrećite ručicu gasa polako kako biste omogućili dobro djelovanje motora. Kočenje: Za smanjivanje brzine.

  • Page 71: Pregled I Održavanje Prije Vožnje

    • OPREZ: • A ko je bio otkriven bilo kakva problem tijekom rutinskog pregleda, otklonite ga prije ponovne uporabe mopeda. Vaš moped po potrebi neka pregleda i popravi ovlašten trgovac za TOMOS. KONTROLA MOTORNOG ULJA I MIJENJANJE • PREGLED: 1. Za stabilnost mopeda na ravnoj podlozi koristite centralne nogare, odstranite mjernu šipku nakon što je motor ugašen 3 do 5 minuta.

  • Page 72: Kontrola Goriva

    MIJENJANJE ULJA: • Motorno ulje zamijenite nakon prvih 300 kilometara, a zatim ga mijenjajte na svakih 3000 kilometara. • Svakih 600 kilometara provjerite ima li dovoljno motornog ulja kako biste osigurali maksimalan rad motora. Ako vidite da je motornog ulja premalo, dodajte ga do gornje granice. Gornja granica •...

  • Page 73: Pregled I Podešavanje Slobodnog Hoda Kočnice

    PREGLED I REGULIRANJE HODA KOČNICA PREGLED: (Hod ručice kočnica mora biti pregledan s ugašenim motorom.) Hod ručice kočnice i hod pedala za prednji i stražnji kotač. • Čko provjeravate ručnu ručicu kočnice za prednji kotač, njezin hod mora biti (od položaja kada ne kočite do početnog kočenja) 10 –...

  • Page 74: Pregled Kočnog Diska (Ovisno O Modelu)

    Ako se to dogodilo, odvezite moped ovlaštenom trgovcu za TOMOS kako bi ga popravio ili servisirao. •...

  • Page 75: Podešavanje Hoda Ručice Gasa

    PREGLED I ODRŽAVANJE AKUMULATORA • Moped je opremljen akumulatorom kojem nije potrebno održavanje, stoga ne morate provjeravati ni dodavati elektrolit. Ako se pojave neke nenormalnosti, neka vaš moped pregleda ovlašteni servis za TOMOS. Čišćenje spojnica akumulatora • Odstranite spojnice akumulatora i očistite ih ako je na njima prljavština ili korozija.

  • Page 76: Pregled Pneumatika

    • Protresite upravljač gore i dolje te naprijed i natrag te provjerite je li olabavljen, nudi li previše otpora, naginje li se na jednu stranu. • Provjerite je li upravljač previše sputan zbog kablova kočnica. • Ako otkrijete neki problem, odvezite svoj moped ovlaštenom trgovcu za TOMOS-a na pregled ili podešavanje.

  • Page 77: Pregled I Mijenjanje Osigurača

    PREGLED I MIJENJANJE OSIGURAČA Isključite prekidač za paljenje i provjerite da osigurači nisu oštećeni. Zamijenite oštećeni osigurač osiguračem iste snage (10AX2/15AX2). Mijenjanje oštećenog osigurača osiguračem koji ima više od 10 ili 15 ampera, mesinganom ili željeznom niti strogo je zabranjeno, jer može dovesti do kvara na električnom sustavu i strujnom krugu.

  • Page 78: Pregled Istjecanja Goriva

    PROVJERAVANJE CURENJA GORIVA • Provjerite spremnik za gorivo, posudu za gorivo na rasplinjaču, cijev za gorivo i rasplinjač (karburator) da ne cure. PROVJERAVANJE PODMAZANOSTI RAZNIH MEHANIZAMA MOPEDA • Provjerite ležajeve mopeda jesu li dovoljno podmazani. (na primjer ležaj centralne nogare, bočne nogare, ručice kočnice i poluge za kočenje…). PROVJERAVANJE SVJEĆICE ZA PALJENJE •...

  • Page 79: Neobično Stanje Ili Problem

    • Ako nije nijedan od gore navedenih problema i ako motor i dalje ne možete upaliti, neka vaš moped pregleda ovlašteni servis za Tomos. 12. ELEKTRIČNI SUSTAV PALJENJA C.D.I. Pri sustavu C.D.I. se za dovod elektrike, koju stvara svitak generatora, do svitka bobine koristi načelo punjenja i pražnjena elektriciteta u skladu s navedenim vremenom paljenja, kako bi svjećica za paljenje proizvela iskru kao...

  • Page 80: Opreznost U Vožnji Mopeda

    15. OPREZNOST U VOŽNJI MOPEDA 1. Dignite moped s centralnom nogarom i sjednite na sjedalo. Gurnite moped naprijed kako biste podigli centralnu nogaru. • OPREZ: • N ikada nemojte previše okretati ručicu gasa za povećanje okretaja motora prije nego što krenete. 2. S lijeve strane pravilno sjednite na sjedalo, desna noga neka bude stabilno na tlu kako se moped ne bi prevrnuo.

  • Page 81: Raspored Redovitog Održavanja

    Vijci i matice za sve komponente ☆ Gore navedeni raspored održavanje važi za mjesečni pregled ili na broj pređenih kilometara, što bude prije. ※ Vaš moped neka periodično pregleda i prilagodi ovlašteni trgovac za Tomos, tako će uvijek biti u najboljem stanju.

  • Page 82: Specifikacija

    17. SPECIFIKACIJA Model TOMOS Nitro 50 Predmet Specifikacija Dužina 1800 mm 700 mm Širina Visina 1125 mm Opseg kotača 1300 mm 96 kg Neto težina Vrsta 4-taktni motor s jednim cilindrom Gorivo Bezolovno 95 Vrsta hlađenja Ventilacijsko zračno hlađenje 49,5 ccm Obujam Omjer kompresije...

  • Page 83: Specifikacija

    17. SPECIFIKACIJA Model TOMOS Nitro 125 Predmet Specifikacija Dužina 1800 mm 700 mm Širina Visina 1125 mm Opseg kotača 1300 mm 106 kg Neto težina Vrsta 4-taktni motor s jednim cilindrom Gorivo Bezolovno 95 Vrsta hlađenja Ventilacijsko zračno hlađenje 125 ccm Obujam Omjer kompresije...

  • Page 84: Uvjeti Jamstva I Jamstva

    • namještanja dijelova na motocikl, prerade ili prilagodbe motocikla, koje nisu dozvoljene sa strane poduzeća TOMOS; • popravaka motocikla koje izvodi servisna radiona koja nije ovlaštena od strane poduzeća TOMOS; • neodgovarajućega korištenja motocikla (na primjer: sudjelovanje na trkama, preveliko opterećenje, predugo nekorištenje motocikla);...
  • Page 85 NITRO 50 УПУТСТВА ЗА УПОТРЕБУ (ср)
  • Page 87 УВОД Честитамо! Постали сте власник мотоцикла ТОМОС NITRO. Ако будете пратили упутства у овом приручнику, моћи ћете дуго и задовољно да се возите вашим мотором. У приручнику су објашњени деловање, преглед, основно одржавање и подешавање вашег новог мотоцикла ТОМОС. За било каква додатна питања о овим поступцима, молимо да се обратите...
  • Page 88 1. САДРЖАЈ 2. Опис возила 3. Пре вожње 4. Безбедна вожња 5. Вожња 6. Употреба оригиналних резервних делова 7. Употреба појединачних компоненти Мерачи Прекидач за паљење Закључавање управљача Употреба дугмади прекидача Брава на седишту Пртљажни простор Држач за кацигу Поклопац резервоара Кочница...

  • Page 89: Опис Возила

    ОПИС ВОЗИЛА МОДЕЛ: TOMOS Nitro 50 Прекидач за паљење/ гашење мотора Осигурачи и Акумулатор Ц.Д.И. Предњи жмигавац Поклопац резервоара Оборено/дуго светло/жмигавац Предњи фар/ Позиционо светло Брава на седишту Ваздушни филтер Бочни подупирач Ножни покретач Пртљажни простор Држач за кацигу Контрола...

  • Page 90: Пре Вожње

    3. ПРЕ ВОЖЊЕ У овом приручнику је описана правилна употреба мопеда, укључујући безбедну вожњу, једноставне контроле и тако даље. За удобнију и безбеднију вожњу пажљиво прочитајте овај приручник. Замолите свог трговца за ТОМОС за приручник за употребу и пажљиво прочитајте следеће: •Правилна...

  • Page 91: Вожња

    5. ВОЖЊА • Делови тела као што су на пример руке, дланови, леђа и груди, нека буду опуштени, а возите у најудобнијем положају да бисте могли брзо да реагујете ако затреба. • Положај возача јако утиче на безбедну вожњу. Тежиште тела нека увек буде на средини седишта. Ако...

  • Page 92: Употреба Појединачних Компоненти

    7. УПОТРЕБА ПОЈЕДИНАЧНИХ КОМПОНЕНТИ (Приказано је деловање 4-тактног, ваздушно хлађеног 50 ццм. скутера ТОМОС, које може да се разликује у зависности од модела. Видите на крај овог приручника.) МЕРАЧИ Облик брзиномера може код разних модела да се разликује, али локација је обично иста. Бројач...

  • Page 93: Прекидач За Паљење

    РАД ПРЕКИДАЧА ЗА ПАЉЕЊЕ ПРЕКИДАЧ ЗА ПАЉЕЊЕ Положај “ON”: • У том положају мотор може да се упали. • Кључ за паљење не може да се извади. Положај “OFF”: • М отор је угашен и не може да се упали у том положају. • Кључ...
  • Page 94 • Дугме за електрично паљење То је дугме (прекидач) за покретање мотора. Главним прекидачем на “ON” притисните то дугме док држите предњу или задњу кочницу и мотор ће да се упали. • ПАЖЊА: • Одмах после покретања пустите ово дугме и немојте да га притиснете још једном да бисте избегли оштећења...

  • Page 95: Брава На Седишту

    БРАВА НА СЕДИШТУ • Откључавање: Брава на седишту Ставите кључ за паљење и окрените у лево да бисте откључали. • Закључавање: Притисните седиште доле и тако га аутоматски закључате. Када клин седишта шкљоцне, проверите да ли је закључано, и то тако што ћете благо да подигнете седиште.. •...

  • Page 96: Поклопац Резервоара

    ПОКЛОПАЦ РЕЗЕРВОАРА Поклопац резервоара је иза седишта, поред задњег носача. 1. Ставите кључ у поклопац резервоара и окрените поклопац у смеру казаљке на сату, а затим можете поклопац да одстраните. 2. Пазите да приликом пуњења не наточите превише горива. 3. Знак “△” на поклопцу ускладите са знаком “△” на резервоару за гориво, затим окрените поклопац у...

  • Page 97: Важна Упутства И Упозорења За Покретање Мотора

    8. ВАЖНА УПУТСТВА И УПОЗОРЕЊА ЗА ПОКРЕТАЊЕ МОТОРА • ПАЖЊА: • П роверите да ли је ниво уља у реду и да ли имате довољно горива. • З а покретање мотора централни подупирач мора да буде чврсто на тлу, мора да буде притиснута задња...

  • Page 98: Кретање Са Места

    9. НАЈБОЉИ НАЧИН ЗА КРЕТАЊЕ С МЕСТА • Укључите жмигавац и уверите се да вам се од позади не приближава ниједно возило. Затим крените. УПРАВЉАЊЕ РУЧИЦОМ ГАСА Убрзавање: З а повећавање брзине. Када возите по нагнутој улици окрећите ручицу гаса полако да омогућите...

  • Page 99: Контрола И Одржавање Пре Вожње

    10. КОНТРОЛА И ОДРЖАВАЊЕ ПРЕ ВОЖЊЕ Проверите дијаграм места појединачних компоненти за следеће компоненте РУТИНСКА КОНТРОЛА Шта се проверава Контролисање главних тачака Моторно уље Да ли има довољно моторног уља? Гориво Да ли га је довољно? Стање кочнице? Испред (Ход ручице кочнице: 10~20мм) Кочница...

  • Page 100: Контрола Горива

    МЕЊАЊЕ УЉА: • Моторно уље замените после првих 300 километара, а затим га мењајте на сваких 3000 километара. • Сваких 600 километара проверите да ли има довољно моторног уља да бисте обезбедили максималан рад мотора. Ако видите да је моторног уља премало, додајте га до Горња...

  • Page 101: Контрола И Подешавање Слободног Хода Кочница

    КОНТРОЛА И РЕГУЛИСАЊЕ ХОДА КОЧНИЦА КОНТРОЛА: (Ход ручице кочница мора да се контролише док је мотор угашен.) Ход ручице кочнице и ход педала за предњи и задњи точак. • Ако контролишете ручну ручицу кочнице за предњи точак, њен ход мора да буде (од положаја када не кочите...

  • Page 102: Контрола Кочионог Диска (У Зависности Од Модела)

    КОНТРОЛА КОЧИОНИХ ДИСКОВА (важи за моделе који су опремљени кочионим дисковима) • Визуалан контрола кочионих цеви да не цуре и да нису оштећене, контрола веза да нису случајно олабављене, употребом кључа или сличног алата, контрола да вибрирање управљача током вожње или било који други...

  • Page 103: Регулисање Хода Ручице Гаса

    РЕГУЛИСАЊЕ ХОДА РУЧИЦЕ ГАСА • Правилан ход омогућава да се ручица гаса окреће 2 – 6 мм. • Одврните стезну матицу, затим окрените матицу за регулисање и регулишите. Када завршите, чврсто заврните стезну матицу. Контролне тачке: 1 П роверите да каблу ручице гаса ништа не смета од...

  • Page 104: Контрола Гума

    КОНТРОЛА ГУМА • Гуме морају да се контролишу и пуне док је мотор угашен. • Ако је облик гума на тлу ненормалан, проверите притисак ваздуха у гуми и напуните је до прописаног притиска. • Притисак гуме проверавајте када је гума хладна. НЕКА...

  • Page 105: Контрола И Мењање Осигурача

    КОНТРОЛА И МЕЊАЊЕ ОСИГУРАЧА Искључите прекидач за паљење и проверите да осигурачи нису оштећени. Замените оштећени осигурач једнако јаким новим осигурачем (10АX2/15АX2). Мењање оштећеног осигурача, осигурачем који има више од 10 или 15 ампера, месинганом или железном нити строго је забрањено, јер може да доведе до квара...

  • Page 106: Контрола Истицања Горива

    КОНТРОЛА ЦУРЕЊА ГОРИВА • Провјерите резервоара, посуду за гориво на карбуратору, цев за гориво и карбуратор да не цуре. КОНТРОЛА ПОДМАЗАНОСТИ РАЗНИХ МЕХАНИЗАМА МОПЕДА • Проверите лежајеве мопеда да ли су довољно подмазани. (на пример лежај централног подупирача, бочног подупирача, ручице кочнице и педале…). КОНТРОЛА...

  • Page 107: Необично Стање Или Проблем

    11. У СЛУЧАЈУ НЕНОРМАЛНОГ СТАЊА ИЛИ АКО ОТКРИЈЕТЕ ПРОБЛЕМЕ КАДА МОТОР НЕ УПАЛИ Za zadnje kolo Za sprednje kolo (1). Да ли је кључ за паљење (2). Да ли у резервоару (3). Да ли је истовремено окренут у положај “ON”. има...

  • Page 108: Опрезност У Вожњи Мопеда

    15. PОПРЕЗНОСТ У ВОЖЊИ МОПЕДА 1. Подигните мопед са централним подупирачем и седите на седиште. Гурните мопед напред да бисте подигли централни подупирач. • ПАЖЊА: • Н икада немојте превише да окрећете ручицу гаса за повећање обртаја мотора пре него што кренете.

  • Page 109: Распоред Редовног Одржавања

    16. РАСПОРЕД РЕДОВНОГ ОДРЖАВАЊА Одржавање код превожених Сваких Сваких Сваких 1000 Напо километара 3000 6000 10000 км км мене Пред- км км км мет Шта се Период контролише одржавања НОВО месеци месец месеца година Елемент ваздушног филтера (Напомена) Ваздушни филтер IФилтер за уље (Екран) CМоторно...

  • Page 110: Спецификација

    17. СПЕЦИФИКАЦИЈА Модел TOMOS Nitro 50 Предмет Спецификација 1800 мм Дужина Ширина 700 мм Висина 1125 мм Обим точка 1300 мм 96 кг Нето тежина Врста 4-тактни мотор са једним цилиндром Гориво Безоловно - 95 Вентилационо ваздушно хлађење Врста хлађења Запремина 49,5 ццм Однос компресије...

  • Page 111: Спецификација

    17. СПЕЦИФИКАЦИЈА Модел TOMOS Nitro 125 Предмет Спецификација Дужина 1800 мм Ширина 700 мм Висина 1125 мм Обим точка 1300 мм Нето тежина 106 кг Врста 4-тактни мотор са једним цилиндром Гориво Безоловно - 95 Врста хлађења Вентилационо ваздушно хлађење Запремина 125 ццм Однос компресије...

  • Page 112: Uvjeti Jamstva I Jamstva

    УСЛОВИ ГАРАНЦИЈЕ ПРЕДУЗЕЋА ТОМОС Томос д.о.о. мотоиндустрија гарантује купцу – да ће производ беспрекорно да радити у гарантном року ако се корисник буде придржавао ових техничких упутстава – да производ има прописане квалитативне карактеристике које су наведене у упутствима – да ће бити покривени трошкови поправака који су настали због грешке у материјалу или због грешке приликом...
