Summary of Contents for Chauvet Intimidator FX 350

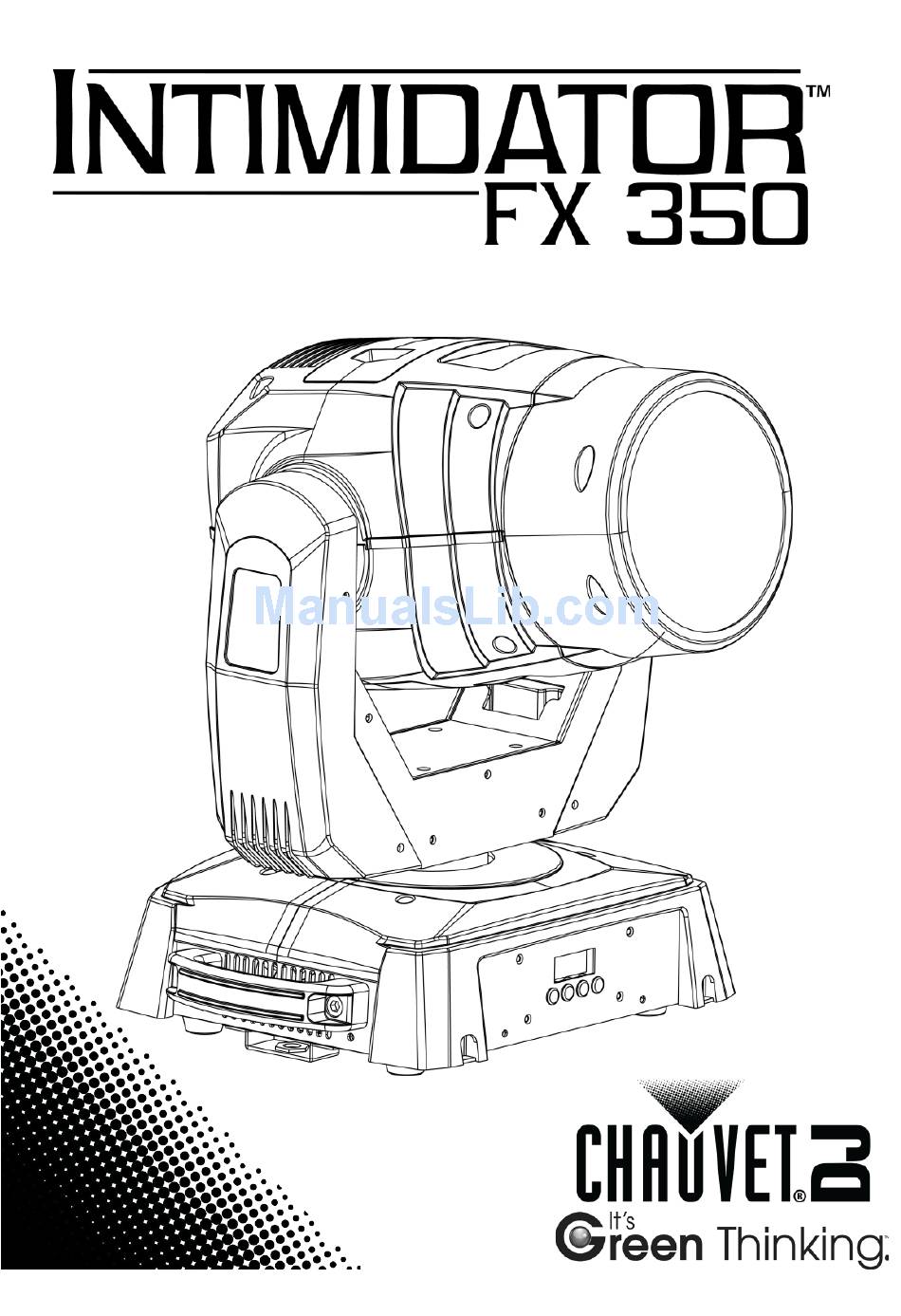

  • Page 1 Quick Reference Guide...
  • Page 2 Intimidator™ FX 350 QRG About This The Intimidator™ FX 350 Quick Reference Guide (QRG) has basic product information such as mounting, menu options, and DMX values. Download Guide the User Manual from www.chauvetlighting.com for more details. Disclaimer The information and specifications contained in this QRG are subject to change without notice.
  • Page 3 Unpack your Intimidator™ FX 350 and make sure you have received all parts in good condition. If the box or contents appear damaged, notify the carrier immediately, not CHAUVET®. The Intimidator™ FX 350 is a feature-packed moving head fixture fitted with Description a 75-W LED.

  • Page 4: Power Linking

    Intimidator™ FX 350 QRG Power Out Fuse Holder DMX Out Power In DMX In Overview (back) Back Panel View Safety Loop AC Power This product has an auto-ranging power supply that can work with an input voltage range of 100–240 VAC, 50/60 Hz. Power Linking For the maximum number of Intimidator™...
  • Page 5 Before mounting this product, read the Safety Notes. Use at least two mounting points per product. Make sure the mounting clamps (such as CLP-15 from CHAUVET®) are capable of supporting the weight of the product. For our CHAUVET® line of mounting clamps, go to www.chauvetlighting.com/cables-clamps-main.html.

  • Page 6: Control Panel Description

    Intimidator™ FX 350 QRG Control Panel Button Function <MODE/ESC> Exits from the current menu or function Description Navigates upwards through the menu list and increases the <UP> numeric value when in a function Navigates downwards through the menu list and decreases the <DOWN>...

  • Page 7: Dmx Values

    Intimidator™ FX 350 QRG DMX Values 15-CH Channel Function Value Percent/Setting 000  255 0–540° Fine Pan 000  255 Fine control of panning Tilt 000  255 0–270° Fine Tilt 000  255 Fine control of tilting Speed 000  255 Pan/Tilt speed (fast to slow) 000 ...
  • Page 8 Intimidator™ FX 350 QRG DMX Values (cont.) 15-CH Channel Function Value Percent/Setting cont. 000  003 Closed 004  007 Open 008  076 Strobe with increasing speed Shutter 077  145 Pulse strobe 146  215 Random shutter 216  255 Open 000 ...
  • Page 9 Intimidator™ FX 350 QRG DMX Values (cont.) 15-CH Channel Function Value Percent/Setting cont. 000  010 No function Light Patterns 240  255 Automatic effect pattern...
  • Page 10 Intimidator™ FX 350 QRG DMX Values (cont.) 15-CH Channel Function Value Percent/Setting cont. Speed 000  255 Light patterns speed, slow to fast No function Effect Motor 1 001  127 Forward, slow to fast 128  255 Inverted, slow to fast No function Effect Motor 2 001 ...
  • Page 11 Intimidator™ FX 350 QRG DMX Values (cont.) 7-CH Channel Function Value Percent/Setting cont. 000  010 No function Light Patterns 240  255 Automatic effect pattern Speed 000  255 Light patterns speed, slow to fast...

  • Page 12: Acerca De Esta Guía

    Intimidator™ FX 350 GRR Acerca de La Guía de Referencia Rápida (GRR) del Intimidator™ FX 350 contiene información básica sobre el producto, como montaje, opciones de menú y Esta Guía valores DMX. Descargue Manual Usuario www.chauvetlighting.com para información más detallada. Exención de La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

  • Page 13: Para Empezar

    Desembale su Intimidator™ FX 350 y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes parecen dañados, notifíqueselo al transportista inmediatamente, no a CHAUVET®. El Intimidator™ FX 350 es un dispositivo de cabeza móvil cargado de Descripción...

  • Page 14: Corriente Alterna

    Intimidator™ FX 350 GRR Salida Salida Portafusibles Alimentación Entrada Entrada Alimentación Vista General (Posterior) Vista Panel Posterior Lazo de Seguridad Corriente Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100~240 VCA, Alterna 50/60 Hz.
  • Page 15 Antes de montar este producto, lea las Notas de Seguridad. Utilice por lo menos dos puntos de montaje por producto. Asegúrese de que abrazadera de montaje (como el CLP-15 de CHAUVET®) es capaz de soportar el peso del producto. Para nuestra línea CHAUVET® de abrazaderas de montaje, visite www.chauvetlighting.com/cables-clamps-...

  • Page 16: Opciones De Menú

    Intimidator™ FX 350 GRR Descripción Botón Función <MODE/ESC> Sale del menú o función actual del Panel de Navega hacia arriba por la lista de menú y aumenta el valor <UP> Control numérico cuando está en una función Navega hacia abajo por la lista de menú y disminuye el valor <DOWN>...

  • Page 17: Valores Dmx

    Intimidator™ FX 350 GRR Valores DMX 15-C Canal Función Valor Percentaje/Configuración Desplazamiento 000  255 0–540° Lateral Desplazamiento 000  255 Control fino del desplazamiento lateral Lateral Fino Inclinación 000  255 0–270° Inclinación Fina 000  255 Control fino de la inclinación Velocidad de desplazamiento Velocidad 000 ...
  • Page 18 Intimidator™ FX 350 GRR Valores DMX (cont.) 15-C Canal Función Valor Percentaje/Configuración (cont.) 000  003 Cerrado 004  007 Abrir 008  076 Estroboscipio con velocidad creciente Obturador (Shutter) 077  145 Pulso estroboscopio 146  215 Obturador aleatorio 216 ...
  • Page 19 Intimidator™ FX 350 GRR Valores DMX (cont.) 15-C Canal Función Valor Percentaje/Configuración (cont.) 000  010 Sin función Patrones de Luz 240  255 Patrón de efecto automático...
  • Page 20 Intimidator™ FX 350 GRR Valores DMX (cont.) 15-C Canal Función Valor Percentaje/Configuración (cont.) Velocidad 000  255 Velocidad de patrones de luz, lenta a rápida Sin función Efecto Motor 1 001  127 Adelante, lenta a rápida 128  255 Invertida, lenta a rápida Sin función Efecto Motor 2 001 ...
  • Page 21 Intimidator™ FX 350 GRR Valores DMX (cont.) Canal Función Valor Percentaje/Configuración (cont.) 000  010 Sin función Patrones de Luz 240  255 Patrón de efecto automático Velocidad 000  255 Velocidad de patrones de luz, lenta a rápida...
  • Page 22 Intimidator™ FX 350 MR À Propos de Le Manuel de Référence de l’Intimidator™ FX 350 (MR) reprend des informations de base sur cet appareil notamment en matière de montage, ce Manuel d’options de menu et de valeurs DMX. Téléchargez le Manuel d’Utilisation www.chauvetlighting.com pour de plus amples informations.
  • Page 23 Déballez votre Intimidator™ FX 350 et assurez-vous d’avoir tout reçu et en bon état. Si l’emballage ou le contenu semblait être endommagé, indiquez-le immédiatement au transporteur et non à CHAUVET®. L’Intimidator™ FX 350 est un projecteur à lyre asservie regorgeant de Description fonctionnalités doté...

  • Page 24: Remplacement Du Fusible

    Intimidator™ FX 350 MR Sortid Porte-Fusible Entrée Sortie DMX D'Alimentation Entrée D'Alimentation Aperçu (arrière) Panneau Arrière Boucle de Sûreté Alimentation Cet appareil est doté d’une alimentation universelle prenant en charge toute tension d’entrée comprise entre 100 et 240 VCA, 50/60 Hz. Connexion Pour connaître le nombre maximal d’Intimidator™...

  • Page 25: Installation

    Utilisez au moins deux points de montage par produit. Veillez à ce que la fixation de montage (comme CLP-15 de CHAUVET®) puisse supporter le poids de l’unité. Pour découvrir la gamme de fixations de CHAUVET®, rendez-vous sur www.chauvetlighting.com/cables-clamps-main.html. Clips de Fixation Élingue de...

  • Page 26: Options Du Menu

    Intimidator™ FX 350 MR Description du Bouton Fonction <MODE/ESC> Permet la sortie du menu ou de la fonction en cours Tableau de Permet de parcourir les listes de menu vers le haut, dans une <UP> Commandes fonction permet d'augmenter les valeurs numériques Permet de parcourir les listes de menu vers le bas, dans une <DOWN>...

  • Page 27: Valeurs Dmx

    Intimidator™ FX 350 MR Valeurs DMX 15 Canaux Canal Fonction Valeur Pourcentage/Configuration 000  255 0–540° Pan fin 000  255 Réglage précis du pan Tilt 000  255 0–270° Tilt fin 000  255 Réglage précis du tilt Vitesse 000 ...

  • Page 28: Valeurs Dmx (Suite)

    Intimidator™ FX 350 MR Valeurs DMX (suite) 15 Canaux Canal Fonction Valeur Pourcentage/Configuration (suite) 000  003 Fermé 004  007 Ouvert 008  076 Stroboscope, avec vitesse croissante Obturateur 077  145 Stroboscope effet pulsation 146  215 Obturateur aléatoire 216 ...
  • Page 29 Intimidator™ FX 350 MR Valeurs DMX (suite) 15 Canaux Canal Fonction Valeur Pourcentage/Configuration (suite) 000  010 Pas de fonction Motifs Lumineux 240  255 Motif d'effets automatique...
  • Page 30 Intimidator™ FX 350 MR Valeurs DMX (suite) 15 Canaux Canal Fonction Valeur Pourcentage/Configuration (suite) Vitesse 000  255 Vitesse des motifs lumineux, de lent à rapide Pas de fonction Moteur d'effet 1 001  127 Vers l'avant, de lent à rapide 128 ...
  • Page 31 Intimidator™ FX 350 MR Valeurs DMX (suite) 7 Canaux Canal Fonction Valeur Pourcentage/Configuration (suite) 000  010 Pas de fonction Motifs Lumineux 240  255 Motif d'effets automatique Vitesse des motifs lumineux, de lent à Vitesse 000  255 rapide...
  • Page 32 Intimidator™ FX 350 SAL Über diese In der Schnellanleitung des Intimidator™ FX 350 finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX- Schnellan- Werte des Geräts. Laden Sie für weiterführende Informationen unter leitung www.chauvetlighting.com das Benutzerhandbuch herunter. Haftungs- Die Informationen und Spezifikationen dieser Anleitung können ohne vorherige Ankündigung geändert werden.
  • Page 33 Packen Sie Ihr Intimidator™ FX 350 aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch CHAUVET®. Der Intimidator™ FX 350 ist mit vielen Funktionen ausgestatteter Moving-Head Beschreibung mit einer 75-W-LED.
  • Page 34 Intimidator™ FX 350 SAL DMX- Stromausgang Sicherungshalter Ausgang DMX- Stromzufuhr Eingang Überblick (Rückseite) Ansicht des Sicherheitsöse Rückwärtigen Bedienfelds Wechselstrom Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100~240 V AC, 50/60 Hz arbeiten.
  • Page 35 Befestigungspunkten Produkt. Stellen sicher, dass Befestigungsklemme (wie CLP-15 CHAUVET®) dafür ausgelegt ist, Produktgewicht tragen zu können. Informationen zu unserer CHAUVET®- Produktlinie für Befestigungsklemmen finden unter www.chauvetlighting.com/cables-clamps-main.html. Befestigungsklemmen Sicherheit Kabel Gummifüße (x4) Ansicht Geräte- für Befestigung am montage Boden Hängebügel...
  • Page 36 Intimidator™ FX 350 SAL Beschreibung Taste Funktion <MODE/ESC> Damit verlassen Sie das aktuelle Menü oder die Funktion Damit navigieren Sie sich durch die Menüpunkte nach oben und <UP> Bedienfeldes erhöhen den numerischen Wert der entsprechenden Funktionen Lesen Damit navigieren Sie sich durch die Menüpunkte nach unten und <DOWN>...
  • Page 37 Intimidator™ FX 350 SAL DMX-Werte 15 Kanäle Channel Function Value Percent/Setting Schwenkung 000  255 0–540° Schwenkung fein 000  255 Feinkontrolle der Schwenkung Neigung 000  255 0–270° Neigung fein 000  255 Feinkontrolle der Neigung Geschwindigkeit der Schwenkungs- und Geschwindigkeit 000 ...
  • Page 38 Intimidator™ FX 350 SAL DMX Values (Fortsetzung) 15 Kanäle Kanal Funktion Wert Prozent/Einstellung Fortsetzung 000  007 Keine Funktion Verdunkelung während der 008  015 Schwenkung/Neigung Verdunkelung während der Bewegung des 016  023 Farbrades Verdunkelung während der Bewegung der 024 ...
  • Page 39 Intimidator™ FX 350 SAL DMX Values (Fortsetzung) 15 Kanäle Kanal Funktion Wert Prozent/Einstellung Fortsetzung 000  010 Keine Funktion Lichtmuster 240  255 Automatisches Muster...
  • Page 40 Intimidator™ FX 350 SAL DMX Values (Fortsetzung) 15 Kanäle Kanal Funktion Wert Prozent/Einstellung Geschwindigkeit der Lichtmuster Fortsetzung Geschwindigkeit 000  255 (langsam bis schnell) Keine Funktion Effektmotor 1 001  127 Vorwärts (von langsam nach schnell) 128  255 Umgekehrt (von langsam nach schnell) Keine Funktion Effektmotor 2 001 ...
  • Page 41 Intimidator™ FX 350 SAL DMX Values (Fortsetzung) 7 Kanäle Channel Function Value Percent/Setting Schwenkung 000  255 0–540° Neigung 000  255 0–270° 000  006 weiß 007  013 gelb 014  020 rosa 021  027 grün 028  034 rot 035 ...
  • Page 42 Intimidator™ FX 350 SAL DMX Values (Fortsetzung) 7 Kanäle Kanal Funktion Wert Prozent/Einstellung Fortsetzung 000  010 Keine Funktion Lichtmuster 240  255 Automatisches Muster Geschwindigkeit der Lichtmuster Geschwindigkeit 000  255 (langsam bis schnell)

  • Page 43: Sobre Este Guia

    Intimidator™ FX 350 GRR Sobre este O Guia de Referência Rápida (GRR) do Intimidator™ FX 350 contém informações básicas sobre o produto tais como instalação, opções de menu e Guia valores DMX. Transfira Manual Utilizador www.chauvetlighting.com para obter mais informações. Exclusão de As informações e especificações contidas neste GRR estão sujeitas a alteração sem aviso prévio.
  • Page 44 Desembale o Intimidator™ FX 350 e certifique-se de que recebeu todas as peças em boas condições. Se a caixa ou conteúdos aparentarem estar danificados, notifique imediatamente a transportadora e não a CHAUVET®. O Intimidator™ FX 350 é um equipamento de cabeça móvel repleto de Descrição...

  • Page 45: Substituição Do Fusível

    Intimidator™ FX 350 GRR Saída Alim. Sup. Fusíveis Entrada Saída DMX Entrada Alim. Descrição Geral (trás) Vista Posterior do Painel Anel de segurança Alimentação Este produto possui uma fonte de alimentação de intervalo automático que pode funcionar num intervalo de tensão de entrada de 100~240 VCA, 50/60 Hz. Interligação de Para saber qual o número máximo de produtos Intimidator™...
  • Page 46 Antes de instalar este produto, leia as Instruções de Segurança. Utilize pelo menos dois pontos de montagem por produto. Certifique-se de que a braçadeira de instalação (como CLP-15 da CHAUVET®) consegue suportar o peso do produto. Para obter a nossa linha de braçadeiras de montagem CHAUVET®, aceda a www.chauvetlighting.com/cables-clamps-main.html.

  • Page 47: Opções De Menu

    Intimidator™ FX 350 GRR Descrição do Botão Função <MODE/ESC> Sai da função ou menu actual Painel de Desloca-se para cima na lista de menus e aumenta o valor <UP> Controlo numérico numa função Desloca-se para baixo na lista de menus e diminui o valor <DOWN>...
  • Page 48 Intimidator™ FX 350 GRR Valores DMX 15 Canais Canal Função Valor Percentagem/Definição Deslocamento 000  255 0–540° Panorâmico Deslocamento Controlo preciso do deslocamento 000  255 Panorâmico Preciso panorâmico Inclinação 000  255 0–270° Inclinação Precisa 000  255 Controlo preciso da inclinação Velocidade da inclinação/deslocamento Velocidade 000 ...
  • Page 49 Intimidator™ FX 350 GRR Valores DMX (cont.) 15 Canais Canal Função Valor Percentagem/Definição (cont.) 000  007 Sem função Indisponíveis durante o deslocamento 008  015 panorâmico/inclinação Indisponíveis durante o movimento da roda 016  023 de cores Indisponíveis durante o movimento de 024 ...
  • Page 50 Intimidator™ FX 350 GRR Valores DMX (cont.) 15 Canais Canal Função Valor Percentagem/Definição (cont.) 000  010 Sem função Padrões de luz 240  255 Padrão de efeitos automático...
  • Page 51 Intimidator™ FX 350 GRR Valores DMX (cont.) 15 Canais Canal Função Valor Percentagem/Definição (cont.) Velocidade de padrões de luz, Velocidade 000  255 lento para rápido Sem função Motor de efeitos 1 001  127 Avanço, lento para rápido 128  255 Invertido, lento para rápido Sem função Motor de efeitos 2 001 ...
  • Page 52 Intimidator™ FX 350 GRR Valores DMX (cont.) 7-CH Canal Função Valor Percentagem/Definição Deslocamento 000  255 0–540° Panorâmico Inclinação 000  255 0–270° 000  006 Branco 007  013 Amarelo 014  020 Cor-de-rose 021  027 Verde 028  034 Vermelho 035 ...
  • Page 53 Intimidator™ FX 350 GRR Valores DMX (cont.) 7 Canais Canal Função Valor Percentagem/Definição (cont.) 000  010 Sem função Padrões de luz 240  255 Padrão de efeitos automático Velocidade de padrões de luz, Velocidade 000  255 lento para rápido...
  • Page 54 Intimidator™ FX 350 GR Informazioni La Guida Rapida di Intimidator™ FX 350 contiene informazioni di base sul prodotto quali montaggio, opzioni menù e valori DMX. Per maggiori sulla Guida dettagli, scaricare il Manuale Utente dal sito www.chauvetlighting.com. Esclusione di Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso.

  • Page 55: Per Iniziare

    Disimballare Intimidator™ FX 350 ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo immediatamente presente al trasportatore e non a CHAUVET®. Intimidator™ FX 350 è un versatile proiettore a testa mobile con un LED da Descrizione 75 W.

  • Page 56: Sostituzione Fusibile

    Intimidator™ FX 350 GR Uscita Uscita Portafusibile Alimentazione Ingresso Ingress Alimentazione Vista d'Insieme (posteriore) Vista Pannello Posteriore Anello di sicurezza Alimentazione This product has an auto-ranging power supply that can work with an input voltage range of 100~240 VAC, 50/60 Hz. Collegamento Per il numero massimo di apparecchiature che è...
  • Page 57 Prima di montare l'unità, leggere le Note di Sicurezza. Utilizzare almeno due punti di fissaggio per prodotto. Assicurarsi che il morsetto di montaggio (come CLP-15 da CHAUVET®) sia in grado di sostenere il peso del prodotto. Per la linea di morsetti di montaggio CHAUVET® visitare il sito Web www.chauvetlighting.com/cables-clamps-main.html.

  • Page 58: Descrizione Del Pannello Di Controllo

    Intimidator™ FX 350 GR Descrizione Pulsante Funzione <MODE/ESC> Consente di uscire dal menù o dalla funzione corrente del Pannello di Consente di spostarsi verso l'alto nell'elenco menù e di <UP> Controllo aumentare il valore numerico all'interno di una funzione Consente di spostarsi verso il basso nell'elenco menù e di <DOWN>...

  • Page 59: Valori Dmx

    Intimidator™ FX 350 GR Valori DMX 15-CH Canale Funzione Valore Percentuale/Impostazione Rotazione 000  255 0–540° Rotazione fine 000  255 Controllo fine della rotazione Brandeggio 000  255 0–270° Brandeggio fine 000  255 Controllo fine del brandeggio Velocità rotazione/brandeggio Velocità...
  • Page 60 Intimidator™ FX 350 GR Valori DMX (continua) 15-CH Canale Funzione Valore Percentuale/Impostazione (continua) 000  007 Nessuna funzione 008  015 Oscuramento durante rotazione/brandeggio Oscuramento durante movimento ruota 016  023 colore Oscuramento durante il movimento di motivi 024  031 luminosi Disattivazione oscuramento durante 032 ...
  • Page 61 Intimidator™ FX 350 GR Valori DMX (continua) 15-CH Canale Funzione Valore Percentuale/Impostazione (continua) 000  010 Nessuna funzione Motivi Luminosi 240  255 Motivo effetto automatico...
  • Page 62 Intimidator™ FX 350 GR Valori DMX (continua) 15-CH Canale Funzione Valore Percentuale/Impostazione (continua) Velocità 000  255 Velocità motivi luminosi: da lenta a veloce Nessuna funzione Motore effetto 1 001  127 In avanti, da lento a veloce 128  255 Invertito, da lento a veloce Nessuna funzione Motore effetto 2 001 ...
  • Page 63 Intimidator™ FX 350 GR Valori DMX (continua) 7-CH Canale Funzione Valore Percentuale/Impostazione (continua) 000  010 Nessuna funzione Motivi Luminosi 240  255 Motivo effetto automatico Velocità 000  255 Velocità motivi luminosi: da lenta a veloce...
  • Page 64 Intimidator™ FX 350 QRG Intimidator™ FX 350 Quick Reference Guide (QRG) zawiera podstawowe informacje o produkcie takie jak montaż, opcje menu oraz wartości DMX. Przewodniku Szczegółowe informacje znajdują się w instrukcji obsługi na stronie www.chauvetlighting.com. Oświadczenie Informacje i specyfikacje zawarte w niniejszym dokumencie (QRG) podlegają...
  • Page 65 Montażem przypadku, gdy opakowanie lub jego zawartość noszą ślady uszkodzenia, należy natychmiast poinformować o tym fakcie dostawcę, a nie firmę CHAUVET®. Intimidator™ FX 350 to posiadająca liczne funkcje ruchoma głowica Opis oświetleniowa wykonana w technologii LED o mocy 75W. Stwarza możliwość...
  • Page 66 Intimidator™ FX 350 QRG Ogólny opis produktu Panel Przedni Przyciski Wyświetlacz Sterowania...
  • Page 67 Intimidator™ FX 350 QRG Wyjście Wyjście Zacisk Zasilania Wejście bezpiecznika Wejście zasilania Widok ogólny (tył) Panel Tylni Pętla zabezpieczająca Moc AC Produkt posiada automatyczne przełączanie zakresu zasilania, które pozwala na działanie produktu przy napięciu wejściowym 100~240 VAC, 50/60 Hz. Podłączenie Przy podłączaniu maksymalnej liczby urządzeń...
  • Page 68 Użyj co najmniej dwa punkty mocowania na produkcie. Należy upewnić się, że zacisk montażowy (jak na przykład CLP-15 od CHAUVET®) wytrzyma ciężar produktu. W celu zapoznania się z ofertą zacisków produkowanych przez firmę CHAUVET® proszę przejść na stronę www.chauvetlighting.com/cables-clamps-main.html.

  • Page 69: Opcje Menu

    Intimidator™ FX 350 QRG Przycisk Funkcja Opis Panelu <MODE/ESC> Wyjście z bieżącej opcji menu lub funkcji Sterowania Przejście w górę po liście menu oraz zwiększenie wartości <UP> numerycznej w funkcji Przejście w dół po liście oraz obniżenie wartość numerycznej w <DOWN>...

  • Page 70: Wartości Dmx

    Intimidator™ FX 350 QRG Wartości DMX 15-CH Kanał Funkcja Wartość Procent/Ustawienie 000  255 0–540° Fine Pan 000  255 Precyzyjne sterowanie obrotem (precyzyjny obrót) Tilt 000  255 0–270° Fine Tilt (precyzyjny 000  255 Precyzyjne sterowanie przechyłem przechył) Prędkość...
  • Page 71 Intimidator™ FX 350 QRG Wartości DMX (kont.) 15-CH Kanał Funkcja Wartość Procent/Ustawienie (kont.) 000  007 Brak funkcji Funkcja wygaszania (Blackout) podczas 008  015 obrotu/przechyłu (pan/tilt) Funkcja wygaszania (Blackout) podczas 016  023 obrotów kolorowej tarczy Funkcja wygaszania (Blackout) podczas 024 ...
  • Page 72 Intimidator™ FX 350 QRG Wartości DMX (kont.) 15-CH Kanał Funkcja Wartość Procent/Ustawienie (kont.) 000  010 Brak funkcji Wzory świetlne 240  255 Automatyczny wzór efektów świetlnych...
  • Page 73 Intimidator™ FX 350 QRG Wartości DMX (kont.) 15-CH Kanał Funkcja Wartość Procent/Ustawienie (kont.) Prędkość wzorów świetlnych, od wolnej do Prędkość 000  255 szybkiej Brak funkcji Efekt Motor 1 001  127 Naprzód, od wolnego do szybkiego 128  255 Odwrócony, od wolnego do szybkiego Brak funkcji Efekt Motor 2 001 ...
  • Page 74 Intimidator™ FX 350 QRG Wartości DMX (kont.) 7-CH Kanał Funkcja Wartość Procent/Ustawienie 000  255 0–540° Tilt 000  255 0–270° 000  006 Biały 007  013 Żółty 014  020 Rózowy 021  027 Zielony 028  034 Czerwony 035 ...
  • Page 75 Intimidator™ FX 350 QRG Wartości DMX (kont.) 7-CH Kanał Funkcja Wartość Procent/Ustawienie (kont.) 000  010 Brak funkcji Wzory świetlne 240  255 Automatyczny wzór efektów świetlnych Prędkość wzorów świetlnych, od wolnej do Prędkość 000  255 szybkiej...
  • Page 76 Intimidator™ FX 350 QRG данном Краткое руководство (QRG) по Intimidator™ FX 350 содержит базовую информацию об устройстве, включая вопросы монтажа, настроек меню руководстве и значений DMX. Загрузите Руководство пользователя на сайте www.chauvetlighting.com. Отказ от Информация и спецификации, приведенные в этом руководстве, могут меняться...

  • Page 77: Комплект Поставки

    Распакуйте устройство Intimidator™ FX 350 и проверьте исправное состояние всех полученных деталей. Если коробка или ее содержимое работы имеют признаки повреждения, немедленно сообщите об этом не CHAUVET®, а перевозчику. Intimidator™ FX 350 – это полнофункциональная вращающаяся голова Описание со светодиодом мощностью 75 Вт. Вы можете создавать динамические...
  • Page 78 Intimidator™ FX 350 QRG Обзор Кнопки Передняя панель Дисплей управления...
  • Page 79 Intimidator™ FX 350 QRG Держатель Выход предохранителя питания Выход Вход Вход питания Обзор (задняя сторона) Задняя панель Предохранительный контур Питание Это устройство имеет функцию автоматического выбора диапазона электропитания и может работать со входным напряжением в диапазоне переменного 100~240 В пер. т, 50/60 Гц. тока...
  • Page 80 безопасности. Используйте как минимум два монтажных очков за CLP-15 продукт. Убедитесь, что монтажный (такой как от CHAUVET®) зажим может удерживать массу продукта. Для получения информации о нашей линейке монтажных зажимов CHAUVET® перейдите по ссылке www.chauvetlighting.com/cables-clamps-main.html. Монтажные зажимы страховочный трос Резиновые ножки Схема...

  • Page 81: Описание Панели Управления

    Intimidator™ FX 350 QRG Кнопка Функция Описание <MODE/ESC> Выход из текущего меню или функции панели Перемещение вверх по списку меню и увеличение числового <UP> управления значения при работе Перемещение вниз по списку меню и уменьшение числового <DOWN> значения при работе Текущее...

  • Page 82: Значения Dmx

    Intimidator™ FX 350 QRG Значения DMX 15-CH Канал Функция Значение Процент/уставка Панорама 000  255 0–540° Точная регулировка 000  255 Точная регулировка панорамы панорамы Наклон 000  255 0–270° Точная регулировка 000  255 Точная регулировка наклона наклона Скорость панорамы/наклона Скорость...
  • Page 83 Intimidator™ FX 350 QRG Значения DMX (прод.) 15-CH Канал Функция Значение Процент/уставка (прод.) 000  007 Нет действия 008  015 Затемнение при панорамировании/наклоне Затемнение при движении цветового 016  023 колеса Затемнение при движении световых 024  031 рисунков Отключение...
  • Page 84 Intimidator™ FX 350 QRG Значения DMX (прод.)) 15-CH Канал Функция Значение Процент/уставка (прод.) 000  010 Нет действия Световые рисунки 240  255 Автоматический рисунок...
  • Page 85 Intimidator™ FX 350 QRG Значения DMX (прод.) 15-CH Канал Функция Значение Процент/уставка (прод.) Скорость световых рисунков (низкая- Скорость 000  255 высокая) Нет действия Двигатель 1 001  127 Вперед, медленно-быстро 128  255 В обратную сторону, медленно-быстро Нет действия Двигатель...
  • Page 86 Intimidator™ FX 350 QRG Значения DMX (прод.) 7-CH Канал Функция Значение Процент/уставка Панорама 000  255 0–540° Наклон 000  255 0–270° 000  006 Белый 007  013 Желтый 014  020 Розовый 021  027 Зеленый 028  034 Красный 035 ...
  • Page 87 Intimidator™ FX 350 QRG Значения DMX (прод.) 7-CH Канал Функция Значение Процент/уставка (прод.) 000  010 Нет действия Световые рисунки 240  255 Автоматический рисунок Скорость световых рисунков Скорость 000  255 (низкая-высокая)
  • Page 88 Voice: +52 (728) 285-5000 Outside the U.S., United Kingdom, Ireland, or Mexico, contact the dealer of record and follow their instructions to request support or to return a product. Visit the CHAUVET® website for contact information. Intimidator™ FX 350 QRG – Rev. 2 ML ©...
