Bostitch BF33 Operating Instructions Manual

18v li-ion cordless framing nailer

page of 300

/ 300
Bookmarks

Advertisement

Available languages

EN

Quick Links

Download this manual

BF33-2

GB

TOOL SAFETY & OPERATING INSTRUCTIONS (ORIGINAL INSTRUCTIONS)

CONSIGNES DE SÉCURITÉ DE L'OUTIL ET INSTRUCTION D'UTILISATION (INSTRUCTIONS

FR

ORIGINALES)

ANWEISUNGEN ZU WERKZEUGSICHERHEIT & BETRIEB (ORIGINALANWEISUNGEN)

DE

VEILIGHEIDS- EN BEDIENINGSINSTRUCTIES VOOR GEREEDSCHAP (ORIGINELE

NL

INSTRUCTIES)

VÆRKTØJSSIKKERHEDS- & DRIFTSINSTRUKTIONER (ORIGINALE INSTRUKTIONER)

DK

TYÖKALUTURVALLISUUS JA KÄYTTÖOHJEET (ALKUPERÄISET OHJEET)

FI

ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ & ΧΡΗΣΗΣ ΤΟΥ ΕΡΓΑΛΕΙΟΥ (ΜΕΤΑΦΡΑΣΗ ΑΠΟ ΤΟ

GR

ΠΡΩΤΟΤΥΠΟ

)

ISTRUZIONI DI SICUREZZA E D'USO DEGLI UTENSILI (ISTRUZIONI ORIGINALI)

IT

SIKKERHETS- OG RUKSANVISNING FOR VERKTØYET (ORIGINALE INSTRUKSER)

NO

INSTRUÇÕES DE SEGURANÇA E FUNCIONAMENTO DA FERRAMENTA (INSTRUÇÕES

PT

ORIGINAIS)

INSTRUCCIONES DE FUNCIONAMIENTO Y SEGURIDAD DE LA HERRAMIENTA

ES

(INSTRUCCIONES ORIGINALES)

SE

VERKTYGSSÄKERHET OCH DRIFTINSTRUKTIONER (ORIGINALINSTRUKTIONER)

INSTRUKCJA BEZPIECZEŃSTWA I OBSŁUGI NARZĘDZIA (ORYGINAŁ

PL

INSTRUKCJI)

BEZPEČNOSTNÍ POKYNY A NÁVOD K OBSLUZE NÁŘADÍ (ORIGINÁLNÍ NÁVOD K

CZ

OBSLUZE)

BEZPEČNOSTNÉ POKYNY A NÁVOD NA OBSLUHU NÁRADIA (ORIGINÁLNY

SK

NÁVOD NA OBSLUHU)

HU

SZERSZÁMBIZTONSÁG ÉS HASZNÁLATI UTASÍTÁSOK (EREDETI UTASÍTÁSOK)

INSTRUCŢIUNI DE SIGURANŢĂ ŞI OPERARE PENTRU UNELTE (TRADUCERE A

RO

INSTRUCŢIUNILOR ORIGINALE)

www.bostitch.eu

BF33

Advertisement

Need help?

Need help?

Do you have a question about the BF33 and is the answer not in the manual?

Questions and answers

Summary of Contents for Bostitch BF33

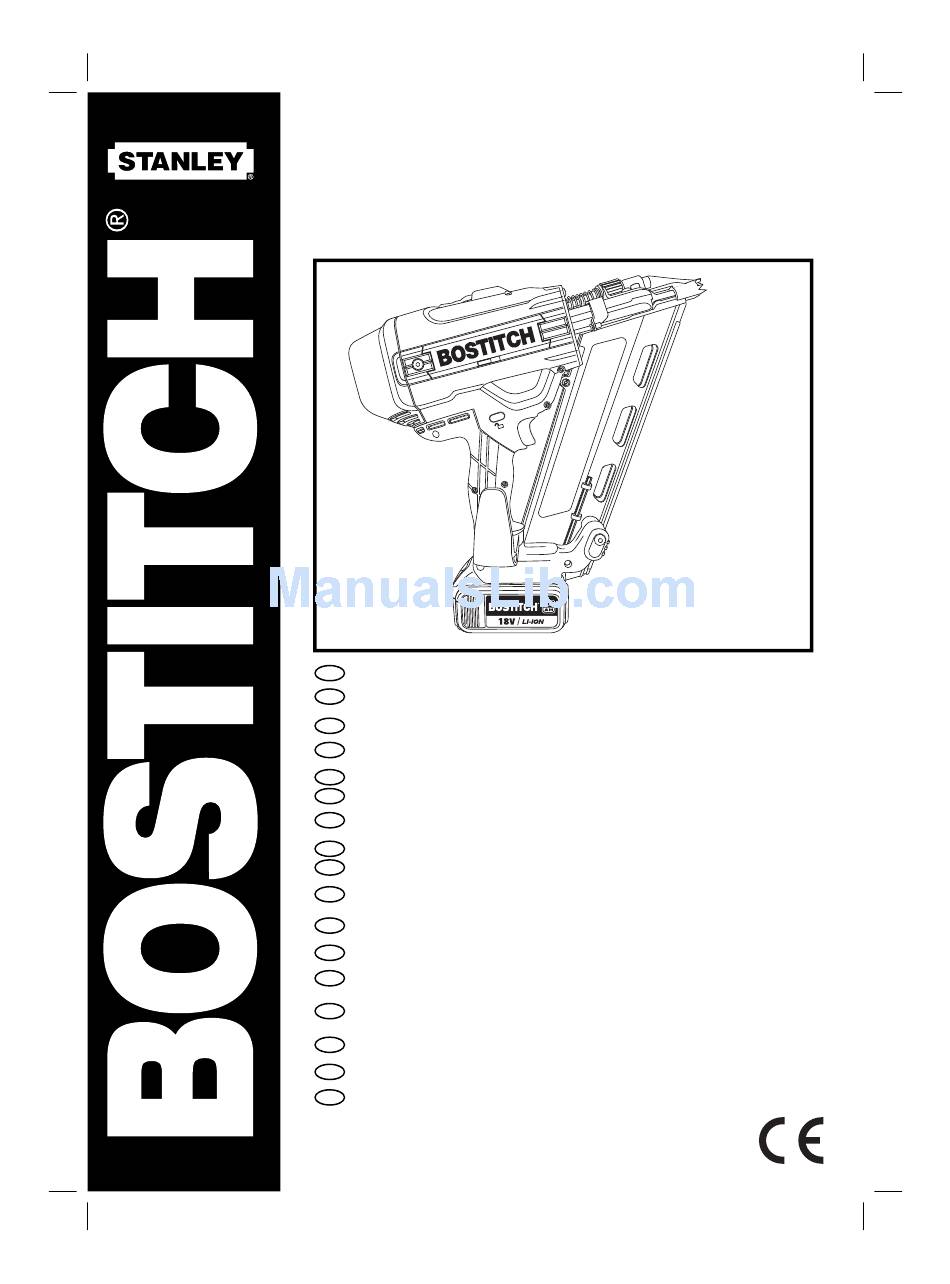

Page 1 BF33 BF33-2 TOOL SAFETY & OPERATING INSTRUCTIONS (ORIGINAL INSTRUCTIONS) CONSIGNES DE SÉCURITÉ DE L’OUTIL ET INSTRUCTION D’UTILISATION (INSTRUCTIONS ORIGINALES) ANWEISUNGEN ZU WERKZEUGSICHERHEIT & BETRIEB (ORIGINALANWEISUNGEN) VEILIGHEIDS- EN BEDIENINGSINSTRUCTIES VOOR GEREEDSCHAP (ORIGINELE INSTRUCTIES) VÆRKTØJSSIKKERHEDS- & DRIFTSINSTRUKTIONER (ORIGINALE INSTRUKTIONER) TYÖKALUTURVALLISUUS JA KÄYTTÖOHJEET (ALKUPERÄISET OHJEET) ΟΔΗΓΙΕΣ...
Page 2 Português (traduzido das instruções originais) Español (traducido de las instrucciones originales) Svenska (översatt från de ursprungliga instruktionerna) Polski (oryginał instrukcji) Česky (originální návod k obsluze) Slovensky (originálny návod na obsluhu) Magyar (eredeti utasítások) Română (traducere a instrucţiunilor originale) Copyright Bostitch...
Page 3 Figure 1...
Page 4 Figure 2 Figure 2A Figure 3...
Page 5 Figure 4 Figure 5 Figure 6 Figure 7...
Page 6: Technical Data
BF33, BF33-2 Congratulations! WARNING: The declared vibration emission level represents the main Bostitch tools are precision built and designed applications of the tool. However if the for high speed, high volume fastening. They will tool is used for different applications,...
Page 7 Keep children and bystanders away while operating a power tool. Distractions BF33, BF33-2 can cause you to lose control. Bostitch declares that these products described 2) ELECTRICAL SAFETY under Technical Data are in compliance with: Power tool plugs must match the outlet.
Page 8 3) PERSONAL SAFETY Store idle power tools out of the reach of children and do not allow persons Stay alert, watch what you are doing and use common sense when unfamiliar with the power tool or these operating a power tool. Do not use instructions to operate the power tool.
Page 9 Markings on Tool properly and that all nuts and bolts are tight. The following pictograms are shown on the tool: • Do not use the BF33 – when changing from one driving location to Read instruction manual before use. another involving the use of scaffoldings, stairs, ladders or ladder-like constructions, e.g., roof laths, etc.;...
Page 10 • Do not operate charger with damaged cord CAUTION: Burn hazard. To reduce or plug — have them replaced immediately. the risk of injury, charge only Bostitch rechargeable battery packs. Other • Do not operate charger if it has received...
Page 11 • • • • • • • • • Charge the battery packs only in designated Bostitch chargers. problem powerline •• •• •• •• • DO NOT splash or immerse in water or other This charger will not charge a faulty battery pack.
Page 12 Battery Pack BATTERY TYPE Charge only between 4 °C and 40 °C. The BF33 and BF33-2 operate on an 18 volt battery pack. Discard the battery pack with due care The B-CB182 battery packs may be used. Refer to for the environment.
Page 13: Electrical Safety
WARNING: No connection is to be designed for driving nails into wooden workpieces. made to the earth terminal. The BF33 cordless framing nailer is designed for sequential/bump modes. Nailers designed for Follow the fitting instructions supplied with good sequential/bump modes MUST NOT be used quality plugs.
Page 14 FUEL GAUGE BATTERY PACKS (FIG. 2, 2A) The nailer is equipped with a dry fire lock out Some Bostitch battery packs include a fuel gauge which restricts the tool from actuating when the which consists of three green LED lights that magazine is nearly empty.
Page 15 Using the Trigger Lock-off (ﬁ g. 3) the tool. This can Each Bostitch nailer is equipped with a trigger lock- seriously affect the life and off (b) which when pushed to the right as shown performance of the tool.
Page 16 MAINTENANCE Stall Release (ﬁ g. 1, 3) Your Bostitch power tool has been designed to operate over a long period of time with a minimum If the nailer is used in rigorous application where of maintenance. Continuous satisfactory operation...
Page 17: Optional Accessories
Bostitch provides a facility for the collection and WARNING: Never use solvents or recycling of Bostitch products once they have other harsh chemicals for cleaning the reached the end of their working life.
Page 18: Troubleshooting Guide
TROUBLESHOOTING GUIDE MANY COMMON PROBLEMS CAN BE SOLVED EASILY BY UTILIZING THE CHART BELOW. For more serious or persistent problems, contact your nearest authorised Bostitch repair agent, or contact your Bostitch office at the address indicated in this manual. WARNING: To reduce the risk of serious personal injury, ALWAYS lock off the tool...
Page 19 Clean magazine. Worn magazine Replace magazine. See authorised Bostitch repair agent. Damaged or worn driver blade Replace driver blade. See authorised Bostitch repair agent. Damaged pusher spring Replace spring; See authorised Bostitch repair agent. Jammed nail Wrong size or angle nails Use only the recommended nails.
Page 20 BF33, BF33-2 Félicitations ! AVERTISSEMENT : le taux d’émission de vibrations déclaré correspond aux Les outils Bostitch sont des outils de précisions applications principales de l’outil. conçus pour un grand volume de fixation à grande Néanmoins, si l’outil est utilisé pour vitesse. Ils offrent un service efficace et fiable différentes applications ou est mal...
Page 21 Ne pas utiliser un outil électrique dans un milieu déflagrant, comme en BF33, BF33-2 présence de liquides, gaz ou poussières Bostitch certifie que les produits décrits dans le inflammables. Les outils électriques paragraphe Caractéristiques techniques sont peuvent produire des étincelles qui conformes aux normes :...
Page 22 Ne pas exposer les outils électriques à Porter des vêtements appropriés. Ne la pluie ou à l’humidité. Tout contact d’un porter aucun vêtement ample ou bijou. outil électrique avec un liquide augmente Maintenir cheveux, vêtements et gants les risques de décharges électriques. à...
Page 23 écrous et boulons sont bien serrés. l’électricité entre les bornes, car cela pose des risques de brûlures ou d’incendie. • N’utilisez pas le BF33 Si utilisée de façon abusive, la batterie – lors du changement d’emplacement pourra perdre du liquide. Éviter alors tout de clouage impliquant l’utilisation...
Page 24 • Ces chargeurs ne sont pas prévus pour Exemple : d’autres utilisation que la charge des batteries rechargeables Bostitch. Toute autre 2013 XX XX utilisation peut causer un risque d’incendie, de Année de fabrication choc électrique ou d’électrocution.
Page 25 • Pour débrancher le chargeur, tirer sur la CONSERVEZ CES INSTRUCTIONS fiche et non sur le cordon. Cela réduira le risque de dégât à la fiche et au cordon. Chargeurs • S’assurer que le cordon est placé de sorte Le chargeur B-CB105 est compatible qu’on ne puisse pas marcher dessus, avec les blocs batterie Li-Ion de 18 V trébucher ou l’endommager d’une autre...
Page 26 • Charger le bloc batterie uniquement dans les • Le contenu des cellules d’une batterie chargeurs Bostitch prévus. ouverte pourrait causer une irritation des • NE PAS l’éclabousser ou l’immerger dans voies respiratoires. Dans cette éventualité, l’eau ou d’autres liquides.
Page 27 Batterie dommages corporels et matériels. TYPE DE BATTERIE Ne pas exposer à l’eau. Les modèles BF33 et BF33-2 fonctionnent avec un bloc batterie de 18 volts. Remplacer systématiquement tout Les blocs batterie B-CB182 peuvent être utilisés. cordon endommagé. Consultez les Caractéristiques techniques pour plus d’informations.
Page 28 été conçue pour enfoncer des clous dans les ouvrages en bois. Utilisation d’une rallonge La cloueuse de charpente sans fil BF33 est conçue pour les modes séquentiel/contact. Les N’utiliser une rallonge qu’en cas de nécessité cloueuses conçues pour les modes séquentiel/ absolue.
Page 29 2. Insérer la batterie dans son chargeur comme autres que ceux offerts décrit dans la section appropriée de ce par Bostitch n’ont pas été testés avec manuel. ce produit, leur utilisation avec cet appareil pourrait être dangereuse.
Page 30 6. Répétez les étapes 3 à 5 pour enfoncer le position des mains illustrée. clou suivant. AVERTISSEMENT : pour réduire MODE D’ACTION CONTACT (BF33 UNIQUEMENT) tout risque de dommages corporels graves, maintenir fermement et Le mode contact est utilisé pour un clouage SYSTÉMATIQUEMENT l’outil pour...
Page 31 Tournez le levier de Chaque cloueuse Bostitch est dotée d’un verrou libération de calage (f) sur l’outil pour libérer le de gâchette (b) qui, une fois poussé à droite mécanisme.
Page 32: Accessoires En Option
En fin de durée de vie ou d’utilité de votre produit Bostitch, ne pas le jeter avec les ordures ménagères, mais dans les conteneurs de collecte sélective. Entretien La collecte sélective des produits et...
Page 33 Bostitch dispose d’installations pour la collecte et le recyclage des produits Bostitch en fin de vie. Pour profiter de ce service, veuillez rapporter votre produit auprès d’un centre de réparation agréé qui le recyclera en notre nom. Batterie rechargeable Recharger cette batterie longue durée lorsqu’elle ne produira plus assez de puissance pour effectuer un travail qu’elle faisait facilement auparavant.
Page 34 LE TABLEAU CI-DESSOUS. Pour des problèmes plus graves ou persistants, contactez votre technicien réparateur agréé Bostitch ou le bureau Bostitch à l’adresse indiquée dans ce manuel. AVERTISSEMENT : afin de réduire les risques de blessures, débranchez TOUJOURS le bloc batterie de l’outil avant toute réparation SYMPTÔME...
Page 35 Ensemble clouage/retour Remplacez l’ensemble clouage/retour. Consultez un endommagé technicien réparateur agréé Bostitch. Mécanisme interne coincé Consultez un technicien réparateur agréé Bostitch. Circuit électronique interne Consultez un technicien réparateur agréé Bostitch. endommagé Le moteur démarre, Clou coincé et lame de Utilisez le levier de libération de calage, retirez les...
Page 36 Remplacez le magasin. Consultez un technicien réparateur agréé Bostitch. Lame de clouage Remplacez la lame de clouage. Consultez un endommagée ou usée technicien réparateur agréé Bostitch. Ressort du poussoir Remplacez le ressort ; consultez un technicien endommagé réparateur agréé Bostitch. Clou coincé...
Page 37: Technische Daten
